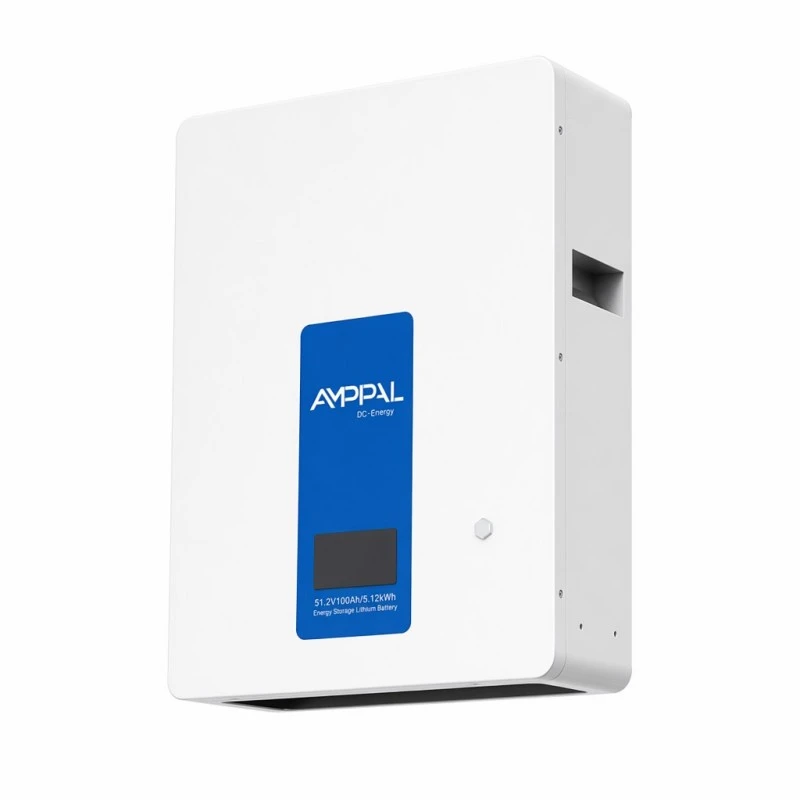

Sistema de almacenamiento de energía con batería doméstica de 10 kWh para respaldo y energía solar

La gente suele comparar el sistema de almacenamiento de energía con batería doméstica de 10 kWh para respaldo y energía solar por kilovatios-hora, pero eso es solo la mitad de la decisión de compra. La otra mitad es si la batería puede comunicarse con el inversor ya instalado. Si no es así, es posible que la batería no funcione según lo previsto.

El sistema de almacenamiento de energía con batería doméstica de 10 kWh para respaldo y gama solar cubre ambos lados. Seis capacidades de 2,56 kWh a 10,24 kWh permiten dimensionar el consumo doméstico medido en lugar de una cifra nominal. Tres plataformas de voltaje (25,6 V, 48 V y 51,2 V) coinciden con los rangos de entrada de inversores híbridos comunes.

La comunicación es RS485, RS232 y CAN de serie en todas las variantes, con WiFi, 4G y Bluetooth disponibles como opciones. Las celdas son LFP en cajas de aluminio, con capacidad para más de 6000 ciclos a 0,5 °C y 25 °C con al menos un 80 % de capacidad retenida.

Donde difieren las seis variantes

Para el sistema de almacenamiento de energía con batería doméstica de 10 kWh para respaldo y energía solar, 2,56 kWh vienen de dos maneras: 25,6 V100 Ah (8S1P) o 51,2 V50 Ah (16S1P). Misma energía, diferente voltaje; La selección debe basarse en la ventana de entrada de CC del inversor en lugar del precio.

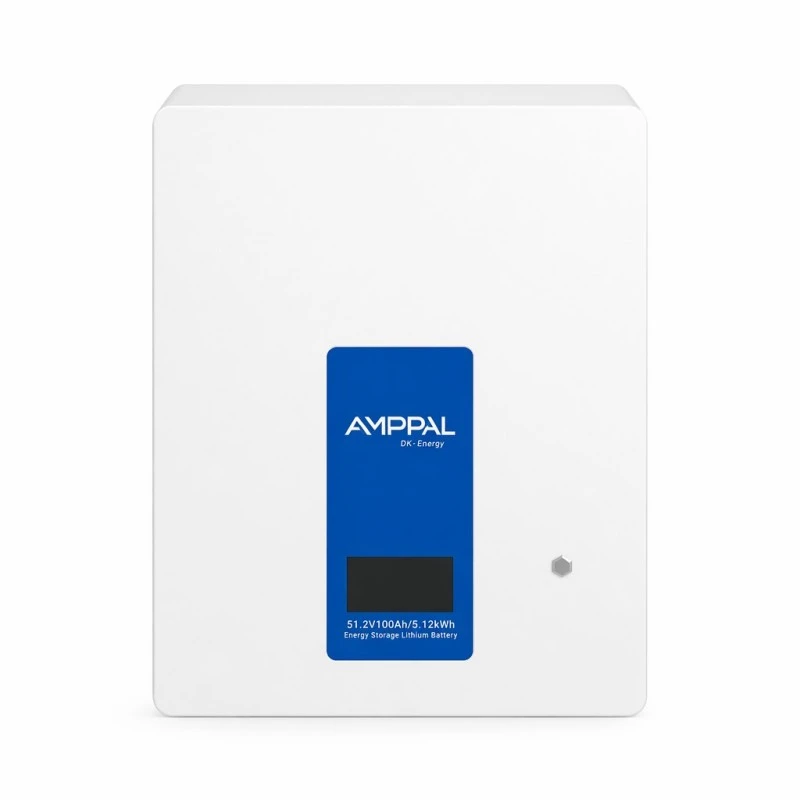

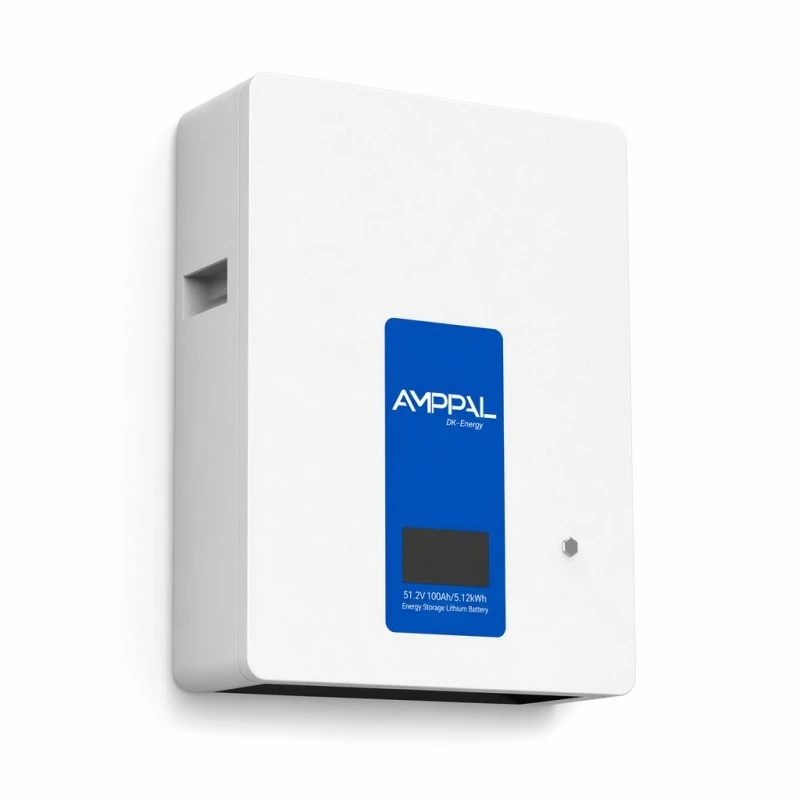

4,8kWh (48V100Ah, 15S1P) y 5,12kWh (51,2V100Ah, 16S1P) comparten el cuerpo de 440*585*170 mm con 42 kg y 46 kg respectivamente. La unidad de 48 V se adapta a inversores más antiguos especificados en torno a una ventana de 40,5-54 V CC.

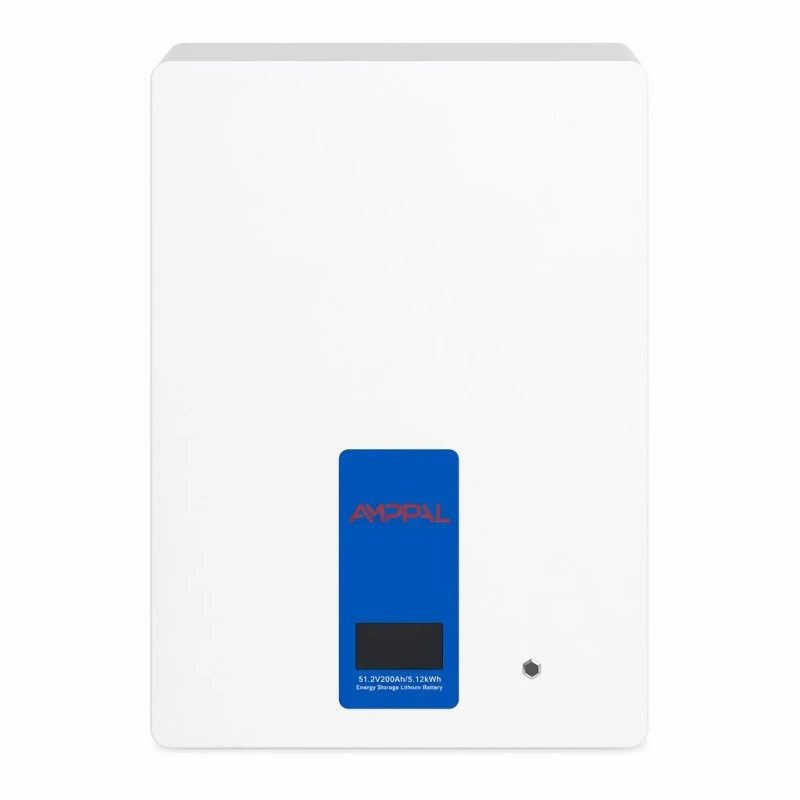

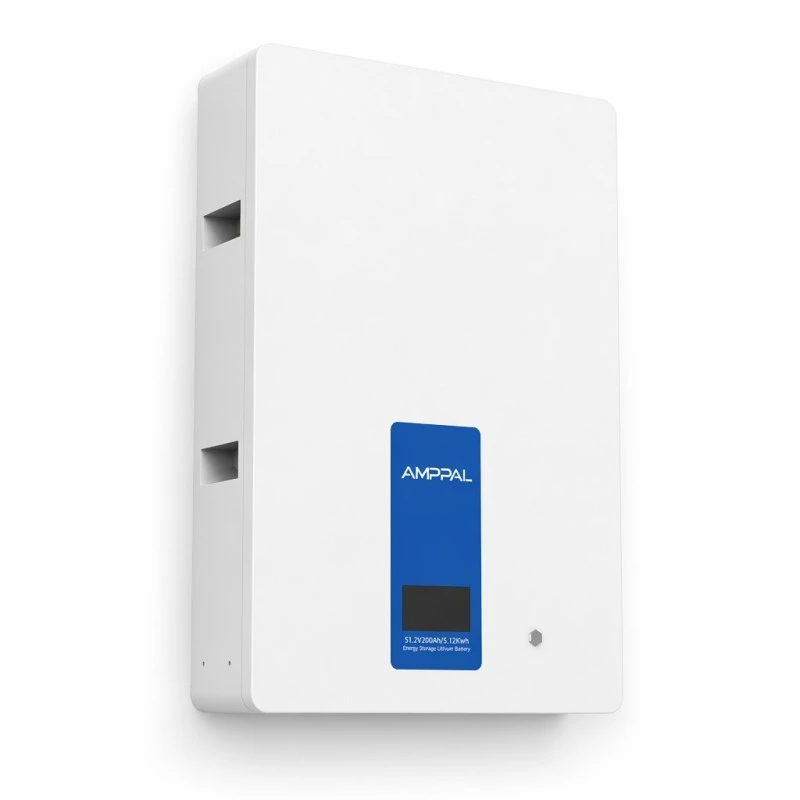

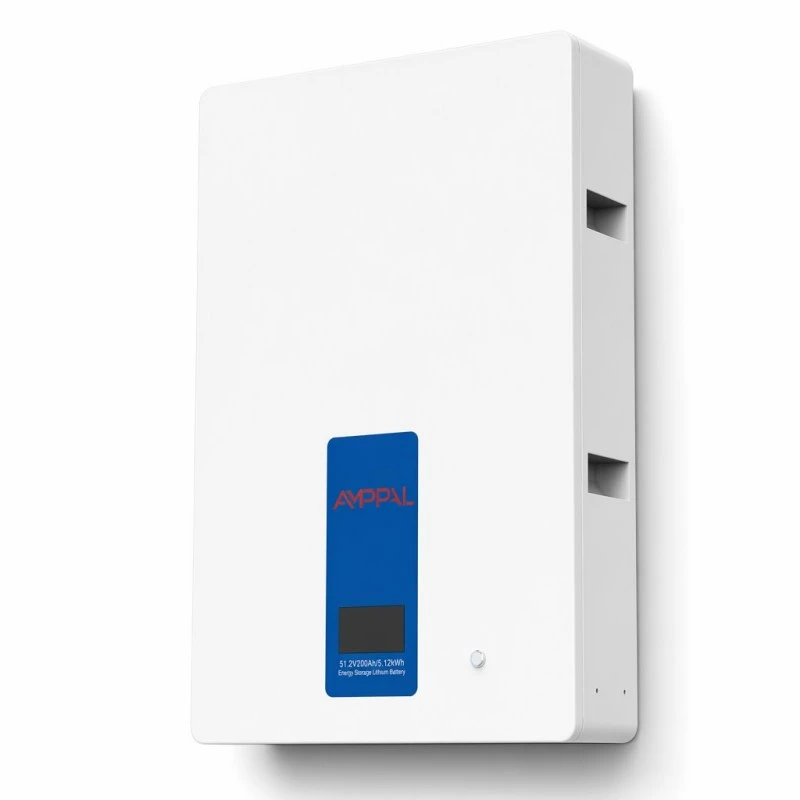

9,6kWh (48V200Ah) y 10,24kWh (51,2V200Ah) aumentan hasta 540*800*170 mm a 80 kg y 85 kg, y aumentan la corriente de descarga estándar de 50 A a 100 A.

La descarga máxima es de 100 A en las cuatro unidades más pequeñas y de 105 A en el par de 200 Ah; esto determina si la batería puede soportar una carga pesada simultánea.

Una excepción: la variante 51.2V50Ah carga a un máximo de 50A, la mitad de los 100A de las otras unidades pequeñas. Esto es importante con una gran variedad que produce excedentes rápidamente.

Cada variante tiene un dispositivo de supresión de aerosoles de 12 g dentro del paquete, enfriamiento natural sin ventiladores y una garantía de 5 a 10 años.

Especificaciones técnicas

Dimensionamiento: determinar qué capacidad necesita

Comience con el consumo nocturno y nocturno, no con el total diario. La carga diurna es atendida por la matriz; la batería cubre las horas en las que los paneles no producen nada. Saque esa cifra de su medidor durante una semana completa.

Un hogar que utiliza entre 4 y 6 kWh entre el atardecer y el amanecer está bien atendido por la unidad de 5,12 kWh. Los consumos en el rango de 8-10kWh apuntan al modelo de 10,24kWh.

Luego compárelo con la matriz. Una batería mayor que la generación excedente diaria permanecerá parcialmente cargada la mayor parte del año, lo que puede generar costos innecesarios y una utilización reducida del ciclo. Una matriz de 3 kW en un clima templado rara vez justifica 10,24 kWh de almacenamiento.

Emparejamiento con su inversor híbrido

Para el sistema de almacenamiento de energía con batería doméstica de 10 kWh para respaldo y energía solar, la compatibilidad se reduce a dos comprobaciones. Primero, el voltaje: el rango de entrada de la batería de su inversor debe contener la ventana de trabajo del paquete: 20~29,2 VCC para la unidad de 25,6 V, 40,5~54 VCC para las unidades de 48 V y 43,2~57,6 VCC para las unidades de 51,2 V.

Segundo, protocolo. El BMS admite RS485, RS232 y CAN; CAN es comúnmente utilizado por inversores híbridos. Proporcione la marca y el modelo del inversor antes de realizar el pedido para que se pueda confirmar la asignación del protocolo o proporcionar un archivo de configuración.

Sin comunicación, la batería aún puede cargarse y descargarse, pero el inversor no puede leer el estado de carga ni aplicar los límites de corriente del BMS. La gestión basada en voltaje puede acelerar el envejecimiento y no proporciona una lectura de SOC utilizable en la aplicación.

Diseño y certificación de seguridad

Química de LFP en celdas prismáticas con carcasa de aluminio: la carcasa contiene células hinchadas que se ventilan en formato de bolsa. Esto es relevante para una batería montada dentro de una casa.

Cada paquete contiene una unidad de supresión de aerosol de 12 g que se descarga dentro del recinto en la etapa más temprana de un evento térmico, antes de que pueda propagarse entre las celdas.

La variante 25.6V100Ah está certificada según CE, ROHS, FCC, UN38.3, MSDS e ISO9001; las variantes restantes llevan CE, ROHS y FCC.

Los transportistas y las aduanas exigen las pruebas UN38.3 y la MSDS para los envíos de litio; ambos se emiten con cada pedido.

Cada paquete tiene una clasificación de capacidad y una resistencia interna igualada antes del ensamblaje en serie. En una cadena de 16S, una celda débil limita la capacidad utilizable de las dieciséis.

Cada unidad completa un ciclo completo de carga y descarga en la prueba antes del embalaje, y el registro BMS se conserva junto con el número de serie.

Cómo se fabrican estos paquetes

1. Entrada de celda: cada lote se analiza para determinar su capacidad, resistencia interna y voltaje de circuito abierto comparándolos con las cifras declaradas por el proveedor.

2. Clasificación y combinación: las celdas se agrupan para que cada paquete se construya a partir de una banda de rendimiento estrecha en lugar de stock mixto.

3. Soldadura de barras colectoras: conexiones en serie soldadas con láser y sometidas a prueba de tracción; una soldadura deficiente emerge años más tarde como una junta caliente.

4. Integración de BMS: placa instalada, cables de equilibrio enrutados y verificados celda por celda antes de que se cierre el gabinete.

5. Conjunto de gabinete: chapa metálica formada y recubierta con pintura en polvo internamente, LCD y dispositivo de supresión de aerosoles instalados.

6. Carga de firmware y protocolo: RS485, RS232 y CAN probados con el hardware del inversor de referencia.

7. Prueba de ciclo completo: una carga y descarga completas a la corriente nominal con voltaje y temperatura a nivel de celda registrados.

8. Embalaje: cartón acolchado con espuma, etiquetado de mercancías peligrosas UN3480 aplicado y luego paletizado para exportación.

Dónde pertenece esta batería y dónde no

Está destinado al montaje en interiores. IP20 proporciona protección contra dedos y objetos sólidos de más de 12 mm y ninguna protección contra el agua. Los lugares adecuados incluyen un garaje, un lavadero, un sótano o un cuarto técnico.

La ventana de funcionamiento es de 0~+40°C con una humedad de 65±20%RH y una altitud de hasta 2500m. Un garaje sin calefacción en un clima que desciende por debajo del punto de congelación mantendrá la batería fuera de su rango de carga durante el invierno. El BMS rechazará la carga por debajo de 0°C, lo cual es un comportamiento de protección normal y no un fallo.

Si la única ubicación viable es el exterior, se requiere un gabinete exterior con clasificación IP; Este producto no está diseñado para instalación en exteriores.

Preguntas para hacerle a un proveedor de baterías para el hogar

El ciclo de vida debe indicarse junto con la velocidad, la temperatura y la retención. Para este rango es >6000 ciclos a 0,5 °C y 25 °C hasta una retención del 80 %; un número de ciclo sin esos calificadores está incompleto.

Confirme la clasificación IP y la ubicación de instalación permitida. Los paquetes IP20 son solo para interiores.

Confirme si el protocolo BMS para el inversor específico está verificado o solo se describe como compatible con la mayoría de las marcas. Confirmamos el modelo o declaramos que no está probado.

Se debe indicar la cobertura de la garantía: años calendario, ciclos o capacidad retenida. Esta gama tiene una duración de 5 a 10 años, según la configuración y el mercado.

Términos comerciales: MOQ es 1 unidad para variantes estándar. OEM y ODM están disponibles para marca de celda, voltaje, dimensiones y color de carcasa; El plazo de entrega se extiende para construcciones personalizadas.

Embalaje, Pesos y Transporte de Litio

Las dimensiones del paquete son 500*520*230 mm para las unidades de 2,56 kWh con 32 kg y 36 kg brutos, 500*630*240 mm para las unidades de 4,8 kWh y 5,12 kWh con 50 kg y 54 kg, y 600*860*230 mm para las unidades de 9,6 kWh y 10,24 kWh con 86 kg y 92 kg brutos. Las variantes más grandes requieren un levantamiento por dos personas sobre un soporte de pared.

Las cajas están acolchadas con espuma con el paquete inmovilizado y cada caja lleva la etiqueta UN3480 clase 9. El transporte marítimo requiere una reserva de mercancías peligrosas. Se prepara la declaración y el informe ONU38.3 y la MSDS viajan con los documentos.

Los términos son EXW, FOB Ningbo o Shanghai y CIF. El transporte aéreo de muestras funciona según las normas de estado de carga del litio, aunque la mayoría de los distribuidores lo hacen por vía marítima. Permita tiempo adicional para la programación de mercancías peligrosas.

Términos de garantía y cómo se ve la degradación

La garantía tiene una duración de 5 a 10 años según la variante y el mercado y cubre las celdas, BMS, LCD y gabinete como una sola unidad.

La pérdida de capacidad es gradual; más allá de 6000 ciclos a 0,5 °C, el paquete retiene al menos el 80 %. Una lectura ligeramente por debajo de la placa de identificación después de tres años es normal.

Las fallas se pueden diagnosticar a partir del registro BMS leído a través de RS485 o CAN. El archivo de exportación permite identificar el grupo celular afectado sin una visita al sitio.

Los paquetes de repuesto se envían desde el almacén; en instalaciones de paquetes múltiples se puede intercambiar una sola unidad mientras el resto del banco continúa funcionando.

No se requiere mantenimiento de rutina. Se recomienda una revisión visual anual de los terminales, los pernos de montaje y el espacio libre de ventilación.

Errores de instalación que provocan llamadas de soporte

Incorrecto: fijar un paquete de 85 kg a una placa de yeso. Correcto: monte en mampostería o en un marco de acero clasificado, con las fijaciones verificadas con el peso bruto de la variante.

Incorrecto: instalación en un garaje sin calefacción en un clima frío. Correcto: la ventana de carga comienza en 0°C. Debajo de eso, el BMS bloquea la carga por diseño.

Incorrecto: conectando antes de confirmar la ventana DC del inversor. Correcto: primero verifique 20 ~ 29,2 V, 40,5 ~ 54 V o 43,2 ~ 57,6 V con la hoja de datos del inversor.

Incorrecto: saltarse el cable de comunicación porque carga sin él. Correcto: sin CAN o RS485 el inversor no puede leer SOC ni respetar los límites de BMS.

Incorrecto: guardar la unidad en un armario sellado. Correcto: depende de la convección natural sin ventiladores. Deje el espacio libre especificado en el manual o las celdas se calentarán y perderán vida.

Notas de instalación para uso en campo

Un instalador en Andalucía ha instalado una treintena de unidades de 10,24 kWh junto con inversores híbridos desde 2025. El principal beneficio informado fue confirmar el protocolo CAN en cada modelo de inversor antes de realizar el pedido, lo que redujo los problemas de puesta en marcha.

Un propietario de Limassol que utilizaba dos unidades de 5,12 kWh informó que el emparejamiento funcionó en el primer intento. La pantalla LCD tiene un ángulo tal que puede resultar difícil de leer cuando la mochila está por encima de la altura de los hombros; Vale la pena considerar esto al elegir la posición de montaje.

Un distribuidor en Almaty informó que los clientes que instalaban en garajes sin calefacción encontraron el corte de carga de 0°C y asumieron un defecto. La inclusión de un requisito de espacio con calefacción en los documentos de cotización resolvió las quejas.

Preguntas frecuentes

P: ¿Qué capacidad debo elegir?

R: Para el sistema de almacenamiento de energía solar y de respaldo con batería doméstica de 10 kWh, el tamaño corresponde al consumo nocturno, no al total diario. 4-6kWh durante la noche se adapta a la unidad de 5,12kWh; 8-10kWh apunta al modelo de 10,24kWh.

P: ¿Funcionará con mi inversor?

R: Proporcione la marca y el modelo. El BMS admite RS485, RS232 y CAN; El mapeo del protocolo se confirma antes de realizar el pedido.

P: ¿Puedo instalarlo en el exterior?

R: No. IP20 no ofrece protección contra el agua. Montaje únicamente en interiores: garaje, cuarto de servicio, sótano o sala de máquinas.

P: ¿Cuál es la diferencia entre las versiones de 48 V y 51,2 V?

R: La ventana DC. Las unidades de 48 V funcionan con 40,5 ~ 54 V CC, las unidades de 51,2 V funcionan con 43,2 ~ 57,6 V CC. Haga coincidir el rango de entrada de su inversor.

P: ¿Cuánto durará?

R: Más de 6000 ciclos a 0,5 °C y 25 °C con al menos un 80 % de capacidad retenida. En el caso del ciclismo diario, esto supera los quince años.

P: ¿Puedo conectar varios paquetes juntos?

R: Sí, se pueden conectar en paralelo paquetes de voltaje y capacidad coincidentes. Proporcione el tamaño del banco de destino para confirmar la configuración.

P: ¿Necesita refrigeración o servicio?

R: Enfriamiento natural, sin ventiladores, sin mantenimiento de rutina. Mantenga libre el espacio de ventilación y compruebe el montaje anualmente.

P: ¿Qué certificaciones lleva?

R: CE, ROHS y FCC en toda la gama, además de UN38.3, MSDS e ISO9001 en la variante 25,6V100Ah. UN38.3 y MSDS se envían con cada pedido.
