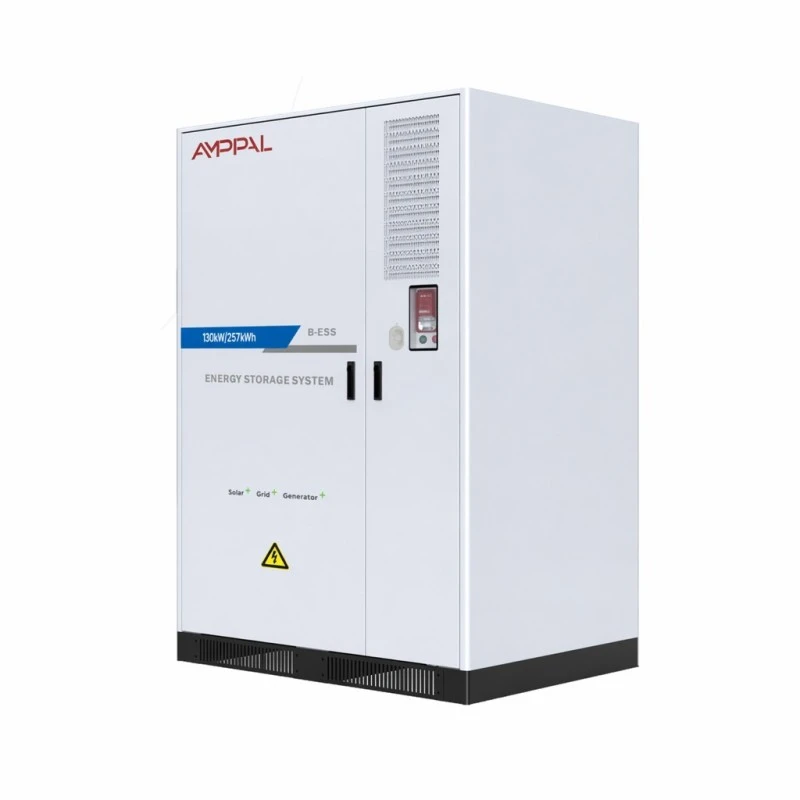

Sistema de almacenamiento de energía de batería industrial de 130 kW para gestión de energía de fábrica

Para qué sirve este sistema

La mayoría de las facturas de electricidad comerciales conllevan dos cargos separados: la energía que consume y un cargo por demanda establecido por la media hora de consumo más alta en el período de facturación. Una mala tarde de julio puede fijar el cargo de demanda para todo el mes. Ese es el problema para el que está diseñado este sistema de almacenamiento de energía de batería industrial de 130 kW para gestión de energía de fábrica.

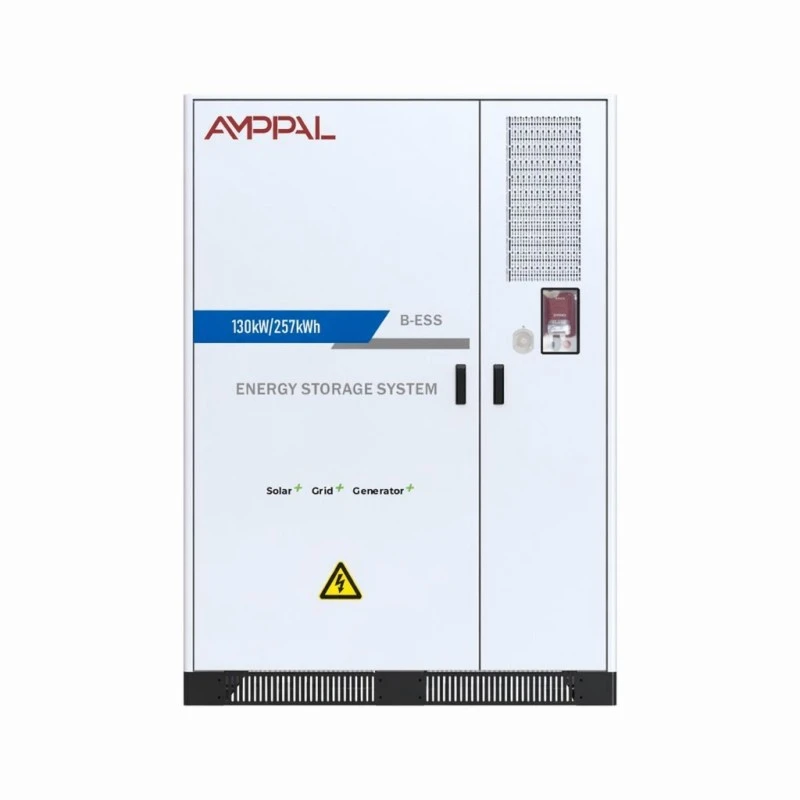

El gabinete AF de 130kW/257kWh se carga cuando las tarifas son bajas o su panel solar está produciendo excedentes, luego se descarga en el edificio cuando la carga se acerca al límite de demanda. A 0,5 °C, puede entregar 130 kW durante aproximadamente dos horas, tiempo suficiente para cubrir una ventana de pico industrial típica.

Funciona dentro y fuera de la red, por lo que el mismo activo también lo cubre durante un corte. Para los sitios donde un corte de energía detiene la producción, esa segunda función a menudo justifica la compra por sí sola.

Opciones de especificaciones que afectan la recuperación de la inversión

Celdas LFP de 3,2 V/314 Ah en una cadena 1P256S: las celdas de gran formato significan menos conexiones, y menos conexiones significan menos puntos de falla durante una vida útil de ocho años.

>8.000 ciclos a 0,5 °C y 25 °C con una retención de energía del 80 %: un ciclo por día de trabajo que equivale a más de veinte años de vida nominal, por lo que el ciclismo rara vez es el factor limitante.

THDi por debajo del 3 % a potencia nominal: el resto de equipos de su edificio no pagan una penalización por armónicos por alojar la batería.

Factor de potencia ajustable en todo el rango de -1 a 1, lo que permite que el sistema corrija el factor de potencia del sitio mientras está inactivo en lugar de permanecer como un activo muerto.

Doble protección contra incendios (aerosol más perfluorohexanona) tanto a nivel del PACK como del gabinete. Las aseguradoras exigen cada vez más una supresión en dos etapas para las instalaciones comerciales.

Aire acondicionado inteligente en lugar de refrigeración pasiva: la temperatura de la celda se mantiene uniforme en toda la cadena, que es lo que realmente determina si se alcanzan los 8000 ciclos.

Especificaciones técnicas

Sitios donde los números funcionan

Plantas de fabricación con arranques de motores pesados: las cargas de demanda impulsadas por picos cortos son el caso de recuperación más claro para el almacenamiento.

Edificios comerciales con alta carga de HVAC por la tarde: carga durante la noche con una tarifa económica, descarga durante el pico de enfriamiento.

Sitios con límites de exportación y energía solar en tejados existentes: almacenar el excedente de generación en lugar de limitarlo o exportarlo a bajas tasas de alimentación.

Instalaciones que funcionan con respaldo de diésel: el EMS coordina la energía fotovoltaica, la batería y el generador, reduciendo las horas de funcionamiento del generador y el gasto de combustible.

Depósitos de carga de vehículos eléctricos: amortiguan la conexión a la red para que un banco de cargadores no fuerce una costosa actualización del suministro.

Cómo funciona realmente el Peak Shaving

El EMS vigila continuamente el medidor del sitio. Usted establece un umbral de demanda, generalmente justo por debajo de su capacidad contratada, y el sistema se descarga cada vez que la carga medida lo cruzaría. La respuesta es lo suficientemente rápida como para detectar arranques de motor y picos cortos similares.

La recarga es programada y no oportunista. El controlador consulta su calendario de tarifas y recarga la batería durante las horas de menor actividad, o antes si el conjunto fotovoltaico genera más de lo que consume el edificio.

En el modo fuera de la red, el STS opcional transfiere el sitio al suministro de batería cuando falla la red. La capacidad estándar es de 240 a 500 kW, con unidades más grandes disponibles, y la transferencia es lo suficientemente rápida como para que los equipos de TI y los sistemas de control permanezcan activos en lugar de reiniciarse.

Ingeniería de Seguridad y Certificación

Los paquetes de baterías están certificados según CE y RoHS; El sistema completo incluye documentación UN38.3 y MSDS para envío y aprobación del sitio.

Extinción de incendios en dos etapas: el aerosol actúa al nivel del paquete, mientras que la perfluorohexanona protege el volumen del gabinete, abordando las dos escalas de falla diferentes.

Gabinete IP54 con el compartimiento eléctrico separado del compartimiento de baterías, para que un evento térmico en uno no se propague por el otro.

Cada paquete tiene una clasificación de capacidad y una resistencia interna igualada antes del ensamblaje. Las celdas no coincidentes en una cadena de la serie 256 son la causa clásica de pérdida prematura de capacidad.

Las pruebas de aislamiento y dieléctricas se realizan en el 100% de los sistemas ensamblados y los resultados se registran con el número de serie.

La envolvente de funcionamiento se verifica entre 0 °C y +50 °C y hasta un 95 % de humedad sin condensación.

Secuencia de construcción en nuestra planta de Yueqing

1. Entrada de celda: se toma una muestra de cada lote para determinar su capacidad y resistencia interna en comparación con los valores declarados por el proveedor.

2. Clasificación y comparación de celdas: las celdas se clasifican de modo que cada cadena se construya a partir de una banda de rendimiento estrecha.

3. Conjunto del PAQUETE: soldadura de barras colectoras, cableado BMS y prueba de aislamiento a nivel del paquete.

4. Fabricación de gabinetes: chapa cortada, formada y soldada, luego pretratada y recubierta con pintura en polvo.

5. Integración: paquetes, PCS, aire acondicionado, extinción de incendios y EMS instalados y conectados al gabinete.

6. Prueba de puesta en servicio: carga y descarga completa a 0,5 °C con registro de voltaje y temperatura a nivel de celda.

7. Simulación de red: transferencia dentro y fuera de la red verificada con una fuente de CA programable.

8. Embalaje: gabinete asegurado a una plataforma reforzada, indicadores de choque instalados y luego embalado para transporte marítimo.

¿Es 130kW/257kWh el tamaño correcto?

El tamaño sigue su perfil de carga, no el área de su edificio. Extraiga doce meses de datos de medidores cada media hora y observe la forma de sus picos: a qué altura están por encima de la línea base y durante cuánto tiempo. Un sistema de 130kW/257kWh cubre picos de hasta 130kW que duran hasta aproximadamente dos horas.

Si sus picos son más cortos pero más altos (digamos 250 kW durante veinte minutos), necesita más potencia y menos energía, y una configuración diferente se adapta mejor. Si funcionan todo el día, este sistema se descargará temprano y lo dejará expuesto por la tarde.

Sea honesto también con la tarifa. Cuando los cargos por demanda son bajos o inexistentes, la reducción de picos por sí sola rara vez da resultados en un período razonable. En ese caso, el argumento comercial tiene que provenir del valor de respaldo o del autoconsumo solar, y preferiríamos establecer eso antes de que usted se comprometa.

Qué comparar con otros proveedores

Pregunte por el ciclo de vida a 0,5 °C con el umbral de retención indicado. Una cifra de ciclo sin temperatura, velocidad y porcentaje de retención no tiene sentido.

Pregunte qué protección contra incendios se incluye a nivel del paquete, no solo a nivel del gabinete. Muchas citas cubren sólo uno.

Pregunte si la eficiencia indicada es de ida y vuelta a nivel del sistema o solo en el lado de CC. El nuestro es un máximo del 88 % a 0,5 °C, medido en todo el sistema.

Pregunte acerca de la integración de EMS con inversores y generadores fotovoltaicos existentes: actualizar posteriormente un EMS incompatible cuesta más que el propio controlador.

Términos comerciales: producción de 25 a 35 días hábiles para configuraciones estándar, garantía de 5 años, con cobertura extendida disponible bajo pedido.

Envío de un gabinete de 2800 kg

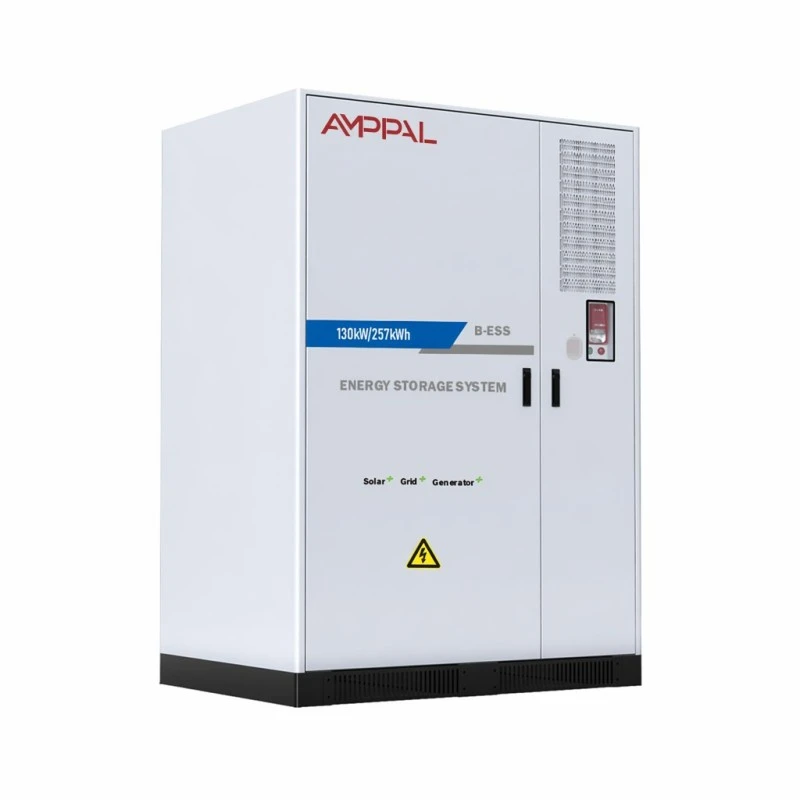

El gabinete mide 1550 × 1268,5 × 2185 mm y pesa 2800 kg, por lo que se envía como una sola unidad en un palé con estructura de acero reforzado y puntos de elevación accesibles para una carretilla elevadora o una grúa.

Dos gabinetes caben en un contenedor de 20 pies; de cinco a seis caben en un cubo de 40 pies de alto, dependiendo del refuerzo. Las baterías están clasificadas como mercancías peligrosas UN3480 para transporte marítimo: nosotros nos encargamos de la declaración y el informe de prueba UN38.3 y la MSDS se envían con la documentación.

Los términos son FOB Ningbo o Shanghai, con CIF disponible. El transporte aéreo no es práctico con este peso y clasificación. Permita tiempo adicional para la reserva de mercancías peligrosas, lo que normalmente agrega una semana al cronograma de navegación en comparación con la carga general.

Garantía y servicio a largo plazo

Garantía de cinco años que cubre paquetes de baterías, PCS, EMS, gestión térmica y extinción de incendios como un sistema completo.

Monitorización remota a través de CAN, Ethernet o RS485, con 4G opcional. Podemos leer datos a nivel de celda e identificar un módulo débil antes de que afecte la capacidad del sistema.

Se recomienda una visita de servicio anual: reemplazo del filtro de aire, inspección de extinción de incendios, verificación de torque de terminales y verificación de capacidad.

Los paquetes de repuesto se mantienen en stock y se envían en un plazo de 5 a 7 días hábiles; se puede cambiar un solo paquete fallido sin desconectar todo el gabinete.

La garantía extendida a ocho o diez años está disponible en el momento de realizar el pedido, con un precio acorde a su perfil ciclista esperado.

Errores de instalación y funcionamiento

Incorrecto: colocar el gabinete contra una pared sin espacio libre. Derecha: siga las distancias de ventilación del manual. Los sistemas enfriados por aire rechazan el calor al aire circundante y necesitan espacio para hacerlo.

Incorrecto: establecer el umbral de demanda a partir de la factura de un solo mes. Derecha: utilice doce meses de datos de intervalo. Los picos estacionales son los que sorprenden a los operadores.

Incorrecto: asumir que la batería cubre todo el sitio durante un corte. Derecha: dimensione deliberadamente su circuito de carga crítica. 130kW es sustancial pero no ilimitado.

Incorrecto: saltarse el cambio anual de filtro para ahorrar costos. Derecha: el flujo de aire restringido eleva la temperatura de la celda y la temperatura elevada es la ruta más rápida hacia la pérdida de capacidad.

Incorrecto: instalar donde existe riesgo de inundación. Derecha: IP54 protege contra el polvo y las salpicaduras, no contra el agua estancada. Levante el pedestal si el sitio tiene antecedentes de inundaciones.

Qué informan los operadores

Una planta textil en Bursa, Turquía, puso en funcionamiento uno de estos sistemas a principios de 2025 para gestionar los cargos por demanda de los arranques de motores de telares. Su ingeniero eléctrico informó que el pico de demanda se redujo en alrededor de 90 kW en el primer mes completo de facturación y señaló que el EMS tardó algunas semanas en ajustarse antes de que el umbral se estableciera correctamente para su patrón de carga.

Un operador de almacenamiento en frío en Nairobi compró el sistema principalmente para respaldo en lugar de para reducir los picos. Sus comentarios fueron prácticos: los cortes de red que antes significaban encender un generador en cuestión de minutos ahora pasan desapercibidos, aunque nos pidieron que ajustáramos hacia arriba el umbral de alarma de bajo SOC después de un corte prolongado.

Un propietario comercial en Kazajstán que manejaba dos gabinetes en un complejo de oficinas comentó sobre el ruido del aire acondicionado, audible en un estacionamiento adyacente, que no había anticipado. Proporcionamos un diseño de pantalla acústica recomendado en lugar de modificar la unidad.

Preguntas frecuentes

P: ¿Durante cuánto tiempo puede suministrar 130 kW?

R: Aproximadamente dos horas desde la carga completa a 0,5 °C, lo que da 257 kWh utilizables a la profundidad de descarga indicada.

P: ¿Funciona sin la rejilla?

R: Sí, en modo fuera de la red con el STS opcional. La capacidad de transferencia estándar es de 240 a 500 kW; más grande es adaptable.

P: ¿Cuál es la eficiencia real de ida y vuelta?

R: Máximo 88 % a 0,5 °C medido a nivel del sistema, incluidas las cargas auxiliares y de conversión.

P: ¿Se puede cargar directamente desde la energía solar?

R: Sí, a través del EMS, que coordina la energía fotovoltaica, la batería, la red y el generador.

P: ¿Cuánto durarán las baterías?

R: Más de 8000 ciclos a 0,5 °C y 25 °C con al menos un 80 % de retención. Las temperaturas ambiente más altas lo acortan.

P: ¿Qué certificaciones lleva?

R: CE y RoHS a nivel de paquete, UN38.3 y MSDS para el equipo completo.

P: ¿Qué mantenimiento necesita?

R: Cambio de filtro anual, verificación de extinción de incendios, verificación de torque y prueba de capacidad. Aproximadamente medio día por gabinete.

P: ¿Cuál es el plazo de entrega?

R: 25-35 días hábiles para configuraciones estándar; La integración EMS personalizada o los voltajes no estándar tardan más.
