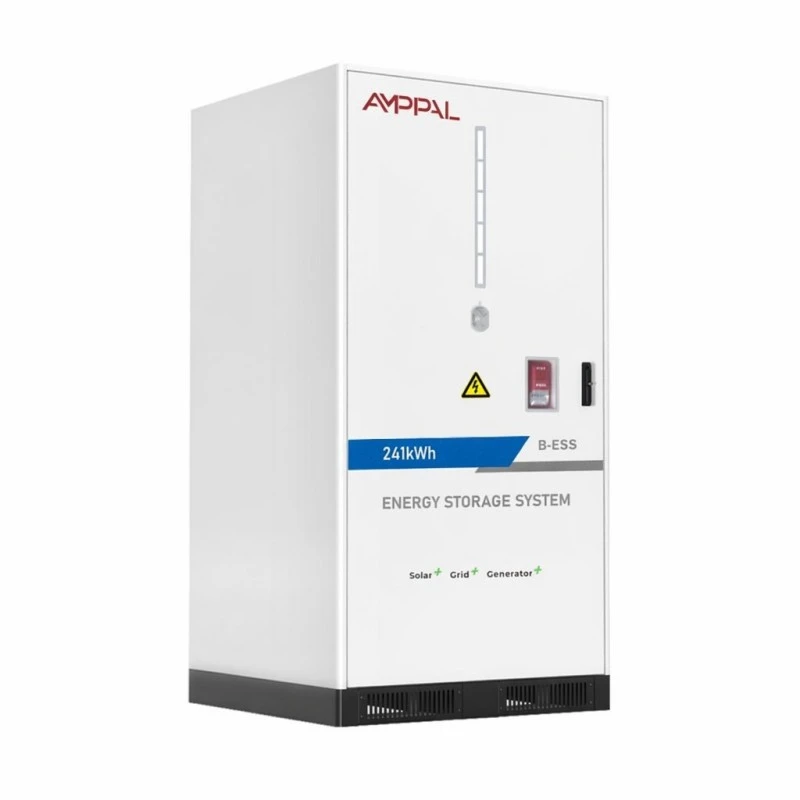

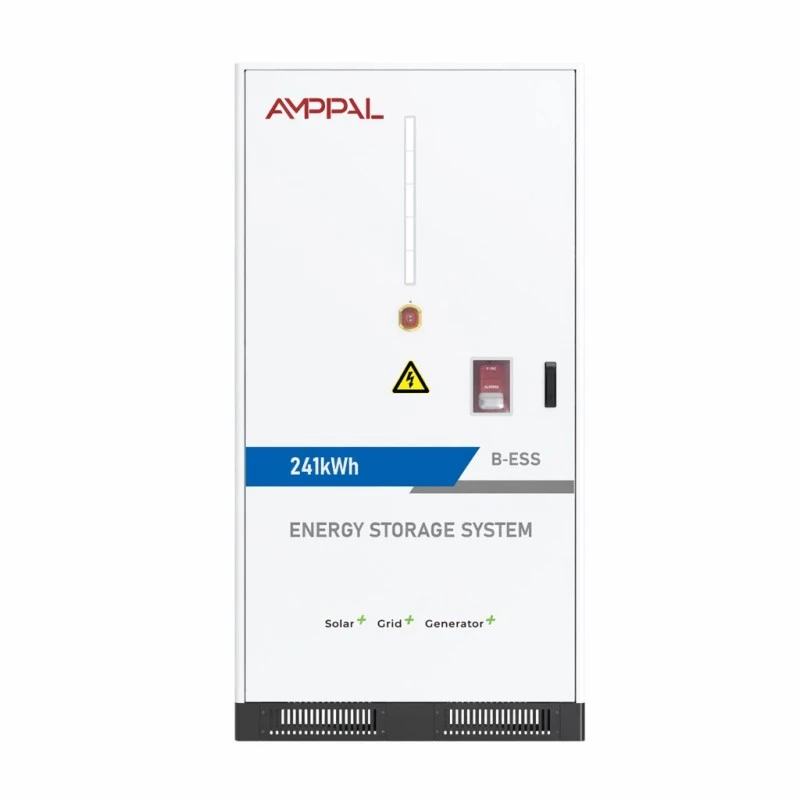

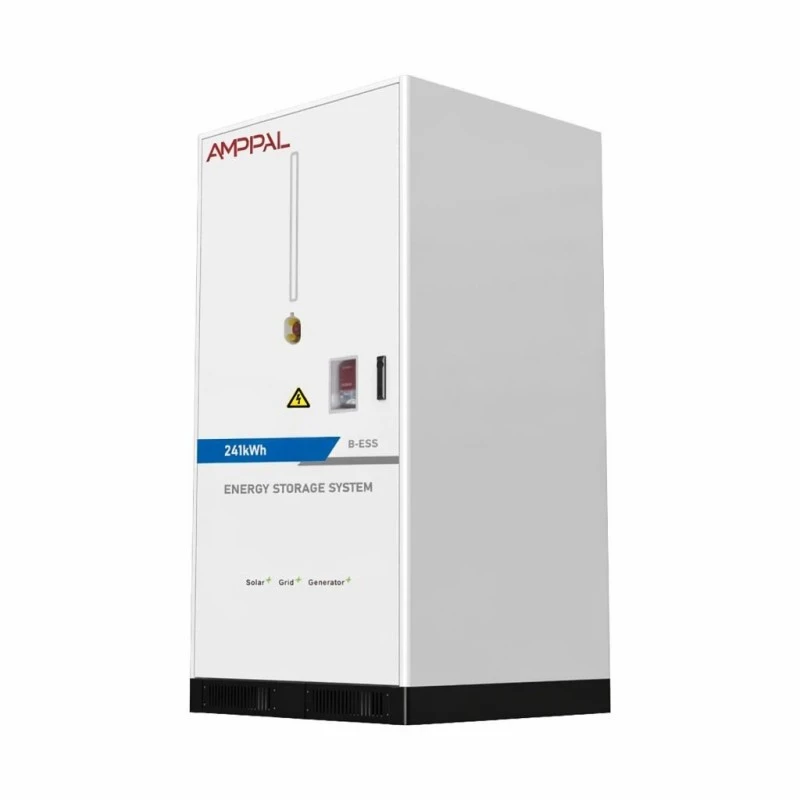

Sistema modular de almacenamiento de energía con batería de 225 kWh/241 kWh para microrredes comerciales

Un grupo de baterías no es un sistema de almacenamiento

Este sistema modular de almacenamiento de energía en batería de 225 kWh/241 kWh para microrredes comerciales se envía sin inversor en su interior. Sin pantalla EMS, sin terminales de red: es el grupo de baterías del lado de CC, y esa ausencia es exactamente la razón por la que los integradores lo compran.

Un integrador de sistemas o EPC a menudo tiene una marca PCS preferida, un EMS para toda la planta o un proyecto de contenedor donde la etapa de conversión de energía ya está contratada. Comprar una batería con un inversor incorporado significa comprar un segundo convertidor que no puede usar y pagar el trabajo de integración que ya realizó la fábrica.

Los clústeres de 225 kWh y 241 kWh presentan una interfaz de CC limpia a través de CAN, Ethernet o RS485, lo que le permite conectar el activo de almacenamiento a su propia pila de control y conversión de energía. Mantienes la arquitectura; Nosotros suministramos la energía.

Las dos configuraciones y lo que combinan

225 kWh en 1P224S con un valor nominal de 716,8 V CC y una ventana operativa de 604 ~ 806 V CC; 241kWh en 1P240S con 768VDC nominal y 672~864VDC.

Ambos utilizan celdas LFP de 3,2 V/314 Ah en paquetes de 51,2 V/314 Ah (14 paquetes para el grupo de 225 kWh, 15 para el de 241 kWh) y ambos califican una corriente estándar de 150 A a 0,5 CP.

La ventana de 604~806VCC se adapta a plataformas PCS construidas alrededor de un bus de 600-800VCC; la ventana de 672~864VDC se adapta a la clase de 750-900V; haga coincidir antes de cotizar el proyecto.

La eficiencia máxima es del 88 % a 0,5 °C durante una carga y una descarga, incluidos los auxiliares, por lo que su modelo de ida y vuelta utiliza un número de sistema real.

El ciclo de vida se establece en más de 8000 veces a 0,5 °C y 25 °C con al menos un 80 % de retención de energía: la cantidad que necesita su modelo de recuperación de inversión, con las condiciones adjuntas.

Aire acondicionado inteligente enfriado por aire, protección contra incendios de aerosol más perfluorohexanona, IP54 y 2050 kg en un gabinete de 1095*1210*2120 mm en ambas variantes.

Especificaciones técnicas

¿Quién compra un clúster desnudo?

Integradores con una línea PCS existente: el clúster agrega almacenamiento a su catálogo sin un segundo SKU de inversor para almacenar y respaldar.

EPC que estandarizan un socio de baterías en varios sitios: el mismo gabinete de 2050 kg, la misma interfaz de comunicaciones, la misma lista de repuestos en todas partes.

Proyectos que convierten plantas fotovoltaicas en almacenamiento acoplado a CC, donde el clúster se asienta en el bus de CC del inversor existente y el inversor antiguo mantiene su función.

Proyectos de contenedores en los que el cliente adquiere el PCS por separado y la batería debe llegar como una unidad certificada de forma independiente y probada en fábrica.

Compilaciones de respaldo para sitios mineros e industriales donde la arquitectura de control es propietaria y solo se insertará un componente de CC.

Combinar y apilar con su PCS

La primera verificación es el voltaje. La ventana operativa del grupo (604~806 VCC o 672~864 VCC según el modelo) debe ubicarse dentro del rango de entrada de CC del PCS con margen en ambos extremos, porque la batería transita la ventana completa entre carga vacía y carga completa.

El segundo control es el apretón de manos. El grupo habla CAN, Ethernet y RS485 como estándar con 4G opcional para servicio remoto; su EMS habla uno de esos o obtiene una puerta de enlace de protocolo. Publicamos el mapa de registro con el paquete de documentación para que su ingeniero de control pueda mapear SOC, límites de corriente y alarmas de protección sin tener que llamar a fábrica.

La capacidad crece agregando clústeres, no volviendo a organizarlos. Un segundo grupo de 241 kWh del mismo modelo se conecta al mismo bus de CC en paralelo (la condición es un voltaje nominal coincidente) y el EMS del sitio los agrega como dos fuentes de CC. El poder sigue limitado por el PCS; La energía escala en pasos de 225 o 241 kWh.

El expediente de seguridad y certificación

La protección contra incendios se realiza en dos etapas: aerosol a nivel del paquete, perfluorohexanona para el volumen del gabinete: la configuración que las aseguradoras esperan ahora de las baterías comerciales.

Los PACK llevan CE y RoHS; El equipo se envía con UN38.3 y MSDS, que es la documentación que las aduanas y las aseguradoras del sitio solicitan ver.

Gabinete IP54 con entrada inferior de CC, que separa el área del prensaestopas eléctrico del compartimiento del paquete dentro del gabinete.

El aire acondicionado inteligente enfriado por aire mantiene los paquetes de 14 a 15 en un rango de temperatura ajustado; el controlador modula los ventiladores en función de la temperatura de la celda.

El entorno operativo es de 0 °C a +50 °C, 0-95 % de humedad relativa sin condensación, 2000 m de altitud con reducción de potencia superior; confirme que su sitio esté dentro antes de firmar.

Cada grupo completa una prueba completa de ciclo de fábrica de 0,5 CP con registro a nivel de paquete y el informe de aceptación se envía con la unidad.

Cómo se ensambla el grupo en Yueqing

1. Entrada de celdas: se toman muestras de capacidad y resistencia interna de las celdas LFP de 314 Ah antes de que comience la construcción.

2. Conjunto del paquete: los paquetes de 51,2 V/314 Ah se sueldan, cablean y ajustan con el paquete BMS y luego se prueban el aislamiento.

3. Fabricación del gabinete: la chapa de acero se corta con CNC, se dobla, se suelda y se recubre con protección contra la corrosión.

4. Montaje: los paquetes se instalan en la cadena 1P224S o 1P240S con el bus de CC apretado y verificado.

5. Equipamiento térmico y contra incendios: aire acondicionado, conductos, generadores de aerosol y sistema de perfluorohexanona instalados y probados.

6. Cableado de control: el controlador del grupo, las puertas de enlace de comunicaciones y el prensaestopas de entrada inferior de CC están terminados y verificados.

7. Prueba de aceptación: carga y descarga de 0,5 CP con voltaje y temperatura a nivel de paquete registrados con el número de serie.

8. Embalaje: el gabinete de 2050 kg está asegurado a una plataforma reforzada, se colocan indicadores de impacto y se embala para su transporte.

Qué grupo y cuántos

Elija el modelo según su ventana de voltaje PCS primero y luego su objetivo de energía. Un bus de CC de 750-900 V apunta al grupo de 241 kWh (672 ~ 864 V CC); un bus de 600-800 V apunta a la unidad de 225 kWh (604 ~ 806 V CC). Forzar un desajuste de voltaje significa reducir la potencia de la batería o del inversor, y ambos perjudican la recuperación de la inversión.

Luego cuente los grupos en función de la ventana de despacho: cada grupo de 225 kWh entrega 150 A estándar al bus, por lo que la energía útil en una ventana de dos horas es lo que convierte el PCS, no la placa de identificación.

Sea honesto acerca de la forma de adquisición. Si su proyecto aún no tiene PCS ni EMS, un clúster simple es el punto de partida equivocado: un gabinete o contenedor integrado de la misma gama de fábrica llegará a la puesta en servicio más rápido. El grupo es para compradores que ya poseen el resto de la pila.

Preguntas para formular a una cotización de grupo

Pregunte por la ventana de voltaje, no solo el nominal. Un grupo citado como '768V' aún puede ser inútil si su PCS se corta a 850V y el paquete se carga a 864V.

Pregunte si el mapa de registro de comunicaciones se envía con la unidad o solo después de una revisión de NDA (el nuestro está en el paquete de documentación).

Pregunte cómo se organiza la protección contra incendios: aquí están presentes tanto el aerosol como la perfluorohexanona; una cotización de agente único cambia su expediente de seguro.

Pregunte si la afirmación del ciclo indica velocidad, temperatura y retención: '8000 ciclos' sin condiciones no es una especificación.

Términos comerciales: 25-35 días hábiles para clústeres estándar, garantía de cinco años, MOQ de una unidad para trabajos de integración de prototipos.

Envío de un grupo de 2050 kg

El gabinete mide 1095*1210*2120 mm y pesa 2050 kg en ambas variantes, por lo que se mueve sobre un palé reforzado con compartimentos para montacargas y puntos de elevación para una grúa cuando la obra lo necesite.

Con la batería instalada, el envío es mercancía peligrosa UN3480: preparamos el informe UN38.3 y la MSDS, y usted debe agregar aproximadamente una semana de tiempo de entrega de reserva de DG en origen.

Los términos son FOB Ningbo o Shanghai con CIF a pedido. Un grupo por compartimento de camión es la carga práctica para el transporte por carretera; dos se adaptan a un contenedor de 20 pies con refuerzos si la ruta lo permite.

Compromiso de Servicio y Capacidad

Garantía de cinco años en paquetes, aire acondicionado, sistema contra incendios y controlador de grupo como una sola unidad entregada.

La retención de capacidad está garantizada al 80 % bajo el ciclo de 0,5 °C establecido, comparado con el registro de aceptación de fábrica.

Los paquetes se pueden intercambiar en el campo: un paquete débil se reemplaza en horas sin tocar el resto de la cadena y el BMS se reequilibra al reiniciar.

El diagnóstico remoto a través de CAN/Eth/RS485 (4G opcional) permite a nuestros ingenieros leer datos a nivel de paquete y marcar la deriva antes de que se muestre en los informes de energía del sitio.

El servicio anual cubre la limpieza del filtro, comprobaciones de la presión del fuego, verificación del par y prueba de capacidad; Los paquetes de repuesto se envían en un plazo de 5 a 7 días laborables.

Errores de integración que vemos repetidos

Incorrecto: conectar el grupo a un PCS cuya ventana de CC apenas se superpone al rango de la batería. Derecha: verifique que 604~806VDC o 672~864VDC se encuentre dentro de la ventana PCS con margen en ambos extremos.

Incorrecto: mezclar grupos de 225 kWh y 241 kWh en un bus. Derecha: las unidades en paralelo deben ser del mismo modelo para que coincidan las tensiones nominales.

Incorrecto: dejar el prensaestopas de entrada inferior de CC accesible al escurrimiento del agua. Derecha: selle el casquillo durante la instalación y mantenga despejada el área del zócalo.

Incorrecto: suponer que IP54 significa exposición al aire libre en cualquier lugar. Derecha: tolera el polvo y las salpicaduras, no el agua estancada; mantenga el grupo fuera de terrenos propensos a inundaciones.

Incorrecto: saltarse la prueba del mapa de comunicaciones antes de energizar. Derecha: ejecute un protocolo de enlace CAN/RS485 a nivel de banco con su EMS antes de que el clúster se conecte al bus.

Qué informan los integradores

Un integrador de sistemas en Dubai emparejó el clúster de 241 kWh con un PCS de 500 kW para un proyecto hotelero a principios de 2025. Su ingeniero principal dijo que el mapa de registro CAN les permitió terminar el mapeo del EMS en una tarde, y que el informe de prueba de fábrica facilitó la revisión de los documentos por parte de la autoridad local, aunque las puntas de los cables de CC eran más cortas que su práctica estándar, por lo que agregaron una caja de conexiones.

Un EPC en Ciudad del Cabo estandarizó el clúster de 225 kWh en tres sitios minoristas. Su líder de adquisiciones notó que el gabinete idéntico de 2050 kg y la lista de repuestos comunes simplificaban la logística del sitio, mientras que su equipo de puesta en servicio se quejó de que el panel de acceso de servicio del aire acondicionado se encuentra en el lado que mira hacia la pared en su diseño preferido.

Un contratista minero en Medellín, Colombia, opera dos grupos de 241 kWh en un bus de CC detrás de un sistema híbrido diésel. Su ingeniero de control confirmó que la configuración paralela coincidía con el SOC anunciado y solicitó una opción de antena WiFi más larga para que los diagnósticos del grupo llegaran a la sala de control sin cable.

Respuestas que preguntan los integradores antes de firmar

P: ¿Está incluido el PCS?

R: No, este es el grupo de baterías del lado de CC. Se transfiere a su PCS/EMS a través de CAN, Ethernet o RS485 (4G opcional).

P: ¿Con qué voltajes PCS coincide?

R: El grupo de 225 kWh abarca 604~806 VCC; los 241kWh abarcan 672~864VDC. Verifique la ventana de su PCS DC con el rango.

P: ¿Puedo ejecutar dos clústeres en paralelo?

R: Sí, grupos del mismo modelo en el mismo bus de CC, voltaje nominal coincidente, agregados por el EMS del sitio.

P: ¿Cuál es la corriente estándar?

R: 150 A por grupo a una tasa de 0,5 CP; el PCS define la potencia, el cluster define la energía.

P: ¿Cuál es la eficiencia de ida y vuelta?

R: Máximo 88 % a 0,5 C durante una carga y una descarga, auxiliares incluidos.

P: ¿Cuánto durarán las células?

R: Más de 8000 ciclos a 0,5 °C y 25 °C con al menos un 80 % de retención; temperaturas ambiente más altas lo acortan.

P: ¿Funciona con un EMS de terceros?

R: Sí, el mapa de registro es parte del paquete de documentación, por lo que su ingeniero puede integrarlo sin tener que llamar a la fábrica.

P: ¿Cuál es el plazo de entrega?

R: 25-35 días hábiles para grupos estándar, más aproximadamente una semana de reserva de mercancías peligrosas en origen.
