La adopción de vehículos eléctricos ha superado con creces la etapa de adopción temprana y, con ella, la demanda de una carga diaria confiable ha aumentado considerablemente. Entre las opciones más prácticas y utilizadas se encuentranCargadores de CA de pared. Estos dispositivos se fijan a una pared o a un pedestal especialmente diseñado y suministran corriente alterna al cargador a bordo del vehículo de forma segura, controlada e inteligente. Para propietarios de viviendas, lugares de trabajo, edificios de apartamentos y depósitos de flotas, un cargador de CA montado en la pared representa una mejora significativa con respecto a un cable de carga portátil porque ofrece una carga más rápida, mejor protección y una cómoda gestión de cables.
Un cargador de CA montado en la pared no es sólo una comodidad. Es una instalación eléctrica permanente que puede optimizarse para su vehículo específico, sus patrones de conducción y su capacidad eléctrica disponible. Las unidades EVSE portátiles están limitadas por el enchufe que utilizan y, a menudo, se cargan con corrientes más bajas, mientras que una unidad de pared correctamente instalada puede entregar hasta 22 kW, según el modelo. Además, las unidades montadas en la pared siempre están listas, montadas en una ubicación fija y, a menudo, incluyen funciones inteligentes como carga programada, monitoreo de energía y equilibrio de carga. AMPPAL ha invertido mucho en esta categoría para brindar a los usuarios un equilibrio entre rendimiento, durabilidad y facilidad de uso.
Debido a que estos cargadores están montados, eliminan el desorden de cables en el piso y reducen el riesgo de tropiezos. También protegen el enchufe de carga y los dispositivos electrónicos contra daños accidentales, condiciones climáticas y uso no autorizado. Para hogares con más de un vehículo eléctrico o pequeñas áreas de estacionamiento comercial, un cargador de CA montado en la pared es la base de una rutina de carga eficiente.

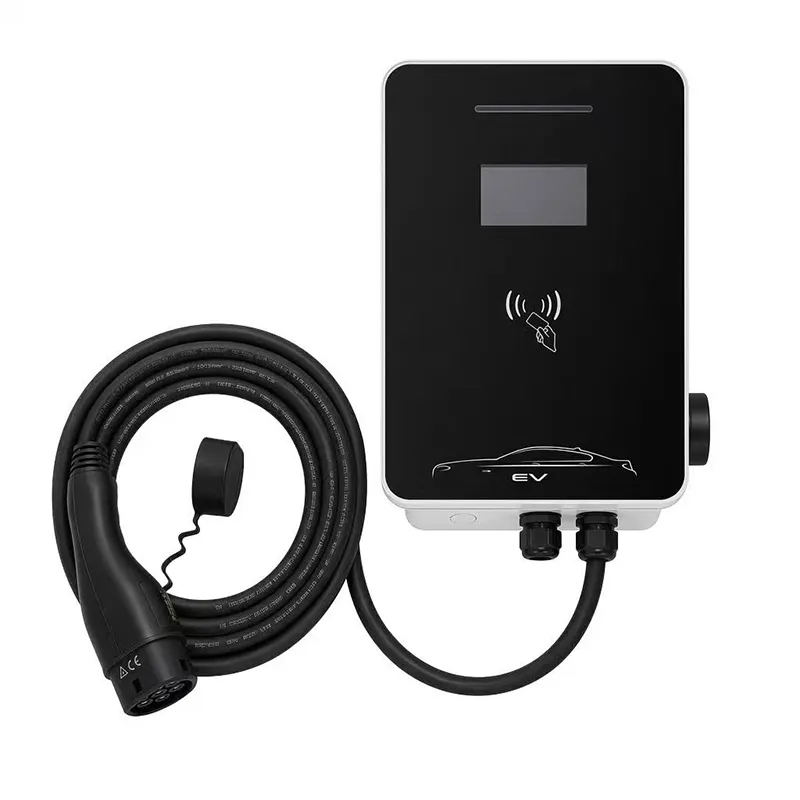

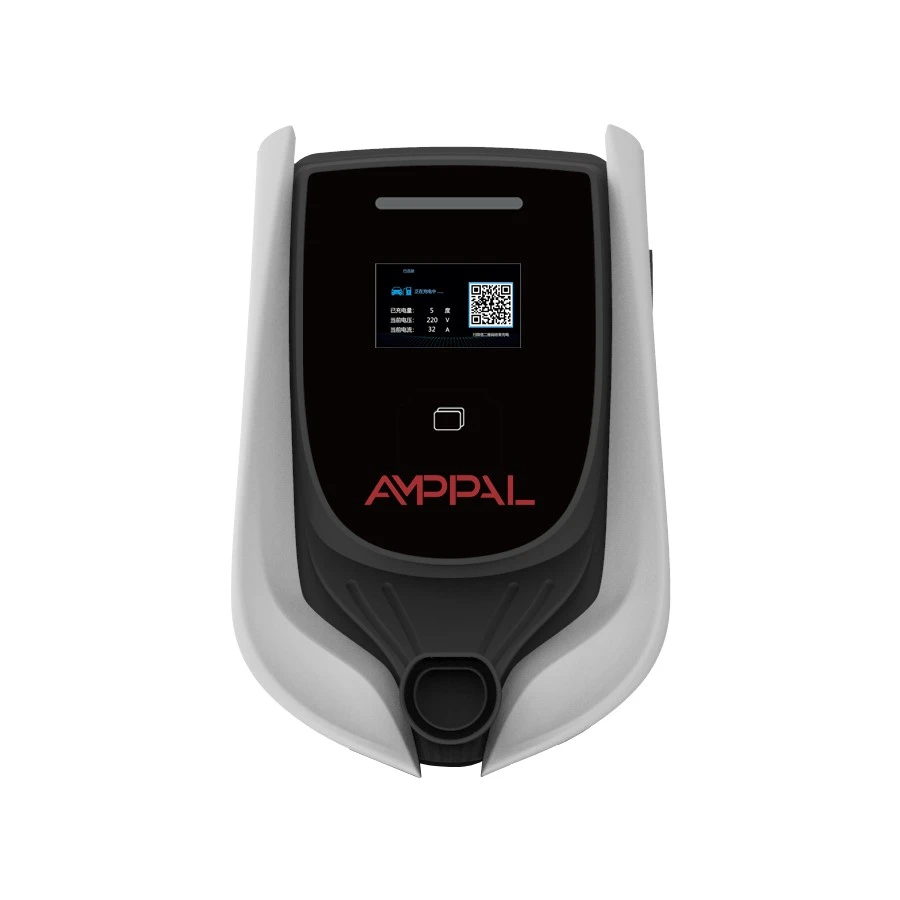

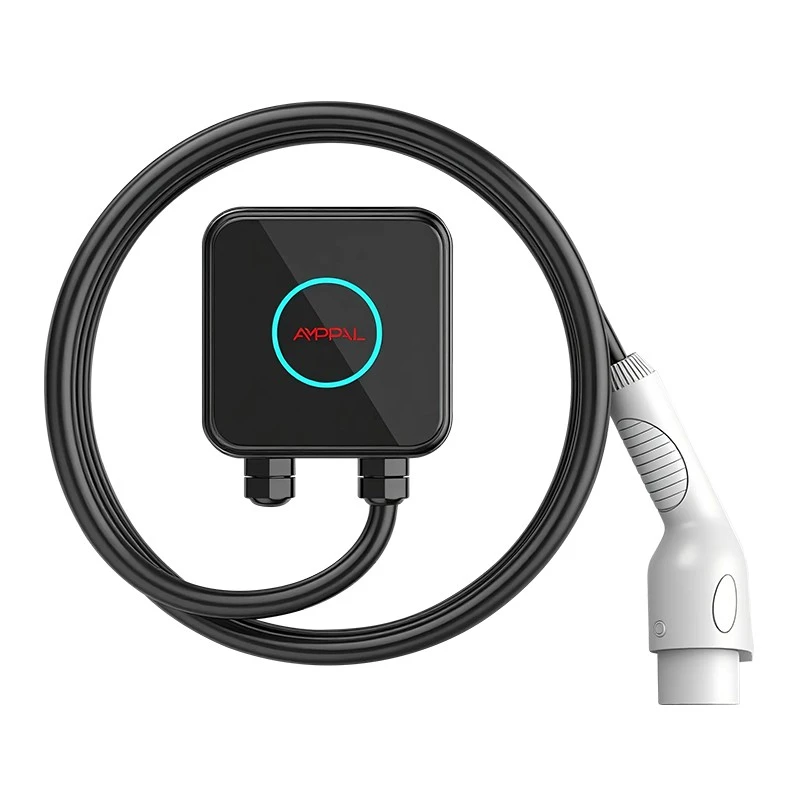

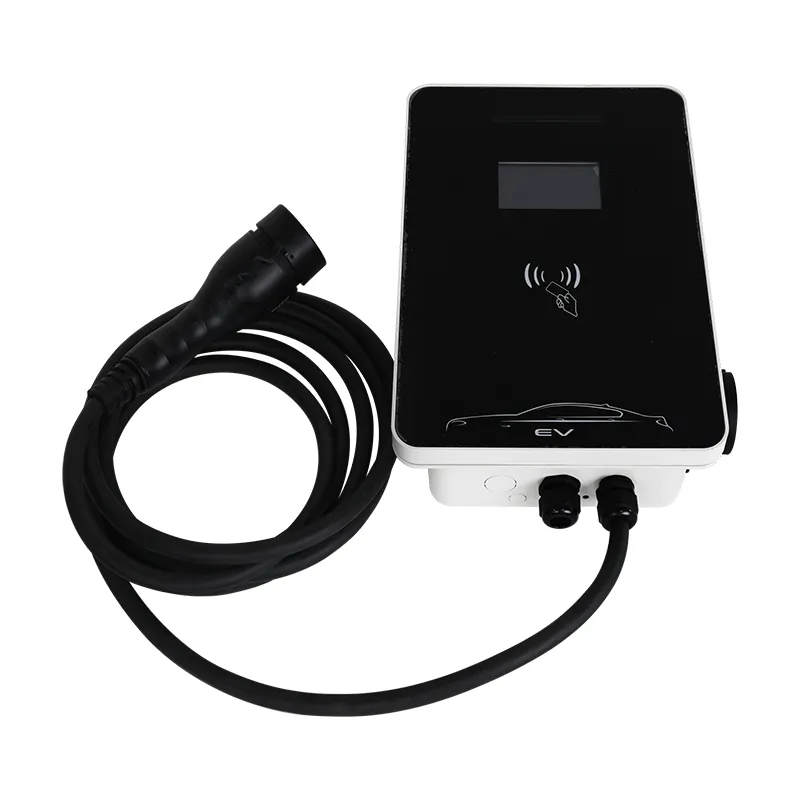

AMPPAL ofrece actualmente tres modelos principales de cargadores de CA de pared para cubrir diferentes requisitos de energía y escenarios de instalación. El AMPPAL HomeCharge 7 está diseñado para uso residencial con un suministro monofásico. El AMPPAL ProCharge 11 admite instalaciones monofásicas y trifásicas, lo que lo convierte en una opción flexible para hogares y sitios comerciales ligeros. AMPPAL CommercialCharge 22 es una unidad trifásica destinada a lugares donde se requiere una carga de CA más rápida, como lugares de trabajo, flotas y áreas de estacionamiento público. Todos los modelos comparten la misma plataforma de seguridad central, lenguaje de diseño de gabinete y características de conectividad inteligente.
| Parámetro | InicioCarga 7 | ProCarga 11 | Cargo Comercial 22 |
| Potencia máxima de salida | 7,2 kilovatios | 11 kilovatios | 22 kilovatios |
| voltaje de entrada | 230 V CA monofásico | 230 V CA monofásico / 400 V CA trifásico | 400 V CA trifásico |
| Corriente nominal | 32A | 16 A / 32 A | 32A |
| Tipo de conector | Tipo 2 (IEC 62196-2) / Tipo 1 (SAE J1772) | Tipo 2 / Tipo 1 | Tipo 2 / Tipo 1 |
| Longitud del cable | 5 metros / 7,5 metros | 5 metros / 7,5 metros | 5 metros / 7,5 metros |
| Clasificación del gabinete | IP65 | IP65 | IP65 |
| Calificación de impacto | IK10 | IK10 | IK10 |
| Temperatura de funcionamiento | -30°C a +50°C | -30°C a +50°C | -30°C a +50°C |
| Comunicación | Wi-Fi, Ethernet, 4G opcional | Wi-Fi, Ethernet, 4G opcional | Wi-Fi, Ethernet, 4G, OCPP 1.6J |
| Autenticación de usuario | Aplicación, tarjeta RFID | Aplicación, tarjeta RFID | Aplicación, tarjeta RFID, plataforma OCPP |
| Funciones de protección | OCP, OVP, UVP, falla a tierra, sobretensión, falla PEN | OCP, OVP, UVP, falla a tierra, sobretensión, falla PEN | OCP, OVP, UVP, falla a tierra, sobretensión, falla PEN, detección de corriente residual |
| Medición de energía | Precisión incorporada de ±1% | Precisión incorporada de ±1% | Precisión incorporada de ±1% |
| Dimensiones (Alto x Ancho x Fondo) | 345x220x110mm | 345x220x110mm | 380x240x120mm |
| Peso | 5,2 kilos | 5,4 kilos | 6,8 kilogramos |
| Proceso de dar un título | CE, UKCA, RoHS | CE, UKCA, RoHS, ALCANCE | CE, UKCA, RoHS, ALCANCE, FCC |
Todos los cargadores de CA de pared AMPPAL están diseñados para cumplir con la norma IEC 61851-1 y las normas de cableado nacionales pertinentes. El tipo exacto de conector y la longitud del cable se pueden seleccionar en el momento de realizar el pedido para que coincida con el vehículo y el lugar de instalación.
La velocidad de carga de un cargador de CA montado en la pared está determinada por tres variables: la potencia de salida del cargador, la capacidad máxima de carga de CA del cargador a bordo del vehículo y el suministro disponible desde el panel eléctrico. Un cargador de 7,2 kW en un circuito monofásico de 230 V consume 32 A y normalmente añade entre 30 y 40 kilómetros de autonomía por hora. Un cargador de 11 kW con un suministro trifásico de 16 A añade aproximadamente de 50 a 60 kilómetros por hora. Un cargador de 22 kW que utiliza 32 A trifásico puede sumar hasta 120 kilómetros por hora, siempre que el cargador a bordo del vehículo admita ese nivel. Muchos vehículos eléctricos limitan la carga de CA a 7,2 kW o 11 kW, por lo que la velocidad real puede ser menor incluso si el cargador tiene una potencia superior. AMPPAL recomienda adecuar el cargador tanto al vehículo como a la instalación eléctrica para evitar pagar por capacidad no utilizada.
Para la mayoría de las cargas nocturnas, es suficiente un cargador de CA de pared de 7,2 kW o 11 kW. Una unidad de 22 kW tiene más sentido en entornos comerciales donde los vehículos pueden estar estacionados solo de dos a cuatro horas y necesitan una recarga significativa durante ese período. Debido a que la carga de CA depende del cargador integrado del vehículo, es más suave para la batería que la carga rápida de CC frecuente, lo que la convierte en la opción preferida para el uso diario.
Un electricista calificado debe instalar un cargador de CA montado en la pared de acuerdo con los códigos locales y las instrucciones del fabricante. El proceso de instalación estándar incluye montar la placa posterior en una pared sólida, conectar el cable de alimentación a un disyuntor dedicado y configurar el límite de corriente y los ajustes de protección. El cargador debe colocarse cerca de donde está estacionado el vehículo, pero se debe considerar la clasificación actual del cable y la distancia desde el tablero de distribución para reducir la caída de voltaje. Para circuitos de más de 20 metros, es posible que se requiera un tamaño de conductor mayor.
Los cargadores de CA de pared AMPPAL se envían con una plantilla de montaje, un soporte de pared y todo el hardware necesario. El gabinete se abre desde el frente para el cableado, lo que simplifica la instalación y el mantenimiento. Para instalaciones al aire libre, el electricista debe utilizar prensaestopas resistentes a la intemperie adecuados y asegurarse de que la unidad esté montada a una altura que mantenga el conector y el cable libres de agua estancada. Todos los modelos incluyen un interruptor giratorio o una configuración de corriente basada en una aplicación para adaptar el cargador a la capacidad del circuito disponible.
La seguridad es la base de cada cargador de CA de pared AMPPAL. La carcasa IP65 protege contra el polvo y los chorros de agua desde cualquier dirección, mientras que la clasificación de impacto IK10 significa que la unidad puede soportar un impacto mecánico significativo sin comprometer la seguridad interna. La electrónica de carga está aislada de la carcasa y todas las partes activas están cubiertas por una pantalla aislante ignífuga. Los cargadores controlan continuamente la conexión entre el vehículo y el mueble de pared. Si se interrumpe la señal del piloto de control, la carga se detiene inmediatamente. La detección de corriente residual incorporada agrega una capa de protección más allá del RCD externo, lo que reduce el riesgo de descarga eléctrica en condiciones de humedad.
Para instalaciones donde el sistema de puesta a tierra es TN-C-S, las unidades AMPPAL incluyen detección de fallos PEN. Esta característica de seguridad desconecta la carga si la tierra protectora y el conductor neutro están comprometidos, evitando que la carrocería del vehículo entre en tensión. La protección contra sobretensión y subtensión protege contra las fluctuaciones de la red, y la protección contra sobretensiones ayuda a proteger el cargador de transitorios inducidos por rayos. Estas características se combinan para hacer que los cargadores de CA de pared AMPPAL sean adecuados para uso tanto en interiores como en exteriores en entornos residenciales, comerciales y públicos.
Se espera que los cargadores de CA modernos montados en la pared hagan más que simplemente suministrar energía. AMPPAL ha integrado una plataforma de carga inteligente completa en su hardware. Cada unidad se puede conectar a una red Wi-Fi local o Ethernet por cable, y la conectividad 4G opcional está disponible para ubicaciones sin acceso confiable a Internet. A través de la aplicación móvil AMPPAL, los usuarios pueden iniciar y detener una sesión de carga, ver el consumo de energía en tiempo real, establecer un cronograma de carga y monitorear el uso acumulado de energía. La aplicación también admite múltiples cargadores en una misma cuenta, lo que la hace práctica para hogares con dos vehículos eléctricos o para propietarios de pequeñas empresas que administran varios espacios de estacionamiento.
Para aplicaciones comerciales, la compatibilidad OCPP 1.6J del cargador le permite comunicarse con un sistema de gestión central. Esto permite el monitoreo remoto, la integración de tarifas, la facturación de usuarios y la gestión de carga en múltiples puntos de carga. Debido a que el firmware se puede actualizar de forma inalámbrica, AMPPAL puede agregar nuevas funciones y parches de seguridad sin necesidad de una visita in situ.
Los cargadores de CA montados en la pared se adaptan a una amplia gama de ubicaciones. En un garaje privado, una unidad de 7,2 kW o 11 kW cubre las necesidades de carga durante la noche y mantiene el cable de carga perfectamente guardado. En una cochera o camino de entrada, una unidad para exteriores con acceso RFID evita el uso no autorizado. En un edificio de apartamentos, se pueden vincular varias unidades AMPPAL con gestión dinámica de carga para atender a los residentes sin sobrecargar el suministro principal del edificio. En el lugar de trabajo, los empleados pueden conectarse durante el día y la función de programación inteligente puede alinear la carga con la generación solar o las tarifas fuera de las horas pico. Para los depósitos de flotas, los cargadores de CA montados en la pared proporcionan una carga nocturna rentable para furgonetas de reparto y vehículos de servicio, lo que reduce la dependencia de la infraestructura pública de carga rápida de CC.
P: ¿Qué es un cargador de CA de pared y cómo funciona?
R: Un cargador de CA montado en la pared es una estación de carga fija para vehículos eléctricos que se monta en una pared o pedestal. Extrae corriente alterna del suministro eléctrico del edificio, se comunica con el vehículo a través del cable de carga y suministra energía CA de forma segura al cargador integrado del vehículo. Luego, el cargador integrado convierte esa energía de CA en corriente directa para cargar la batería de alto voltaje. Los cargadores de CA de pared AMPPAL siguen el estándar piloto de control IEC 61851, que monitorea constantemente la conexión y ajusta la corriente de carga según la solicitud del vehículo y la capacidad del cargador. Este diseño hace que las unidades de pared fijas sean más seguras y potentes que los cables de carga portátiles.
P: ¿Cuánto tiempo se tarda en cargar un vehículo eléctrico con un cargador de CA montado en la pared?
R: El tiempo de carga depende de la potencia de salida del cargador, el cargador integrado del vehículo, el tamaño de la batería y el estado actual de carga. Como guía general, un cargador de 7,2 kW puede entregar aproximadamente 7,2 kWh por hora. Si un vehículo tiene una batería utilizable de 60 kWh, una carga completa desde vacía tardaría aproximadamente entre 8 y 9 horas. Un cargador de 11 kW lo reduce a aproximadamente 5,5 a 6 horas, y un cargador de 22 kW puede reducirlo a menos de 3 horas si el vehículo admite una carga de CA de 22 kW. La mayoría de los conductores no cargan desde vacío, por lo que las sesiones en el mundo real con un cargador de CA montado en la pared suelen ser más cortas. AMPPAL recomienda dimensionar el cargador según la velocidad máxima de carga de CA del vehículo y la capacidad eléctrica disponible.
P: ¿Se puede instalar un cargador de CA montado en la pared en el exterior?
R: Sí, todos los cargadores de CA de pared AMPPAL tienen una clasificación de carcasa IP65, lo que significa que son herméticos al polvo y están protegidos contra chorros de agua desde cualquier dirección. También tienen una clasificación de impacto IK10 y pueden funcionar a temperaturas de -30°C a +50°C. La instalación en exteriores requiere un suministro eléctrico exclusivo resistente a la intemperie, prensaestopas adecuados y una superficie de montaje adecuada. El cargador debe colocarse de manera que el conector esté protegido del agua estancada directa y el cable no cree un peligro de tropiezo. Un electricista calificado debe inspeccionar el sitio e instalar la unidad de acuerdo con las regulaciones locales.
P: ¿Qué suministro eléctrico necesito para un cargador de CA de pared AMPPAL?
R: Un cargador de 7,2 kW generalmente necesita un suministro monofásico de 230 V con una potencia nominal de 32 A. Un cargador de 11 kW normalmente utiliza un suministro trifásico de 400 V a 16 A, aunque algunas instalaciones monofásicas se pueden configurar para una corriente más baja. Un cargador de 22 kW requiere una alimentación trifásica de 400V a 32A. El panel eléctrico debe tener un disyuntor dedicado de la clasificación correcta y el cableado debe tener el tamaño adecuado para soportar la carga continua. Las unidades AMPPAL tienen configuraciones de corriente ajustables, por lo que si el suministro existente es limitado, el cargador se puede configurar a un nivel de potencia más bajo para evitar sobrecargar el panel. El equilibrio de carga dinámico también se puede utilizar para reducir automáticamente la corriente de carga cuando otras cargas domésticas son altas.
P: ¿Los cargadores de CA de pared AMPPAL son compatibles con todos los vehículos eléctricos?
R: Los cargadores de CA de pared AMPPAL son compatibles con todos los vehículos eléctricos que admiten carga de CA a través de un conector tipo 2, que es el estándar en Europa y para la mayoría de los vehículos equipados con CCS en todo el mundo. Las versiones de conector tipo 1 están disponibles para vehículos que utilizan el estándar SAE J1772, como algunos modelos más antiguos o importados. El proceso de carga se rige por estándares internacionales, por lo que siempre que el conector físico coincida, el cargador y el vehículo negociarán automáticamente la corriente y el voltaje adecuados. Si un vehículo tiene una tasa de carga de CA máxima inferior a la salida del cargador, el cargador simplemente entregará la tasa más baja.
P: ¿Qué funciones inteligentes incluyen los cargadores de CA de pared AMPPAL?
R: Los cargadores de CA de pared AMPPAL vienen con Wi-Fi y Ethernet integrados, con conectividad celular 4G opcional. A través de la aplicación AMPPAL, los usuarios pueden programar sesiones de carga para aprovechar tarifas eléctricas más bajas, monitorear la energía en tiempo real, rastrear el consumo de energía a lo largo del tiempo y controlar el acceso mediante tarjetas RFID. Los modelos comerciales son compatibles con OCPP 1.6J, lo que les permite integrarse en una plataforma de gestión de carga de terceros para facturación, diagnóstico remoto y gestión de carga. El firmware del cargador se puede actualizar de forma inalámbrica y todas las comunicaciones están cifradas para proteger los datos del usuario.
P: ¿Qué protecciones de seguridad están integradas en un cargador de CA de pared AMPPAL?
R: Los cargadores de CA de pared AMPPAL incluyen múltiples capas de protección. La protección contra sobrecorriente evita que el cargador consuma más corriente de la que el circuito puede manejar. La protección contra sobretensión y subtensión protege contra anomalías de la red. La detección de fallas a tierra y la detección de corriente residual protegen contra descargas eléctricas. La protección contra sobretensiones protege la electrónica de picos de tensión. Los sensores de temperatura reducen la salida si el cargador se sobrecalienta. Para los sistemas de puesta a tierra TN-C-S, la detección de fallas de PEN desconecta la carga si se pierden la tierra protectora y el conductor neutro. La carcasa IP65 agrega protección contra el polvo y el agua, y la clasificación IK10 protege contra impactos. Estas características funcionan juntas para hacer que el cargador sea seguro para uso en interiores y exteriores.
P: ¿Puedo administrar varios cargadores de CA montados en la pared en un solo lugar?
R: Sí, se pueden agrupar y administrar como una red varios cargadores de CA de pared AMPPAL. En una casa con dos vehículos eléctricos, ambos cargadores se pueden controlar desde una cuenta de la aplicación AMPPAL. En entornos comerciales o residenciales de unidades múltiples, OCPP 1.6J permite que un sistema de administración central monitoree cada unidad, establezca diferentes niveles de acceso y realice reinicios remotos. La gestión de carga en varios cargadores evita que la corriente total exceda el suministro disponible del sitio. Esto es especialmente valioso en edificios de apartamentos, lugares de trabajo y depósitos de flotas, donde es posible que sea necesario cargar varios vehículos al mismo tiempo.
P: ¿En qué se diferencia un cargador de CA montado en la pared de un cargador rápido de CC?
R: Un cargador de CA montado en la pared suministra corriente alterna al cargador integrado del vehículo, que la convierte en corriente continua para la batería. Los cargadores de CA suelen funcionar a niveles de potencia de 3,7 kW a 22 kW, lo que los hace adecuados para cargar durante varias horas. Un cargador rápido de CC pasa por alto el cargador integrado del vehículo y entrega corriente continua a una potencia mucho mayor, a menudo de 50 kW a 350 kW, lo que permite una carga del 80 % en 20 a 40 minutos para vehículos compatibles. Las unidades de CA montadas en la pared son significativamente menos costosas de comprar, instalar y operar, y ejercen menos presión sobre la batería durante la carga frecuente. Para el uso diario en casa o en el trabajo, un cargador de CA de pared es casi siempre la opción más práctica y económica.
P: ¿Qué mantenimiento requiere un cargador de CA de pared AMPPAL?
R: Los requisitos de mantenimiento son mínimos. El cargador debe inspeccionarse periódicamente para detectar daños visibles en el cable, el conector y la carcasa. Las clavijas del conector deben mantenerse limpias y secas, y el cable debe guardarse en el gancho integrado cuando no esté en uso. El RCD o RCBO externo en el panel eléctrico debe probarse de acuerdo con las regulaciones locales, generalmente cada seis meses. AMPPAL recomienda una inspección profesional una vez al año para instalaciones comerciales o unidades operadas en ambientes hostiles. Las actualizaciones de firmware se entregan de forma remota a través de la aplicación o la plataforma OCPP, por lo que normalmente no se necesita ningún servicio físico.
