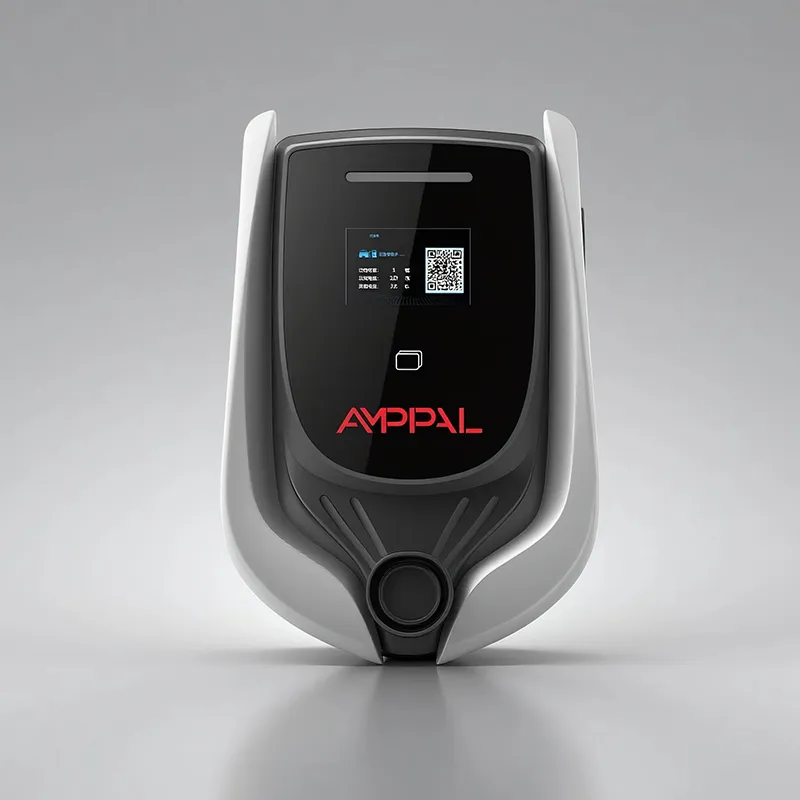

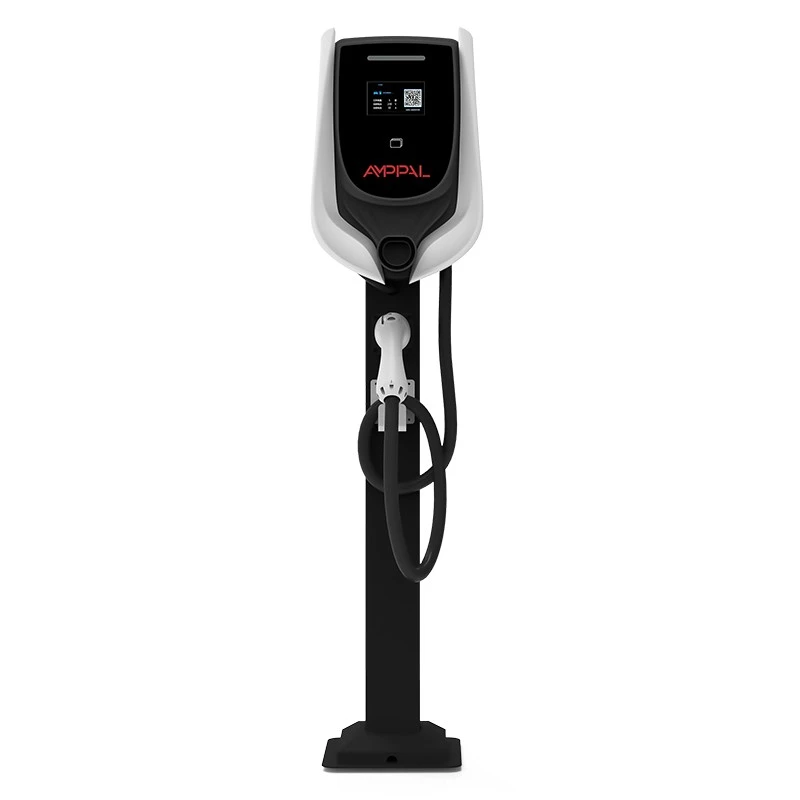

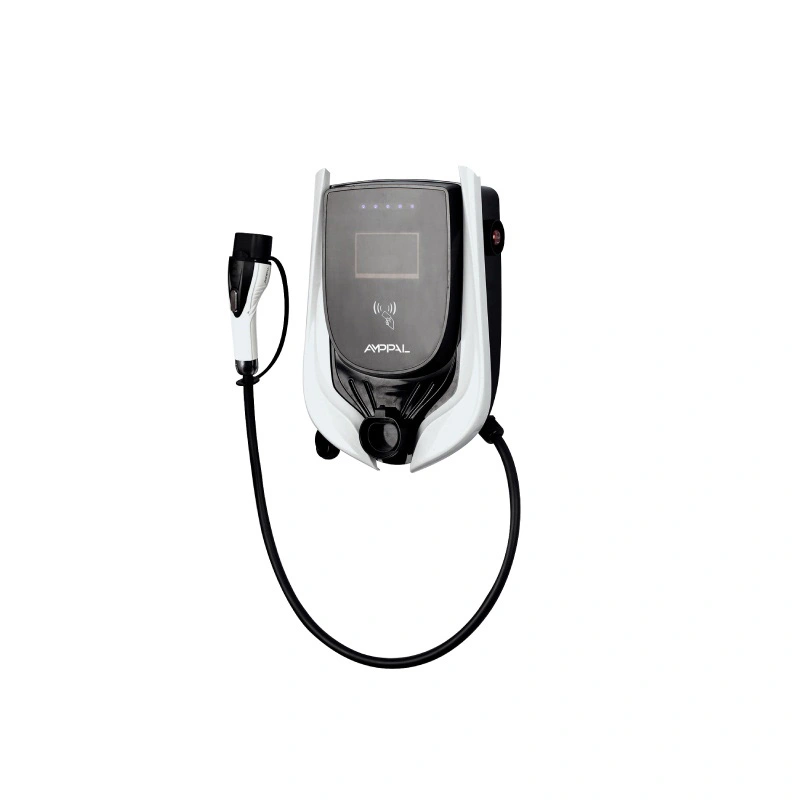

Estación de carga comercial para vehículos eléctricos de CA OCPP de 11 kW para hoteles y apartamentos

La diferencia que hace la energía trifásica en un sitio de carga

Un sitio con energía entrante limitada aún puede dar servicio a muchos vehículos eléctricos, si las estaciones se ponen de acuerdo sobre quién consume qué. La estación de carga para vehículos eléctricos de CA comercial OCPP de 11 kW AMPPAL para hoteles y apartamentos (modelo AF-AC-11-L/B-A-M-4-SD-P) está diseñada exactamente para esa negociación, y la entrada trifásica es la base.

Un cargador monofásico de 11 kW demandaría aproximadamente 46 A de una fase, algo que la mayoría de los paneles comerciales odian. Esta estación requiere aproximadamente 16 A por fase en tres fases para entregar los mismos 11 kW, lo que mantiene el equilibrio de fases del sitio uniforme y el panel contento. Ésa es la diferencia entre un cargador que se adapta a un edificio y uno que obliga a actualizar el servicio.

Agregue la pila de red (RFID, LCD, tira de LED, OCPP 1.6j en cuatro opciones de conectividad) y tendrá una estación que no solo carga rápidamente sino que también informa, factura y rinde al administrador de carga del sitio.

Seis ventajas para sitios que ejecutan múltiples estaciones

La entrada trifásica a ~16 A por fase mantiene baja la carga por fase, por lo que caben más puestos dentro del servicio existente.

La gestión de carga coordinada limita el consumo total del sitio, protegiendo el interruptor principal cuando todos los puestos están ocupados.

La tira de LED muestra el estado de cada estación desde el otro lado del lote, lo que reduce los controles ambulantes del personal del sitio.

RFID y OCPP 1.6j mantienen la facturación por usuario precisa incluso cuando se ejecutan diez sesiones a la vez.

Una clasificación de ruido de ≤40 dB permite que las estaciones se instalen cerca de ventanas de oficinas y paredes de apartamentos sin quejas.

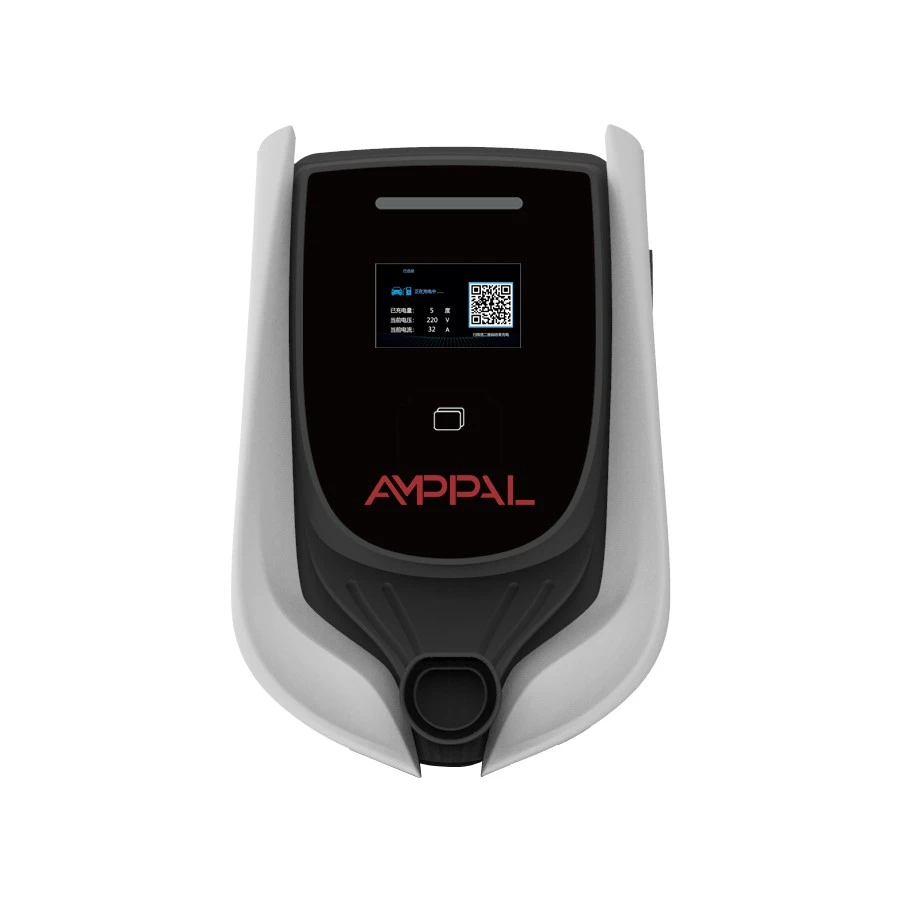

La pantalla LCD de 4,3 pulgadas muestra los detalles de la sesión en el sitio, mientras que el backend muestra los mismos datos de forma remota.

Especificaciones técnicas

Entornos que más se benefician de una estación de 11kW

Campus de oficinas donde los empleados necesitan una recarga significativa durante una jornada de 8 horas, no sólo un chorrito.

Torres de departamentos con suministro de vivienda trifásico y de 5 a 20 puestos de estacionamiento para residentes.

Plazas comerciales y desarrollos de uso mixto donde la facturación importa y los invitados pagan por sesión.

Pequeños patios de flotas cargando furgonetas entre turnos, con informes de consumo por vehículo.

Edificios con un límite de conexión ajustado donde el ingeniero eléctrico presupuesta cada amperio.

Cómo el equilibrio de carga dinámico comparte la potencia disponible

Cada sitio tiene un techo: el interruptor principal, el transformador, el contrato de servicios públicos. El equilibrio de carga convierte ese límite en un presupuesto. Las estaciones de un grupo informan su consumo en vivo a la plataforma de gestión o a un controlador local a través de RS485, y cada unidad recibe un límite de corriente en tiempo real que mantiene la suma por debajo del límite máximo.

Cuando se conecta un automóvil nuevo, el grupo se reasigna: las sesiones que han estado funcionando por más tiempo pueden caer brevemente, el recién llegado recibe una parte y nadie activa el disyuntor principal. Cuando los coches terminan, la capacidad liberada vuelve a las sesiones restantes. Los conductores ven que la tira de LED cambia de color; el ingeniero del sitio ve los números en el backend.

OCPP 1.6j lleva el lado de transacción y configuración (arranque/parada, kWh, tarifas, ID de tarjeta) mientras que la coordinación de carga se realiza en el enlace local. Esa división es deliberada: la facturación necesita la nube, el control actual necesita milisegundos y los milisegundos no deben esperar a que llegue el 4G de ida y vuelta.

Certificación y Verificación de Seguridad

UL 2202 cubre la construcción y seguridad eléctrica del sistema de carga completo; UL 2231-2 cubre los circuitos de protección personal.

El equilibrio trifásico y el comportamiento de pérdida de fase se verifican en pruebas de fábrica, incluidos escenarios de caída de tensión.

IP54 se confirma mediante pruebas calibradas de pulverización y polvo en muestras de producción.

La clasificación acústica ≤40 dB se mide a un metro en un banco de pruebas y el registro se archiva con el lote.

Cada unidad pasa pruebas de alto rendimiento y de aislamiento y los resultados se mantienen archivados con números de serie.

Volvemos a probar el comportamiento de OCPP 1.6j en un backend de referencia en cada versión; La lógica de equilibrio de carga, en particular, se compara con escenarios de múltiples unidades.

Ocho pasos de producción detrás de una estación de 11 kW

El montaje se lleva a cabo en el campus de Zhejiang, que envió más de un millón de unidades de carga en 2024, donde los robots FANUC y los equipos láser TRUMPF comparten piso con las líneas de CA y CC.

1. El acero de la carcasa se corta con láser, se frena con prensa y luego se recubre con pintura en polvo.

2. Los relés, contactores y placas entrantes se verifican con listas de proveedores aprobados.

3. Las placas de alimentación y comunicación están construidas mediante SMT y soldadas por reflujo.

4. Se ensambla el cableado trifásico y se verifica el torque con controladores calibrados.

5. Se actualiza el firmware y la unidad se registra con un servidor OCPP de prueba.

6. Los protocolos de enlace de equilibrio de carga RS485 se realizan entre unidades emparejadas.

7. Hipot, aislamiento y funcionamiento de encendido eléctrico en cada estación.

8. La placa de identificación, las marcas UL y el embalaje de cartón cierran la línea.

Guía de dimensionamiento para sitios con múltiples estaciones

Trabajar al revés desde el servicio. Si el edificio tiene suministro trifásico y el ingeniero puede darle a cada puesto un circuito de 16 A por fase, una estación de 11 kW por puesto es la densidad adecuada para oficinas, apartamentos y lotes de uso mixto. Si el sitio es monofásico únicamente, la estación OCPP de 7kW es la mejor opción: esta unidad necesita tres fases para que valga la pena su precio.

Ahora la parte contundente. Este es el producto incorrecto para una entrada de vehículos para dos automóviles (una unidad de 3,5 kW o 7 kW cuesta menos y hace el trabajo), para cualquier planificación del sitio con una rotación de menos de 30 minutos (es decir, territorio de CC) y para una ubicación cuyo ingeniero eléctrico no ha confirmado el suministro trifásico en papel. Al realizar el pedido antes de la auditoría del panel, aparecen los costos de actualización.

En caso de duda, compre el grupo con gestión de carga: las estaciones de esta familia se pueden combinar con otras de menor potencia en un mismo sitio, coordinadas bajo un mismo techo. Esa flexibilidad suele ser más barata que adivinar la combinación de energía exacta desde el primer día.

Por qué los operadores del sitio eligen AMPPAL

El envío estándar es de 15 a 20 días hábiles; Las implementaciones graduales del sitio se pueden reservar en espacios de producción planificados.

Las opciones OEM cubren la marca del gabinete, la pantalla de arranque LCD y el diseño de la tarjeta RFID.

La integración de OCPP 1.6j está documentada y nuestros ingenieros ayudan a que su plataforma se conecte en la primera implementación.

Los certificados UL 2202 y UL 2231-2 se proporcionan con el envío para sus consultores e inspectores.

Nosotros mismos operamos más de 200 estaciones de carga y nuestros ingenieros respaldan las 500 unidades refrigeradas por líquido del proyecto de hidrógeno verde NEOM, una escala que se nota en la fábrica.

Embalaje y transporte para estaciones pesadas

Cada estación se envía en una caja de cartón recubierta de espuma de aproximadamente 60 × 44 × 32 cm con un peso bruto de alrededor de 14 kg, incluido el soporte de pared, las tarjetas RFID iniciales y el manual. Probado contra caídas en las esquinas, con la placa de identificación del modelo y la marca UL impresas en la cara de la caja.

El transporte marítimo paletizado requiere entre 20 y 24 estaciones por palet y aproximadamente 250 por contenedor de 40 HQ; mezclar las variantes OCPP de 3,5 kW, 7 kW y 11 kW en un solo envío es estándar para los distribuidores.

Cotizamos EXW, FOB Ningbo o CIF con factura comercial, lista de empaque, certificado de origen y copias del certificado UL para el agente de aduanas.

Postventa: garantía, firmware y mantenimiento

Garantía de dos años contra defectos de fabricación en la estación y módulos internos.

Las actualizaciones de firmware se envían de forma remota a través del backend; Los parámetros de equilibrio de carga se pueden ajustar sin una visita al sitio.

¿Necesitas un lector, un panel o un módulo? El envío es de 3 a 5 días hábiles desde la confirmación.

Los diagnósticos remotos leen el estado de OCPP y registran con su ingeniero durante una llamada.

La disponibilidad de piezas se extiende cinco años después del final de la producción de esta familia.

Incorrecto versus correcto: ejecutar un sitio multiestación

Incorrecto: dejar que un electricista local asuma que cada estación puede consumir 11kW completos sin verificar el servicio. Derecha: confirmar la capacidad trifásica y establecer el techo de carga antes de energizar el grupo.

Incorrecto: configurar el equilibrio de carga una vez y olvidarlo después de que el edificio agregue inquilinos. Derecha: revisar el techo cada vez que cambian las cargas del sitio.

Incorrecto: leer la tira de LED a 50 m de distancia y adivinar. Derecha: acordar una leyenda de color con el personal del sitio: verde significa gratis, azul significa cargando, rojo significa falla.

Incorrecto: montar estaciones directamente detrás de la pared de un dormitorio porque la clasificación es de 40 dB. Derecha: una posición compartida en una pared o pasillo; 40 dB es silencio, pero el silencio no es silencio.

Incorrecto: confiar en la nube para el control actual. Derecha: mantener la coordinación de carga en el RS485 local o en el enlace del controlador para que sobreviva los problemas de la red.

Experiencias del operador desde sitios multipunto

Un director de instalaciones de un campus de oficinas cerca de Múnich gestiona ocho estaciones para 300 empleados. El límite de carga es de 45 kW y, durante las horas punta de conexión de la mañana, el sistema recorta las sesiones largas para adaptarse a los recién llegados; su única queja es que la integración backend inicial tomó un día completo de llamadas antes de que la lógica tarifaria se comportara como se esperaba.

La dirección de una torre de apartamentos de 40 plantas en Estambul instaló seis estaciones en el garaje subterráneo, donde ya estaba instalado el suministro trifásico. A los residentes les gustan los informes por propietario; la junta señala que la pantalla LCD de la estación muestra menús en inglés, sobre los cuales algunos residentes mayores preguntaron, y el equipo de la propiedad imprimió una tarjeta de una página en turco.

Una plaza comercial en Melbourne agregó cuatro estaciones en las filas de entrada. El operador cobra por sesión a través del backend y dice que la tira de LED es la herramienta de servicio al cliente más barata en el sitio: los conductores ven una bahía libre desde el automóvil. Su único deseo: un cable estándar más largo, aunque admite que la mayoría de los conductores estacionan a su alcance de todos modos.

Preguntas sobre equilibrio de carga de los operadores del sitio

P: ¿Qué significa la entrada trifásica para mi sitio?

R: Aproximadamente 16 A por fase en tres fases entregan ~11 kW, por lo que ninguna fase soporta una carga pesada de 46 A.

P: ¿Todas las estaciones en el sitio deben tener 11kW?

R: No. Esta familia combina unidades de 3,5 kW, 7 kW y 11 kW bajo un techo de carga coordinado.

P: ¿Qué sucede cuando un automóvil nuevo se enchufa a mitad de sesión?

R: El grupo reasigna dentro del límite máximo; las sesiones de carrera pueden disminuir brevemente y la capacidad regresa cuando los autos terminan.

P: ¿16 A por fase son difíciles para el cableado?

R: Es más suave que un circuito monofásico de 11 kW y mantiene uniforme el equilibrio de fases; ese es el objetivo del diseño.

P: ¿Cómo ayuda la tira de LED en un sitio concurrido?

R: Muestra el estado de cada estación de un vistazo desde el otro lado del lote, lo que ahorra controles al personal.

P: ¿40 dB son realmente silenciosos?

R: Más silencioso que un compresor de frigorífico de un metro, por lo que la unidad se adapta a oficinas y paredes residenciales.

P: ¿Puede un coche monofásico utilizar esta estación?

R: Sí, cobrará a una tarifa más baja utilizando las fases que pueda alcanzar; la estación y el coche negocian la corriente segura.

P: ¿Qué pasa si el sitio pierde Internet?

R: Las tarjetas RFID conocidas aún funcionan desde la lista local, las transacciones se almacenan y todo se carga cuando regresa el enlace.
