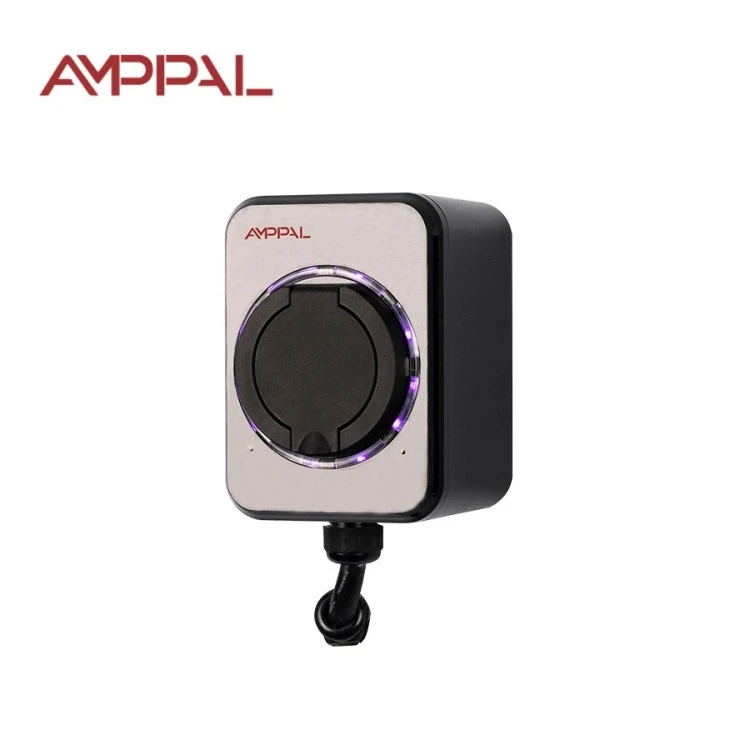

Cargador de pared para vehículos eléctricos de CA estándar de 7 kW para el hogar y el lugar de trabajo

Lo que realmente hace una Wallbox de 7kW por su factura de electricidad

El mayor error que cometen los compradores de vehículos eléctricos en el hogar es pagar por la energía de carga que su automóvil no puede utilizar. Un cargador de vehículos eléctricos de CA estándar de 7 kW montado en la pared para el hogar y el lugar de trabajo vale su precio solo si el cargador integrado de su automóvil acepta 32 A; la mayoría de los vehículos eléctricos modernos con unidades integradas de 6,6 kW o 7,2 kW lo aceptan. El estándar AMPPAL (modelo AF-AC-07-B-A-O-1-SE) está diseñado para esa coincidencia exacta.

La velocidad importa menos que el hábito. Con 7 kW, una batería de 40 kWh se recarga en unas seis horas, lo que encaja perfectamente en una noche de electricidad fuera de las horas pico. Cargue todas las noches y el coche arrancará lleno todos los días; la curva de carga se vuelve tan sencilla como un teléfono en la mesita de noche.

Este es un wallbox sin pantalla ni aplicaciones por diseño. El tablero del automóvil muestra el estado de carga; El trabajo de la caja es simplemente entregar 32A de forma segura, repetida y durante años, en un circuito residencial exclusivo.

Cinco ventajas que aparecen en su estado de cuenta mensual

Aproximadamente seis horas desde vacío hasta lleno con una batería de 40 kWh, cómodamente dentro de una ventana de 8 horas fuera de las horas pico en la mayoría de las regiones.

A un precio de 8 céntimos por kWh, 15.000 km de conducción cuestan unos 180 dólares en electricidad, frente a los aproximadamente 1.260 dólares de gasolina en un coche de 7 litros/100 km.

Un circuito dedicado de 32 A mantiene la carga predecible, por lo que la caja de pared nunca comparte corriente con los electrodomésticos y nunca activa el disyuntor de la casa por la noche.

El control piloto IEC 61851-1:2017 protege el conector y la entrada del automóvil contra la formación de arcos durante la conexión y extracción.

No hay nada a qué suscribirse: sin SIM, sin tarifa de nube, sin cuenta de aplicación. El cargador funciona después de que desaparece la red, porque nunca estuvo conectado.

Especificaciones técnicas

Instalaciones típicas para una unidad doméstica de 7 kW

Viviendas unifamiliares y villas con garaje o carport y espacio en el cuadro de distribución para disyuntor de 32A.

Hogares con desplazamientos diarios en los que el coche recorre entre 60 y 120 km al día y debe volver a estar lleno a las 6 de la mañana.

Las familias con dos coches cargan secuencialmente durante la noche en un circuito compartido, alternando las noches por costumbre.

Pequeñas empresas: propietarios de un único vehículo eléctrico o furgoneta de reparto que aparcan en sus propias instalaciones.

Nuevas construcciones listas para vehículos eléctricos donde se instala un circuito de 32 A en la etapa de construcción por casi nada.

Del enchufe a la batería: la cadena de carga explicada

La cadena tiene cuatro eslabones: la rejilla, tu panel, este wallbox y el cargador de a bordo del coche. El wallbox es el enlace menos interesante y eso es un cumplido. Requiere 220 VCA monofásico, aplica señalización IEC 61851-1 modo 3 a través del cable piloto de control y permite que los propios sistemas del automóvil decidan la curva de carga exacta.

A 32 A, el calor es el verdadero enemigo, por lo que el contactor, el cableado y el conector están dimensionados para corriente continua las 24 horas del día; la carcasa termoplástica arroja el calor. El automóvil reduce la corriente a medida que la batería se llena, generalmente después del 80%.

Sin un cerebro medidor en su interior, su medidor de servicios públicos hace la contabilidad. Si su tarifa baja después de las 10 p. m., conéctelo cuando llegue a casa y deje que la caja espere en modo de espera; no cuesta nada quedarse inactivo.

Certificación y controles de calidad de fábrica

Marcado CE respaldado por un expediente técnico que incluye el informe de pruebas IEC 61851-1:2017, conservado en nuestra fábrica de Zhejiang para la auditoría del cliente.

La ruta de corriente de 32 A se verifica con pruebas de resistencia térmica: horas de carga continua mientras los termopares vigilan las temperaturas de los terminales.

IP54 verificado mediante pruebas calibradas de cámara de polvo y pulverización de agua en muestras de producción, no mediante optimismo del catálogo.

Cada unidad pasa una prueba de hipot a 1,5 veces el voltaje nominal antes de que se le permita salir de la línea.

La coordinación de la corriente residual se valida con un RCD tipo A, el tipo que la mayoría de los códigos nacionales recomiendan para circuitos de vehículos eléctricos.

El muestreo por lotes vuelve a ejecutar el protocolo de enlace de la señal piloto con un simulador de automóvil de referencia antes de sellar cada envío.

Ocho pasos en la línea de producción AMPPAL

La línea pasa por el campus que entregó más de un millón de unidades de carga en 2024; Los robots FANUC se encargan del montaje repetitivo, los láseres TRUMPF cortan la placa de montaje.

1. Inspección entrante: cada lote de relé, contactor y PCB se compara con la lista de proveedores aprobados.

2. La placa principal está equipada con máquinas SMT y soldadas por reflujo bajo nitrógeno.

3. Se parpadea el firmware y se mide la forma de onda de la señal piloto en un simulador de automóvil.

4. Se ensamblan el relé de 32 A y el contactor y se registra su resistencia de contacto.

5. Las mitades de la carcasa están equipadas con una junta IP54 y cerradas con controladores de torsión calibrados.

6. Se realizan pruebas de resistencia de aislamiento y Hipot en cada unidad.

7. Las unidades pasan varias horas en una cámara de combustión a 45 °C, encendidas y conmutadas.

8. La inspección visual, la colocación de etiquetas y el embalaje en cartón finalizan la línea con un sello de control de calidad.

Guía de tallas: cuando caben 7kW, cuando es excesivo

Lea primero la clasificación del cargador a bordo del automóvil. Si dice 6,6kW o 7,2kW, este Wallbox es el compañero adecuado: el coche completa una carga de 40 kWh en unas seis horas. Si su automóvil solo acepta 3,3 kW, la unidad estándar de 3,5 kW es la compra honesta: la caja de 7 kW permanecería inactiva la mitad de la sesión.

Este es el producto equivocado si su casa no puede albergar un circuito de 32 A sin una actualización del panel, si conduce menos de 50 km al día y puede arreglárselas con una línea de 16 A, o si necesita facturación, control de acceso RFID o monitoreo remoto. Esos trabajos pertenecen a la familia en red OCPP, no a este cuadro.

Y considere primero el panel, no el cargador. Un disyuntor de 32 A con cable de cobre de 6 mm² dimensionado según su código local importa más que la marca en la caja de pared. Si el electricista duda, busque una segunda opinión antes de comprar algo.

Por qué los compradores eligen AMPPAL en lugar de las marcas locales

El tiempo de envío del pedido es de 15 a 20 días hábiles y tenemos espacios de producción para distribuidores habituales.

La cantidad mínima de pedido se negocia por pedido; Muchos socios nuevos comienzan con una prueba de 10 a 20 unidades para probar el mercado.

El servicio OEM cubre el logotipo, el color de la carcasa, el diseño de la etiqueta y la traducción manual a su idioma.

La fábrica cuenta con certificados CE, TÜV, UL y CB e invita a los clientes a auditar la línea (varios de nuestros socios europeos lo han hecho).

Historial: más de 260 empleados, más de 40 países exportadores y 500 unidades refrigeradas por líquido para el proyecto de hidrógeno verde NEOM en Arabia Saudita.

Cómo empaquetamos y enviamos su pedido

Cada caja de empotrar se transporta en una caja de cartón con inserto de espuma de aproximadamente 31 × 21 × 19 cm, con un peso bruto de aproximadamente 2,8 kg, con plantilla de montaje, tornillos y manual. La caja sobrevive a una caída en una esquina de 1,2 m, lo que cubre la mayor parte del transporte de carga aérea.

Para el transporte marítimo, las cajas se paletizan y se envuelven en film estirable; Aproximadamente 1.000 unidades caben en un contenedor de 20 pies y unas 2.100 en un 40HQ. Los pedidos mixtos de productos Standard y OCPP comparten contenedor sin coste adicional.

Trabajamos EXW, FOB Ningbo o CIF, envíos con factura comercial, lista de empaque, certificado de origen y carpeta CE. Las muestras se envían por mensajería dentro de los 3 días hábiles posteriores al pago.

Garantía de dos años y soporte posventa

Dos años de cobertura sobre la función de carga y los componentes internos, honrados desde la fábrica en China.

Los repuestos para reclamos de garantía se envían dentro de 3 a 5 días hábiles; la mayoría de las reparaciones son un cambio de placa o un reemplazo de relé.

Flujo RMA: envíe fotos o un video corto de la falla, nuestros ingenieros diagnostican dentro de un día hábil y acordamos la reparación o el reemplazo.

El mantenimiento es ligero: limpie la carcasa, revise la funda del cable dos veces al año, vuelva a apretar el soporte después del primer mes.

También operamos más de 200 estaciones de carga nosotros mismos, por lo que nuestro equipo de soporte responde desde la experiencia de campo, no desde un guión.

Errores comunes que se deben evitar con un circuito de 32 A

Incorrecto: ejecutar el cargador en un enchufe compartido de 16 A porque "probablemente estará bien". Derecha: un circuito dedicado de 32 A con un RCD tipo A, verificado por un electricista.

Incorrecto: asumir que un automóvil de 3,3 kW se carga más rápido con esta caja. Derecha: verifique el cargador integrado; el coche es el límite de velocidad, el wallbox es la carretera.

Incorrecto: enrollar el cable de la unidad mientras se carga. Derecha: colóquelo derecho para que se mantenga fresco.

Incorrecto: cargar en un garaje utilizado para almacenar gasolina o disolvente de pintura. Derecha: mantener los inflamables a metros de distancia y la zona ventilada; la vivienda V-0 es un último recurso, no una licencia.

Incorrecto: ignorar un enchufe caliente detrás del cargador. Derecha: pare, llame a un electricista; El calor en el punto de terminación significa una conexión floja.

Comentarios del propietario centrados en los costos

Un propietario de una casa en Baden-Württemberg, Alemania, cobra un vehículo eléctrico familiar de 58 kWh con tarifa nocturna. Calculó 4,1 euros por carga completa frente a aproximadamente 70 euros por el tanque de gasolina equivalente, y su única queja es que el manual cubre las variantes de 3,5 kW y 7 kW, por lo que una vez buscó la especificación de fusible incorrecta.

El propietario de una villa en Riad comenzó con una unidad de 3,5 kW y la actualizó después de un año a medida que mejoraba su conducción. La caja de 7kW termina su auto de 45 kWh en aproximadamente 6,5 horas, incluso en verano, con el garaje cerca del límite de 50°C de la unidad, como le advertimos.

Un importador de Estambul encarga el Standard de 7 kW en lotes de contenedores y los vende a propietarios de apartamentos con aparcamiento reservado. Su opinión: devoluciones sin garantía en 14 meses, y cada trimestre solicita un código de descuento para dos unidades para clientes con dos vehículos eléctricos.

Preguntas que hacen los compradores sobre la carga de 7kW

P: ¿Por qué mi automóvil solo consume 6,6 kW con un cargador de 7 kW?

R: El cargador a bordo del automóvil es el límite de velocidad; 6,6-7,2 kW es exactamente el rango que admite esta caja de empotrar.

P: ¿Qué trabajo eléctrico se requiere?

R: Un circuito dedicado de 32 A con un RCD tipo A y un cable dimensionado según el código local, normalmente de cobre de 6 mm².

P: ¿Se puede cargar durante el día?

R: Sí, pero las tarifas diurnas cuestan más; agregue un temporizador o siga el cronograma de la empresa de servicios públicos.

P: ¿7kW dañarán una batería pequeña?

R: No. El sistema de gestión de la batería del coche establece la curva de carga; El wallbox sólo suministra lo que pide el coche.

P: ¿Cuál es la diferencia con el estándar de 3,5 kW?

R: El doble de potencia, un circuito de 32 A en lugar de 16 A y aproximadamente la mitad del tiempo de carga nocturna para la misma batería.

P: ¿Puedo combinarlo con energía solar en el tejado?

R: No directamente; Esta unidad está alimentada por red. Para una carga adaptada a la energía solar, necesita la familia en red con monitoreo CT.

P: ¿Pueden dos coches compartir un circuito de 7 kW?

R: No es seguro en un interruptor. Asigne a cada automóvil su propio circuito o cambie a una estación OCPP con carga administrada.

P: ¿Por qué no hay pantalla?

R: Deliberadamente. El coche ya muestra el estado de carga; una pantalla añade un punto de falla y un costo sin beneficio en casa.
