Las implementaciones de almacenamiento de energía en baterías a gran escala tradicionalmente implican un extenso trabajo de ensamblaje en el sitio, lo que conlleva riesgos de programación, fallas de cableado y plazos de puesta en servicio extendidos para los equipos de proyecto.Sistema de almacenamiento de energía en baterías en contenedores a escala de servicios públicosOfrece unidades de almacenamiento de clase megavatios integradas de fábrica y probadas previamente, listas para su colocación y conexión en el sitio. Este artículo explora sus variantes de doble capacidad, arquitectura de seguridad incorporada, flujos de trabajo de fabricación, comentarios de proyectos del mundo real y consideraciones clave para desarrolladores y equipos de EPC que evalúan activos de almacenamiento de energía en formato contenedor.
En esta página: haga clic en los enlaces para ir a la sección
1. Qué llega en el camión para proyectos de almacenamiento en contenedores
Los proyectos de almacenamiento de megavatios hora convencionales realizan la mayoría de las actividades de montaje in situ. Los paquetes de baterías se entregan en paletas, las estructuras de bastidor se construyen localmente, se enrutan y conectan grandes volúmenes de cableado de campo y gran parte del cronograma de puesta en servicio se consume resolviendo errores de cableado introducidos durante la instalación de campo.Sistema de almacenamiento de energía en baterías en contenedores a escala de servicios públicosinvierte esta secuencia típica de proyecto.

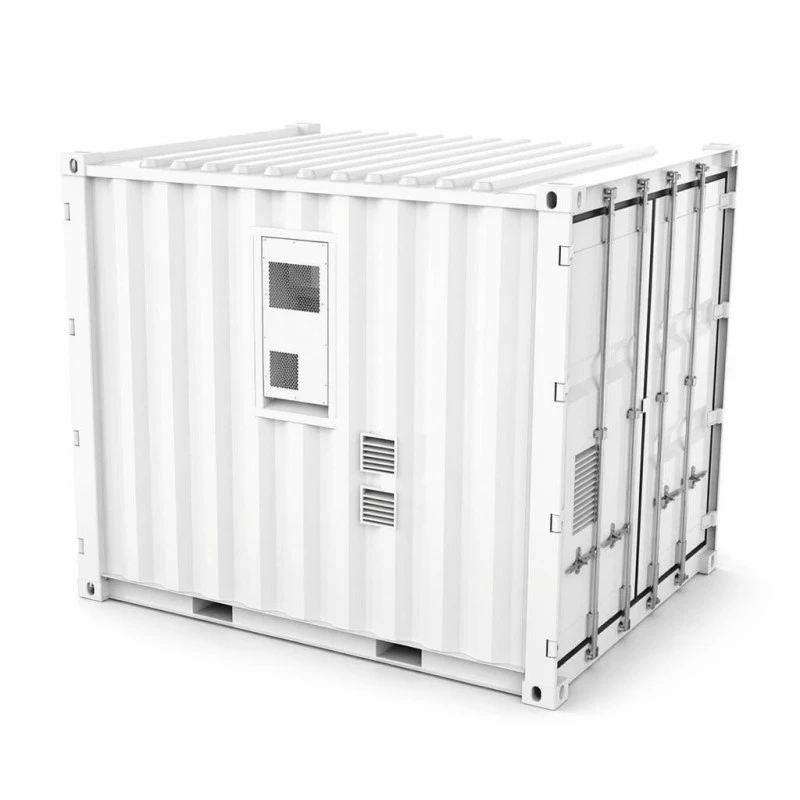

El conjunto completo de paquetes de baterías, hardware de circulación térmica enfriado por aire, conjuntos duales de extinción de incendios y cableado de monitoreo completo están completamente integrados en las instalaciones de la fábrica ubicada en Yueqing. Cada subsistema se somete a pruebas combinadas a nivel de sistema antes del envío dentro del gabinete de 3048*2438*2591 milímetros. Una vez entregado en las instalaciones del proyecto, el personal del sitio coloca el contenedor sobre plataformas de concreto preparadas, tiende el cableado de entrada inferior de CC hacia el hardware PCS y EMS del sitio y luego procede a las actividades de puesta en servicio. Al trasladar el ensamblaje y la validación del sistema a los flujos de trabajo de la fábrica, estas tareas críticas ya no ocupan el cronograma de la ruta crítica del proyecto, lo que representa la propuesta de valor central para seleccionar una solución estilo contenedor en lugar de sistemas de almacenamiento discretos basados en bastidores.
2. Descripción general de dos variantes de capacidad y parámetros técnicos básicos
El mismo espacio físico del contenedor admite dos configuraciones distintas de capacidad energética, 1060 kWh y 1215 kWh. La ingeniería civil del proyecto, las especificaciones de la plataforma de concreto y los planos de elevación de la grúa permanecen sin cambios independientemente de la variante que se seleccione, lo que simplifica el trabajo de preparación del sitio previo a la construcción. La arquitectura de cadena difiere para cada configuración: 48 paquetes de baterías implementan la topología 4P264S para 1060 kWh (844,8 V CC nominal) y 55 paquetes implementan la topología 5P242S que entrega 1215 kWh (774,4 V CC nominal). Ambas variantes mantienen la salida dentro de la ventana operativa ampliamente aceptada de 680‑950 VCC, compatible con la mayoría de las principales plataformas de hardware PCS a gran escala.
La corriente de carga y descarga estándar es de 200 A para ambas versiones que funcionan a una velocidad de 0,5 C, alineando la salida del lado de CC con los requisitos típicos de la arquitectura del bus del proyecto. La máxima eficiencia a nivel del sistema alcanza el 88 por ciento medida en un ciclo completo de carga y descarga, incluido el consumo de energía auxiliar en lugar de métricas de solo batería. El rendimiento del ciclo de vida supera los 8000 ciclos en condiciones ambientales de 0,5 °C y 25 °C, manteniendo al mismo tiempo un mínimo del 80 por ciento de la capacidad energética, y los rangos de temperatura ambiente operativa se sitúan entre 0 °C y +50 °C, lo que coincide con la gestión térmica del aire acondicionado interno del contenedor.
| Categoría | Parámetro | Modelo de 1060kWh | Modelo de 1215kWh |
|---|---|---|---|
| Lado CC | Capacidad nominal | 1060 kWh | 1215 kWh |
| tipo de celda | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Cadena del sistema de baterías | 4P264S | 5P242S | |
| Especificación del paquete | 70.4V314Ah | 70.4V314Ah | |
| NO. de PAQUETES | 48 piezas | 55 piezas | |
| tensión nominal | 844,8 VCC | 774,4 VCC | |
| Rango de voltaje | 680~950 VCC | 680~950 VCC | |
| Corriente de carga/descarga estándar | 200A | 200A | |
| Parámetros del sistema | Eficiencia del sistema | MÁX.eficiencia 88% @0.5C / 1 Carga 1 Descarga | MÁX.eficiencia 88% @0.5C / 1 Carga 1 Descarga |
| Vida útil del sistema | >8000 Veces(0.5C@25°C) Tasa de retención de energía ≥ 80% | >8000 Veces(0.5C@25°C) Tasa de retención de energía ≥ 80% | |
| Método de cableado | Entrada inferior de CC | Entrada inferior de CC | |
| Tasa de carga y descarga | 0,5 CP | 0,5 CP | |
| Método de gestión térmica | Aire acondicionado inteligente refrigerado por aire | Aire acondicionado inteligente refrigerado por aire | |
| Protocolo de comunicación | CAN/Eth/RS485 (4G opcional) | CAN/Eth/RS485 (4G opcional) | |
| Sistema de protección contra incendios | Aerosol y perfluorohexanona | Aerosol y perfluorohexanona | |
| Clasificación IP | IP54 | IP54 | |
| Tamaño del producto | 3048*2438*2591mm | 3048*2438*2591mm | |
| Peso del producto | 9500 kilos | 10500 kilos | |
| Requisitos ambientales | Rango de temperatura de funcionamiento | 0°C~+50°C | 0°C~+50°C |
| Rango de humedad de funcionamiento | 0~95%RH (sin condensación) | 0~95%RH (sin condensación) | |
| Altitud de funcionamiento | 2000m (>2000m Reducción de potencia) | 2000m (>2000m Reducción de potencia) | |
| Proceso de dar un título | PAQUETE: CE ROHS UN38.3 MSDS | PAQUETE: CE ROHS UN38.3 MSDS | |
| Garantía | 5 años | 5 años |
3. Sitios de implementación de destino para almacenamiento en contenedores a escala de servicios públicos
Múltiples escenarios de aplicaciones del mundo real se benefician del almacenamiento de batería preintegrado a escala de megavatios. Los parques industriales que experimentan picos de carga nocturna de dos a cuatro horas pueden aprovechar los activos de almacenamiento para cambiar los patrones de consumo en respuesta a los marcos tarifarios según el tiempo de uso. Para los sitios que dependen de generadores diésel, una variante de 1060 kWh puede soportar cargas industriales moderadas durante los períodos de apagón típicos sin una logística compleja de suministro de combustible.
Los sitios de energía renovable, incluidos los parques solares y las instalaciones eólicas, utilizan estos contenedores para estabilizar la producción y capturar la generación que de otro modo se vería restringida. Los operadores de redes de distribución pueden aplazar las costosas actualizaciones del hardware de las subestaciones implementando la reducción de los picos de alimentación durante períodos operativos limitados. Las ubicaciones mineras remotas y los proyectos en islas representan otra opción clave; Las salas de baterías in situ construidas expresamente a menudo resultan poco prácticas, lo que hace que la entrega de contenedores validados en fábrica sea la ruta de implementación más confiable. Al evaluar el hardware de almacenamiento para estos casos de uso a gran escala,Sistema de almacenamiento de energía en baterías en contenedores a escala de servicios públicos delivers a ready‑to‑deploy option avoiding extensive on‑site system assembly.
4. Flujo de trabajo para poner en línea un proyecto de almacenamiento prefabricado
La ejecución del proyecto comienza con la preparación de las obras civiles. Los contratistas construyen plataformas planas de concreto diseñadas para soportar cargas puntuales de 9500 a 10500 kilogramos, instalan zanjas para cables que conducen hacia la ubicación del contenedor y mantienen suficiente espacio libre para las funciones de eliminación de calor del aire acondicionado.
Las operaciones de elevación dependen de herrajes estándar para contenedores, incluidas las esquinas. Los equipos del proyecto alquilan accesorios de elevación con barra separadora estándar, lo que elimina la necesidad de equipos de elevación fabricados a medida. Una sola operación de colocación de la grúa coloca la unidad completa sobre su base preparada.
La puesta en servicio se desarrolla en tres fases distintas después de la colocación. Los técnicos completan el cableado del lado de CC a través de prensaestopas de entrada inferior que se conectan al hardware PCS proporcionado en el sitio. El siguiente paso establece protocolos de comunicación entre el hardware de monitoreo interno del contenedor y las plataformas EMS a nivel de proyecto, con CAN, Ethernet y RS485 disponibles, junto con la funcionalidad opcional de acceso remoto 4G. Las actividades de aceptación final incluyen pruebas funcionales del relé de protección, validación de ciclos de carga y descarga de 0,5 CP y verificación de la precisión de los informes SOC. Con una preparación civil debidamente completada, las actividades de puesta en servicio en el sitio generalmente consumen de dos a tres días hábiles después de la colocación del contenedor.
5. Arquitectura de seguridad integrada y documentación de certificación
Los agentes de extinción de incendios duales independientes forman un elemento central del diseño de seguridad. Los sistemas de aerosol actúan dentro de los recintos de los paquetes individuales y el agente de perfluorohexanona inunda todo el interior del contenedor. Esta estrategia de agente dual aborda eventos térmicos que ocurren en diferentes escalas físicas, una configuración cada vez más solicitada dentro de las especificaciones de seguros para grandes instalaciones de almacenamiento de baterías.
El gabinete de contenedor con clasificación IP54 con cableado de CC de entrada inferior resiste la exposición a la lluvia y al polvo en el sitio, manteniendo los puntos de penetración eléctrica de perfil bajo y bien protegidos. Los paquetes de baterías individuales llevan documentación de cumplimiento CE y RoHS. Los envíos del sistema completo incluyen documentación UN38.3 y MSDS esenciales para el transporte internacional, el despacho de aduanas y los requisitos de seguro del proyecto.
El hardware de aire acondicionado modulado inteligente y enfriado por aire mantiene los conjuntos de baterías dentro de bandas operativas de temperatura estrechas, en lugar de utilizar un simple control de ciclos de encendido y apagado. Las especificaciones operativas definen condiciones ambientales desde 0 °C hasta +50 °C, humedad de 0 a 95 % de humedad relativa sin condensación, más una altitud máxima de 2000 metros con reducción obligatoria del rendimiento por encima de este umbral de elevación. Cada contenedor completado se somete a ciclos de carga y descarga de 0,5 CP a gran escala con datos de registro a nivel de paquete recopilados dentro de la fábrica, antes de sellar las puertas del contenedor para su envío al exterior.
6. Flujo de trabajo de fabricación en ocho etapas dentro de la planta de producción de Yueqing
7. Verificación de la realidad del tamaño crítico para el almacenamiento a escala de contenedor
Los equipos de proyecto deben seleccionar una configuración variante de acuerdo con los requisitos de despacho reales en lugar de elegir automáticamente la opción de mayor capacidad energética. Si bien 1060kWh y 1215kWh comparten dimensiones físicas del contenedor, los voltajes nominales del bus difieren significativamente. Los equipos de ingeniería deben verificar que el hardware PCS de destino sea totalmente compatible con la ventana operativa de voltaje de la unidad seleccionada antes de finalizar las órdenes de compra.
Los sistemas térmicos enfriados por aire tienen límites ambientales definidos. Los sitios que experimentan temperaturas ambientales regulares que superan los +50 °C, o lugares tropicales donde el hardware de aire acondicionado funciona continuamente bajo carga máxima, pueden lograr una estabilidad superior de la temperatura de las celdas utilizando alternativas de almacenamiento enfriadas por líquido. Las cotizaciones de proyectos incluyen una orientación franca sobre la adaptación al entorno en lugar de proceder únicamente con la entrega del hardware después de la implementación.
El hardware en formato contenedor representa una mala opción económica para los requisitos totales de almacenamiento inferiores a aproximadamente 500 kWh. Los productos de almacenamiento a escala de gabinete ofrecen menores costos de transporte, operaciones de grúas y actividades de instalación en el sitio para requisitos de menor capacidad, y existen líneas de productos alternativas para abordar estas escalas de proyectos.
8. Consideraciones de elevación, envío y aduanas
Los pesos unitarios se sitúan en 9500 kg (1060 kWh) y 10500 kg (1215 kWh). El transporte utiliza camiones de plataforma combinados con equipos de grúa en ambos extremos del viaje de envío. Los herrajes de los montacargas carecen de capacidad de carga suficiente para estas masas; Los planes de aparejo y el acceso de las grúas al sitio deben definirse antes de la llegada del camión a las instalaciones de destino.
Debido a que los conjuntos de baterías están precargados, estos contenedores se envían clasificados como mercancías peligrosas UN3480. Los equipos de fabricación proporcionan informes completos de pruebas UN38.3, documentación MSDS y declaraciones de embalaje de mercancías peligrosas. Los planificadores de proyectos deben presupuestar aproximadamente una semana adicional de tiempo de espera para la reserva del puerto de origen en comparación con los envíos de carga general estándar.
Los términos comerciales disponibles incluyen FOB Ningbo o Shanghai con opciones CIF previa solicitud. Cada contenedor ocupa un espacio comparable al de un espacio para contenedores de 40 pies de altura. El transporte terrestre dentro del país requiere autorización de ruta para una unidad que mide aproximadamente 3 metros de ancho y pesa más de 10 toneladas.
9. Garantía, mantenimiento de capacidad y soporte de servicio de campo
Se aplica una garantía integral de cinco años a todos los paquetes, conjuntos de aire acondicionado, hardware de extinción de incendios y sistemas de monitoreo como un sistema completo entregado. El rendimiento de la capacidad está garantizado para una retención de energía nominal mínima del 80 por ciento operando bajo perfiles de ciclos de 0,5 °C documentados, con un seguimiento de la degradación que hace referencia a los registros de referencia de las pruebas de aceptación en fábrica.
Los paquetes de baterías admiten flujos de trabajo de mantenimiento de intercambio de campo. Los paquetes individuales degradados se pueden reemplazar en unas pocas horas hábiles sin necesidad de desmontar el contenedor completo ni desconectar el resto de la cadena de baterías. El acceso de monitoreo remoto a través de CAN/Ethernet/RS485 más conectividad 4G opcional permite a los equipos de servicio recuperar conjuntos de datos operativos a nivel de paquete, lo que permite la identificación temprana de la variación de capacidad antes de que los operadores observen los impactos en el rendimiento.
Las actividades de servicio anual recomendadas incluyen la limpieza del filtro de aire, la validación de la presión del agente contra incendios, la reverificación del par terminal y las pruebas de rendimiento de la capacidad. El hardware del paquete de repuesto se envía en un plazo de cinco a siete días hábiles, según sea necesario.
10. Errores comunes en la preparación del sitio que retrasan los plazos del proyecto
11. Notas de campo del mundo real sobre implementaciones globales de megavatios-hora
Una empresa de desarrollo inmobiliario que opera en Tashkent, Uzbekistán, colocó una unidad de 1060 kWh a fines de 2024 para respaldar un complejo comercial aprovechando los diferenciales de tarifas día-noche. Los ingenieros del proyecto informaron que las operaciones generadoras de ingresos comenzaron apenas nueve días después de que la grúa levantara la unidad del contenedor del transporte de plataforma. El trabajo de instalación física avanzó rápidamente; la mayor parte del tiempo invertido se dedicó al trabajo de configuración de mapeo de parámetros del EMS basado en RS485.
Un desarrollador de proyectos solares en Antananarivo, Madagascar, combinó la variante de contenedor de 1215 kWh con activos agrícolas fotovoltaicos existentes. Los comentarios del sitio destacaron la elevada carga de trabajo del sistema de enfriamiento en circunstancias operativas locales de clima insular de alto calor. El equipo del proyecto solicitó documentación formal de reducción de temperatura ambiente antes de realizar pedidos de unidades posteriores.
El personal de un contratista minero con base en Almaty, Kazajstán, desplegó una unidad de almacenamiento de contenedores que proporciona energía de respaldo para la infraestructura de la planta de procesamiento. Los supervisores eléctricos del sitio elogiaron el flujo de trabajo de colocación de contenedores de elevación única, pero observaron que las longitudes de las colas de los cables de comunicación instalados en fábrica requerían ajustes, ya que el posicionamiento del prensaestopas de entrada inferior obligó a que las rutas de las zanjas de cables se extendieran cuatro metros más de lo previsto originalmente.
Para estas y otras implementaciones de almacenamiento de energía a gran escala,AMPALsuministra hardware de almacenamiento en formato contenedor construido en fábrica que atiende a múltiples mercados internacionales.
12. Preguntas frecuentes
¿Cuál es la diferencia principal entre las dos variantes de contenedores?
Las diferencias radican en la capacidad total de energía almacenada y la arquitectura interna de la cadena. La variante de 1060kWh utiliza 48 paquetes configurados como 4P264S que entregan 844,8 VCC nominales. La variante de 1215 kWh utiliza 55 paquetes dispuestos como 5P242S que entregan 774,4 V CC nominales. Ambos comparten dimensiones físicas del contenedor exterior exactamente idénticas.
¿Esta unidad de almacenamiento de contenedores incluye hardware PCS?
No. Este hardware representa un activo de almacenamiento solo del lado de CC. Se conecta externamente a sistemas PCS o EMS suministrados por el proyecto a través de interfaces CAN, Ethernet o RS485; La funcionalidad de acceso remoto 4G se puede seleccionar como configuración opcional.
¿Cómo se transporta internacionalmente esta unidad?
Envía carga clasificada como mercancías peligrosas UN3480 mediante carga plana o en contenedores. La documentación completa del informe de prueba UN38.3 más MSDS se proporcionan desde el lado de fabricación.
¿Cuáles son las especificaciones de corriente de carga y descarga estándar?
Ambas variantes de contenedor funcionan con una corriente de carga y descarga estándar de 200 A a una velocidad de 0,5 CP y se mantienen dentro de la ventana de voltaje de trabajo de 680 a 950 V CC.
¿Cuánto tiempo suele tardar la puesta en marcha in situ?
Suponiendo que las obras civiles y la preparación de las plataformas estén terminadas, el cableado de CC, los protocolos de comunicación y las pruebas de aceptación presenciadas normalmente ocupan de dos a tres días hábiles.
¿Qué valor de eficiencia del sistema en el mundo real pueden esperar los equipos de proyecto?
La eficiencia máxima a nivel del sistema alcanza el 88 por ciento funcionando en condiciones de 0,5 °C, medida durante un ciclo de carga completa más descarga e incluyendo todo el consumo de energía del sistema auxiliar, no las mediciones solo de la batería.
¿Cuál es el rendimiento típico del ciclo de vida?
Más de 8000 ciclos a una velocidad de 0,5 °C a una temperatura ambiente de 25 °C, manteniendo una retención de energía mínima del 80 %. Las condiciones del sitio con temperaturas más altas acortan el rendimiento práctico del ciclo de vida alcanzable.
¿Qué plazo de entrega se aplica al hardware de almacenamiento de contenedores con especificaciones estándar?
Ciclo de producción de treinta a cuarenta días laborables para unidades con especificaciones estándar. Las actividades de reserva de mercancías peligrosas en el puerto de origen añaden aproximadamente una semana adicional a los cronogramas generales de navegación.
