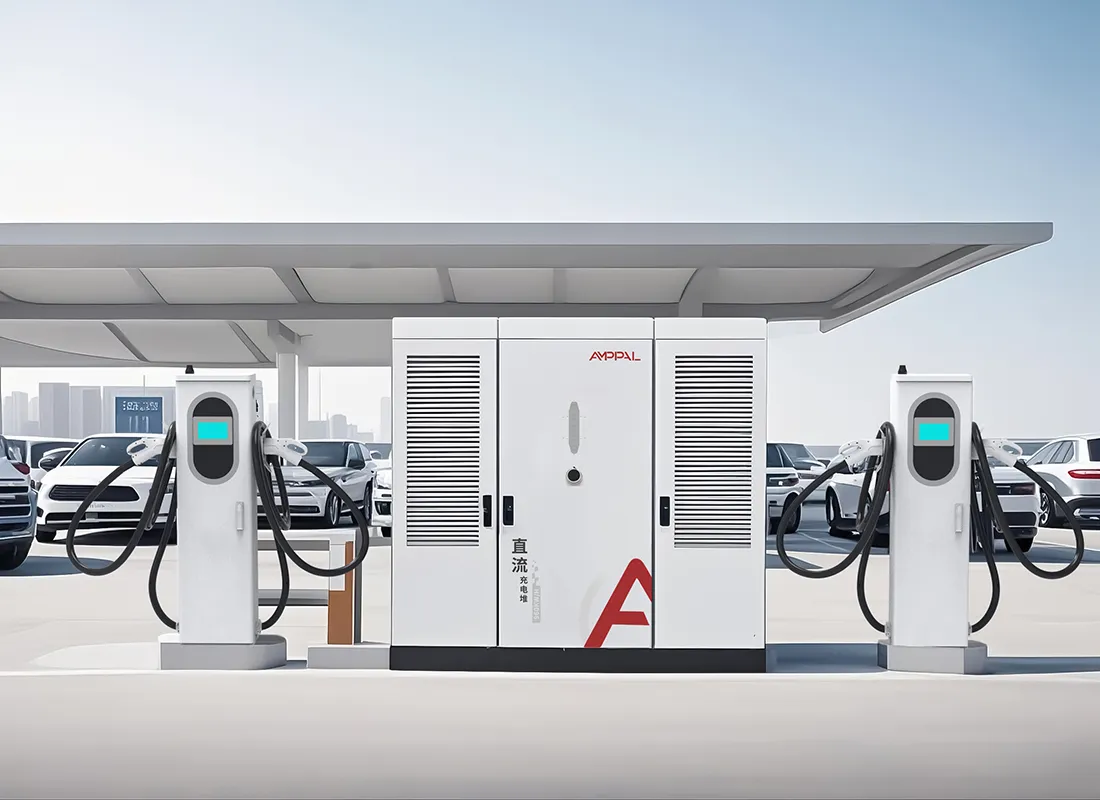

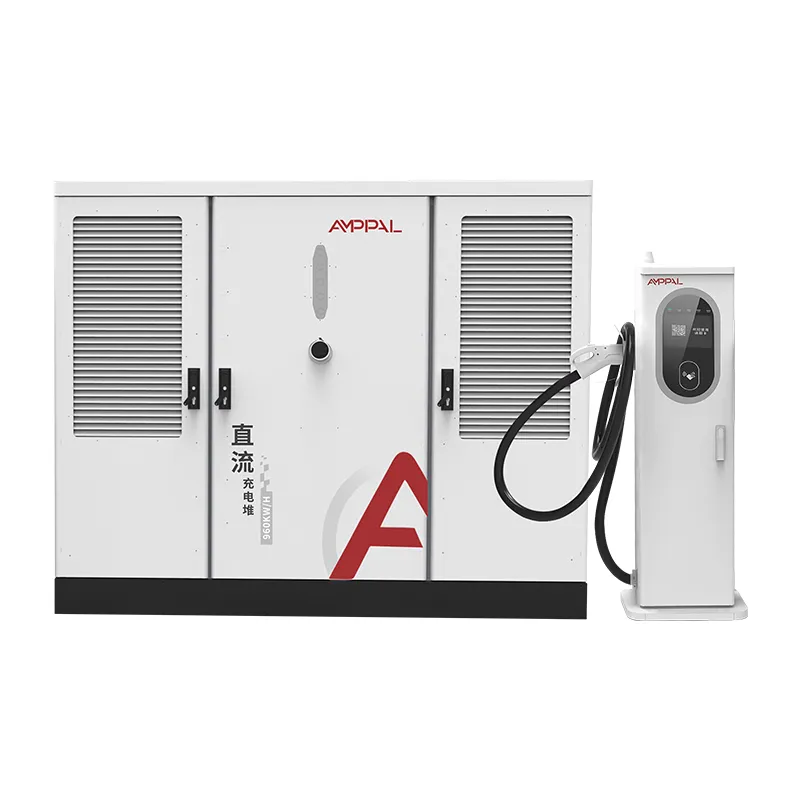

Sistema de carga de vehículos eléctricos de CC dividida de alta potencia de 800 kW para centros de carga comerciales

Lo que realmente cubren los certificados UL

Norteamérica no acepta la marca CE como prueba de que es seguro instalar un cargador. Acepta una lista y, para equipos de carga rápida de CC, esa lista es UL.

Este sistema de tipo dividido de 800 kW cumple con UL 2202-2022, el estándar para equipos de sistemas de carga de vehículos eléctricos, y UL 2231-2, el estándar para el sistema de protección personal que protege al operador contra descargas eléctricas. Ambos están impresos en la placa de identificación y ambos sobreviven a la inspección de la autoridad competente.

Esta página explica los dos estándares, el diseño de entrada norteamericano de 480 V y los puntos de cumplimiento que evitan que los proyectos tengan que volver a realizarse.

Debemos ser directos sobre lo que no es esta página: no es asesoramiento legal y los códigos locales varían según el estado y el condado. Lo que es es una imagen práctica de cómo un sistema de 800 kW listado supera los obstáculos que vemos con mayor frecuencia en los proyectos de EE. UU. y Canadá.

Acceso al mercado norteamericano: UL vs CE

La diferencia entre una marca CE y una certificación UL no es papeleo. Se trata de si el equipo puede instalarse y asegurarse legalmente.

CE es una autodeclaración del fabricante; UL es una lista de terceros respaldada por inspecciones de fábrica y auditorías de seguimiento.

La mayoría de las jurisdicciones, servicios públicos y aseguradoras de EE. UU. exigen una lista de laboratorios de pruebas reconocidos a nivel nacional, algo que CE por sí solo no proporciona.

UL 2202-2022 cubre el equipo del sistema de carga en su conjunto: gabinete, cableado, circuitos de entrada y circuitos de salida.

UL 2231-2 cubre el sistema de protección personal, la cadena de bloqueo de seguridad entre el conector y la salida de CC.

Con ambas listas, el sistema de 800 kW está listo para obtener permisos sin una evaluación de ingeniería personalizada en la mayoría de los estados.

En el caso de Canadá, el mismo equipo puede evaluarse frente a sus homólogos de la CSA; Nuestros archivos UL admiten esa ruta.

Especificaciones técnicas

Sitios de EE. UU. y Canadá construidos para 800 kW

Estaciones del corredor interestatal donde ya existe servicio trifásico de 480V y la potencia contratada es de 800kW.

Paradas de camiones y áreas de descanso que licitan en NEVI o programas financiados por el estado que requieren equipos listados.

Patios corporativos y de flotas que reemplazan la infraestructura diésel con carga de CC de alta potencia.

Locales comerciales y de ocio con amplios aparcamientos y un único transformador exclusivo.

Proyectos piloto de servicios públicos que demuestran la carga de alta potencia en la red de distribución.

Estructuras de estacionamiento de tránsito y aeropuertos donde un único servicio de 480 V alimenta múltiples zonas de carga.

Desde la entrada de servicio de 480 V hasta la salida CCS1

El gabinete está diseñado según el estándar comercial norteamericano: AC480V ±10% a 50/60Hz de entrada trifásica. No se necesita ningún transformador elevador entre un servicio estándar de 480 V y el gabinete; la etapa rectificadora se convierte directamente en un bus de 300-1000 VCC.

La corrección del factor de potencia mantiene la entrada en ≥0,99, lo que mantiene limpia la medición de la demanda y evita penalizaciones en las tarifas comerciales que facturan por potencia reactiva.

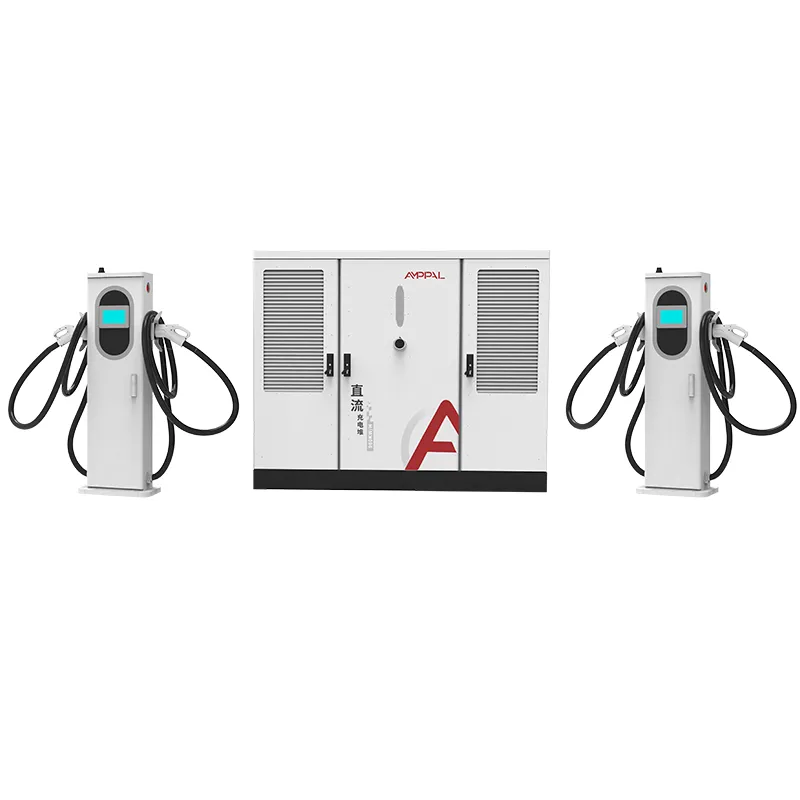

El pool de 800kW alimenta de 2 a 16 terminales. Cada terminal negocia su corriente con el controlador, por lo que en el mismo gabinete coexisten una placa enfriada por líquido de 600 A y una placa enfriada por aire de 250 A, y los conectores de salida siguen el mercado: CCS1 para Norteamérica, con NACS disponible.

La protección contra fallas a tierra y personal se maneja dentro del gabinete de acuerdo con UL 2231-2, y la estación se conecta a backends OCPP 1.6 o 2.0 para administración de carga y control remoto.

El calor lo gestiona el propio sistema de refrigeración del gabinete, por lo que el índice de ruido ≤65 dB se mantiene incluso a máxima potencia. Eso es importante en lotes comerciales donde el límite de la propiedad de un vecino se encuentra cerca de la plataforma de equipos.

Marcado UL, NEC 625 y aceptación AHJ

La obtención de permisos es donde el equipo listado se amortiza por sí solo. Tres documentos son importantes en el momento de la inspección y nosotros los proporcionamos todos.

La marca UL en la placa de identificación, que coincide con el número de modelo en nuestro archivo de listado, es lo que fotografía el inspector.

El artículo 625 del NEC cubre la instalación de equipos de carga de vehículos eléctricos; nuestro manual de instalación asigna el gabinete a sus requisitos de alimentación, sobrecorriente y medios de desconexión.

NFPA 70 es el código en sí, y el artículo 625 se encuentra dentro de él; La revisión de las autoridades competentes se centra en la conexión a tierra, los vínculos y la desconexión a la vista.

Proporcionamos los informes de prueba UL y el certificado de conformidad para los rangos de serie específicos enviados.

La documentación del lado de entrada incluye el diagrama de cableado de 480 V y programas de torsión para la conexión de servicio.

Para proyectos financiados, nuestra documentación UL coincide con las listas de equipos que NEVI y los programas estatales exigen a los postores.

Proceso de producción para unidades homologadas por UL

Paso 1. Las carcasas se perforan y cortan con láser a partir de bobinas de acero y luego se sueldan por robot en líneas FANUC.

Paso 2. Las plegadoras TRUMPF forman los paneles; Sigue el recubrimiento en polvo y el curado.

Paso 3. La distribución de CA se cablea en la línea de CA con componentes reconocidos por UL y terminaciones con control de torsión.

Paso 4. En la línea CC se colocan los módulos rectificadores y el tablero de protección personal.

Paso 5. Cada gabinete se prueba con carga a 800 kW y se registran las comprobaciones de factor de potencia, ondulación y protección.

Paso 6. Un ciclo de precalentamiento de 48 horas hace que la unidad funcione; Los registros están vinculados al número de serie.

Paso 7. Se extraen muestras de inspección de seguimiento de UL de la producción según el programa de listado.

Paso 8. Inspección final y embalaje; la planta envió más de un millón de unidades en total hasta 2024.

¿Es este cargador adecuado para el cronograma de su proyecto?

Elija el sistema de 800 kW con certificación UL cuando su proyecto se realice en los Estados Unidos o Canadá, cuando un financiador o una empresa de servicios públicos requiera equipos listados, o cuando su autoridad competente no acepte hardware solo con certificación CE. También es la decisión correcta cuando desea un modelo que cubra el crecimiento de 2 a 16 armas.

No lo elija para un solo rincón minorista de 2 armas en un mercado sin cumplimiento de UL; la inclusión en el listado tiene un costo y una unidad solo CE hará el trabajo allí.

Verifique su capacidad de servicio antes de realizar el pedido: el gabinete necesita 800 kW reales en el servicio de 480 V, además de espacio para entrada y medición. Enviamos una lista de verificación de datos del sitio con la cotización y nuestros ingenieros la revisan antes de comprometerse.

Los plazos de entrega también difieren de los de los mercados exclusivos de CE: las series de producción listadas por UL siguen el mismo cronograma de 15 a 20 días hábiles, pero algunos proyectos de EE. UU. necesitan los documentos de listado con anticipación para las solicitudes de financiamiento. Solicite el paquete de documentación cuando solicite precios, no después de ganar la oferta.

Y si su proyecto es puramente especulativo, sin sitio, sin acuerdo de servicios públicos y sin permiso todavía, espere antes de realizar el pedido. El equipo se mantiene; el estacionamiento puede que no.

Por qué AMPPAL para equipos de carga listados por UL

Están listados UL 2202-2022 y UL 2231-2, y ya se han implementado auditorías de seguimiento en fábrica.

Entrega entre 15 y 20 días hábiles después de la aprobación del dibujo; MOQ de un contenedor.

OEM/ODM: marca norteamericana, juegos de conectores NACS o CCS1 y longitudes de cable personalizadas.

Paquete de documentación para corredores y autoridades competentes: informes UL, certificados de origen y diagramas de cableado.

Un fabricante con sede en Yueqing fundado en 2014, que exporta a más de 40 países, incluidos EE. UU. y Canadá.

Paletizado, Elevación y Entrega

El gabinete se envía en una caja con estructura de acero de aproximadamente 2300 x 1900 x 1150 mm con cuatro puntos de elevación; Los terminales están paletizados con cables enrollados y conectores protegidos. Un contenedor de 40 pies de altura cabe en el gabinete y hasta ocho terminales.

Los términos de entrega son FOB Ningbo o CIF a un puerto de EE. UU. o Canadá. Los documentos, la factura, la lista de empaque, el conocimiento de embarque, los informes de prueba de UL y el certificado de origen se emiten dentro de los 3 días hábiles posteriores a la carga.

La caja incluye un diagrama de montaje para el gabinete de 2200 mm de altura y nuestra guía de puesta en servicio cubre las opciones de montacargas y grúas para el sitio.

Red de servicio y términos de garantía

La garantía estándar de dos años cubre el gabinete, los terminales, los módulos de potencia y el controlador de protección.

Intercambio entre barcos por fallas de garantía; Envío de reemplazo dentro de los 5 días hábiles desde nuestro stock.

Diagnósticos OCPP remotos y actualizaciones de firmware manejados por nuestros ingenieros en todas las zonas horarias.

Kits de repuestos para clientes norteamericanos: fusibles, conectores y tableros de control guardados en el estante.

Los consejos de mantenimiento anual incluyen revisiones de torque después del primer año y una inspección de desgaste del conector cada 6 meses.

Notas de uso para instalaciones en Norteamérica

Incorrecto: alimentar el gabinete desde un servicio de 208V. Derecha: proporcione CA 480 V ±10 % trifásico, como se supone en la lista UL.

Incorrecto: omitir los medios de desconexión a la vista del equipo. Derecha: instale la desconexión según NEC 625 y nuestro diagrama de cableado.

Incorrecto: conexión a tierra solo a través del conducto. Derecha: instale un conductor de puesta a tierra de equipo exclusivo según el manual de instalación.

Incorrecto: asumir que la lista UL cubre una terminal de terceros no listada. Derecha: utilice los terminales suministrados con el sistema listado.

Incorrecto: saltarse el tutorial de AHJ antes de energizarse. Derecha: invite al inspector con el archivo UL y los informes de prueba en mano.

Comentarios del operador sobre instalaciones homologadas por UL

Una red de carga en California, Estados Unidos, puso en servicio dos gabinetes de 800 kW en un corredor y pasó la inspección en la primera visita. La única queja del director del proyecto: la caja llegó dos días más tarde que el presupuesto de transporte, lo que retrasó la puesta en servicio a un fin de semana.

Un contratista de servicios públicos en Ontario, Canadá, utilizó los diagramas de cableado de 480 V para ofertar previamente el trabajo eléctrico. Su opinión fue que el programa de torsión le ahorró una llamada de reelaboración, aunque deseaba que el cable del terminal fuera 0,5 m más largo para su diseño de puesto.

Un operador de flota en Ohio, Estados Unidos, utiliza 10 armas por gabinete para su patio de camiones. Después de nueve meses, fue necesario reemplazar el pestillo del conector de un terminal; el repuesto del cross-ship llegó en cuatro días y el resto de la estación nunca dejó de cargarse.

Preguntas frecuentes: certificación e instalación

P: ¿El gabinete de 800 kW está listado por UL o recién se ha probado?

R: Listado, bajo UL 2202-2022 y UL 2231-2, con auditorías de seguimiento de fábrica continuas.

P: ¿Por qué CE no funciona para los Estados Unidos?

R: Los permisos y seguros de EE. UU. generalmente requieren una lista de laboratorios de pruebas reconocidos a nivel nacional; CE es una autodeclaración del fabricante.

P: ¿Qué voltaje de entrada necesita el sistema?

R: AC480V ±10% a 50/60Hz, el servicio comercial estándar de América del Norte.

P: ¿NEC 625 requiere algo especial en el sitio?

R: Tamaño adecuado del alimentador, protección contra sobrecorriente y medios de desconexión a la vista; nuestro manual mapea cada requisito.

P: ¿Pueden los terminales ser CCS1 y NACS en el mismo gabinete?

R: Sí, los juegos de conectores se asignan por terminal en el momento del pedido.

P: ¿Se necesita un transformador antes del gabinete?

R: Sólo si tu servicio es de media tensión; desde un servicio de 480V el gabinete se conecta directamente.

P: ¿Cuántas pistolas puede utilizar el sistema de 800 kW?

R: De 2 a 16, mezclando terminales enfriados por aire de 250 A y terminales enfriados por líquido de 600 A.

P: ¿Qué documentos necesitarán mi corredor y mi autoridad competente?

R: Informes de prueba UL, certificado de origen, lista de empaque y diagrama de cableado, todo incluido con el envío.
