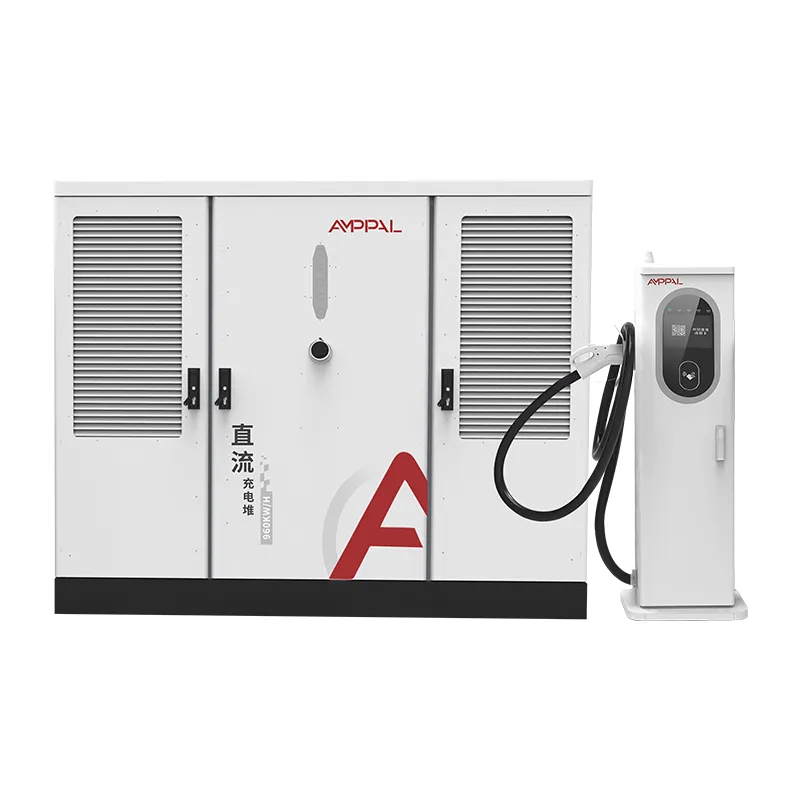

Sistema de carga de vehículos eléctricos ultrarrápido de CC de tipo dividido de 600 kW para centros de carga grandes

Arquitectura de tipo dividido: lo que realmente le aporta separar el gabinete

La mayoría de los puntos de carga están dispuestos al revés: los equipos más pesados ​​y ruidosos acaban en el centro de la zona de aparcamiento, al lado de los coches. Un sistema de tipo dividido le da la vuelta a esa situación. El gabinete de energía de 2200 x 1800 x 1000 mm, la parte que realiza la conversión de CA a CC y soporta los 65 dB de ruido del ventilador, se coloca en una esquina, en un cuarto de servicio o detrás de una cerca. Lo que se encuentra al lado del vehículo es sólo el terminal, un dispensador de 1517 x 650 x 300 mm con un cable y un conector.

Esa separación suena simple, pero cambia casi todo acerca de cómo se construye y opera una estación. El cableado de entrada pesado llega al gabinete una vez; La alimentación de CC a cada terminal es corta y fácil de encaminar debajo del compartimento. Se deja de discutir con los propietarios sobre la superficie, porque los metros cuadrados más caros de un edificio son los que se encuentran debajo de un coche.

Ventajas principales del sistema dividido de 600 kW

Seis diferencias prácticas separan este diseño de un gabinete integrado de 600 kW, y ninguna de ellas es cosmética.

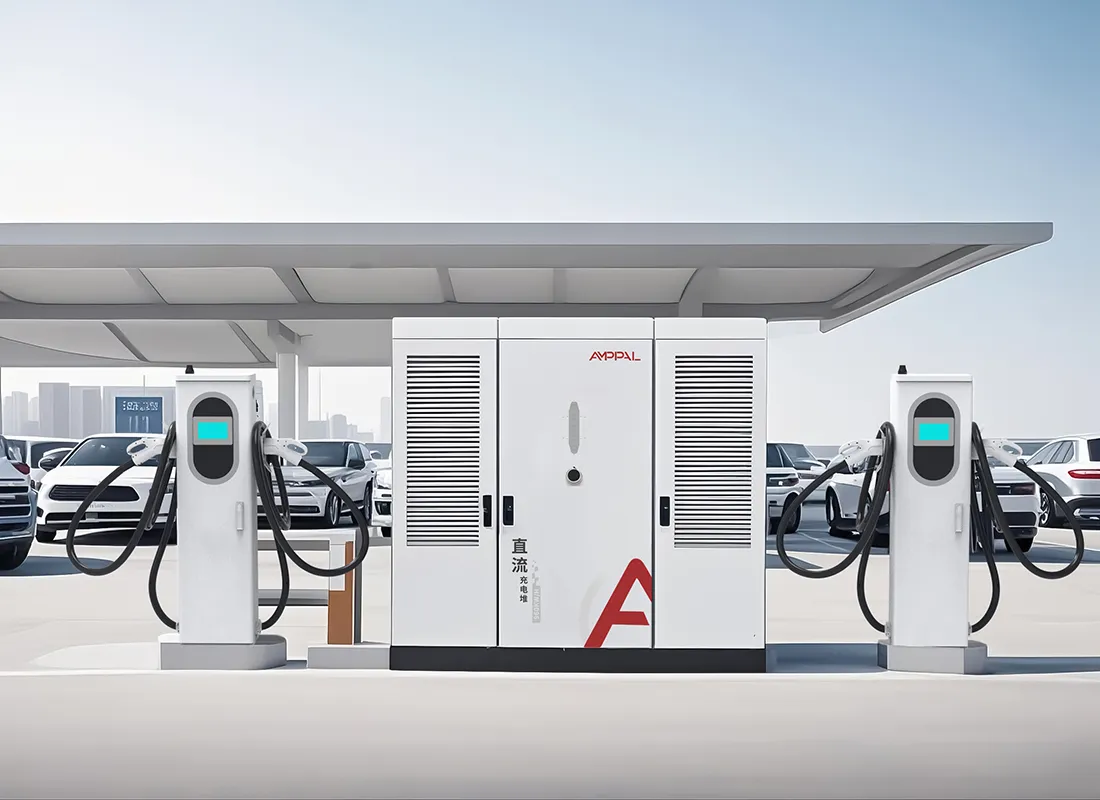

La colocación del gabinete es gratuita: coloque la unidad de potencia en una sala de máquinas, en un rincón cercado o debajo de un dosel, mientras que el terminal ocupa solo el pequeño espacio al lado de la bahía.

Crecer significa agregar terminales, no gabinetes. Un sitio que comienza con 4 pistolas puede pasar a 8 o 12 usando el mismo gabinete, porque el grupo de energía y el conteo de tomas de corriente son decisiones independientes.

Un dispensador defectuoso detiene una bahía, no la estación. Cambia un terminal en unos 30 minutos mientras las otras armas siguen cargándose.

El calor y el ruido abandonan la zona de pasajeros. Los aficionados viven con el gabinete, por lo que los conductores esperan en silencio.

Los tramos de cable son cortos. El enlace de CC entre el gabinete y el terminal está dimensionado para el compartimento, no para todo el lote, lo que reduce el costo de instalación por puesto.

Un gabinete, de 2 a 16 armas. El número de terminales se elige en el momento del pedido y se cambia más tarde, por lo que su inversión en energía no está limitada al tráfico actual.

Especificaciones técnicas

Donde un sistema dividido de 600 kW gana su lugar

Depósitos de flotas donde los autobuses o camiones se estacionan en filas y la sala de energía puede ubicarse en la pared trasera.

Plazas de autopista donde el espacio en la acera al lado del puesto vale más que el espacio que ocupa el gabinete.

Conversiones de gasolineras donde existe la estructura del dosel pero la sala del quiosco es el único lugar interior.

Sitios urbanos con límites de ruido: el terminal es silencioso y el hardware ruidoso está encerrado fuera de los hogares.

Aparcamientos de varias plantas donde la planta baja está reservada para vehículos y el gabinete habita en un pasillo de servicio.

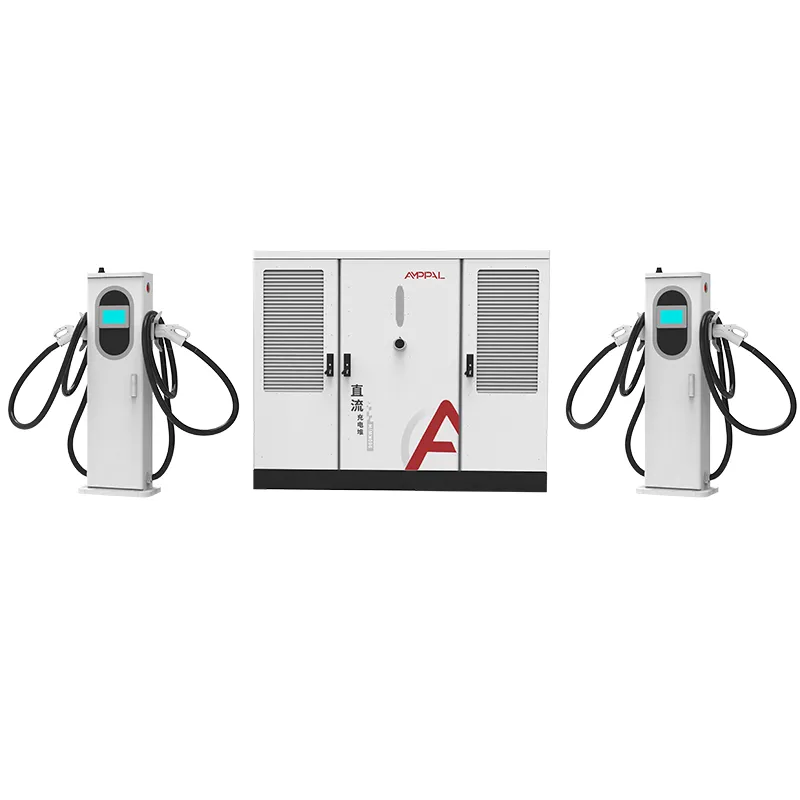

Cómo cooperan el gabinete de energía y los terminales

Dentro del gabinete, los módulos rectificadores convierten la entrada AC480V ±10% en un bus de potencia constante de 300-1000VDC. Un controlador en el lado del gabinete se comunica con cada terminal a través del enlace de CC y decide en tiempo real qué cantidad de los 600 kW recibe cada pistola activa.

Los terminales son deliberadamente simples: contienen el conector, la gestión de cables, el pago o el protocolo de enlace OCPP y, en la variante refrigerada por líquido, un circuito de refrigeración con clasificación de 600 A. Debido a que la inteligencia reside en el gabinete, actualizar un sitio desde terminales enfriados por aire de 250 A a terminales enfriados por líquido de 600 A no requiere una nueva unidad de alimentación.

Cuando un automóvil se detiene, el sistema lee su solicitud de voltaje, asigna energía y aumenta la velocidad. Cuando finaliza la sesión, esa porción del grupo de 600 kW se entrega al siguiente vehículo en cuestión de segundos. Las estaciones en OCPP 1.6 o 2.0 pueden monitorear y limitar todo el sitio de forma remota.

Certificación y Garantía de Calidad

La serie AF-DC-600 sale de nuestra fábrica de Yueqing con los certificados que solicitan los proyectos norteamericanos, respaldados por pruebas que cada unidad repite antes de empacar.

UL 2202-2022 para equipos del sistema de carga de vehículos eléctricos y UL 2231-2 para el sistema de protección del personal; ambos aparecen en la etiqueta de la unidad.

Protección de ingreso IP54 verificada mediante pruebas de polvo y chorro de agua en gabinetes muestreados.

Pulverización salina de 96 horas sobre gabinetes y carcasas de terminales, para sitios costeros.

Cada gabinete realiza un rodaje a plena carga antes de embalarlo; Los registros de prueba se mantienen por número de serie.

Las marcas CE, CB y TUV cubren los mercados que las utilizan, por lo que una línea de producción presta servicio a más de 40 países.

Cómo ensamblamos la serie AF-DC-600

Paso 1. Las bobinas de acero se cortan y perforan en prensas de torreta CNC y luego se cortan con láser donde los perfiles lo exigen.

Paso 2. Los brazos robóticos de FANUC sueldan el marco del gabinete y los gabinetes de terminales en las mismas líneas utilizadas para las unidades de exportación de gran volumen.

Paso 3. Las dobladoras TRUMPF pliegan los paneles; Las carcasas están recubiertas de polvo y curadas en horno.

Paso 4. Los componentes, disyuntores, contactores y distribución del lado de CA se cablean en una línea de montaje de CA dedicada.

Paso 5. Los módulos rectificadores y el controlador se instalan en la línea de CC y se mantienen separados del trabajo de CA para evitar la contaminación cruzada.

Paso 6. Cada gabinete se carga a 600 kW completos en un banco de carga resistivo y se verifica su eficiencia, factor de potencia y ondulación.

Paso 7. Las unidades ejecutan un período de precalentamiento de 48 horas con cargas cíclicas; las fallas se reelaboran y prueban, no se envían.

Paso 8. La inspección final verifica el torque, el enrutamiento de los cables, las etiquetas y los registros de serie antes del embalaje.

¿Es un sistema dividido el diseño adecuado para su sitio?

Elige dividir si planeas crecer, si el área de estacionamiento es valiosa o si necesitas aislar el ruido y el calor. Elíjalo si su cuarto de servicio puede albergar un gabinete de 2200 mm de altura y el sitio tiene un camino para la alimentación de CC.

Omítalo si administra un solo sitio de 2 pistolas sin un plan de expansión: una unidad integrada cuesta menos y se instala más rápido. Omítelo si el sitio no tiene lugar para un gabinete grande, y omítalo si el tráfico es inferior a aproximadamente cuatro sesiones por día por arma, porque la matemática de recuperación de la inversión rara vez funciona con esa utilización.

En caso de duda, envíenos el plano del sitio. Calculamos la longitud del cable de CC, la caída de voltaje y el número de terminales antes de comprometerse.

Por qué los compradores nos comparan favorablemente en sistemas divididos

Precios directos de fábrica de Zhejiang Anfu New Energy Technology Co., Ltd., un fabricante fundado en 2014 con más de 260 empleados.

Entrega en 15-20 días hábiles después de la aprobación del dibujo; MOQ comienza en un contenedor.

Listado UL 2202-2022 y UL 2231-2, no autodeclarado.

OEM/ODM: su logotipo, el color de su HMI, la longitud de su cable, la configuración de su servidor OCPP.

Las más de 200 estaciones de carga que operamos nosotros mismos nos brindan datos operativos que realmente utilizamos en el diseño.

Embalaje y envío

El gabinete se envía en una caja de madera con estructura de acero de aproximadamente 2300 x 1900 x 1150 mm, con acolchado y puntos de elevación; Los terminales viajan sobre paletas con cables enrollados y protegidos. Un contenedor high-cube de 40 pies tiene capacidad para un gabinete y hasta ocho terminales, según la combinación.

Enviamos FOB Ningbo o CIF a su puerto. La factura comercial, la lista de empaque, el conocimiento de embarque y los informes de prueba UL se emiten dentro de los 3 días hábiles posteriores a la carga.

Para pedidos con destino a Estados Unidos preparamos la documentación adicional que solicita su corredor, incluido el certificado de origen.

Servicio Postventa y Repuestos

La garantía estándar de dos años cubre los módulos de alimentación, los terminales y el controlador; Los módulos se reemplazan, no se reparan en el campo.

Se almacenan terminales y módulos de alimentación de repuesto para un envío rápido; Se puede enviar una unidad de cambio antes de devolver la defectuosa.

OCPP permite el diagnóstico remoto: nuestros ingenieros leen registros y ajustan parámetros sin visitar el sitio.

Respuesta las 24 horas sobre reclamos de garantía vía correo electrónico o WhatsApp; Envío de reemplazo dentro de los 5 días hábiles.

Consejos de mantenimiento: limpie los filtros de los terminales trimestralmente, verifique el torque de las terminaciones anualmente y aplique actualizaciones de firmware cuando se publiquen.

Notas de instalación y uso

Incorrecto: montar el terminal donde el cable DC tiene que cruzar el carril del vehículo. Derecha: dirija el alimento por debajo del compartimento o a lo largo de una pared protegida para que no pueda ser atropellado.

Incorrecto: bloquear el panel de ventilación trasero del gabinete. Derecha: mantenga un espacio libre de 500 mm detrás y encima del gabinete para que circule el aire.

Incorrecto: utilizar el terminal como anclaje de tracción para el cable. Derecha: guíe el cable con la mano y deje que el alivio de tensión tome la carga.

Incorrecto: dejar la estación con las credenciales OCPP predeterminadas. Derecha: cambie las contraseñas y habilite el monitoreo remoto antes de la primera sesión del cliente.

Incorrecto: suponer que cada arma puede consumir 600 kW a la vez. Derecha: planifique sesiones sabiendo que el poder se comparte entre 2 y 16 armas.

Comentarios de campo sobre la unidad dividida de 600 kW

Un operador de flota en Jeddah, Arabia Saudita, utiliza tres gabinetes divididos de 600 kW en un depósito de 26 bahías. Su comentario después de ocho meses: los terminales resistieron bien durante el verano, pero la sala del gabinete necesitaba un segundo aire acondicionado. Redujo el tamaño de la habitación, no del cargador.

Un desarrollador de sitios en Kazajstán emparejó el gabinete con ocho terminales refrigeradas por aire en una plaza de la autopista. El factor decisivo, nos dijo, fue poder agregar cuatro terminales más más tarde sin tocar la sala de energía, y los ventiladores de 65 dB nunca llegaron a la zona de espera de los conductores.

Un distribuidor de la Ciudad de México planteó la cuestión contraria: el cable del terminal cuando es nuevo está rígido. Se afloja después de algunas semanas de uso y ahora preflexionamos los cables en la fábrica antes del envío. Su flota de diez unidades no ha visto ningún fallo desde entonces.

Preguntas frecuentes

P: ¿Puedo agregar más pistolas a un sistema dividido de 600 kW más adelante?

R: Sí. El recuento de terminales se establece en el momento del pedido, pero se modifica más adelante; el gabinete ya admite entre 2 y 16 pistolas.

P: ¿El terminal es realmente silencioso?

R: El terminal estándar enfriado por aire es casi silencioso; el refrigerado por líquido zumba tan fuerte como una PC de escritorio.

P: ¿Qué voltaje de entrada necesito en el sitio?

R: AC480V ±10% a 50/60Hz, el estándar comercial norteamericano.

P: ¿Puede un gabinete alimentar terminales en diferentes ubicaciones?

R: A una distancia práctica del cable, sí; Calculamos la caída de voltaje y el tamaño del cable a partir del plano de su sitio.

P: ¿El sistema necesita un transformador?

R: La mayoría de los sitios alimentan el gabinete directamente desde un servicio de 480 V; Si su empresa de servicios públicos suministra media tensión, primero baja un transformador.

P: ¿Qué sucede si falla un módulo de alimentación?

R: El gabinete reduce la potencia de ese módulo y continúa cargándose; cambias el módulo mientras el resto de la estación funciona.

P: ¿Qué conectores están disponibles?

R: CCS1, CCS2, GB/T, CHAdeMO y NACS, en cualquier combinación entre las terminales.

P: ¿Es excesivo un sistema dividido de 600 kW para una ciudad pequeña?

R: Para un sitio de esquina de 2 armas, sí, una unidad integrada es más barata; para cualquier sitio con un plan de crecimiento, no.
