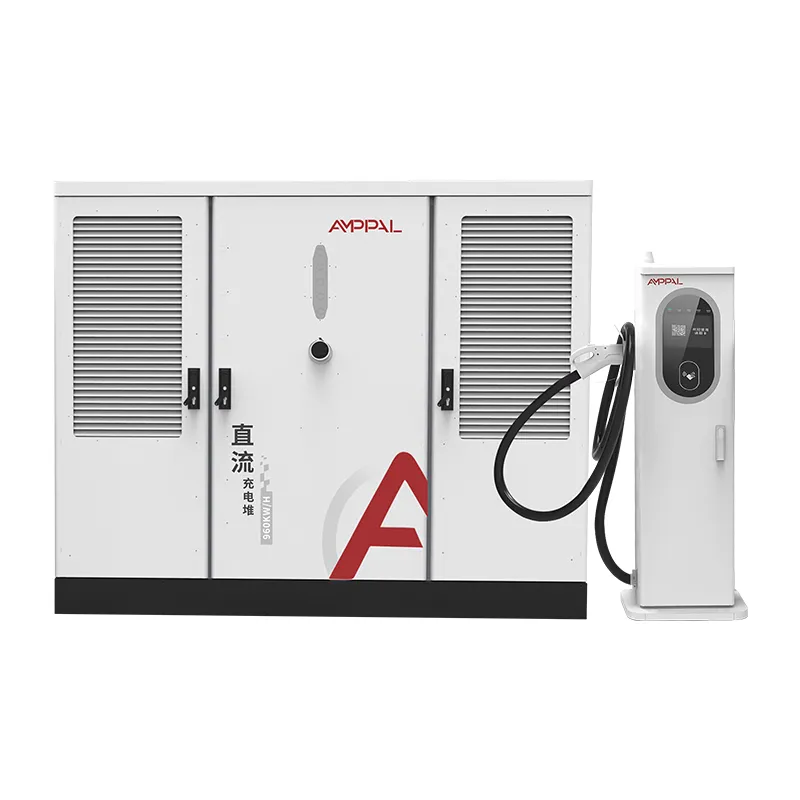

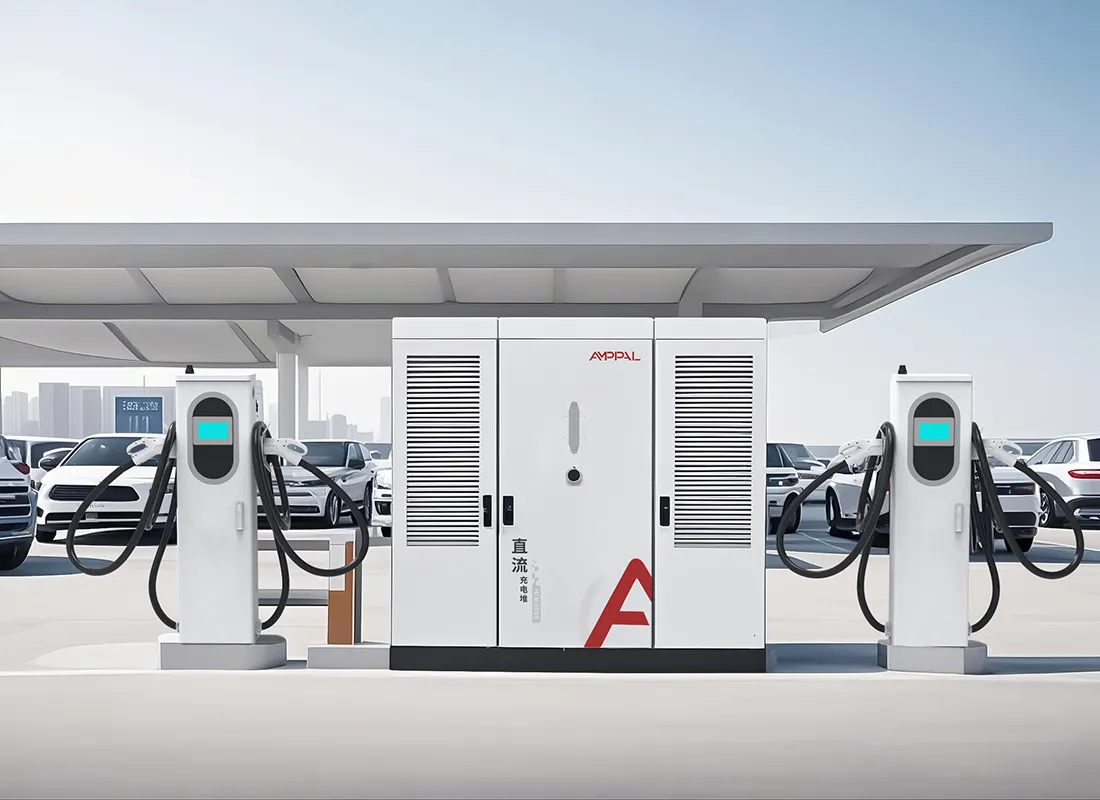

Cargador de vehículos eléctricos ultrarrápido de tipo dividido de 720 kW para flotas de vehículos eléctricos de servicio pesado

Escalando de 2 a 16 armas en un gabinete

Un sitio de recarga es una apuesta a un número que nadie sabe: cuántos coches aparecerán en el tercer año. La serie AF-DC-720 está diseñada para perder esa apuesta con gracia.

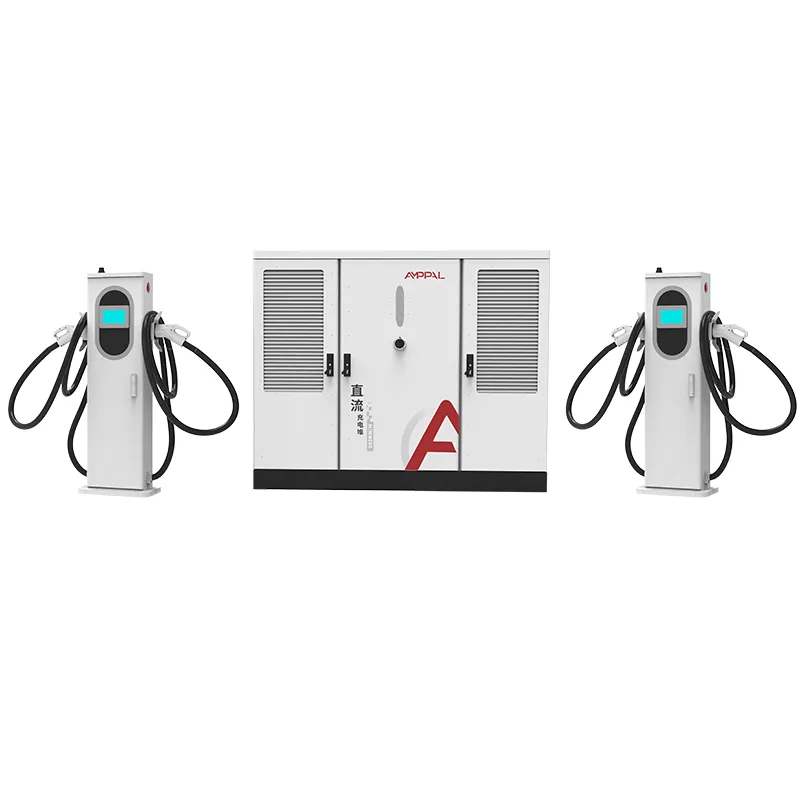

El gabinete está fijado en 720 kW, pero el recuento de salidas es un dial, no una decisión. Dos terminales o dieciséis, se atornillan al mismo gabinete, comparten el mismo grupo de energía y reportan al mismo backend OCPP. Se empieza poco a poco cuando el tráfico es incierto y se amplía donde está demostrado.

Esta página recorre el camino de expansión, el comportamiento de las colas con diferentes conteos de armas y el ritmo de inversión por fases que funciona para los presupuestos reales de las estaciones.

El patrón que vemos en más de 40 países exportadores es consistente: los operadores que escalonan sus terminales vencen a los operadores que adivinan el tamaño final el primer día.

Por qué Gun Count define la experiencia del cliente

La potencia máxima vende el proyecto; El recuento de armas decide si los conductores regresan. La relación entre ellos merece una mirada más cercana.

Más armas significan esperas más cortas incluso cuando el grupo de 720 kW no cambia, porque la potencia por sesión cae antes de que se rechace a un conductor.

Un sitio de 16 cañones con 720 kW proporciona a cada sesión activa aproximadamente 45 kW en promedio, suficiente para una carga lenta pero completa; un sitio de 4 cañones proporciona 180 kW por coche.

Los cálculos de las colas son simples: con 16 armas y una sesión promedio de 15 minutos, el sitio limpia aproximadamente 60 vehículos por hora en plena utilización.

Los compartimentos rápidos y los compartimentos lentos pueden coexistir: asigne terminales refrigerados por líquido de 600 A a camiones y terminales refrigerados por aire de 250 A a automóviles en el mismo gabinete.

Las terminales se pueden organizar en lotes, por lo que el mismo gabinete sirve para 4 armas este trimestre y 8 el siguiente trimestre sin una segunda sala de energía.

El control remoto OCPP le permite limitar la potencia del arma durante las horas pico de la red y aumentarla durante la noche, lo que cambia la experiencia sin cambiar el hardware.

Especificaciones técnicas

Escenarios de planificación para estaciones de 720 kW

Los sitios de carreteras totalmente nuevos se abren con 4 cañones y se agregan 4 más cada seis meses a medida que el tráfico madura.

Centros urbanos donde el propietario otorga espacio para el gabinete ahora y posiciones terminales a medida que los inquilinos se registran.

Híbridos de depósito más público: 2 compartimentos refrigerados por líquido de alta resistencia para la flota, 6 compartimentos refrigerados por aire para el público, todo en un solo gabinete.

Carga temporal o por eventos en la que se instala una configuración de 16 terminales durante una temporada y se retira parcialmente después.

Licitaciones de varias etapas en las que la empresa de servicios públicos aprueba 720 kW de capacidad una vez y el operador realiza fases del hardware.

Lógica de uso compartido de energía entre 2 y 16 salidas

El controlador trata 720 kW como un grupo y cada terminal como un grifo. Cuando comienza una sesión, el grupo compara su solicitud con lo que es gratuito y otorga poder; las sesiones que ya se están ejecutando no se interrumpen, simplemente ven cómo el grupo se reduce a su alrededor.

En 16 sesiones activas, cada automóvil obtiene aproximadamente 45 kW, lo que aún hace que un vehículo eléctrico promedio pase del 20 % al 80 % en aproximadamente una hora. En 4 sesiones activas, cada automóvil puede generar hasta 180 kW y un solo vehículo puede consumir los 720 kW completos si no se carga nada más.

El establecimiento de prioridades en OCPP permite a un operador proteger las bahías de la flota: un depósito puede limitar las terminales públicas a 30 kW y garantizar 600 A para sus propios camiones. Todo esto es configuración, no ingeniería.

Las solicitudes de voltaje también importan. El rango de salida de 300-1000 VCC cubre los automóviles de clase 400 V y los camiones de clase 800 V en el mismo autobús, por lo que ninguna pistola queda varada por la arquitectura.

Pruebas de cumplimiento y garantía de calidad

La flexibilidad de expansión no significa nada si la certificación no cubre la configuración que usted envía, por lo que cada combinación se prueba como un sistema.

La certificación UL 2202-2022 y UL 2231-2 se aplica al gabinete con 2 a 16 salidas, no solo a una configuración de referencia.

La prueba de gabinete IP54 cubre el gabinete y los terminales; Las muestras se prueban con chorro de agua y polvo según el programa de listado.

El factor de potencia se mide a plena carga en cada gabinete y debe leer ≥0,99 antes del lanzamiento.

Un período de prueba de 48 horas ejecuta cada unidad a través de ciclos de carga parcial, carga completa y sin carga, con datos registrados por número de serie.

Las puertas de calidad de fábrica incluyen auditorías de torsión, comprobaciones de enrutamiento de cables y una prueba final de inserción del conector en cada pistola.

Dentro de nuestra fábrica: soldadura robotizada hasta la prueba final

Paso 1. El punzonado CNC y el corte por láser dan forma a las carcasas a partir de bobinas de acero revestidas.

Paso 2. Los robots de soldadura FANUC ensamblan marcos; Las plegadoras TRUMPF pliegan los paneles exteriores.

Paso 3. El recubrimiento en polvo y el curado en horno le dan durabilidad al acabado con clasificación IP54.

Paso 4. El cableado de CA de los disyuntores y la distribución se realiza en la línea de CA; El montaje del módulo de CC se realiza por separado.

Paso 5. El controlador de asignación se actualiza con el OCPP del cliente y la configuración de recuento de terminales.

Paso 6. Una prueba de carga completa de 720 kW verifica la eficiencia, el factor de potencia y la ondulación de salida.

Paso 7. Las unidades ejecutan el período de precalentamiento de 48 horas; cualquier falla desencadena un nuevo trabajo y un nuevo ciclo de prueba.

Paso 8. Inspección final y embalaje; la capacidad anual de la planta supera el millón de unidades y las entregas en 2024 superaron el millón.

Guía de tallas: armas, potencia y comportamiento en cola

Comience con la cola que aceptará. Si el límite es una espera de 10 minutos, una estación necesita aproximadamente un arma por cada 12 vehículos por hora de demanda máxima. Esa regla general sitúa una plaza de carretera concurrida entre 8 y 16 cañones, y un sitio de ciudad pequeña entre 2 y 4.

Luego verifique la potencia por arma. Por debajo de un promedio de 40 kW, las sesiones duran más de una hora y los conductores se van. Si su pronóstico sitúa la potencia promedio por debajo de los 40 kW, la respuesta es menos armas, no más.

No compre 16 cañones para un sitio con 720 kW de capacidad y un volumen diario de 20 coches. El gabinete lo admite, pero el modelo de cola no lo necesita y la inversión del terminal permanece inactiva. Comience en 4, crezca hasta 8, observe los datos.

Una nota honesta: si su sitio nunca excederá los 4 cañones y nunca verá camiones, una unidad integrada con una clase de potencia más baja es la respuesta más barata. La flexibilidad de la arquitectura dividida tiene un precio y no deberías pagarlo por un lote en esquina.

Por qué los operadores de sitios eligen AMPPAL para crecer

Los terminales se solicitan en lotes en un solo gabinete, por lo que la segunda expansión cuesta el envío del terminal, no una nueva instalación eléctrica.

Entrega en 15 a 20 días hábiles después de la aprobación del dibujo y MOQ de un contenedor, que se adapta a implementaciones graduales.

Marca OEM/ODM, longitudes de cable personalizadas y combinaciones de conectores por lote, para que cada expansión pueda seguir el mercado.

Listado UL 2202-2022 y UL 2231-2; CE, CB y TUV para otras regiones.

Un fabricante fundado en 2014 con más de 260 empleados y más de 40 países de exportación, además de más de 200 estaciones que operamos nosotros mismos.

Embalaje, carga de contenedores y documentos

El gabinete está embalado en una caja de madera con estructura de acero y orejetas de elevación; Los terminales están paletizados con cables enrollados y conectores acolchados. Los planes de carga se elaboran por pedido, de modo que un contenedor de 40 pies de alto cubo ocupa el gabinete más el lote de terminal que realmente ordenó.

Los términos son FOB Ningbo o CIF hasta el destino. El conjunto de documentos, la factura, la lista de empaque, el conocimiento de embarque y los informes de prueba de UL salen de nuestra oficina dentro de los 3 días hábiles posteriores a la salida.

Para proyectos por fases, podemos dividir los envíos, enviando el gabinete primero y los posteriores lotes de terminales, con documentación separada cada vez.

Soporte posventa y servicio de campo

Garantía estándar de dos años en el gabinete, terminales, módulos y controlador.

Terminales de repuesto y módulos de potencia en stock; Intercambio entre barcos por fallas de garantía dentro de los 5 días hábiles.

Diagnóstico OCPP remoto para configuración de colas, límites de energía y registros de fallas, sin la visita de un técnico.

Guía de puesta en servicio para cada lote de expansión, incluida una lista de verificación para agregar pistolas a un gabinete en funcionamiento.

Actualizaciones de firmware y plantillas de configuración compartidas con cada cliente, por lo que los nuevos terminales se unen al grupo automáticamente.

Notas de uso para configuraciones de múltiples pistolas

Incorrecto: agregar terminales más allá de las 16 salidas nominales. Derecha: para en el 16 y pide un segundo mueble cuando la cola lo requiera.

Incorrecto: configurar cada arma a la máxima potencia en el backend de OCPP. Derecha: configure límites por terminal para que el grupo no se agote en una sola parada.

Incorrecto: dejar encendidos los terminales no utilizados en invierno. Derecha: utilice el modo de espera por tomacorriente para reducir las pérdidas por inactividad.

Incorrecto: mezclar regiones de 50 Hz y 60 Hz en un alimentador compartido. Derecha: confirme que la entrada del sitio coincida con AC480V ±10 % a 50/60 Hz antes de la instalación.

Incorrecto: saltarse la limpieza trimestral del filtro en terminales enfriados por aire a medida que aumenta el número de armas. Derecha: programar el mantenimiento de la terminal en un cronograma que se ajuste al número de puntos de venta.

Lo que dicen los operadores de las estaciones después de seis meses

Un operador de carreteras en Texas, Estados Unidos, abrió con 6 cañones en un gabinete de 720 kW y se amplió a 12 después de cinco meses. Su informe: el segundo lote de terminales estuvo en línea en dos días y nunca fue necesario abrir el gabinete durante la expansión.

Un gerente de una estación de autobuses en Bakú, Azerbaiyán, utiliza 16 armas en un gabinete y solo se queja de que el tablero del OCPP no muestra el historial de sesiones por arma lo suficientemente atrás para sus informes mensuales. El hardware en sí ha registrado un tiempo de actividad del 99,2%.

Un desarrollador de un centro comercial en Dubai, Emiratos Árabes Unidos, comenzó con 4 pistolas a 720 kW y describe la cola como manejable, pero admite que subestimó cuántos conductores cargarían durante el pico de la tarde y planea un segundo gabinete en lugar de empujar las 16 pistolas en este lugar.

Preguntas frecuentes: ampliar su estación

P: ¿Puede realmente el gabinete de 720kW comenzar con 2 pistolas?

R: Sí, el pedido mínimo es de 2 terminales; Más adelante se agregan más contra el mismo gabinete.

P: ¿Cuánto tiempo lleva agregar terminales a una estación en funcionamiento?

R: Normalmente, un día laborable para el montaje, el cableado y la configuración de OCPP.

P: ¿Qué sucede con la potencia por arma a medida que el sitio se llena?

R: El grupo se divide en partes iguales según solicitud; en 16 sesiones cada uno obtiene unos 45kW, en 4 sesiones unos 180kW.

P: ¿Necesito un alimentador más grande si agrego armas más adelante?

R: No, la entrada de 720 kW sigue siendo la misma; sólo cambia el hardware de salida.

P: ¿Pueden los camiones y los automóviles compartir el gabinete?

R: Sí, con terminales enfriados por líquido de 600A para camiones y enfriados por aire de 250A para automóviles.

P: ¿Es 16 armas el límite estricto?

R: Sí, por gabinete; más allá de eso, agregue un segundo gabinete y mantenga los sitios separados en OCPP.

P: ¿Qué conectores pueden llevar los terminales?

R: CCS1, CCS2, GB/T, CHAdeMO y NACS, asignables por terminal.

P: ¿Cuál es el tiempo de entrega para una implementación por fases?

R: Cada lote se envía entre 15 y 20 días hábiles después de la aprobación del dibujo, por lo que las fases no lo retrasan.
