Sistema de almacenamiento de energía en batería todo en uno de 20 a 50 kW para aplicaciones comerciales y solares

Un gabinete en lugar de tres listas de adquisiciones

Un proyecto de energía solar más almacenamiento normalmente implica tres proveedores: un inversor fotovoltaico, un bastidor de baterías y un controlador que se comunica con ambos. Cada uno tiene su propia garantía, su propio ingeniero de puesta en marcha y su propio juego de culpas cuando el sistema tiene un rendimiento deficiente. Este sistema de almacenamiento de energía en batería todo en uno de 20 a 50 kW para aplicaciones comerciales y solares reúne los tres en una sola entrega.

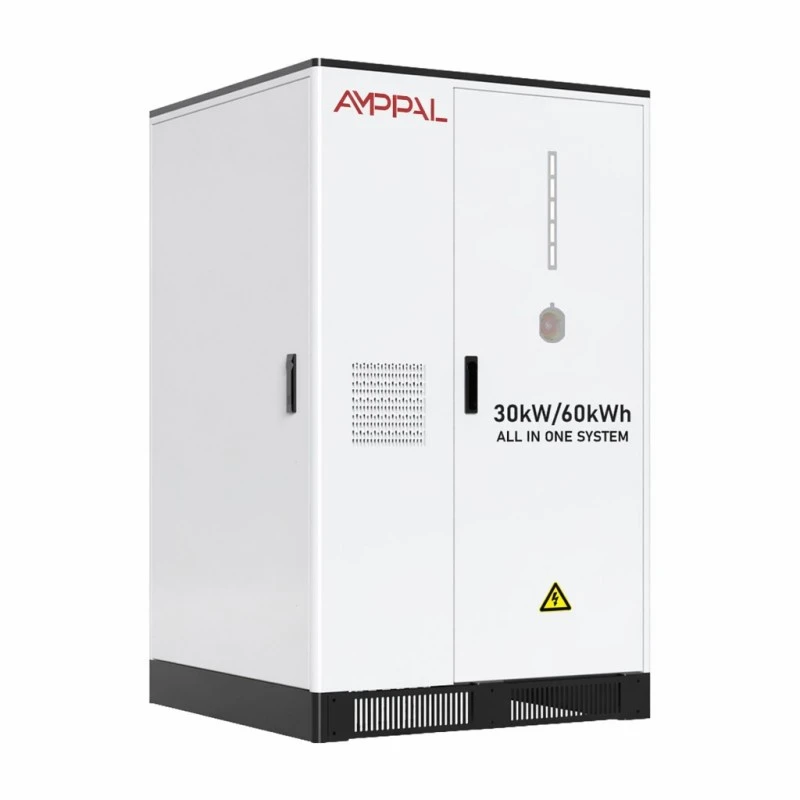

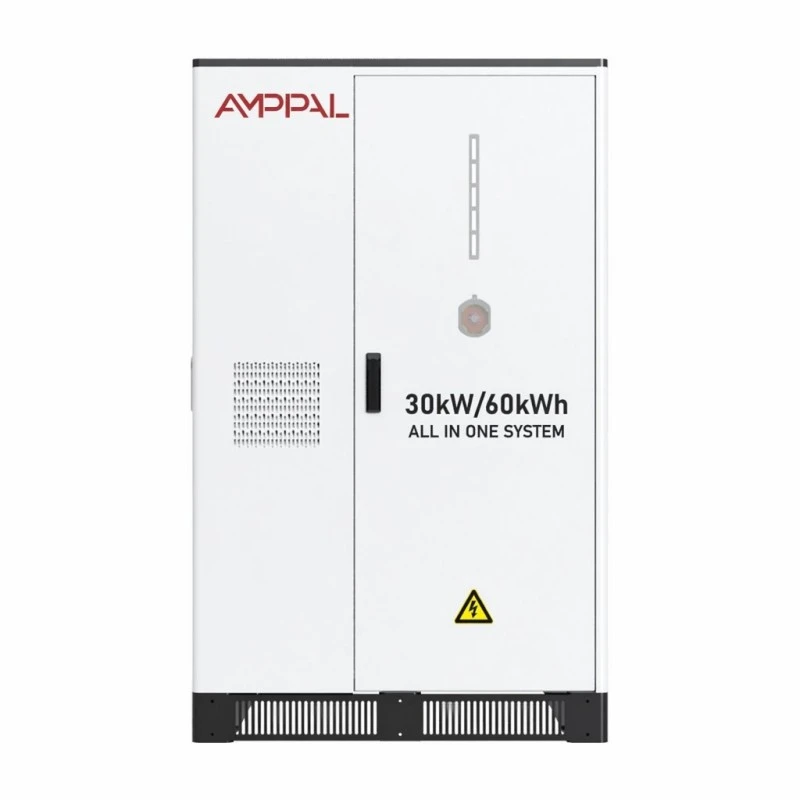

La etapa del inversor acepta hasta 26 kW de CC desde su conjunto de techo (39 kW en el modelo de 30 kW, 65 kW en el modelo de 50 kW) a través de seguidores de 2/4 MPPT, por lo que la batería se carga desde energía solar sin un inversor híbrido separado o una caja de cadena adicional.

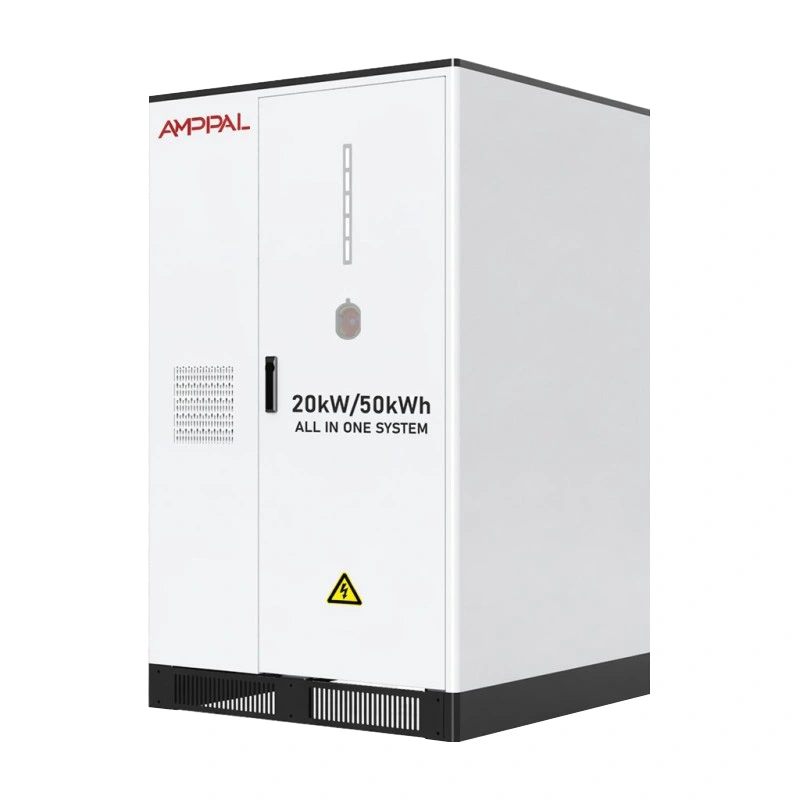

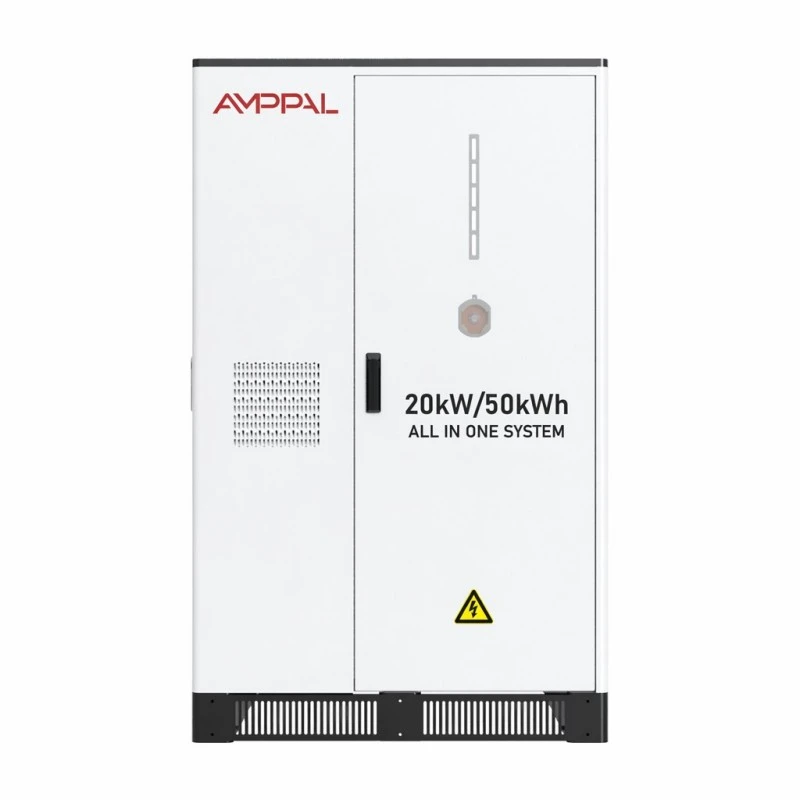

En el interior hay una batería LFP de 51,2 kWh construida a partir de cinco paquetes de 10,24 kWh, además de una lógica de control local que ejecuta el autoconsumo, el cambio de tiempo de uso y el respaldo de la red desde la misma pantalla. Para un sitio que solo quiere autouso solar más cobertura contra cortes, este es el camino más corto desde el pedido hasta la exportación.

Por qué es importante la clasificación de entrada solar

La entrada fotovoltaica máxima de 26 kW en el modelo de 20 kW permite que el conjunto supere la clasificación del inversor; el MPPT limita el excedente en lugar de recortar el rendimiento diurno.

2/4 vías MPPT: dos seguidores como estándar, cuatro donde el techo mira a diferentes azimuts; un lado sombreado no bloquea al otro.

El voltaje nominal de la red es de 380 VCA con tolerancia de 50/60 Hz ±5 Hz, por lo que el mismo gabinete sirve a los mercados de 50 Hz y 60 Hz sin una variante de fábrica.

Con una eficiencia máxima del 97 % y una profundidad de descarga del 90 %, una mayor cantidad de cada kilovatio-hora solar llega a la carga en lugar de perderse en la conversión.

La comunicación a través de CAN/RS485/WiFi cubre monitoreo local, protocolos de enlace del inversor y lecturas remotas sin comprar una puerta de enlace por separado.

Entrada inferior de CA, trifásica de cuatro hilos (3L+N+PE), mantiene el guiado de los cables dentro del zócalo y acorta el recorrido hasta el cuadro principal.

Especificaciones técnicas

Donde un gabinete de 20-50kW se gana el sustento

Pequeñas fábricas con energía solar en tejados y picos de producción por la tarde: el modelo de 20 kW/51,2 kWh cubre un pico de demanda de 20 kW durante aproximadamente dos horas y media.

Hoteles y pensiones que utilizan aire acondicionado con una tarifa según el tiempo de uso: se cargan durante la noche y se descargan a través de la ventana de refrigeración.

Sitios de procesamiento agrícola con calidad de red intermitente: el gabinete atraviesa caídas de voltaje en control local sin software EMS externo.

Cadenas minoristas y talleres que alquilan espacio: un gabinete no necesita una sala de baterías dedicada, solo una plataforma plana de concreto y acceso a cables.

Explanadas de vehículos eléctricos con cargas de carga modestas: almacene de 2 a 4 cargadores lentos en una conexión de red débil sin actualizar el transformador.

Cómo funciona la topología híbrida al día

Por la mañana, los seguidores MPPT alimentan primero la carga solar del edificio. El excedente ingresa a la batería hasta que alcanza el límite de SOC programado, generalmente entre 90 y 100 %, según su plan de tarifas.

Cuando la carga excede la energía solar más la batería, la red cubre el resto sin problemas: una etapa de conversión, no dos cajas negociando sobre un autobús.

Por la noche, la batería se descarga durante las horas pico de tarifa y el EMS reserva un SOC de piso para respaldo de la red. Debido a que el controlador local mantiene el cronograma, una pérdida de conexión a Internet no detiene la lógica de cambio: simplemente detiene el tablero remoto.

Qué contiene el archivo de seguridad

La protección contra incendios es aerosol a nivel del PACK y nuevamente aerosol a nivel del gabinete: dos etapas independientes dirigidas a los dos lugares diferentes en los que puede comenzar un evento térmico.

Las celdas LFP de 3,2 V/100 Ah cuentan con CE y RoHS en el nivel del paquete, y el equipo completo se envía con documentación UN38.3 y MSDS para aduanas y seguros.

La refrigeración por aire inteligente mantiene los cinco paquetes dentro de un rango de temperatura estrecho; la curva del ventilador sigue la temperatura de la celda en lugar de funcionar a máxima velocidad todo el día.

El gabinete IP54 se adapta a posiciones de marquesinas al aire libre y salas de plantas cubiertas; El compartimento eléctrico está separado del compartimento de la batería dentro del gabinete.

El ciclo de vida se establece en >6000 veces a 0,5 °C y 25 °C con al menos un 80 % de retención de energía; un ciclo completo por día laborable son aproximadamente veinte años antes de que se alcance el umbral.

La ventana ambiental es de 0 °C a +50 °C con una humedad relativa de 0 a 95 % y una altitud de 2000 m (reducida arriba); la mayoría de las salas de máquinas sin calefacción se encuentran en su interior.

Cómo se construye el gabinete de 850 kg en Yueqing

1. Entrada de celdas: las celdas LFP entrantes se muestrean por lotes para determinar su capacidad y resistencia interna antes de que comience el ensamblaje del paquete.

2. Conjunto del paquete: los paquetes de 102,4 V/10,24 kWh se sueldan, cablean y prueban el aislamiento con el BMS del paquete instalado.

3. Fabricación del gabinete: la lámina de acero se corta con CNC, se dobla y suelda, luego se pretrata y se recubre con pintura en polvo en la misma línea utilizada para los productos de carga.

4. Integración del inversor: la etapa fotovoltaica, la etapa de CC de la batería y los terminales de CA están conectados con el controlador local en un solo bus.

5. Equipamiento térmico y contra incendios: se instalan y verifican funcionalmente los generadores de aerosol, los conductos de aire y los sensores de temperatura.

6. Ejecución de puesta en servicio: cada gabinete completa una carga y descarga completa de 0,5 °C con el voltaje y la temperatura a nivel del paquete registrados.

7. Simulación de red: las transiciones dentro y fuera de la red se verifican con una fuente de CA programable antes del lanzamiento.

8. Embalaje: el gabinete se atornilla a una plataforma reforzada con indicadores de impacto, se envuelve y se prepara para la carga del contenedor.

Eligiendo entre 20, 30 y 50kW

Haga coincidir el modelo con su peor importación, no con su promedio. Mida la demanda cada media hora que realmente influye en su factura: el modelo de 20 kW transporta hasta 20 kW de carga de la batería, el modelo de 30 kW 30 kW y el modelo de 50 kW 50 kW. Le sigue la energía: 51,2, 61,44 y 107kWh respectivamente.

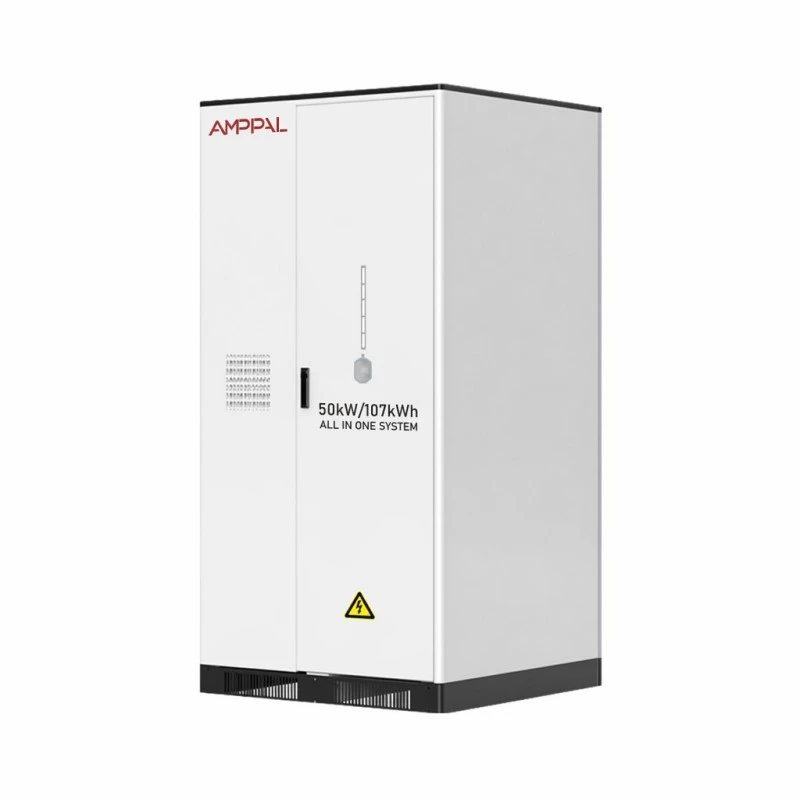

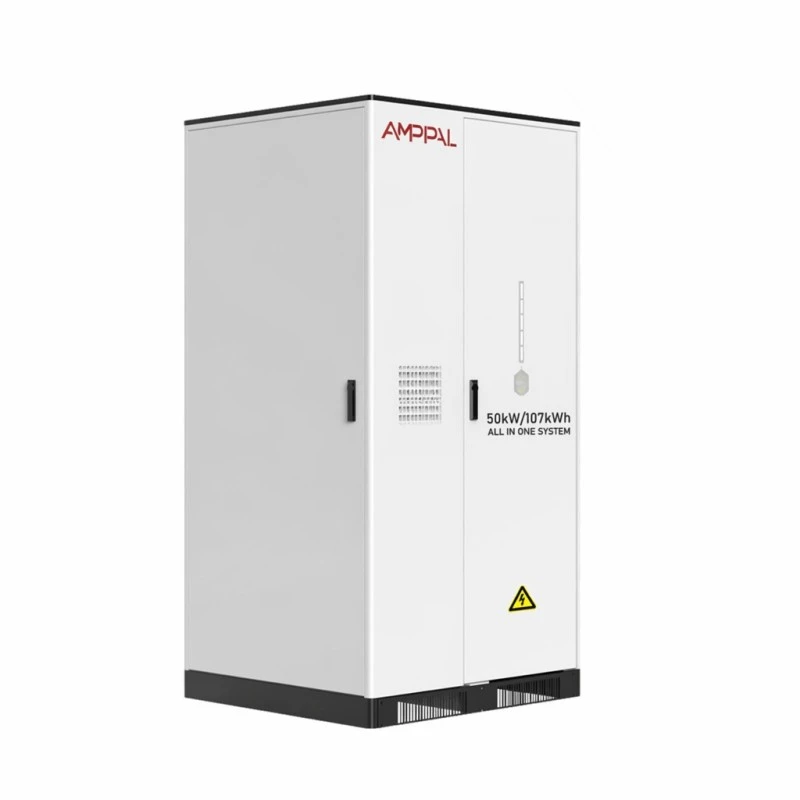

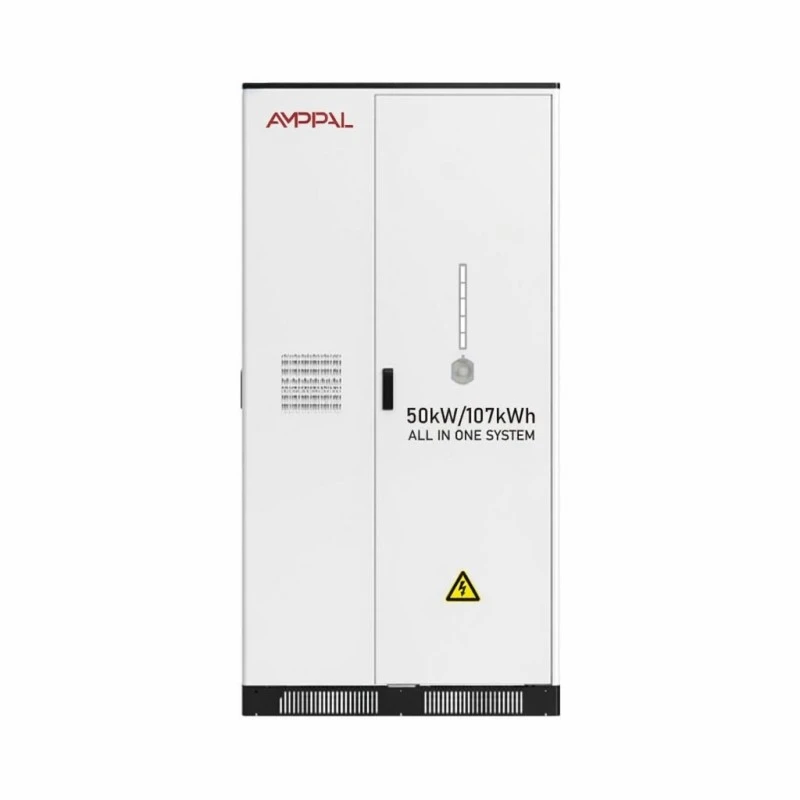

El gabinete de 50 kW es físicamente diferente: 1100*1205*2200 mm y 1200 kg frente a 1000*1106*1640 mm y 850 kg para los dos más pequeños, así que verifique el ancho de las puertas, la carga del piso y el acceso a la grúa antes de comprometerse.

Si su sitio no tiene problemas de importación de red ni dispersión del tiempo de uso, es probable que este gabinete sea el gasto equivocado. Se amortiza mediante el autoconsumo y el cambio de tarifas; sin ellos, una batería es un activo estacionado. Le informaremos eso antes de tomar su pedido.

Comparación de cotizaciones entre proveedores

Pregunte si la eficiencia cotizada es a nivel del sistema o solo del inversor. El nuestro es un máximo del 97 %, medido en el límite del gabinete, incluidas las cargas auxiliares.

Pregunte si la protección contra incendios cubre tanto el nivel del paquete como el nivel del gabinete; una cotización con aerosol para gabinete solo deja los paquetes desprotegidos.

Pregunte cuál es el límite máximo de entrada MPPT; un 'híbrido de 20 kW' que acepta sólo 15 kW de energía fotovoltaica te obliga a comprar un segundo inversor más tarde.

Pregunte sobre el EMS: ¿puede funcionar el controlador local sin la nube? El nuestro sí, lo cual es importante en mercados con conectividad deficiente.

Términos comerciales: 25-35 días hábiles para modelos estándar, cinco años de garantía en el gabinete completo, MOQ de una unidad para pedidos de evaluación.

Envío de un gabinete de una sola pieza

Los modelos de 20kW y 30kW miden 1000*1106*1640 mm y pesan 850-950 kg; el modelo de 50 kW mide 1100*1205*2200 mm y pesa 1200 kg. Cada uno se envía en una plataforma de acero reforzado con espacios para montacargas, listo para recibir una carretilla elevadora en el destino.

Una unidad ocupa aproximadamente un tercio de un contenedor de 20 pies; dos encajan cómodamente con refuerzos. Debido a que la batería está instalada, el envío está clasificado como mercancía peligrosa UN3480: preparamos el informe UN38.3 y la MSDS, y usted debe presupuestar aproximadamente una semana adicional para la reserva de mercancías peligrosas en el puerto.

Los términos son FOB Ningbo o Shanghai como estándar, CIF disponible a pedido. Para el transporte aéreo de una sola unidad, el peso y la clase de batería lo hacen antieconómico; el transporte marítimo o terrestre es la ruta práctica.

Garantía, degradación y cambios de paquetes

Garantía de cinco años para todo el gabinete (paquetes, etapa inversora, ventiladores térmicos y controlador local), no solo para la batería.

Se garantiza que la capacidad mantendrá al menos el 80 % de la energía nominal durante los primeros cinco años en ciclos normales de 0,5 °C; la degradación más allá de eso está cubierta bajo los mismos términos.

Los paquetes son módulos intercambiables: un paquete fallido se cambia en horas sin devolver todo el gabinete, y el BMS se reequilibra automáticamente al reiniciar.

El servicio anual cubre la limpieza del filtro, la verificación del torque de los terminales, la inspección del ventilador y una verificación de capacidad; Nuestro diagnóstico remoto puede detectar primero un paquete débil.

Los paquetes de repuesto y los tableros de control se mantienen en stock y se envían en un plazo de 5 a 7 días hábiles; La garantía extendida a ocho o diez años se cotiza en el momento del pedido.

Errores de instalación que vemos repetidos

Incorrecto: suponer que la salida de 380 V alimenta directamente el equipo monofásico. Derecha: el gabinete es trifásico; divida la carga entre L1/L2/L3 y mantenga el neutro unido según el código local.

Incorrecto: montarlo sobre un suelo de madera o una solera fina. Derecha: el peso de 850-1200 kg necesita una plataforma de concreto o un piso reforzado clasificado para la carga puntual.

Incorrecto: ejecutar cadenas fotovoltaicas de orientaciones mixtas en un seguidor esperando un rendimiento completo. Derecha: utilice la configuración MPPT de 4 vías y asigne a cada acimut su propio seguidor.

Incorrecto: almacenar la batería por debajo de -20°C o cargarla por encima de +50°C. Derecha: respete la ventana de temperatura de almacenamiento de -20 °C a +60 °C y la humedad de funcionamiento de 0-95 % RH.

Incorrecto: enterrar la entrada del cable inferior en agua o escombros. Derecha: mantenga el zócalo despejado: la entrada inferior de CA (3L+N+PE) supone que el área del casquillo permanece accesible.

Qué informan los instaladores y propietarios

Un taller textil en Dhaka, Bangladesh, colocó un modelo de 30 kW detrás de un techo de 40 kWp a principios de 2025. El propietario informó que las horas del generador diésel se redujeron de diarias a unas pocas por mes, y el instalador notó que el MPPT integrado les ahorró una semana de puesta en servicio en comparación con equipos separados, aunque deseaban que la antena WiFi tuviera un cable más largo para su almacén con techo de metal.

Un operador de supermercado en Sofía, Bulgaria, opera una unidad de 20 kW con un diferencial de tarifas día/noche. El administrador de sus instalaciones confirmó que el gabinete paga aproximadamente un tercio de su delta de electricidad mensual y agregó una queja: el ventilador se escucha en el almacén contiguo, por lo que lo trasladaron al muelle de carga.

Un depósito de suministro minero en Lima, Perú, compró el modelo de 50 kW como respaldo después de repetidos cortes de red. Su ingeniero eléctrico elogió la velocidad de transferencia dentro y fuera de la red, pero pidió una alarma local más fuerte: el LED del panel por sí solo era fácil de pasar por alto durante un turno de noche.

Preguntas frecuentes

P: ¿Se puede cargar únicamente con energía solar sin red?

R: Sí, en modo fuera de la red; el MPPT dirige la energía fotovoltaica a la batería y a la carga, con la red solo como respaldo.

P: ¿Cuánto techo tiene el modelo de 20 kW?

R: Alrededor de 4kWp por 20m2 de buen techo, por lo que 26kW de entrada fotovoltaica equivalen aproximadamente a 130m2 de paneles.

P: ¿Qué sucede durante un corte de red?

R: El gabinete pasa automáticamente al modo fuera de la red; el SOC de reserva que usted establece en el EMS define cuánto tiempo funciona el edificio.

P: ¿Cuánto duran los paquetes?

R: Más de 6000 ciclos a 0,5 °C y 25 °C con una retención del 80 %: aproximadamente veinte años con un ciclo por día laborable, menos si se realiza un ciclo más intenso.

P: ¿Se puede reemplazar el inversor por separado?

R: Sí, la etapa del inversor y los paquetes son módulos independientes que se pueden reparar sin tener que devolver el gabinete a la fábrica.

P: ¿Cuál es la eficiencia de ida y vuelta?

R: Máximo 97 % a nivel del gabinete con una profundidad de descarga del 90 %; la reserva DOD del 10 % también extiende la vida útil.

P: ¿Necesitamos una sala de baterías?

R: No. IP54 y la extinción de incendios interna permiten la instalación en una sala de máquinas o en exteriores cubiertos sobre una plataforma de concreto.

P: ¿Cuál es el plazo de entrega?

R: 25-35 días hábiles para modelos estándar de 20/30/50kW; Los voltajes personalizados añaden tiempo.
