Cargador portátil de CA EV de 11kW con diseño de acrílico para viajes y carga en el hogar

No es una Wallbox, sino una herramienta eléctrica de viaje

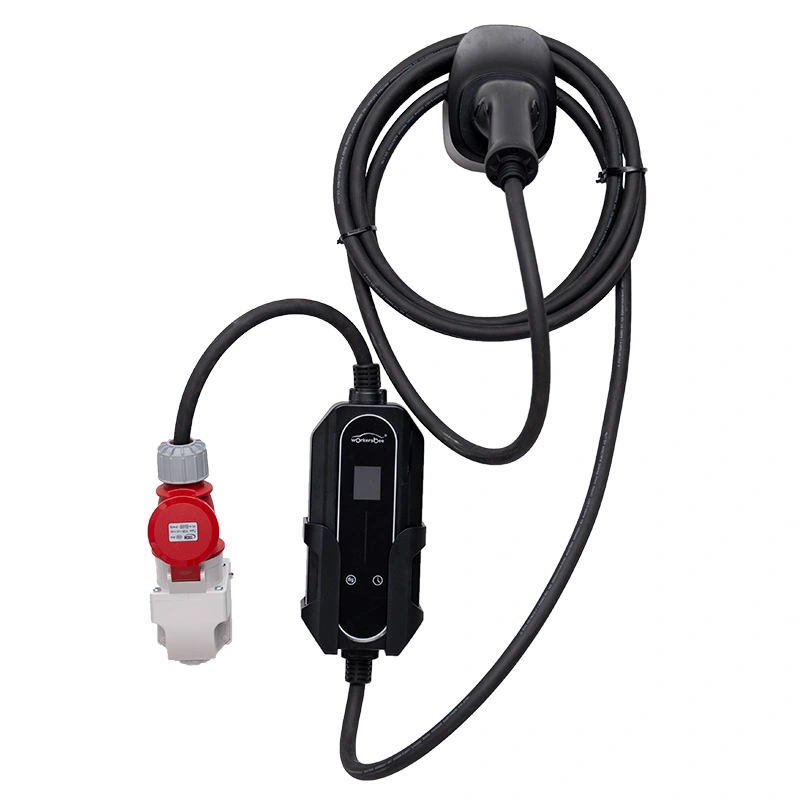

El enchufe CEE rojo de cinco clavijas es la razón por la que existe este cargador.

En la mayor parte de Europa, ese enchufe industrial rojo de 400 V es lo más parecido a un estándar de carga universal: se encuentra en pilares de campings, patios industriales, obras de construcción y edificios agrícolas desde Portugal hasta Finlandia.

El cargador portátil de CA para vehículos eléctricos de 11 kW con diseño acrílico para viajes y carga en el hogar (tipo panel acrílico, AF-AC-11kW) es una caja de PC/ABS con una cara acrílica pulida y una pantalla LCD, diseñada para extraer 16 A por fase exactamente de ese enchufe y entregar 11 kW al vehículo.

Mientras que una caja de pared trifásica fija te compromete a un edificio, esta unidad viaja en el vehículo y convierte cualquier enchufe rojo del continente en un punto de carga. No reemplaza una caja de pared doméstica, es una herramienta diferente para un tipo diferente de conducción.

Por qué es importante la portabilidad trifásica

11kW de una entrada trifásica de 16A significa que no hay búsqueda de circuito de 32A; El enchufe rojo CEE de 16 A es mucho más común en campings y talleres que su primo monofásico azul de 32 A.

Aproximadamente el doble del rendimiento de una unidad monofásica de 7 kW: una batería de 50 kWh se recarga en unas cuatro horas y media.

El panel acrílico y la pantalla LCD sobreviven al manejo del uso comercial: los rayones, los toques con los dedos del combustible y el almacenamiento brusco no opacan la lectura.

El gabinete con clasificación IP55 resiste sitios al aire libre, aire salado costero y polvo de construcción que obstruirían una unidad menor.

La ventana operativa de -30 ℃ a +50 ℃ se verifica en una cámara climática, lo cual es relevante para los inviernos nórdicos y las estaciones de las estepas de Asia Central.

El cable de cinco metros y un cuerpo compacto le permiten llegar al enchufe sin tener que estacionarse, y la unidad se guarda plana en un estuche de transporte.

Especificaciones técnicas

Mercados y carreteras para los que se construyó esta unidad

Giras europeas transfronterizas: un cargador, un enchufe rojo y el mismo conector funciona en Francia, Alemania, los países nórdicos y los Balcanes.

Los sitios industriales y de construcción donde ya existen conexiones trifásicas y un punto de carga permanente necesitarían permisos de construcción.

Depósitos de flotas y empresas de alquiler que mueven vehículos entre sitios y se niegan a instalar cajas de pared en cada patio.

Mercados nórdicos, rusos y de Asia central donde la carga bajo cero es un hecho invernal, no un caso de esquina.

Eventos y exposiciones: cargar vehículos de demostración con una fuente de alimentación para eventos de 380 V en lugar de tender cables de extensión por el pasillo.

¿Qué sucede eléctricamente a 11kW?

La tensión trifásica 380/400V llega a través del enchufe rojo CEE y se convierte, fase a fase, en el único circuito de carga que acepta el vehículo. La caja consume 16 A por fase, lo que es bastante modesto para la mayoría de los suministros de calidad comercial, pero suma 11 kW de rendimiento real.

Antes de energizarse, la unidad se comunica con el automóvil sobre el piloto de control Tipo 2 y verifica que el cargador a bordo del vehículo pueda tomar corriente trifásica. Algunos vehículos eléctricos solo se cargan monofásicos incluso con trifásicos disponibles; la caja informa esto en la pantalla LCD en lugar de fallar silenciosamente.

La protección es más profunda que un disyuntor doméstico: la sobretensión, la subtensión, la sobrecarga, el cortocircuito, las fallas de conexión a tierra, la sobretemperatura, la parada de emergencia y la corriente residual se controlan de forma independiente, y la unidad se desconecta y muestra un código.

Debido a que la entrada es de 380 VCA ±15 %, la unidad tolera redes rurales débiles mejor que los cargadores monofásicos de potencia similar: las caídas de voltaje que paralizarían una carga monofásica de 32 A se absorben dentro de esa ventana.

Certificados que un funcionario fronterizo reconocerá

Los certificados CQC, CE y TUV se emiten por modelo y lote, con números de informe listos para entregar a los agentes de aduanas o autoridades de certificación.

Cada unidad se prueba al 100% (rigidez dieléctrica, resistencia de aislamiento y continuidad de tierra) antes de que se cierre el gabinete, no se toman muestras.

Después del montaje se realiza un rodaje de 30 minutos a plena carga; la unidad debe contener 11 kW sin deriva térmica antes de que se le permita empaquetarla.

La prueba de polvo y salpicaduras IP55 cubre la caja ensamblada completa, incluida la junta del panel acrílico y los prensaestopas.

Resistencia a nivel de lote: ciclo del contactor hasta 10 000 operaciones y niebla salina de 96 horas en el tablero de control y la pantalla LCD.

Validación de la cámara climática entre -30 ℃ y +50 ℃, con comportamiento de arranque documentado en temperaturas extremas de frío.

Del tablero a la caja: la ruta de construcción

La ruta comienza con el tablero de control: ensamblaje pick-and-place, soldadura por ola y luego recubrimiento conformado para proteger los componentes electrónicos de la condensación, un riesgo real en mercados de clima frío donde la unidad se mueve entre -20 ℃ de aire y una cabina cálida.

La carcasa de PC/ABS está moldeada sobre células robóticas desarrolladas con FANUC y TRUMPF en la planta de AMPPAL en Yueqing, Zhejiang; el panel acrílico se corta y pule mediante CNC en las mismas instalaciones, y los productos de CA y CC nunca comparten una línea de montaje.

El montaje avanza a través del montaje de la etapa de potencia, el ajuste del RCD y del contactor, el sellado del prensaestopas, la instalación del panel y el banco de pruebas de dos etapas; cada operador registra el paso con el número de serie de la unidad.

AMPPAL, fundada en 2014, ahora tiene una capacidad anual superior al millón de unidades de carga y ha entregado más de un millón en total. El control de calidad final en cada unidad portátil es manual: sensación del pestillo, alivio de tensión del cable, acabado del panel: los detalles que un usuario toca todos los días.

Verificación de la realidad trifásica: dónde encaja esta unidad (y dónde no)

Tome la unidad de 11 kW si cruza fronteras con regularidad o trabaja desde sitios con suministros trifásicos, y si el cargador a bordo de su vehículo realmente acepta trifásico; consulte primero la hoja de especificaciones del automóvil, porque un automóvil monofásico solo se cargará a aproximadamente un tercio de la capacidad de la caja.

Déjelo en el catálogo si su única fuente de alimentación es un enchufe doméstico monofásico: la unidad es trifásica por diseño y ningún adaptador convierte 220 V monofásicos en 11 kW. Para hogares monofásicos puros, el modelo portátil de 7kW es la opción correcta.

Déjalo si cargas el mismo vehículo todas las noches en un garaje fijo: una caja de pared montada con gestión de carga supera a una unidad portátil en precio y orden.

Y si necesita una carga rápida de 22 kW o CC, esta caja es la herramienta completamente equivocada; estos requieren CA trifásica a 32 A o un cargador de CC en total.

Por qué los distribuidores abastecen la línea de 11kW

Un producto con un comprador claro y desatendido: los operadores comerciales y los viajeros de vehículos eléctricos de larga distancia que no pueden utilizar la carga doméstica.

Plazo de entrega de 15 a 20 días laborables en configuraciones estándar; La marca OEM en el panel acrílico y el embalaje se ejecutan en el mismo cronograma.

Un MOQ modesto permite a los importadores validar el nicho de tres fases antes de comprometer espacio en el contenedor.

Enchufe CEE rojo de 16 A configurado en fábrica, pistola tipo 2 (GB/T bajo pedido) y certificados — CE/TUV/CQC — preparados para el mercado de destino.

AMPPAL exporta a más de 40 países, opera más de 200 estaciones de carga y suministra proyectos como el sitio de hidrógeno verde NEOM; Su socio no es una empresa comercial sino el fabricante.

En caja, palet y listo para usar

Cada unidad de 11kW se envía en una caja de cartón lista para la venta minorista diseñada tanto para redes de mensajería como para exhibición en estantes, ya que esta categoría se vende mucho en línea. El peso total de la caja ronda los 8-10 kg, incluido el cable de 5 metros, lo suficientemente ligero para el transporte aéreo cuando un distribuidor necesita stock rápidamente.

Los pedidos de contenedores contienen entre 80 y 120 cajas por carga de 20 pies, dependiendo del tamaño de la caja, paletizadas, envueltas en plástico estirable y etiquetadas según la marca del comprador.

La documentación viaja con la mercancía: factura comercial, lista de empaque, certificados CE/TUV/CQC e informes de prueba, que es lo que mantiene las importaciones de electricidad trifásica pasando por las aduanas en más de 40 países.

Servicio a través de fronteras

Garantía de 2 años ligada al número de serie, respetada a través de la red de exportación de AMPPAL incluso cuando la unidad cambia de país.

Placas de repuesto, módulos LCD y juegos de cables almacenados y enviados dentro de los 5 días hábiles posteriores a la confirmación.

Diagnóstico mediante código de falla de la pantalla LCD por correo electrónico o WhatsApp; la mayoría de los casos se resuelven sin devolver el hardware.

Actualizaciones de firmware y APP Mini Program distribuidas a través del portal de fábrica durante la vida útil del producto.

Se incluye una guía para el cuidado en climas fríos: deje que la unidad se caliente a más de -10 ℃ antes de cargarla a plena carga en condiciones de frío extremo.

Cinco errores de campo que seguimos viendo

Incorrecto: asumir que cada enchufe rojo del camping tiene una clasificación de 16 A; algunos son de 32 A y otros no están etiquetados. Derecha: comprobar la placa de características del casquillo; la unidad consume 16 A por fase y es segura en cualquiera de ellas, pero el cable y el enchufe deben coincidir.

Incorrecto: aparcar el vehículo con el cable tendido sobre una pasarela peatonal. Derecha: pase el cable por encima o debajo de una alfombra y asegure la pistola después de desenchufarla.

Incorrecto: utilizar una toma monofásica azul de 16 A mediante un adaptador casero. Derecha: utilice únicamente la conexión de cinco pines roja CEE genuina para la que fue construida la unidad.

Incorrecto: cerrar el estuche mientras la unidad está caliente debido a una sesión de carga completa. Derecha: déjelo reposar unos minutos y guárdelo seco y enrollado sin apretar.

Incorrecto: ignorar la advertencia de la pantalla LCD y continuar conduciendo. Derecha: lea el código, borre la causa de la falla y contáctenos con el código si se repite.

Voces desde el carril de larga distancia

Una empresa de logística finlandesa gestiona cuatro vehículos eléctricos de reparto entre Helsinki y Laponia. Su gerente de flota: 'A -25 ℃, la unidad arranca y mantiene 11 kW, mientras que dos cargadores monofásicos que probamos simplemente se detuvieron. Nos gustaría que el cable fuera de seis metros en lugar de cinco: uno de nuestros patios obliga a aparcar en un ángulo muy estrecho.'

Un importador con sede en Kazajstán vende el modelo de 11 kW a contratistas de servicios mineros: 'Los sitios tienen generadores diésel trifásicos, no estaciones de carga. Esta caja convierte la conexión de un generador en un punto de carga en minutos. El panel acrílico ha recibido algunos golpes y todavía parece nuevo, lo que nos sorprendió.'

Una pareja alemana que estuvo de gira por Escandinavia durante dos meses nos escribió a mitad de viaje: 'Todos los campings con un enchufe rojo CEE se convirtieron en una carga completa durante la noche. Planeamos alrededor de enchufes azules antes y desperdiciamos mañanas cazando. La única frustración fue un campamento francés cuyo enchufe rojo se encontraba detrás de una puerta cerrada; ningún cargador resuelve eso".

Preguntas frecuentes sobre el cruce de fronteras

P: ¿Qué enchufe utiliza la unidad de 11 kW?

R: Un enchufe industrial trifásico rojo CEE de cinco clavijas, 16 A y 400 V: el estándar que se encuentra en los campamentos, granjas y talleres europeos.

P: ¿Se puede cargar desde un enchufe doméstico monofásico?

R: No. Requiere trifásico 380/400V; En un suministro monofásico, la unidad no se energizará, por diseño.

P: El cargador integrado de mi automóvil: ¿aceptará 11 kW?

R: Sólo si admite carga CA trifásica; Verifique las especificaciones del vehículo, ya que muchos vehículos eléctricos compactos tienen limitaciones monofásicas.

P: ¿Qué tan rápido se carga realmente?

R: Aproximadamente 50 kWh en aproximadamente 4,5 horas a plena potencia; una parada nocturna añade un día completo de autonomía.

P: ¿Es confiable la clasificación de -30 ℃?

R: Está verificado en cámara climática, con arranque probado en temperaturas extremas de frío; Aún así recomendamos calentar la unidad antes de sesiones de carga completa en condiciones de mucho frío.

P: ¿Funciona en países con redes trifásicas de 230V?

R: La ventana de entrada de 380 VCA ±15 % cubre la mayoría de las redes europeas de 400 V; para redes no estándar, confirme su tensión entre fases con nosotros en el momento del pedido.

P: ¿Qué documentos obtengo para la aduana?

R: Certificados CE, TUV y CQC, informes de prueba, factura comercial y lista de empaque, preparados para exportar a más de 40 países.

P: ¿Es realmente portátil?

R: Entre 8 y 10 kg empaquetados, con opción de estuche de transporte: lo suficientemente pesado como para parecer industrial y lo suficientemente liviano para que lo mueva una persona.
