Cargador portátil para vehículos eléctricos de CA de 3,5 kW para uso residencial

Impermeabilización que sobrevive a una manguera

La forma más rápida de comprobar la honestidad exterior de un cargador es leer su segundo dígito. IP54 significa salpicaduras; IP65 significa manguera. Esta unidad de pared es del segundo tipo.

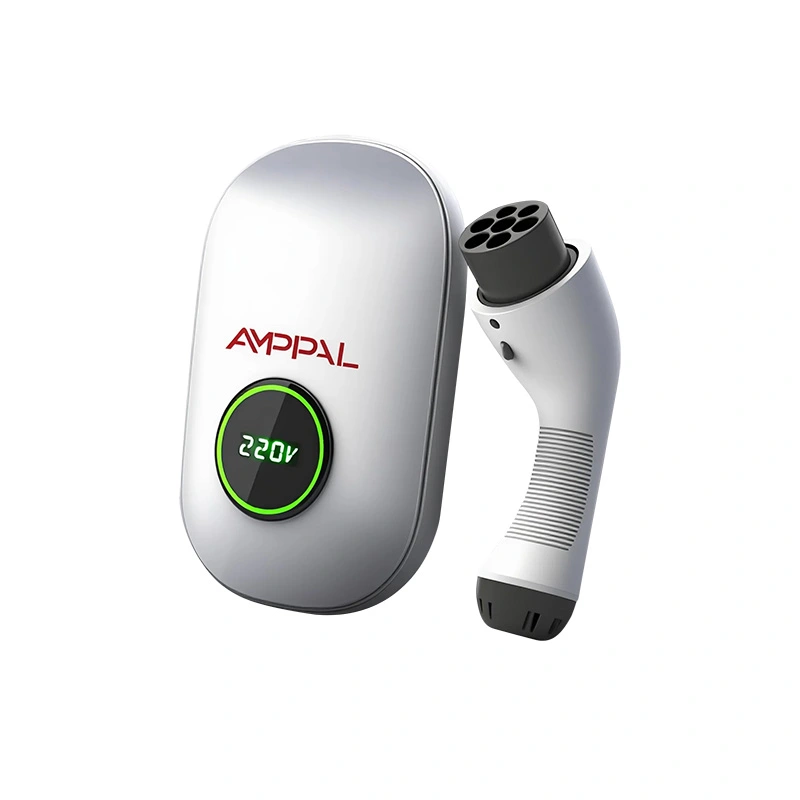

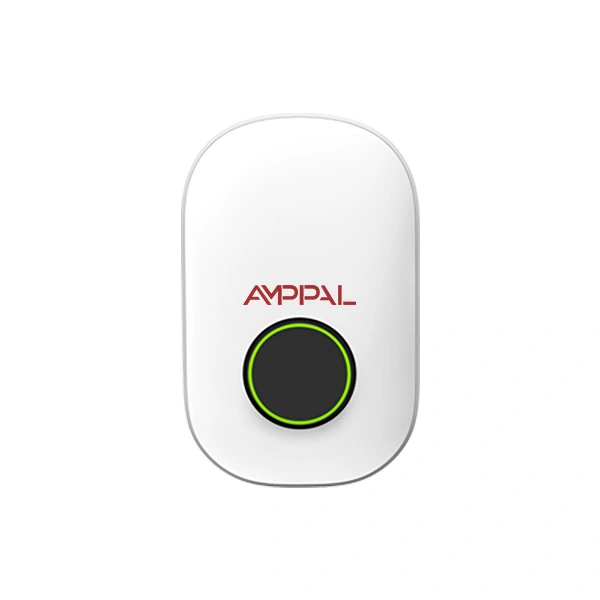

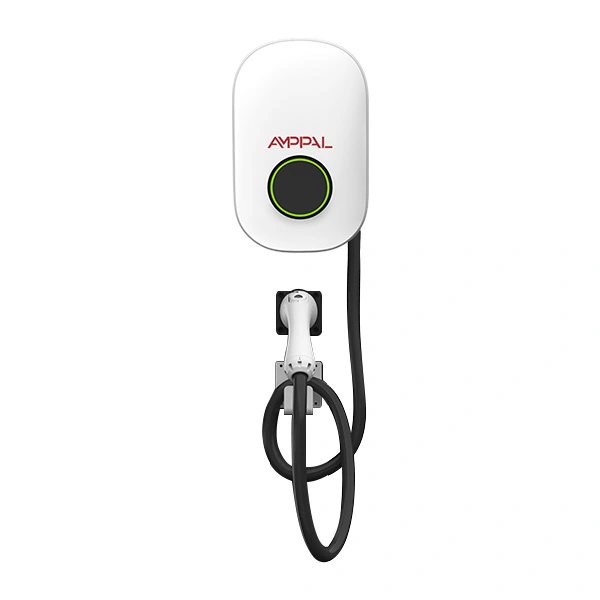

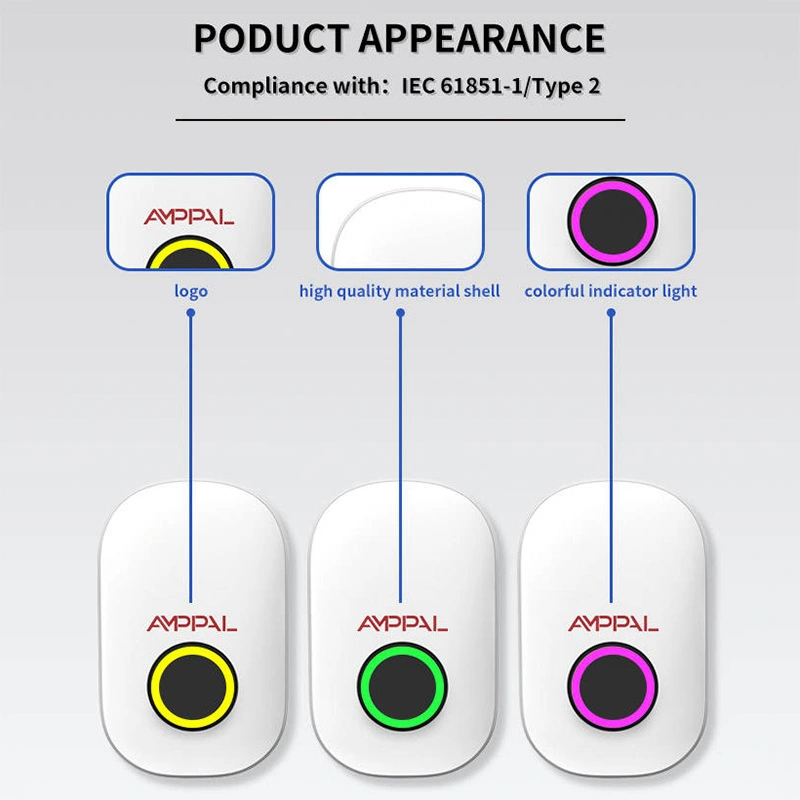

El cargador portátil para vehículos eléctricos de CA de 3,5 kW AMPPAL para uso residencial (AF-AC-3.5-B-A-O-1/2-SF) es una caja de pared con carcasa de plástico de 304 x 191 x 95 mm con un enchufe tipo 2, con capacidad nominal de 16 A en 220 VCA monofásico. Se conecta mediante Bluetooth, WiFi y la aplicación AMPPAL, y tiene una clasificación IP65 con un rango de trabajo de -30 °C a +50 °C.

Lo construimos para lugares donde un cargador normal no sobrevive: aire salado, tormentas de polvo, lluvias monzónicas y la lavadora a presión del equipo de limpieza. La niebla salina, el polvo de sílice y los limpiadores a presión son los tres asesinos; esta vivienda está construida alrededor de los tres.

No hay pantalla táctil que limpiar ni teclado que corroer; la interfaz es tu teléfono. Quitar esas partes es deliberado: menos aberturas en el recinto, menos cosas que puedan atacar el aire salado.

Cinco formas en que IP65 cambia la carga en exteriores

La estanqueidad al polvo se diferencia de la resistencia al polvo: el 6 significa que no entran partículas, ni siquiera en una cantera o en una obra en el desierto.

Se permiten chorros de agua: puede lavar la unidad con una manguera durante la limpieza, que es exactamente como mueren la mayoría de los cargadores exteriores.

La carcasa sellada hace caso omiso de los climas propensos a la condensación; la junta se comprime uniformemente mediante el patrón de tornillos de la cubierta frontal.

El rango de -30°C a +50°C cubre los inviernos nórdicos y los veranos del Golfo sin calefacción ni ventilador.

La carcasa de plástico significa que no hay caminos de óxido: no hay bordes de metal desnudo, no hay pasadores de bisagra que se corroan y un cuerpo es lo suficientemente liviano para que una sola persona pueda instalarlo.

Una cosa menos que puede fallar: sin lector de tarjetas ni teclado significa menos aberturas en el gabinete y menos partes a las que pueda atacar el aire salado.

Especificaciones técnicas

Entornos para los que se construyó esta unidad

Casas y cabañas costeras donde la niebla salina se posa sobre todo lo que se encuentre a menos de 500 metros del agua.

Cabañas en obras de construcción y cobertizos para herramientas en regiones polvorientas, donde el polvo fino se trituraría y formaría conectores más pequeños.

Climas monzónicos: el soporte de pared y el enchufe orientado hacia abajo arrojan agua antes de que se acumule.

Dependencias agrícolas y establos con alta humedad y rutinas de lavado regulares.

Regiones frías donde los inviernos a -30°C acaban con los productos electrónicos más baratos; la unidad está clasificada para toda la gama.

Configuraciones temporales y de alquiler: livianas, montadas en la pared y fáciles de mover entre sitios.

Paredes de garajes y cocheras donde la condensación gotea toda la noche; el tablero sellado protege de la humedad.

Alquiler de propiedades vacacionales donde los huéspedes son exigentes con el equipo; una unidad que sobrevive a un lavado con manguera sobrevive a la mayoría de los huéspedes.

¿Qué pasa dentro cuando llueve?

El agua llega primero a la cubierta frontal. La junta IP65 se encuentra detrás de la cubierta y el prensaestopas sella el punto de entrada; no hay ranura de ventilación para que la lluvia aproveche porque la unidad se enfría por convección a través de la superficie del gabinete.

El enchufe tipo 2 tiene su propia tapa. Cuando se enchufa un coche, el propio conector lleva la impermeabilización; Cuando está inactivo, la tapa evita que la lluvia y el polvo entren en los contactos.

Lo que no significa IP65: inmersión. La clasificación cubre chorros y lluvia, no charcos, así que monte la unidad con el enchufe inclinado hacia abajo y mantenga la base por encima del nivel de inundación. En sitios con lluvia lateral, el zócalo empotrado y la tapa de perfil bajo dan al agua un recorrido más largo antes de que pueda llegar a los contactos.

El comportamiento en frío también merece una línea: el volumen sellado respira poco, por lo que la humedad se bloquea en las juntas en lugar de ser controlada por las rejillas de ventilación. En ciclos extremos de hielo y deshielo recomendamos el montaje debajo de un alero, lo que no cuesta nada y elimina las últimas dudas.

Pruebas detrás de la clasificación IP65

Las muestras por lotes realizan pruebas de chorro de agua IPX5 según IEC 60529: una boquilla de 6,3 mm a 12,5 litros por minuto, rociada desde todos los ángulos durante tres minutos.

Los recorridos de la cámara de polvo verifican que no haya ingreso después de ocho horas según el procedimiento IP6X.

El 100% de las unidades pasan las comprobaciones de continuidad de tierra y dieléctrico de alto potencial.

Ciclos térmicos de -30 °C a +70 °C según IEC 60068, más niebla salina de 96 horas en unidades muestreadas.

48 horas de funcionamiento a carga completa con el gabinete sellado, mientras se registra la temperatura interna.

Componentes que cumplen con RoHS/REACH según ISO 9001:2015; CE según las directivas de Baja Tensión y EMC.

El número de serie de cada unidad está vinculado a sus registros de prueba, por lo que se puede rastrear un certificado de lote hasta un día de producción específico.

Cómo se fabrica el recinto: ocho pasos

Moldeo: la carcasa está moldeada por inyección con la ranura de la junta y los puntos de montaje diseñados en la herramienta.

Asiento de la junta: la junta IP65 se coloca y se comprueba bajo luz de fondo para detectar un cordón continuo.

PCBA: la placa de alimentación, el módulo Bluetooth/WiFi y la medición se encuentran en la línea SMT.

Revestimiento protector: la placa base recibe una fina capa protectora antes del montaje final.

Conjunto de casquillo y prensaestopas, apretado según las especificaciones que hacen que el sello funcione.

Carga de firmware y verificación de emparejamiento de aplicaciones.

Muestreo IP: las unidades de cada lote van a la plataforma de chorro de agua.

Alto potenciómetro, control de calidad visual y embalaje; Los pedidos estándar se envían en 15 a 20 días laborables.

Herramienta adecuada, sitio adecuado: elección de 3,5 kW

3,5 kW es una carga lenta y constante: aproximadamente entre 15 y 17 km de autonomía por hora para un vehículo eléctrico típico y una recarga completa durante la noche para la mayoría de los viajeros. Elígelo cuando el coche estaciona durante horas y el circuito es un circuito de enchufe normal de 16A.

No lo elijas cuando necesites un cambio. Una flota de taxis que circula cada dos horas necesita 7kW u 11kW, y una estación con servicio trifásico no debería utilizar cajas de 3,5kW. Esta es una herramienta doméstica y comercial ligera, no una máquina de rendimiento.

Donde realmente gana: la exposición al aire libre decide, no la potencia. Si la ubicación es costera, polvorienta o helada, la carcasa IP65 se justifica incluso con un rendimiento modesto.

¿Comparando con una unidad monofásica de 7kW? El de 3,5 kW consume 16 A y el de 7 kW consume 32 A; Muchas casas y cabañas antiguas tienen un circuito de 16 A pero no de 32 A. Cuando el cableado dicta la elección, el de 3,5 kW evita por completo tener que volver a cablear.

Por qué los compradores prefieren las unidades exteriores AMPPAL

IP65 se prueba, no se asume: los resultados del chorro de agua y de la cámara de polvo están disponibles por lote.

Control local vía Bluetooth y WiFi con la aplicación AMPPAL; no se necesita una cuenta en la nube para iniciar una sesión.

Carcasa compacta de 304 x 191 x 95 mm y instalación de montaje en pared para una sola persona.

Certificación CE, garantía estándar de 2 años, plazo de entrega de 15 a 20 días hábiles, MOQ 1 unidad.

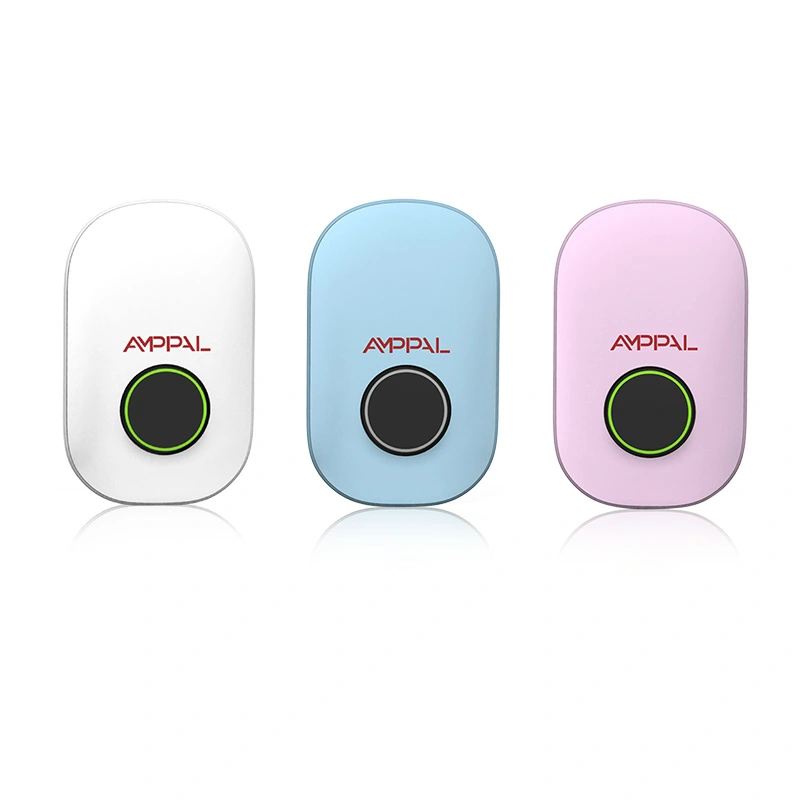

OEM/ODM: logotipo, color de la carcasa y marca de la aplicación personalizados; Exporta a más de 40 países desde 2014.

Repuestos fáciles de almacenar: la junta, la tapa del zócalo y los conjuntos de cables son los únicos consumibles, por lo que un distribuidor puede contener un kit pequeño y cubrir toda la base instalada.

Detalles de embalaje y entrega

Cada unidad se envía en una caja de cartón lista para la venta al por menor de aproximadamente 380 x 280 x 170 mm, protegida con espuma, con soporte de pared, tornillos y manual; El peso bruto es de unos 3 kg.

Cuarenta unidades por palet en dos capas; un contenedor de 20 pies tiene capacidad para unas 1.500 unidades y un 40HQ aproximadamente 3.300, por lo que tanto los pedidos pequeños como los grandes se envían de forma económica. Los distribuidores suelen combinar este modelo con las versiones de 7kW y 11kW en un solo contenedor.

Las cotizaciones son FOB Ningbo o Shanghai, EXW disponibles; la factura comercial, la lista de empaque, el conocimiento de embarque, el certificado de origen y la declaración CE acompañan a cada envío.

Política de soporte y reparación

Garantía estándar de 2 años desde el envío, que cubre defectos de fabricación, incluidos los componentes electrónicos sellados.

Respuesta técnica 24 horas con videodiagnóstico.

Repuestos: kits de juntas, tapas de enchufes y conjuntos de cables a través de DHL/FedEx en un plazo de 2 días hábiles.

RMA por fotos y número de serie: el reemplazo o reparación se confirma antes de devolver cualquier cosa.

El sello es un elemento de desgaste: reemplace la junta si alguna vez desmonta la unidad, e incluimos una junta nueva gratis con cada pedido de reparación.

La reparación en campo es posible en la mayoría de los casos: la cubierta frontal y la junta se quitan con herramientas estándar, por lo que una tapa dañada no significa una unidad completamente nueva.

Notas de manipulación y limpieza

Incorrecto: lavar a presión el enchufe con la tapa abierta. Derecha: cierre la tapa del enchufe y cubra un conector enchufado antes de conectar la manguera.

Incorrecto: montar la unidad en posición horizontal para que el agua se acumule en el borde superior. Derecha: use la inclinación del soporte para que la cara derrame agua.

Incorrecto: perforar una entrada de cable de campo a través del gabinete. Derecha: use el prensaestopas de fábrica; un agujero perforado en el campo es por donde entra el agua.

Incorrecto: dejar la unidad al nivel del suelo en una zona propensa a inundaciones. Derecha: monte por encima de la línea de inundación conocida; IP65 es a prueba de chorros, no de buceo.

Incorrecto: ignorar la junta después de años de exposición a los rayos UV. Derecha: inspeccionar el sello anualmente y reemplazarlo si está agrietado; el kit cuesta menos que el diagnóstico.

Historias de compradores en climas difíciles

El propietario de una casa de campo en la costa noruega montó una junto a un cobertizo para botes a 200 metros del mar. Después de dos inviernos de niebla salina, el único problema fue una tapa rígida, que aflojó con spray de silicona; La electrónica nunca falló.

Un contratista de construcción de Kenia mantiene cuatro unidades de cabañas en una zona montañosa polvorienta. La queja del administrador del sitio es la contraria a la de la mayoría: los dispositivos están tan sellados que el polvo tampoco puede escapar, y en los días soleados se acumula una fina película detrás del marco de la pantalla.

Un campamento minero chileno encargó un lote para alojamiento del personal en altura. Su capataz eléctrico apreció la clasificación de -30°C después de una noche a -18°C; Anteriormente había visto fallar cargadores más baratos por debajo de -10°C.

El hilo conductor de estos informes es que nadie llama por daños causados ​​por el agua. Las quejas son cosméticas, una tapa rígida o un bisel descolorido, que es exactamente lo que debería costarle al propietario un diseño resistente a la intemperie.

Preguntas sobre la carga resistente a la intemperie

P: ¿Puedo realmente rociar agua directamente sobre la unidad?

R: Sí, IP65 protege contra chorros de baja presión desde cualquier dirección; mantenga la tapa del enchufe cerrada mientras usa la manguera.

P: ¿Cuál es la diferencia entre IP54 e IP65?

R: El segundo dígito: 4 resiste salpicaduras, 5 resiste chorros; el primer dígito 6 añade estanqueidad al polvo.

P: ¿La unidad se cargará por debajo del punto de congelación?

R: Tiene una clasificación de -30°C; La gestión de la batería del coche decide cuánta energía acepta en frío.

P: ¿La carcasa de plástico se pone amarilla con el sol?

R: La carcasa está estabilizada contra los rayos UV, pero se espera que la superficie se desvanezca ligeramente después de varios años al aire libre.

P: ¿Qué hace la aplicación sin una cuenta en la nube?

R: El emparejamiento Bluetooth, el inicio/parada y la visualización de energía en vivo funcionan localmente; WiFi agrega acceso remoto una vez configurado.

P: ¿Qué enchufe y cable están incluidos?

A: Un enchufe tipo 2 con cable fijo; CCS y CHAdeMO no se ofrecen en los modelos de CA.

P: ¿Se puede instalar también en interiores?

R: Sí, la carcasa IP65 funciona en cualquier lugar; el uso en interiores simplemente deja espacio libre sin utilizar.

P: ¿Cuál es el plazo de entrega?

R: 15-20 días hábiles para modelos estándar, MOQ 1 unidad.
