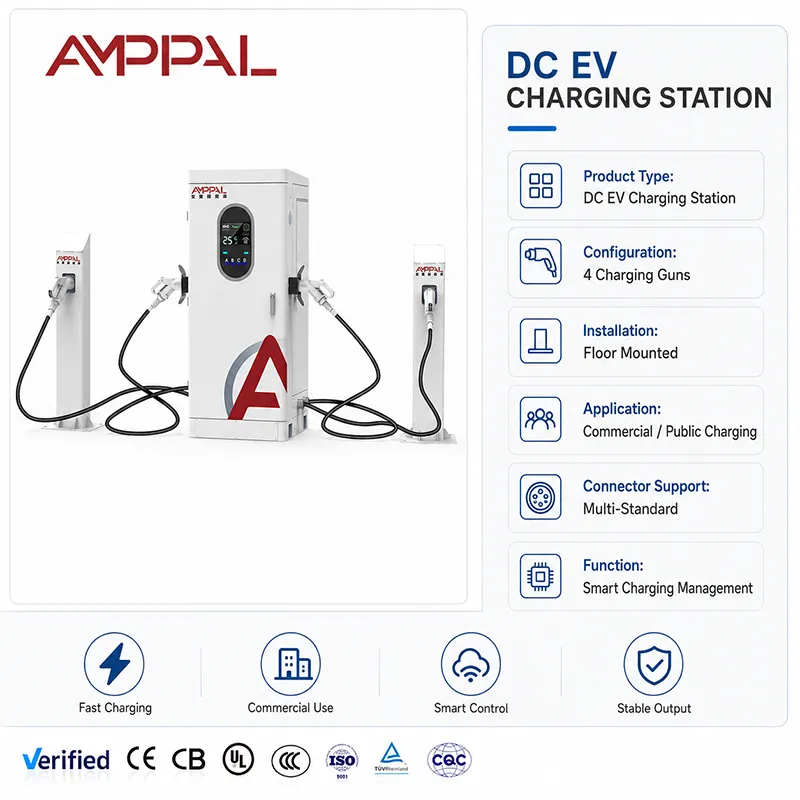

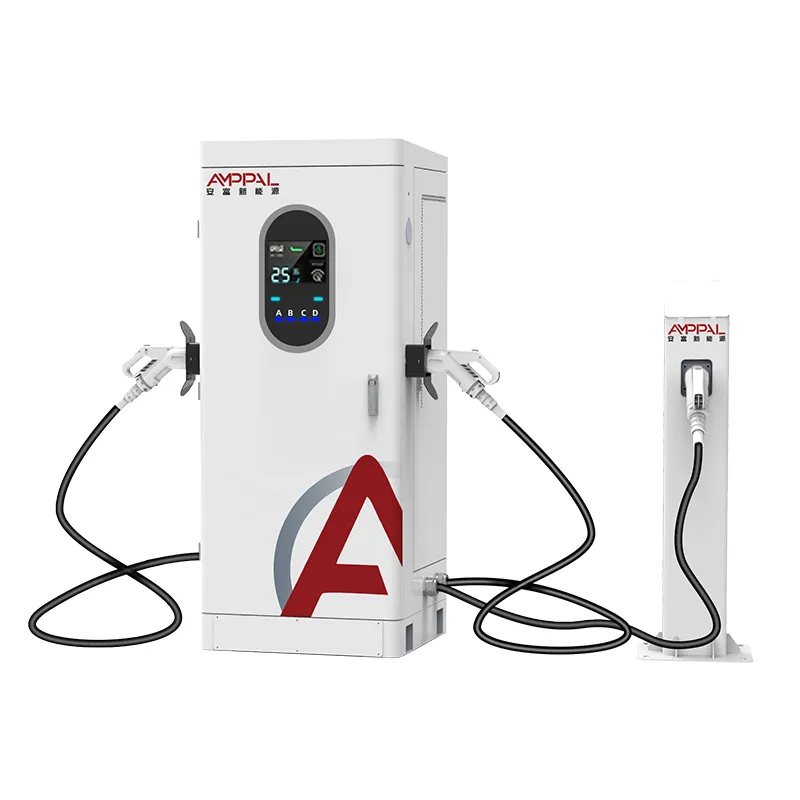

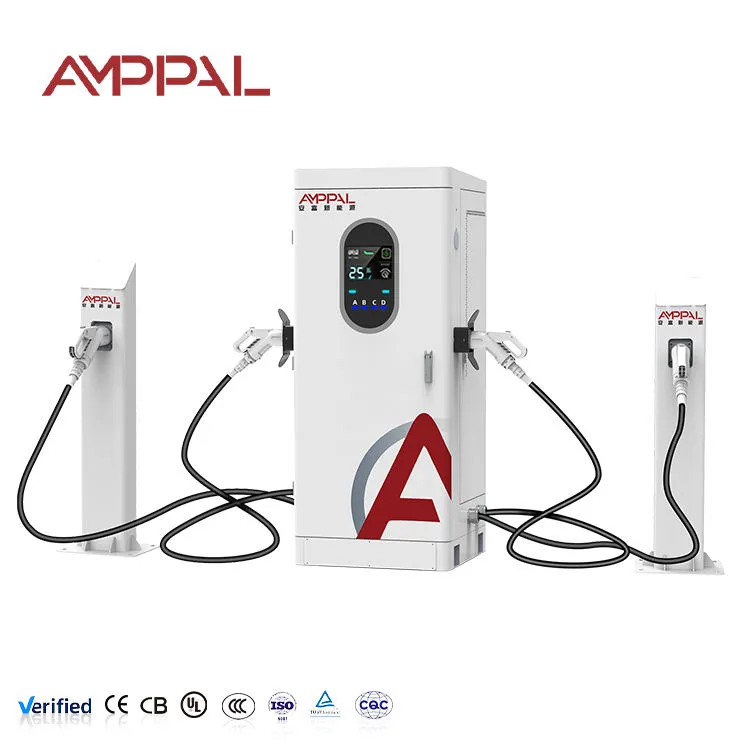

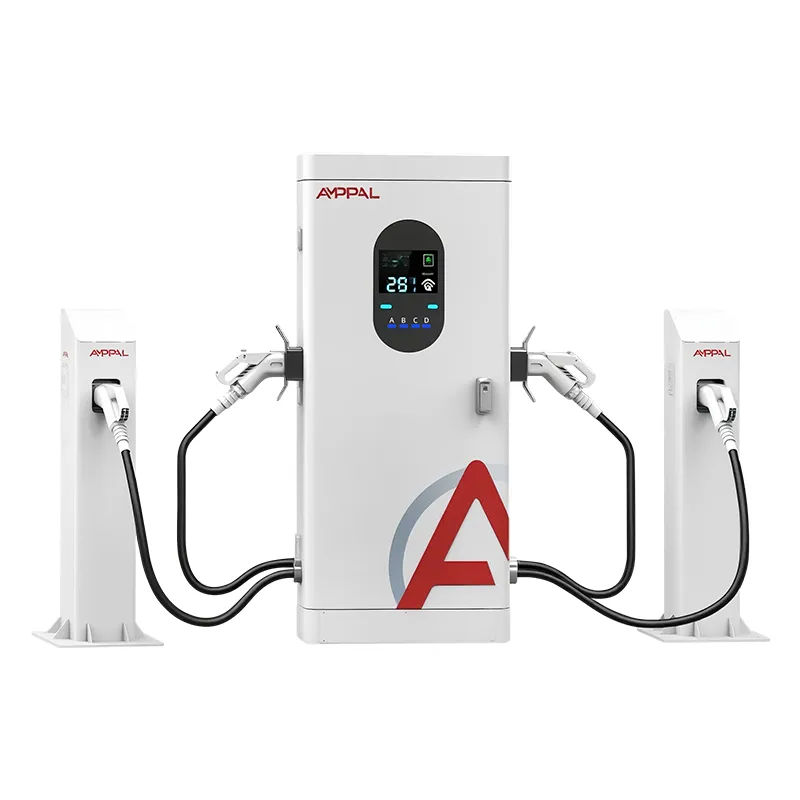

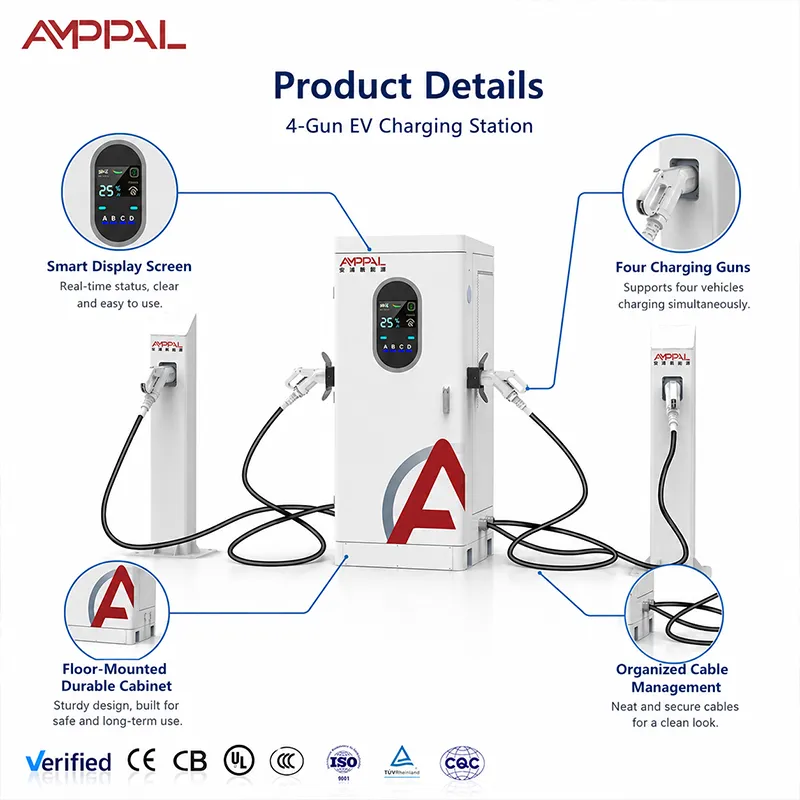

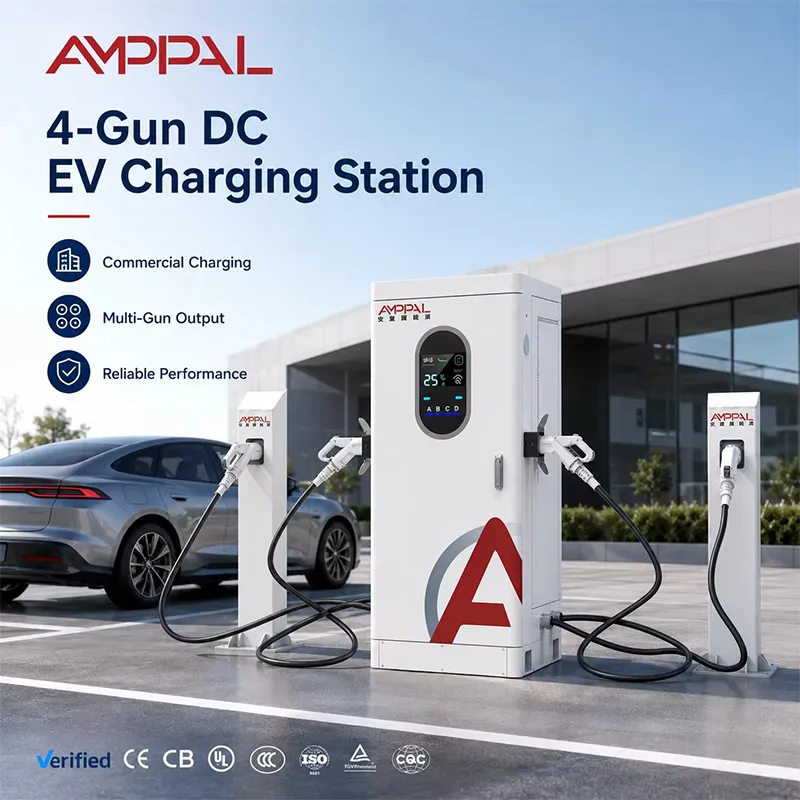

Estación de carga rápida para vehículos eléctricos de CC con múltiples conectores de 160 kW para flotas comerciales

Lo que le permite comprar 160 kW repartidos en cuatro cañones

La mayoría de los constructores de estaciones empiezan con la pregunta equivocada: "¿Qué tamaño tiene el cargador?" en lugar de "¿cuántos vehículos al día debe atender?" Esta página hace la aritmética que haría un banquero antes de firmar. El AF-DC-160-Y-D-Z-4-H es un gabinete de CC integrado con cuatro pistolas (160 kW de salida, posiciones A/B/C/D, una entrada de 380 V) y todo su argumento económico es que el número de armas, no la potencia máxima, establece el límite de ingresos. Una sola pistola de 160 kW sirve para un coche a la vez.

Piense en ello como un seguro de capacidad. Los coches que llegan a una estación real son una lotería: un taxi que quiere 40 minutos, un viajero que quiere 20, un camión que quiere 90. Una unidad con un solo arma serializa esa lotería: cada coche espera su turno.

Los argumentos económicos a favor de cuatro armas en lugar de una

Misma potencia, hasta cuatro sesiones simultáneas: este gabinete y uno de 160 kW de una sola pistola consumen la misma alimentación; el gabinete simplemente impide que un automóvil bloquee toda la cola.

La utilización de armas aumenta porque el listón para ocupar un arma es más bajo: cualquier automóvil puede tomar cualquier posición, mientras que un carril rápido solo de 800 V rechaza de plano los automóviles más antiguos de 400 V.

El tiempo medio de espera disminuye sin comprar más red: la teoría de las colas en la práctica: cuatro servicios cortos superan a uno largo por la misma energía.

Los objetivos de ingresos por pistola son más fáciles de alcanzar: 160 kW divididos entre cuatro pistolas dan un promedio de 40 kW por posición, y un día de sesiones constantes rinde más que los mismos kWh con una sola pistola.

Menor costo de instalación por vehículo servido: un gabinete, un alimentador, una base, un registro OCPP, en comparación con dos unidades de una sola pistola.

El límite máximo de 250 A es bastante generoso: a 400 V, una sola pistola puede generar 100 kW; a 800 V, un solo coche consume hasta 160 kW. La piscina rara vez constituye el cuello de botella en el tráfico mixto.

Especificaciones técnicas

Tipos de sitios donde el recuento de armas supera la potencia unitaria

Estacionamiento en lugares de trabajo y depósitos donde los automóviles permanecen entre 30 y 90 minutos; el tiempo de permanencia es lo suficientemente largo como para que un promedio de 40 kW no sea un compromiso.

Lotes municipales en aceras o supermercados con ráfagas de llegada impredecibles.

Sitios con un límite estricto de red: 160 kW es a menudo el consumo más grande que tolera una asignación modesta sin una actualización del transformador.

Estaciones de combustible de franquicia que agregan sus primeras islas de vehículos eléctricos a la capacidad eléctrica existente.

Astilleros de flotas cuyos vehículos sean de clase 400V; El diseño de cuatro cañones mantiene cargados a todos los vehículos sin un carril de alto voltaje.

Cómo una piscina de 160 kW sirve a cuatro vehículos en secuencia

El gabinete mantiene el grupo en un total de 160 kW y lo distribuye según la regla que usted establezca: por orden de llegada, incluso dividida o con prioridad. En condiciones de división uniforme, cuatro cañones ocupados funcionan cada uno cerca de 40 kW; un coche de 50 kWh que se incorpora con un estado de carga del 40 % sale en aproximadamente 60-75 minutos.

El detalle del dinero es la utilización. Un cargador de 160 kW de una sola pistola no genera nada mientras está inactivo; este gabinete gana algo cuando cualquiera de sus cuatro puestos está ocupado. Haz la aritmética con tu propia tarifa: 40 sesiones diarias de 20kWh de media cada una son 800kWh a través del gabinete.

Los datos de la sesión regresan por arma en OCPP 1.6/2.0, por lo que puede observar la utilización semana tras semana y cambiar las reglas de asignación cuando una posición tiene un rendimiento inferior. Ese circuito de retroalimentación es la diferencia entre poseer un cargador y poseer una línea de ingresos.

Lo que realmente cubren nuestros informes de prueba

Pruebas de tipo dieléctrico y EMC de gabinete completo, no muestras solo de módulos: el archivo que un oficial de licitaciones europeo realmente quiere leer.

Niebla salina durante 96 horas sobre el gabinete IP54 y las carcasas de las armas, con fotografías dentro del informe.

Un análisis de inmersión térmica a 50 °C muestra dónde se reduce la producción, por lo que el plano del sitio nunca descubre el límite en agosto.

Verificación de ingreso IP54 en sellos y prensaestopas, además de golpes mecánicos en el gabinete.

Certificados CE, TUV, UL, CB y CCC vigentes y disponibles a pedido, con el registro de prueba serializado por unidad.

Cómo 1 millón de unidades al año de capacidad mantiene los plazos de entrega entre 15 y 20 días laborables

1. Chapa metálica: corte por láser TRUMPF y plegadoras CNC en Yueqing; el gabinete comienza como una bobina de acero, no como una pieza de catálogo.

2. Recubrimiento en polvo con muestreo por lotes de niebla salina.

3. PCBA en la línea de CC dedicada: los pisos de ensamblaje de CA y CC están separados, por lo que las herramientas y la limpieza nunca se mezclan.

4. Conjunto de barra colectora y módulo de potencia con herramientas de torque controlado; Se registra cada articulación.

5. Cableado de cuatro pistolas: contactores por posición, medición y alivio de tensión.

6. Pruebas de protocolo de enlace de firmware y OCPP contra una plataforma de prueba.

7. Quemado de carga completa en un banco de carga, registrado por gabinete.

8. Control de calidad final, serialización y entrega al embalaje: es por eso que el presupuesto estándar dice entre 15 y 20 días hábiles, y por eso normalmente lo superamos.

Guía de tamaños: cuando 160kW supera a 2x80kW o a un solo 160kW

Compare tres opciones en su sitio. Una sola pistola de 160 kW: el gabinete más barato, la mejor experiencia con un solo vehículo, el peor comportamiento en las colas. Dos unidades de una sola pistola de 80 kW: dos carriles, pero cada una tiene un límite de cerca de 80 kW y usted paga por dos alimentadores y dos cimientos. Un cuatro cañones de 160 kW: cuatro carriles desde un alimentador; un automóvil solitario todavía obtiene hasta 160 kW (el techo de 250 A lo permite a 800 V).

Cuando no es así: si sus conductores son todos camiones que necesitan más de 150 kW por sesión, cuatro carriles con un promedio de 40 kW es la forma incorrecta: compre unidades grandes dedicadas. Si las sesiones deben durar menos de 15 minutos, nada en la clase de 160 kW soluciona eso. Y si en su sitio nunca hay más de dos autos a la vez, una unidad de dos armas cuesta menos.

Cinco hechos contractuales sobre los que los compradores preguntan primero

Plazo de entrega: 15 a 20 días hábiles desde el depósito y la aprobación del diseño (escrito en la cotización, no descubierto más tarde).

MOQ: indicado por modelo en la cotización; Las unidades de muestra se envían primero para que la afirmación de calidad sea comprobable antes que el volumen.

Garantía: dos años, nivel de módulo y pistola: las piezas que fallan, no la pintura.

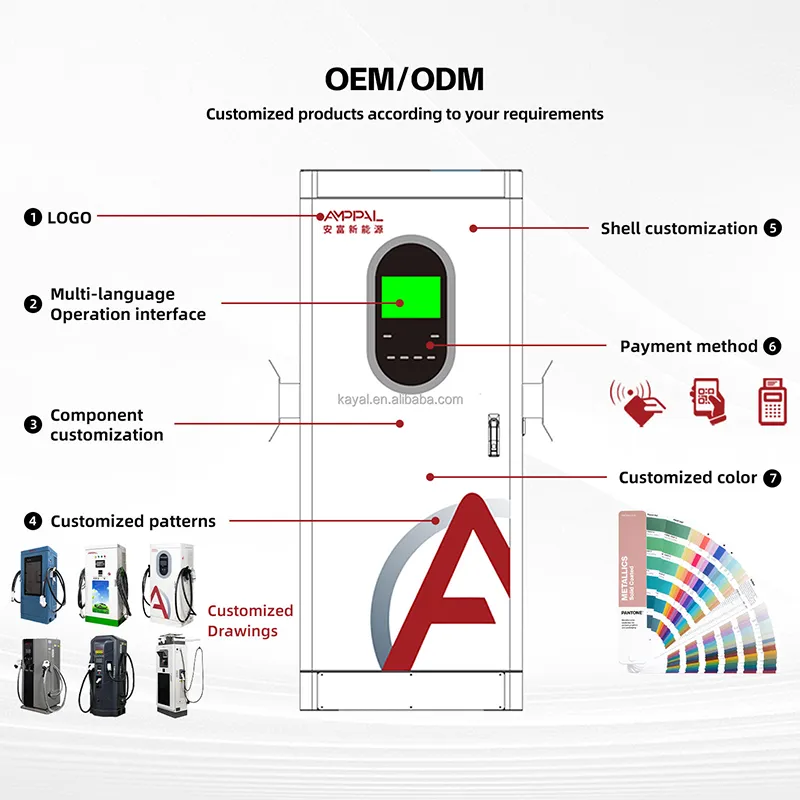

Personalización: marca OEM, color, etiquetas de pistola y denominación del backend en el momento del pedido; La fábrica ha realizado OEM/ODM para compradores en más de 40 países.

Escala de referencia: más de 1 millón de unidades entregadas acumuladas hasta 2024, más de 200 estaciones operadas por nuestro propio equipo, 500 unidades refrigeradas por líquido para NEOM saudí: la fábrica tiene un papel en el juego.

Envío de un gabinete de 1820x750x735 sin drama

La envolvente de la caja mide aproximadamente 2,0 x 0,95 x 1,0 m, incluidos los compartimentos para armas revestidos de espuma; el gabinete se desplaza en posición vertical y las armas están aseguradas contra el movimiento. El peso bruto aparece en la lista de embalaje, que enviamos antes de que salga el camión para que su transportista pueda planificar sin sorpresas.

El transporte marítimo es estándar: FOB, CIF, CFR o DDP desde Zhejiang. Un cuartel general de 40 pies tiene capacidad para seis cajas seguidas según nuestro plan de almacenamiento estándar; Los diagramas de carga finales se confirman por pedido porque las mezclas varían.

Los documentos (factura comercial, lista de empaque, conocimiento de embarque, certificado de origen) provienen de nuestro mostrador de exportación, que realiza envíos a más de 40 países anualmente. Los importadores primerizos reciben por adelantado una lista de verificación de documentos; hemos visto qué aduanas piden qué.

Plazo de dos años, envío de piezas en 48 horas

Plazo de dos años. Para un operador que calcula números de utilización, la cifra relevante es nuestro envío de piezas en 48 horas, no la duración de la garantía en sí.

Envío en 48 horas de repuestos almacenados (conjuntos de armas, módulos, controladores) desde la planta de Yueqing.

Diagnóstico OCPP remoto para problemas de configuración y firmware; la mayoría de las entradas cierran sin una visita al sitio.

Lista de verificación anual: limpieza de filtros, reapriete de barras, inspección de contacto de pistola: la enviamos con cada pedido.

Llamada de puesta en servicio con un ingeniero en la primera sesión.

Los repuestos a nivel de módulo se conservan durante todo el período de garantía, por lo que un módulo fallido es un intercambio, no un ticket de reparación.

Hábitos del operador que prolongan la vida útil del arma

Incorrecto: dejar que los conductores saquen el conector tirando del cable. Derecha: agarrar el mango y montar un pequeño letrero; los contactos de la pistola son un elemento de desgaste y la garantía de dos años no cubre el abuso.

Incorrecto: enrollar un cable de 7 m alrededor de la funda en un clima helado. Derecha: bucles sueltos y una inspección de primavera de la chaqueta en busca de grietas.

Incorrecto: establecer una división uniforme cuando un arma se encuentra en una zona muerta que nadie usa. Derecha: verificar los datos OCPP por arma mensualmente y cambiar una posición de bajo uso a prioridad o mover su regla.

Incorrecto: hacer funcionar el gabinete con un generador sin una conexión a tierra neutral adecuada. Derecha: alimentación estable de AC380V+-15%; El diagrama de cableado del manual cubre los detalles de conexión.

Incorrecto: limpiar la pantalla táctil con aerosoles solventes. Derecha: un paño de microfibra seco; Los disolventes nublan la pantalla durante una temporada.

Comentarios del comprador desde los sitios de trabajo

El franquiciado de una estación de combustible en Polonia colocó un gabinete al lado de dos unidades de una sola pistola existentes y observó cómo el gabinete de cuatro armas ganaba a ambos en los picos de fin de semana: la cola se extendía a lo largo de cuatro carriles en lugar de apilarse detrás de uno. Su queja: el valor predeterminado de división uniforme del primer firmware desabastecía su cabina de taxi prioritaria, lo que solucionó con un cambio de regla en la aplicación.

Un operador de almacén en México pasa ocho camionetas de reparto por un gabinete durante la noche. Nos dijo que el plazo de entrega de 15 a 20 días hábiles importaba más que el precio: el cargador antiguo falló en diciembre y el nuevo se envió antes de las vacaciones. El problema: su electricista quería los terminales de entrada en el lado izquierdo; los nuestros se encuentran en la parte inferior, por lo que el trazado de los conductos tomó una hora adicional.

Un comprador municipal en Chile probó la unidad de muestra durante un mes en una estación de autobuses antes de realizar un pedido por volumen. El envío de repuestos en 48 horas fue citado en su evaluación de la licitación como la razón por la que AMPPAL ganó. Nota menor: deseaba que la banda de LED tuviera un patrón "reservado" constante; Se incluyó una nota de firmware en nuestro trabajo pendiente.

Preguntas sobre el retorno de la inversión que respondemos sobre 160 kW

P: ¿A cuántos automóviles al día puede dar servicio un gabinete de cuatro pistolas de 160 kW?

R: Depende del tiempo de permanencia, pero una cifra de planificación realista es de 30 a 60 sesiones en un día de funcionamiento de 14 horas con un promedio de 20 a 30 kWh por sesión. Por debajo del promedio de 30 kWh, la piscina rara vez permanece inactiva por mucho tiempo.

P: ¿40 kW por pistola es demasiado lento?

R: Para un coche de 50kWh del 20% al 80%, unos 45 minutos a 40kW. Si su audiencia espera sesiones de menos de 30 minutos, evalúelas: este gabinete es una obra de economía, no un récord.

P: ¿Un solo automóvil de 800 V realmente obtiene 160 kW?

R: Hasta el límite de salida de 250 A, a 800 V, es decir, 160 kW completos; a 400 V, un automóvil solitario tiene un límite de cerca de 100 kW. La pantalla muestra la figura en vivo.

P: ¿Qué cálculos de recuperación recomiendas?

R: Modelo de ingresos por arma: horas ocupadas multiplicadas por la potencia promedio multiplicada por el margen tarifario. Ejecútelo para un arma y para cuatro; el gabinete de cuatro armas suele ganar con unas 15 sesiones diarias.

P: ¿Puedo agregar este gabinete a un alimentador de 160 kW existente?

R: Sí, consume la misma alimentación de 380 V CA que una sola unidad de 160 kW. La diferencia está puramente dentro del gabinete.

P: ¿La garantía cubre las armas?

R: Dos años, incluidos módulos y armas, con envío en 48 horas para repuestos almacenados. Los daños en los cables causados ​​por el abuso del conductor no están cubiertos.

P: ¿Qué pasa si mi sitio supera los 160 kW?

R: Conserve este gabinete y agregue un segundo; cada uno es independiente de su propio alimentador. Muchos operadores construyen capacidad en pasos de 160 kW exactamente por esta razón.

P: ¿La plataforma de carga puede ser OCPP 1.6 y 2.0?

R: Ambos son compatibles. Probamos el protocolo de enlace en su plataforma antes del envío.
