Cargador EV de CC con pistola múltiple de 120 kW para carga de múltiples vehículos y flotas

Lo que realmente hace el gabinete de cuatro armas de 120 kW

Conecte un solo vehículo eléctrico al AF-DC-120-Y-D-Z-4-H y consumirá los 120 kW completos; conecte un segundo y el gabinete reducirá silenciosamente el presupuesto a 60 kW cada uno. Esa nueva división, no el módulo de potencia en sí, es lo que decide si los conductores le dejan una reseña de cinco estrellas o una perorata de una estrella.

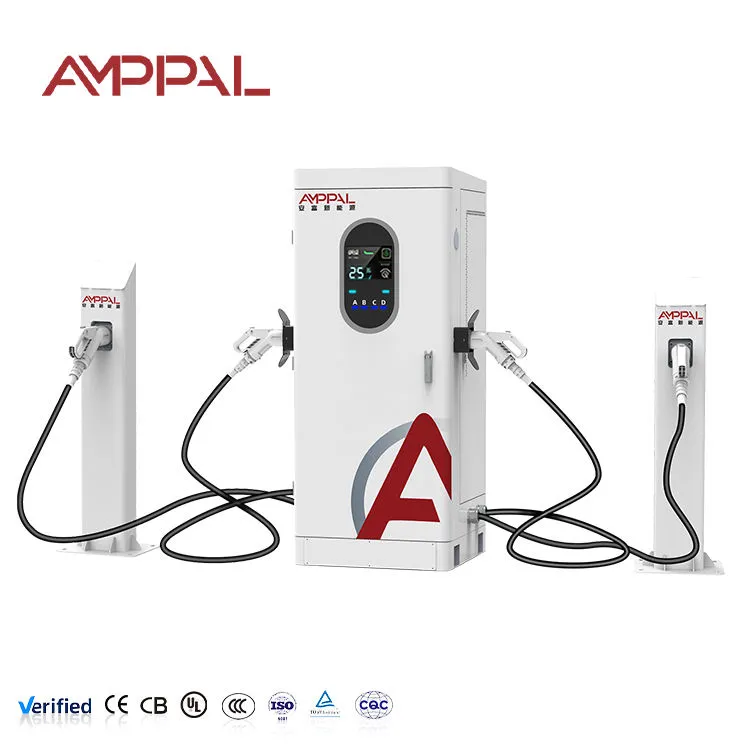

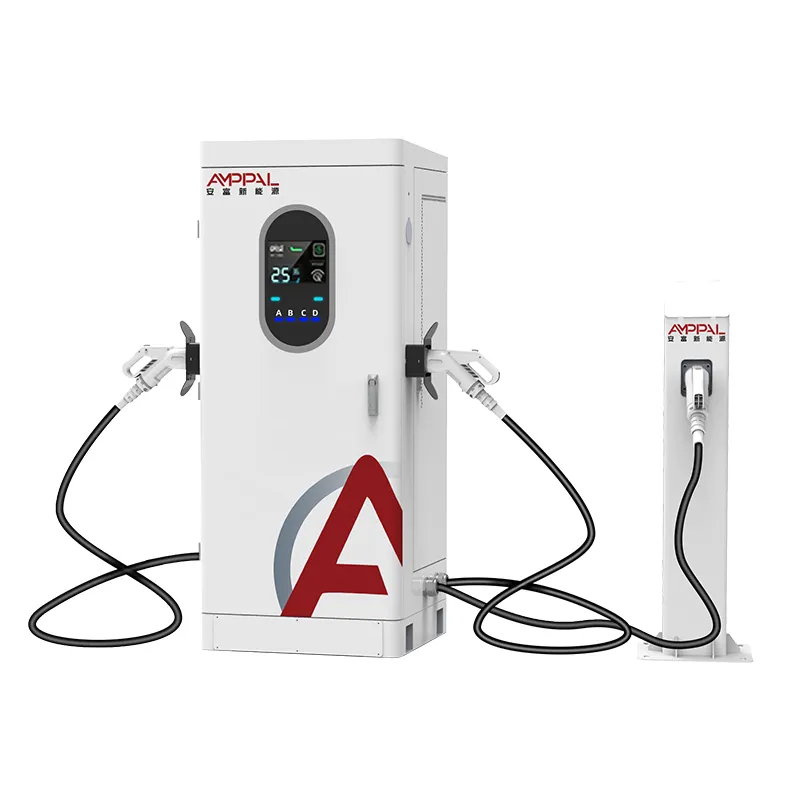

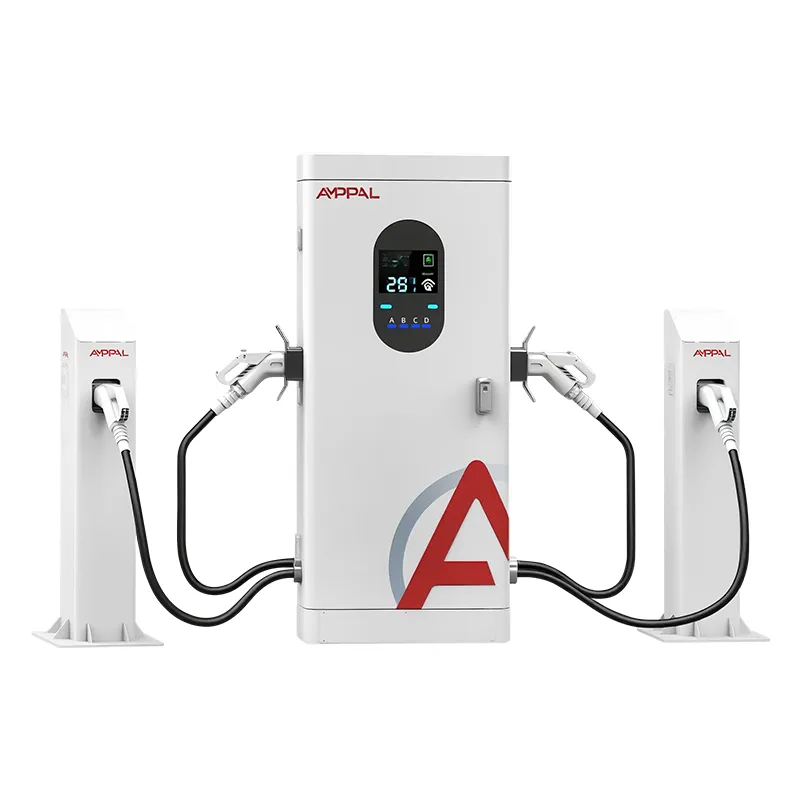

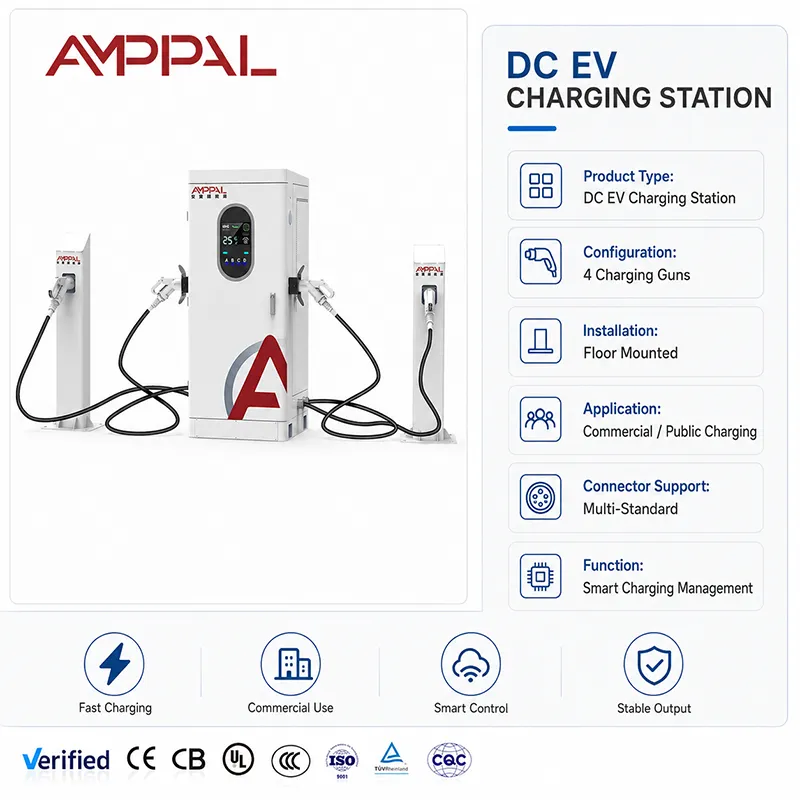

Este cargador de CC para vehículos eléctricos con múltiples pistolas de 120 kW para múltiples vehículos y carga de flotas es un cargador de CC con múltiples pistolas integrado: un gabinete, una entrada de 380 V CA y cuatro salidas que comparten un único grupo de energía. No son cuatro cargadores atornillados entre sí. Se trata de una máquina de 120 kW cuyo software decide adónde va la energía, segundo a segundo. Los operadores que entienden ese software dan forma a la experiencia de las colas.

Cinco cosas que cambia el motor de asignación

Las reglas de asignación las establece usted, no la fábrica: por orden de llegada, división uniforme o arma de prioridad, que se cambian en la pantalla táctil o a través del backend de OCPP, sin apertura del gabinete.

Las armas inactivas dejan de pagar alquiler: cuando la posición C está vacía, su parte fluye automáticamente a las armas ocupadas. 120kW nunca se queda solo en un enchufe no utilizado.

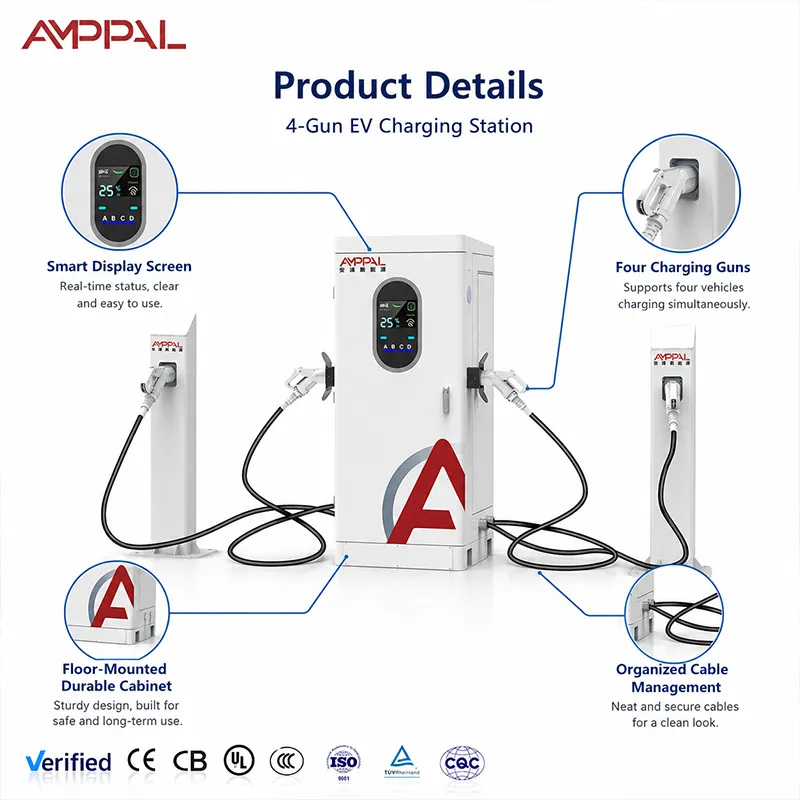

La pantalla dice la verdad: cada sesión muestra voltaje y corriente en vivo, por lo que el conductor que "redujo la velocidad" puede ver que se trata de una asignación, no de una falla. Esa pantalla pone fin a más argumentos que cualquier ticket del servicio de asistencia técnica.

Los límites actuales son parte de la matemática: la salida alcanza un máximo de 250 A, por lo que un vehículo de 800 V por sí solo puede consumir los 120 kW completos, mientras que un automóvil de 400 V alcanza un máximo de alrededor de 100 kW. El gabinete muestra ambos números en vivo.

Especificaciones técnicas

Donde un divisor de 120 kW se gana el sustento

Depósitos de taxis urbanos: tres taxis consumen 30 kW cada uno, mientras que un sedán de alto voltaje se lleva el resto del grupo.

Estacionamiento en hoteles y centros comerciales: los huéspedes que pasan la noche cargan a un ritmo relajado; un visitante diurno por sí solo se acerca a los 120 kW totales.

Patios de flotas pequeñas con 4 a 8 vehículos eléctricos y una sola línea de alimentación de 120 kW que el propietario no actualizará.

Paradas en la carretera con llegadas en ráfaga: cuatro cañones absorben una pequeña ola sin un segundo transformador.

Centros de transporte compartido en climas cálidos: el enfriamiento por aire forzado y el gabinete IP54 soportan días de 40 grados y aceras polvorientas.

Cómo decide el gabinete quién obtiene qué

El controlador toma muestras continuamente de la solicitud de cada arma conectada: voltaje de la batería, demanda actual y la regla que seleccionó. El sistema por orden de llegada es el predeterminado: el primer automóvil recibe lo que pide, el segundo toma lo que queda y los que llegan más tarde se reparten lo que sobra. Incluso la división divide el grupo entre las armas ocupadas.

Esto es lo que realmente sienten los conductores matemáticos. Un solo coche: la piscina completa. Dos coches: 60kW cada uno. Cuatro automóviles: 30 kW cada uno, suponiendo que los vehículos puedan aceptar esas cifras. Dos advertencias importan. Primero, el techo de 250 A: una batería de 400 V que solicita 300 A tiene un límite de cerca de 100 kW, por lo que el momento de "120 kW completos" pertenece a los vehículos de 800 V.

Lo que el conductor ve, entonces, es un descenso cuando alguien nuevo se conecta y una lenta disminución de la corriente a medida que su propia batería aumenta. Ninguna de las dos es una falta. La pantalla muestra la nueva división en un segundo y la banda LED cambia de color para que la cola sepa qué arma está libre.

Puertas de calidad detrás de las marcas CE, TUV, UL y CB

Prueba de tipo en el gabinete completo, no en una muestra de banco: EMC, resistencia dieléctrica y conexión a tierra de protección verificadas en la unidad de 1820x750x735 tal como se envía.

Rocío de sal de 96 horas sobre recintos y carcasas de armas: el control de corrosión costera que importa en los sitios del Golfo y el Sudeste Asiático.

Remojo térmico a 50 °C de temperatura ambiente con las puertas cerradas; la curva de reducción está impresa en el manual, no descubierta en el sitio.

Prueba de lluvia y polvo IP54 en sellos de puertas y prensaestopas antes de que la unidad abandone la línea.

Registros serializados: el archivo de prueba de cada gabinete se puede solicitar con el envío, lo que resulta útil cuando una licitación de proyecto solicita pruebas.

Ocho pasos desde la bobina de acero hasta un gabinete probado

1. Corte por láser en máquinas TRUMPF y plegado con plegadora CNC: la plataforma de chapa configura la historia IP54.

2. Recubrimiento en polvo y curado, con una muestra de niebla salina extraída de cada lote.

3. Montaje de PCBA en la línea DC; AMPPAL ejecuta ensamblajes de CA y CC por separado, por lo que los gabinetes de CC nunca comparten herramientas con equipos de CA.

4. Integración del módulo de potencia con conjunto de barra colectora controlada por torque: meses después, una barra colectora suelta aparece como un punto caliente.

¿Es 120kW en cuatro armas la matemática correcta para su sitio?

Este gabinete se adapta a sitios donde se pueden conectar cuatro vehículos a la vez y las sesiones duran entre 25 y 60 minutos: depósitos, centros comerciales, hoteles y pequeñas paradas de autopista. Trabaja hacia atrás desde tu objetivo. Aproximadamente, con una media de 40 kW por arma ocupada, una recarga de 50 kWh tarda unos 75 minutos cuando el armario está lleno y unos 25 minutos cuando un coche tiene la piscina sola.

Sea honesto acerca de los desajustes. Si todo su negocio es un carril rápido con un vehículo a la vez, una pistola única de 120 kW o 160 kW cuesta menos. Si necesita cuatro sesiones simultáneas de 120 kW, este gabinete es cuatro veces más pequeño: compre unidades por separado.

Por qué los compradores solicitan este gabinete a AMPPAL

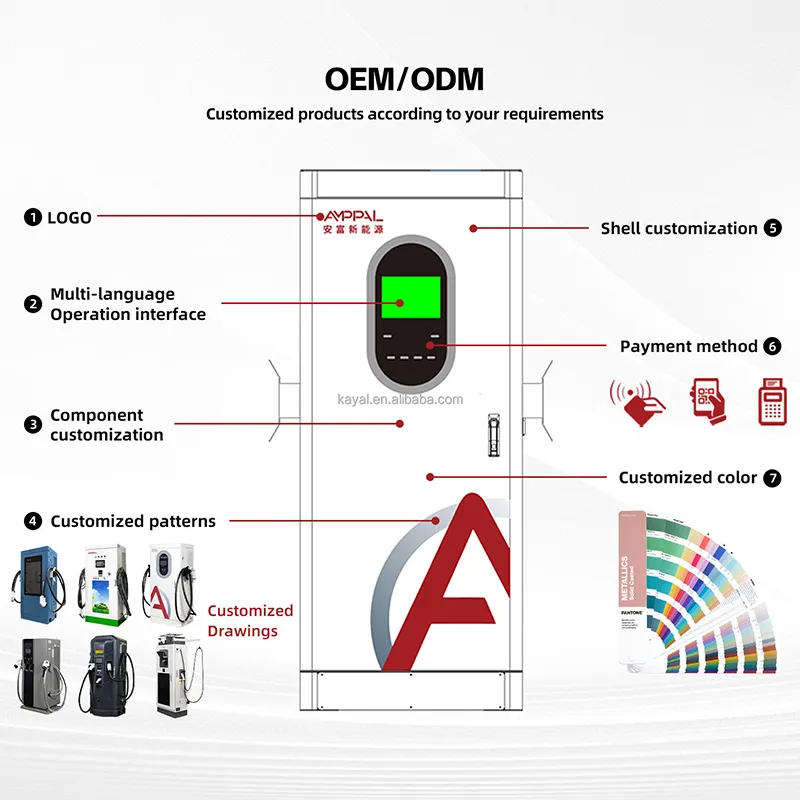

OEM/ODM sin dramatismo: logotipo, color, etiquetas de pistola y nombres de backend configurados en el pedido; Los términos de MOQ se establecen por modelo en la cotización y las unidades de muestra se envían antes que el volumen.

Plazo de entrega estándar de 15 a 20 días laborables en este modelo, contado desde el depósito y el diseño aprobado.

Un conjunto de certificaciones que responde a licitaciones en Medio Oriente, la UE y América: CE, TUV, UL, CB y CCC en casa.

Proyectos de referencia con datos operativos reales: 500 unidades refrigeradas por líquido suministradas para el proyecto de hidrógeno verde NEOM de Arabia Saudita, más de 200 estaciones administradas por nuestro propio equipo.

Una fábrica de 260 personas fundada en 2014 en Yueqing, Zhejiang, "la capital eléctrica de China", que exporta a más de 40 países.

Caja, paleta, contenedor: cómo se envía el motor de 120 kW

El gabinete se envía en posición vertical en una caja de madera del tamaño del cuerpo de 1820x750x735 mm con aproximadamente 100 mm de espacio libre por lado; las cuatro armas van en compartimentos cortados de espuma a su lado. El sobre de la caja mide aproximadamente 2,0 x 0,95 x 1,0 m y el peso bruto final se indica en la lista de embalaje antes del envío.

Para las cargas de contenedores, planifique en torno a ese sobre: ​​en un HQ de 40 pies caben seis cajas en una sola fila con espacio para accesorios, y volvemos a verificar el plan de estiba con las dimensiones reales del contenedor en cada pedido. No hay dos clientes que empaquen la misma mezcla, por lo que el diagrama de carga final se confirma con usted antes de que salga el camión.

Los términos son su decisión (FOB, CIF, CFR, DDP o EXW desde nuestra planta de Yueqing) y los documentos de envío (factura comercial, lista de empaque, conocimiento de embarque, certificado de origen) los prepara nuestro mostrador de exportación, que maneja más de 40 países de destino al año.

Garantía y repuestos

Dos años en la unidad. En los gabinetes de armas múltiples, los conjuntos de armas sufren el mayor desgaste: tenemos existencias en las cuatro posiciones.

Conjuntos de armas de repuesto (con cable de 5 o 7 m) enviados desde la planta de Zhejiang en un plazo de 48 horas para los artículos almacenados.

Diagnóstico remoto a través de la conexión OCPP: la mayoría de los fallos de configuración se resuelven en el backend sin una visita al sitio.

Se envía una lista de verificación de servicio anual con cada pedido: limpie los filtros de aire, vuelva a apretar las barras colectoras, inspeccione los contactos de la pistola en busca de marcas de quemaduras.

Soporte de puesta en marcha: una llamada remota con nuestros ingenieros para recorrer la primera sesión de principio a fin.

Repuestos a nivel de módulo, no promesas a nivel de placa: los módulos de alimentación se pueden intercambiar en caliente y se almacenan durante todo el período de garantía.

Lo incorrecto versus lo correcto: manejar el gabinete

Incorrecto: estacionar de manera que el cable de 5 m quede tenso y luego culpar al cargador cuando el conector se desgasta. Derecha: hacer coincidir la longitud del cable con el diseño de la bahía: pistolas de 7 m en los carriles lejanos, 5 m en los carriles cercanos, los cables se devuelven a las fundas después de cada sesión.

Incorrecto: apilar cajas contra el lado ventilado del gabinete. Derecha: mantener 40 cm de espacio libre alrededor de la entrada y limpiar el filtro mensualmente.

Incorrecto: decirle a un conductor de 400 V "obtendrá 120 kW" porque el letrero dice 120 kW. Derecha: citando el número real (alrededor de 100 kW con 400 V, 120 kW completos con 800 V) y señalando la pantalla en vivo.

Incorrecto: alimentar el gabinete desde un tomacorriente compartido o un disyuntor de tamaño insuficiente. Derecha: una línea dedicada de CA 380 V + -15 %, un disyuntor con la clasificación correcta y una conexión a tierra adecuada; el diagrama de cableado se encuentra en el manual.

Incorrecto: dejar un arma tirada sobre el asfalto mojado mientras el siguiente auto hace cola. Derecha: enfundar después de su uso; la banda LED se ilumina en verde solo cuando la pistola está asentada y lista.

Lo que dicen los operadores después de seis meses

Un gerente de una estación de taxis en Dubai trabaja por orden de llegada y nos dijo que la banda LED redujo a la mitad sus disputas en la cola: los conductores ven qué arma está libre antes de estacionar. Su queja: el sol directo dificulta la lectura de la pantalla de 7 pulgadas a media tarde, por lo que colocó un pequeño dosel sobre el gabinete.

Un operador de un centro comercial en Kuala Lumpur ordenó 7 millones de cañones en las posiciones exteriores para que los autos de la parte trasera puedan llegar sin tener que arrastrar los pies. Los ingresos por gabinete aumentaron después de que cambió a una división uniforme, porque ningún automóvil acaparó la piscina durante la hora punta de la cena.

Una empresa de transporte de Varsovia pasa cuatro furgonetas por un armario durante la noche. A -15 ° C, el gabinete se puso en marcha y mantuvo bien la temperatura. Su nota: el volumen del timbre al final de la sesión no se puede silenciar desde la aplicación, por lo que un trabajador del turno de noche tiene que caminar hasta la pantalla; algo menor, pero lo solicitaron en el siguiente firmware.

Preguntas que hacen los compradores sobre la asignación de energía

P: Si cuatro automóviles se conectan a la vez, ¿obtienen los cuatro exactamente 30 kW?

R: Con división uniforme, sí: 120 divididos por cuatro cañones ocupados. Con el sistema por orden de llegada, el primer automóvil se queda con lo que pidió y el resto comparte lo que queda. La pantalla muestra el split en vivo.

P: Un conductor dijo que su velocidad disminuyó cuando llegó otro automóvil. ¿Está fallando el cargador?

R: Es casi seguro que no. El gabinete reasigna el grupo cuando comienza una nueva sesión; su corriente baja con un solo movimiento y la pantalla se actualiza. Es política, no fracaso.

P: ¿Puede siempre tener prioridad un arma?

R: Sí, se puede reservar una acción para un puesto designado; los otros tres dividen lo que queda. Dos armas prioritarias necesitarían dos gabinetes; las matemáticas no lo permiten.

P: ¿Mi flota de 400 V alcanzará 120 kW?

R: No, el límite de salida de 250 A limita un automóvil de 400 V a aproximadamente 100 kW. Los 120 kW completos aparecen en vehículos de 800 V. Es por eso que publicamos las especificaciones actuales en lugar de atajos de marketing.

P: ¿Cables de 5 o 7 m?

R: Ordenar por geometría de bahía. Los carriles cerrados tardan 5 m (más baratos, menos cables que gestionar); el alcance entre carriles necesita 7 m. Los pedidos mixtos son normales; especifique por posición.

P: ¿Se pueden cambiar las reglas de asignación después de la instalación?

R: Sí, desde la pantalla táctil o mediante OCPP, en cualquier momento, sin cambios de hardware. Dos semanas de datos A/B normalmente determinan qué regla se ajusta a su sitio.

P: ¿Qué pasa si falla un arma?

R: Los otros tres siguen trabajando. Los conjuntos de armas se pueden reemplazar y abastecer en campo; una posición fallida se muestra como una falla en la pantalla y en OCPP.

P: ¿OCPP 1.6 o 2.0?

R: Ambos. Díganos su plataforma antes del envío y probaremos el protocolo de enlace con ella, para que la puesta en servicio no se convierta en una sesión de depuración.
