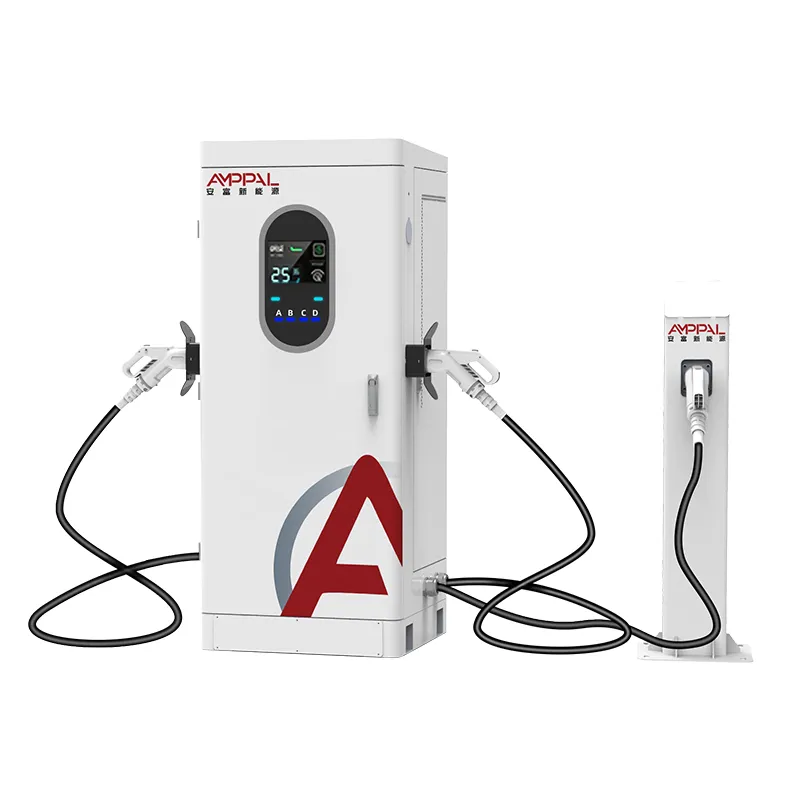

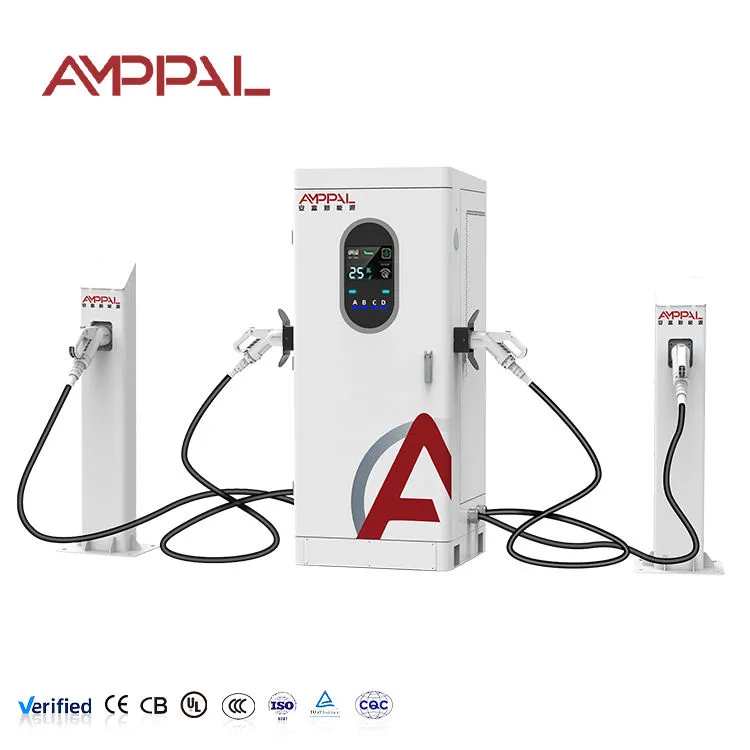

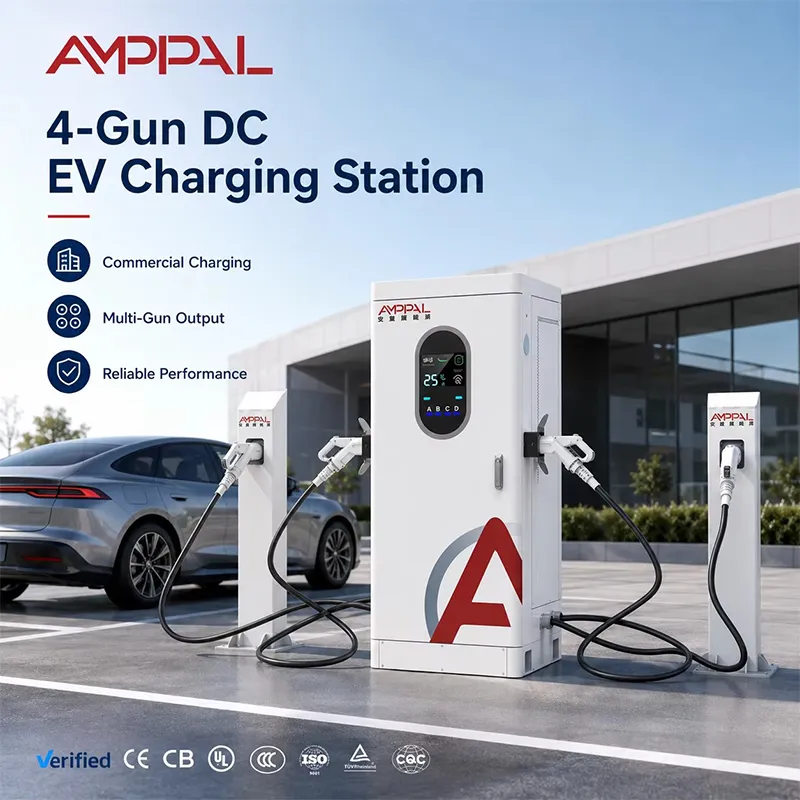

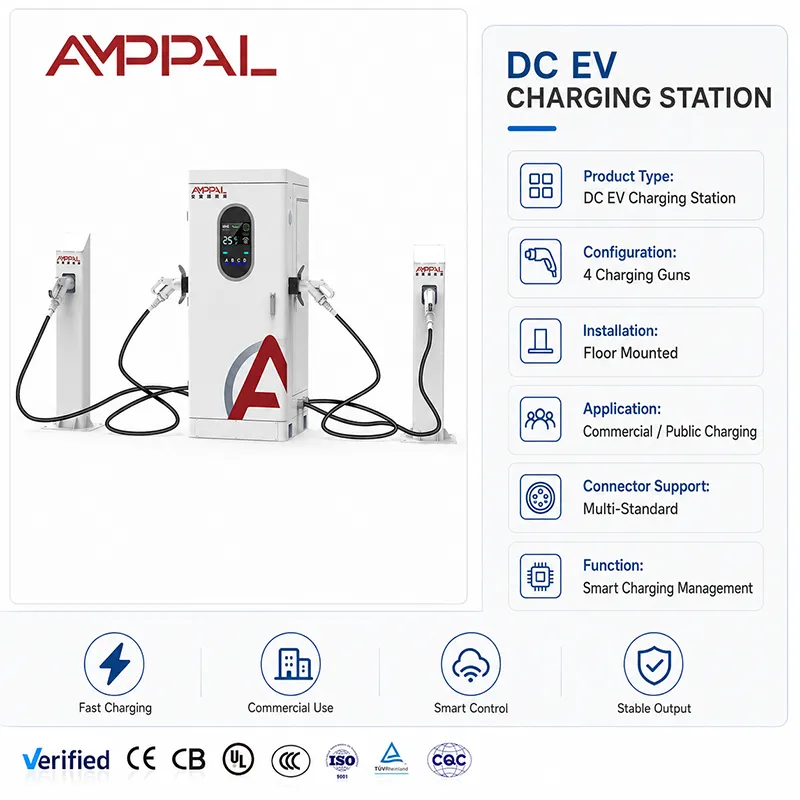

Estación de carga ultrarrápida para vehículos eléctricos con múltiples pistolas de 360 ​​kW para centros de carga en carreteras

Lo que un gabinete de 360 ​​kW exige del sitio que lo rodea

Antes de tirar del primer cable, un gabinete de 360 ​​kW obliga al propietario del sitio a responder una pregunta que la mayoría de los instaladores evitan: ¿de dónde proviene la energía a plena carga? El AF-DC-360-Y-D-Z-4-H es un cargador de CC integrado de cuatro pistolas que extrae hasta 360 kW de una alimentación de CA de 380 V y la distribuye en las posiciones A/B/C/D. En papel que es un cargador; en la práctica se trata de una pequeña subestación con pantalla táctil. El gabinete exigirá gustosamente su aportación completa; la cuestión es si su estructura de transformadores, alimentadores y tarifas pueden soportar el impacto sin dramatismo.

Es por eso que esta página está escrita para ingenieros de proyectos y propietarios de sitios, no solo para adquisiciones: capacidad de entrada, cargos por demanda, comportamiento térmico con potencia máxima de cuatro pistolas y el papel de la banda de luz LED en un gran lote. Haga bien estos cuatro y el gabinete será aburridamente confiable. Hágalo mal y cada factura mensual será una sorpresa.

Decisiones de diseño importantes con cuatro cañones a plena carga

Se puede alcanzar un máximo de 360 ​​kW, pero es poco común: con el techo de 250 A, un solo automóvil de 800 V consume hasta 200 kW; el grupo completo aparece cuando varios vehículos de 800 V se cargan juntos: diseño para el promedio, no para el número de marketing.

La gestión de carga OCPP 1.6/2.0 limita el consumo total del backend, por lo que el gabinete puede funcionar con una alimentación inferior a 360 kW.

Fácil de almacenar: el gabinete combina bien con los buffers de batería: cargue el buffer fuera de las horas pico, déjelo soportar las horas pico de la mañana y reduzca los cargos por demanda.

La reducción se publica, no se descubre: la curva térmica indica qué salida es sostenible a una temperatura ambiente de 50 °C con las cuatro pistolas calientes.

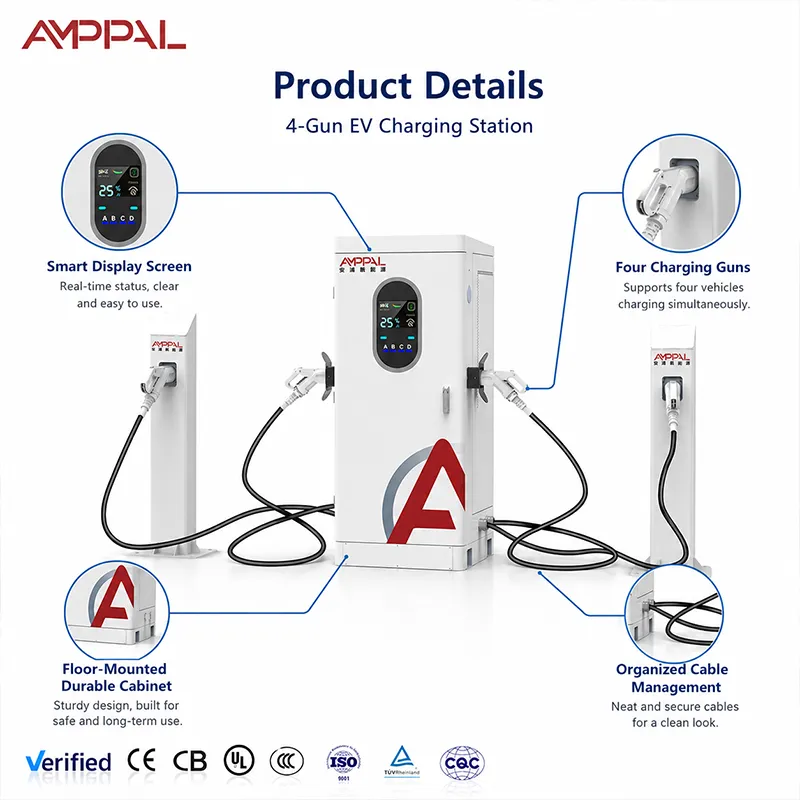

La banda de luces LED duplica la señalización del lote por la noche: los estados de color (inactivo/cargando/fallo) se leen desde 30 metros, para que los conductores dejen de dar vueltas.

La medición por pistola y la telemetría OCPP completa alimentan el sistema de gestión de energía en el que viven los operadores de centros.

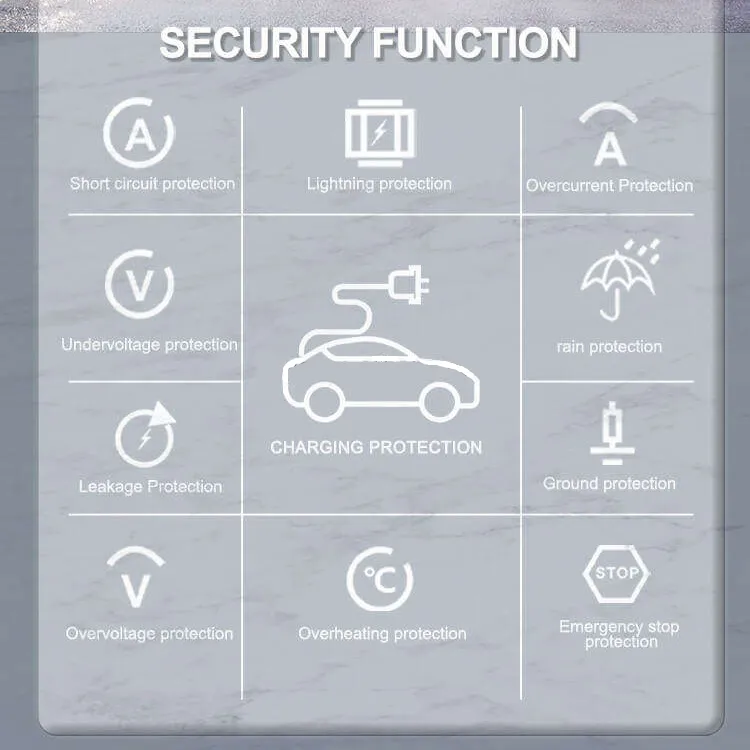

Especificaciones técnicas

Dónde pertenece un gabinete de 360 ​​kW (y dónde no)

Plazas de servicio en autopista con presupuesto real de transformación y tránsito las 24 horas.

Los centros de flotas urbanas electrifican docenas de vehículos durante la noche, con energía solar o almacenamiento en el lugar.

Puntos de logística y transferencia de mercancías donde llegan camiones y furgonetas en oleadas.

Explanadas de aeropuertos y terminales de autobuses con larga permanencia y alto rendimiento.

No para sitios con menos de 250 kW de entrada disponible: el gabinete es honesto acerca de lo que necesita, y el sitio también debería serlo.

Estrategia térmica y reducción de potencia a plena potencia

El gabinete consume 360kW solo cuando el sitio lo permite y los vehículos lo solicitan. En el interior, el aire forzado enfría los módulos de potencia, con la entrada en el lado ventilado; el controlador observa continuamente las temperaturas del módulo y ajusta la salida a lo largo de la curva de reducción publicada antes de que algo se dispare. Una tarde calurosa de agosto a 50°C podría limitar la producción por debajo del valor nominal: un intercambio deliberado, no un fracaso.

Del lado de la red, la aritmética es sencilla: 360 kW con una alimentación trifásica de 380 V significa aproximadamente 550 A de corriente de línea a plena carga, lo que decide el disyuntor, la sección transversal del cable y el espacio libre del transformador. La mayoría de los sitios centrales alimentan el gabinete desde un transformador de 400-500 kVA o dividen el sitio en dos fuentes. La gestión de carga de OCPP también puede limitar el gabinete a, digamos, 300 kW durante las ventanas de pico de servicio público, mientras que un buffer de batería cubre el resto; el gabinete trata el límite como el nuevo total y lo divide entre las armas ocupadas.

La banda LED se gana la vida a esta escala. En una explanada oscura y concurrida, su color y patrón de parpadeo le indican al conductor desde 30 metros qué arma está libre, cuál está cargando y cuál tiene fallas. Menos vueltas en círculo significan colas más cortas, y los datos de OCPP por arma le permiten verificar el efecto de la banda en el rendimiento después de un mes.

La ruta de certificación en un gabinete de escala central

Pruebas de tipo de gabinete completo: EMC, resistencia dieléctrica, conexión a tierra de protección: el archivo que realmente abrirá el ingeniero de su operador de red.

niebla salina durante 96 horas en recintos y armas; Los sitios centrales costeros se toman esto en serio.

Una inmersión térmica de 50 °C con los datos de reducción publicados al lado.

Verificación de ingreso IP54 en sellos y prensaestopas.

Corriente CE, TUV, UL, CB, CCC, además de registros de pruebas serializados según construcción por unidad.

Tutorial de fábrica: dónde se construye el gabinete de 360 ​​kW

1. Corte por láser TRUMPF y plegado CNC en Yueqing; Recubrimiento en polvo con muestreo por lotes de niebla salina.

2. PCBA en la línea de CC dedicada, separada del conjunto de CA.

3. Integración de barra colectora y módulo de potencia con control de par: a 360 kW, una junta floja supone un riesgo de incendio, por lo que se registra cada junta.

4. Cableado de cuatro pistolas con contactores por posición y medición.

5. Actualización de firmware y protocolo de enlace OCPP contra un backend de prueba, incluidos scripts de administración de carga.

6. Quemado a plena carga en un banco de resistencias con registros por unidad.

7. Control de calidad final y serialización.

8. Embalaje: el plazo de entrega estándar es de 15 a 20 días hábiles y la línea de capacidad anual de más de 1 millón de unidades mantiene los pedidos grandes a tiempo.

Elegir un gabinete central: energía, red y todo lo demás

Comience con la rejilla, no con el gabinete. Pregunte qué puede ofrecer su conexión de forma continua, no qué puede sobrevivir durante un minuto. Si la respuesta es inferior a 300 kW, un gabinete de 360 ​​kW debe funcionar con almacenamiento o limitación de OCPP, o debe reducir el tamaño a 240 kW y gastar el dinero ahorrado en una segunda unidad más adelante.

Donde este gabinete es la respuesta incorrecta: un sitio que ve un vehículo a la vez no necesita cuatro armas; un sitio sin una ruta de actualización del transformador no puede alojarlo honestamente; y un sitio cuya tarifa castiga la alta demanda simultánea necesita el plan de almacenamiento y limitación firmado antes de la compra, no después de la primera factura.

Notas de adquisiciones para proyectos de grandes centros

Los proyectos de Hub viven o mueren gracias a la documentación: los certificados CE, TUV, UL, CB, CCC más registros de pruebas serializados se envían con el pedido, y nuestro departamento de exportación prepara el conjunto de documentos completo para más de 40 países.

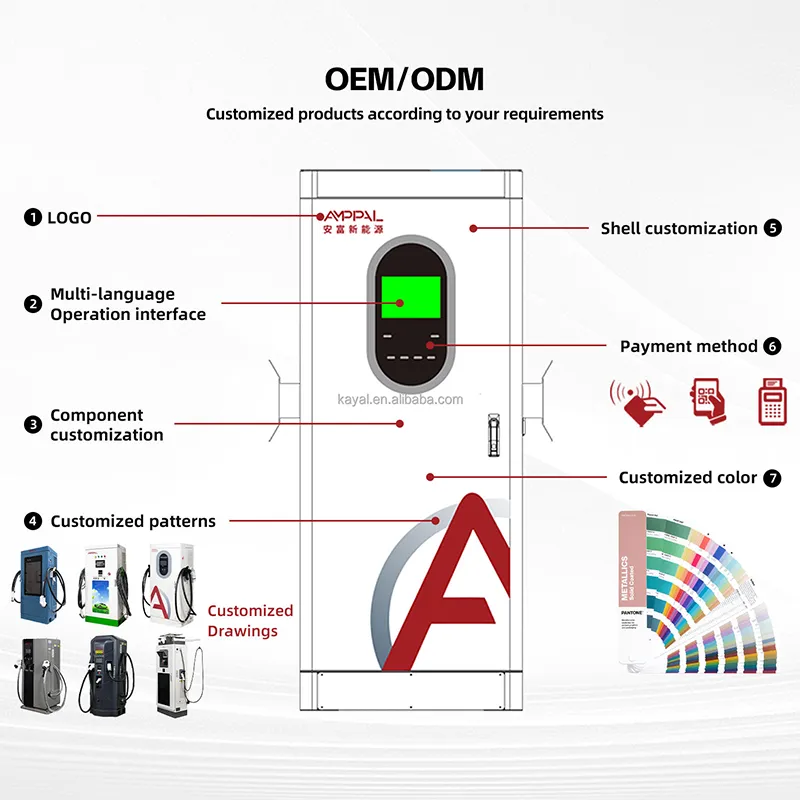

OEM/ODM a escala central: diseño corporativo, denominación de backend, configuración de conector por posición (CCS1/CCS2/GB/T/CHAdeMO/NACS) en el momento del pedido.

Plazo de entrega de 15 a 20 días hábiles con espacios de producción para pedidos de varias unidades; Términos de MOQ por modelo en la cotización.

La fábrica es el operador: más de 200 estaciones administradas por nuestro propio equipo y 500 unidades refrigeradas por líquido suministradas para el proyecto de hidrógeno verde de Saudi NEOM: referencias a escala central, no solo datos de laboratorio.

Un "pequeño gigante" especialista de 260 personas fundado en 2014 en Yueqing, que exporta a más de 40 países: una planta, un propietario responsable.

Planificación de carga para implementaciones a escala central

Cada gabinete se envía en posición vertical en una caja de madera de aproximadamente 2,0 x 0,95 x 1,0 m con compartimentos para armas cortados en espuma; El peso bruto y las dimensiones de la caja están en la lista de embalaje antes del envío. Los despliegues centrales de varios gabinetes comparten un espacio de producción y una ventana de envío.

La estiba de contenedores se confirma por pedido: seis cajas seguidas por sede de 40 pies según nuestro plan estándar, que se vuelven a verificar con las dimensiones reales cada vez. Los módulos de repuesto y los kits de pistolas viajan en el mismo contenedor para mantener juntas las piezas de puesta en marcha.

Términos comerciales FOB, CIF, CFR o DDP de Yueqing con documentos de exportación completos. Para proyectos de hub también suministramos el dossier de instalación: esquema eléctrico, plano de cimentación y guía de configuración de gestión de carga.

Estructura de soporte para operadores de hub

Dos años por gabinete. A escala central, recomendamos mantener un módulo de repuesto y un conjunto de pistola en el sitio en lugar de esperar el transporte.

Envío en 48 horas de repuestos almacenados desde Zhejiang cuando se utiliza el repuesto en el sitio.

Diagnóstico remoto OCPP y soporte de firmware; scripts de gestión de carga optimizados con nuestros ingenieros.

Periodo de mantenimiento trimestral: limpieza del filtro, reapriete de la barra colectora, inspección de los cuatro contactos de la pistola.

Supervisión de puesta en marcha mediante videollamada, más documento de entrega de operaciones para el personal de su turno.

Reglas operativas a nivel de sitio para 360 kW

Mal: dejar que el gabinete se enfrente sin límites a un arancel con cargas de demanda brutales. Derecha: establecer límites de carga de OCPP por ventana de tiempo: la energía llega más tarde, la factura se reduce.

Incorrecto: bloquear el lado de entrada con señalización o bolardos. Derecha: 40 cm de espacio libre y revisión mensual del filtro; El flujo de aire es el sistema de enfriamiento.

Incorrecto: esperar 360 kW completos a una temperatura ambiente de 50 °C. Derecha: leer la curva de reducción en el manual y decirle al equipo del sitio lo que realmente ofrece August.

Incorrecto: estacionar el módulo de repuesto en un lugar húmedo. Derecha: almacenamiento de repuestos en el interior; un módulo húmedo instalado meses después falla prematuramente y culpa al cargador.

Incorrecto: utilizar los colores de la banda de LED como decoración. Derecha: estandarizar el significado de los colores en la señalización del lugar para que los conductores nocturnos los lean al instante.

Notas del operador de centros de alto rendimiento

Un operador de una plaza de servicio de autopistas en Arabia Saudita combina el gabinete con una batería de respaldo y energía solar en el techo. En temporada alta, el buffer transporta el pico de la mañana mientras que la alimentación de la red permanece por debajo de su límite; Él le da crédito a la gestión de carga de OCPP por mantener estable la factura de demanda. Su queja: a 50°C, el gabinete se reduce antes de lo que esperaba; la curva del manual era correcta, pero deseaba que las ventas hubieran seguido esa tendencia.

Un centro logístico en Alemania hace pasar camiones y furgonetas por dos armarios. La banda de LED reduce considerablemente los círculos nocturnos: los conductores apuntan a la barra verde en lugar de leer las pantallas. Problema menor: las cajas del primer contenedor no tenían argollas de elevación, por lo que su equipo preparó correas; Agregamos ojos a envíos posteriores.

Un depósito de una ciudad de Turquía integró el gabinete con su sistema de gestión de energía; Los datos OCPP por arma ahora alimentan los informes mensuales de costos de la flota. La pequeña queja: las actualizaciones de firmware necesitan una ventana de mantenimiento, que un depósito de 24 horas debe planificar; la programación de actualizaciones remotas está en nuestra hoja de ruta.

Preguntas frecuentes sobre concentradores y redes

P: ¿Qué transformador necesito para un gabinete de 360 ​​kW?

R: Planifique una corriente de línea a plena carga de aproximadamente 550 A con una alimentación de 380 V; la mayoría de los sitios utilizan un transformador de 400-500 kVA o se dividen en dos fuentes. Confirme el voltaje y el código local antes de realizar el pedido.

P: ¿Puede el gabinete funcionar con una conexión más pequeña?

R: Sí, la gestión de carga de OCPP limita el consumo total del backend, por lo que el gabinete puede funcionar con, digamos, una asignación de 250 kW mediante regulación durante los picos. Compras el gabinete completo y haces crecer la rejilla más tarde.

P: ¿Cómo se combina el almacenamiento con este gabinete?

R: Cargue la batería fuera de las horas pico, descárguela durante las horas pico de la mañana y deje que la tapa del gabinete mantenga el consumo de la red por debajo del umbral de carga de demanda. Nuestros ingenieros revisarán el esquema de control con su integrador.

P: ¿La salida máxima de cuatro pistolas sobrecalienta el gabinete?

R: El controlador ajusta a lo largo de la curva de reducción publicada antes de cualquier disparo. A una temperatura ambiente de 50 °C, es posible que 360 ​​kW completos no sean sostenibles para sesiones prolongadas; La curva del manual le indica qué esperar.

P: ¿Cuál es el máximo real para un solo automóvil?

R: Limitado por el techo de 250 A: aproximadamente 200 kW a 800 V, aproximadamente 100 kW a 400 V. Los 360 kW completos aparecen sólo cuando varios vehículos de 800 V comparten el grupo.

P: ¿Qué conectores puedo configurar?

R: CCS1, CCS2, GB/T, CHAdeMO y NACS, asignados por posición en el momento del pedido. Las configuraciones mixtas para flotas mixtas son estándar.

P: ¿Qué repuestos debe tener un centro en el sitio?

R: Nuestro consejo es un módulo de alimentación y un conjunto de pistola por gabinete; ambos son intercambiables en caliente y están cubiertos por una garantía de dos años, con envío en 48 horas cuando se agota el stock en el sitio.

P: ¿Plazo de entrega y documentos para la implementación de 3 a 5 gabinetes?

R: 15-20 días hábiles desde el depósito; Las cajas se envían en una sola ventana con los documentos de exportación completos, los registros de pruebas serializados y el expediente de instalación.
