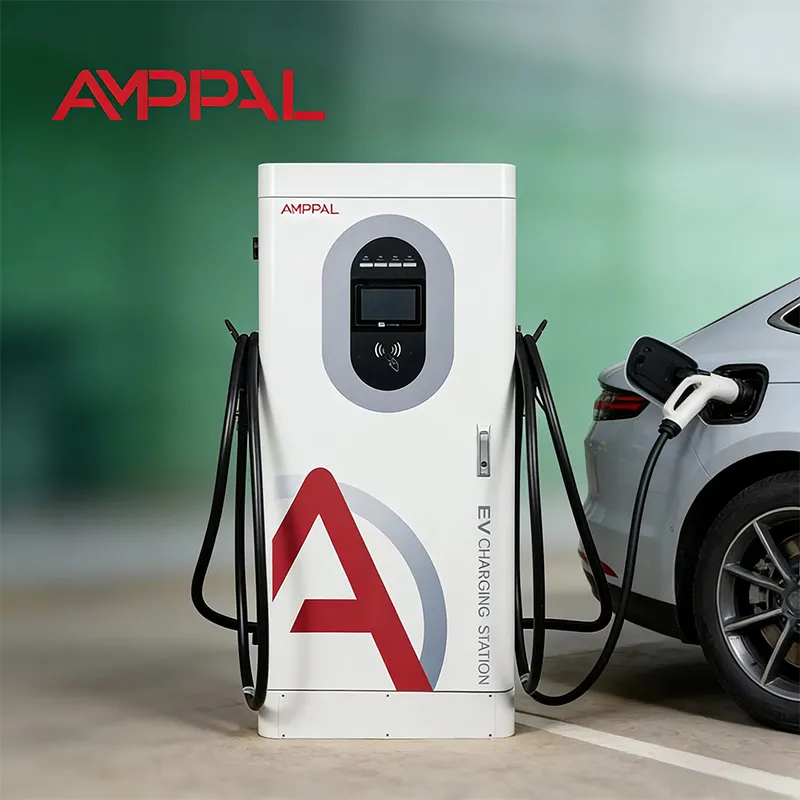

Cargador rápido de CC integrado de alta resistencia para vehículos eléctricos de 180 kW para flotas comerciales

Qué es este gabinete de 180 kW y por qué O&M decide su costo de por vida

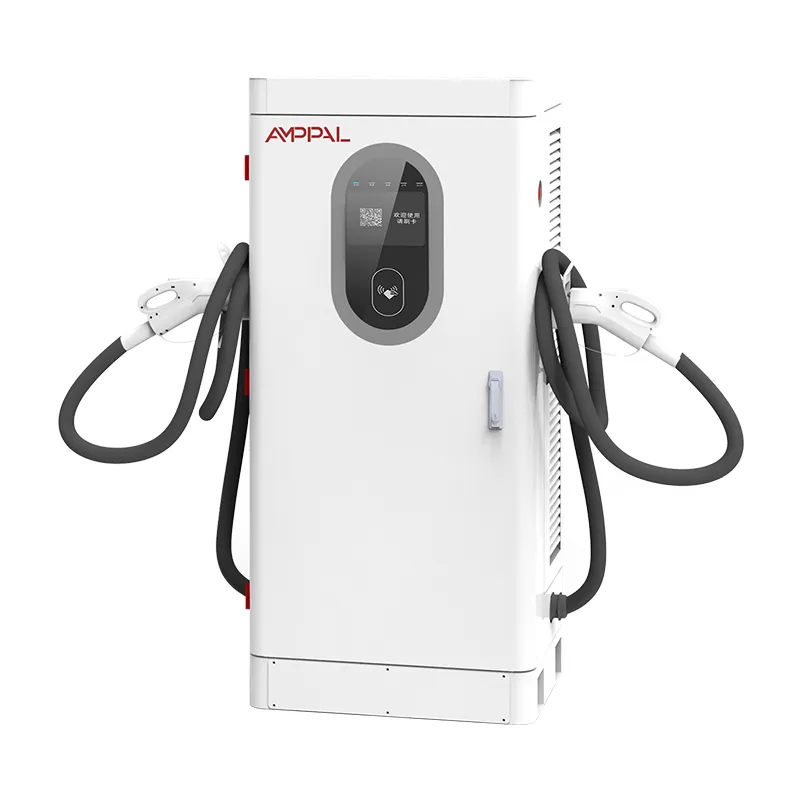

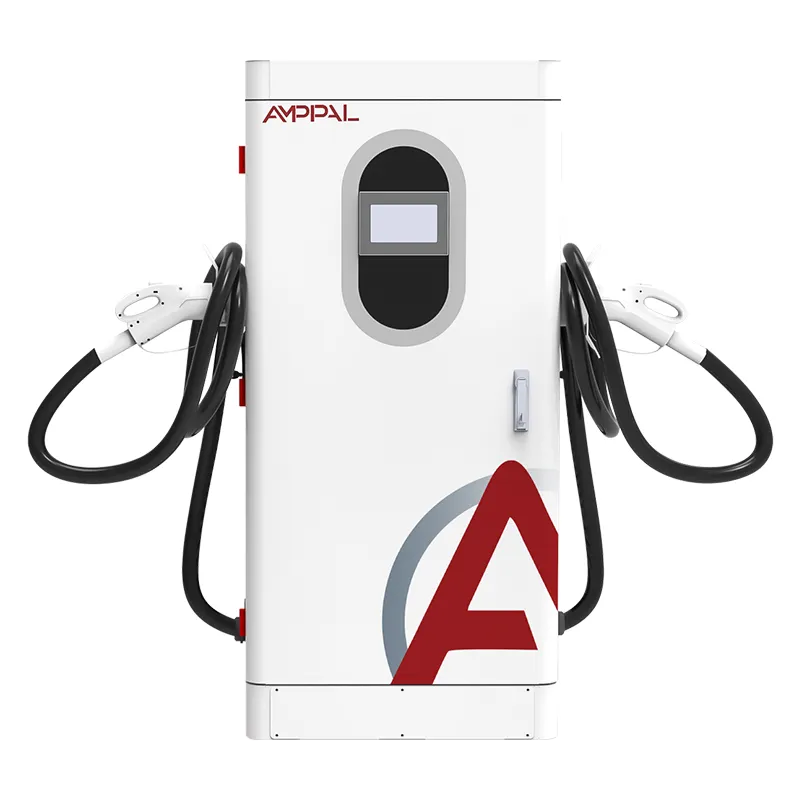

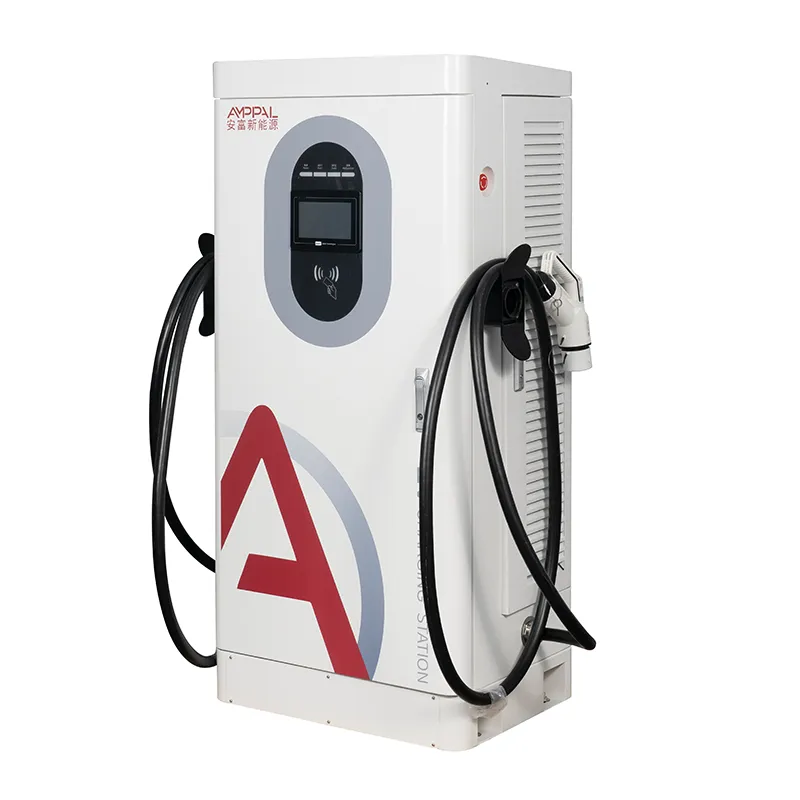

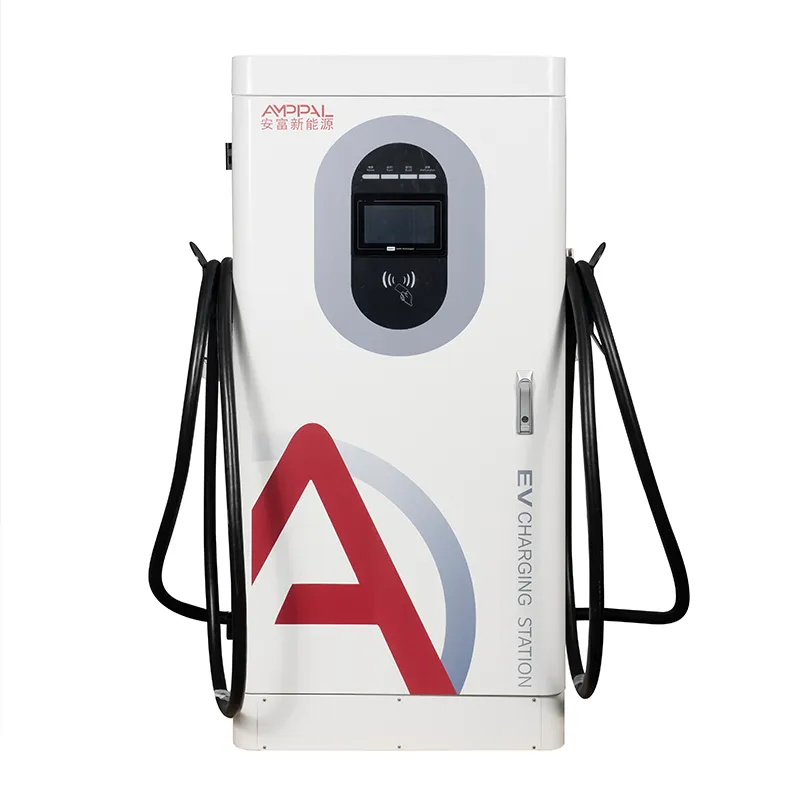

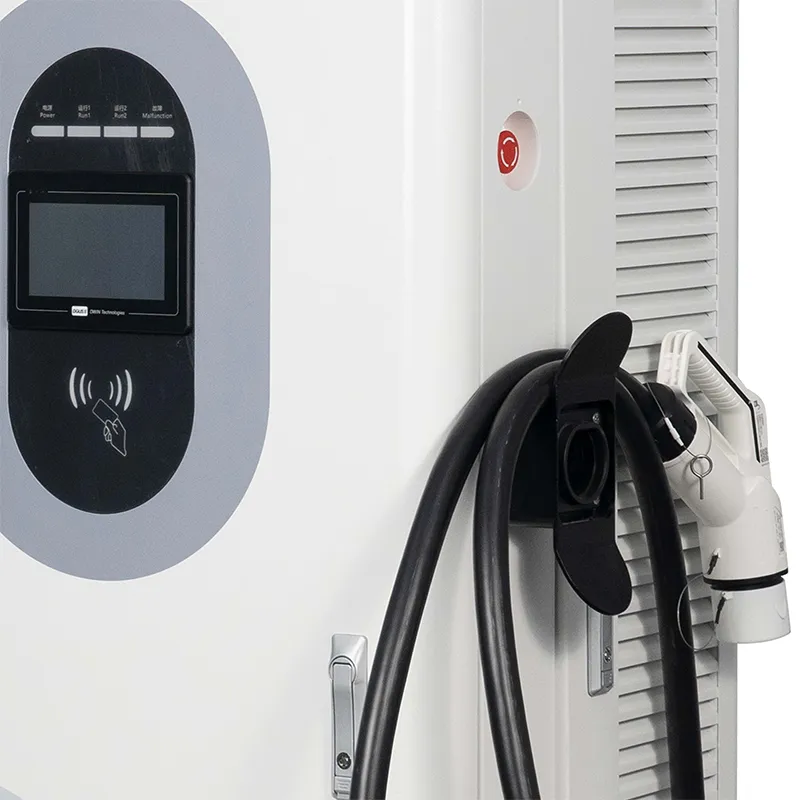

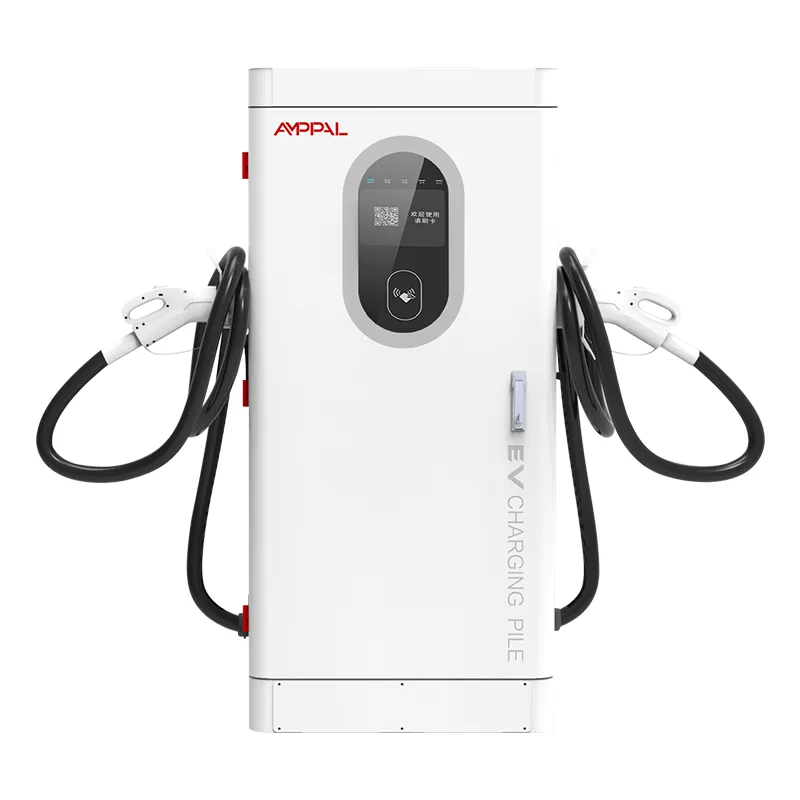

Un cargador rápido de CC de 180 kW suele ser la máquina más cara en un sitio pequeño y la menos supervisada. El AF-DC-180-Y-B-O-4-H es un gabinete integrado de piso: módulos de potencia, controlador, pantalla táctil de 7 pulgadas, lector RFID, terminal de tarjetas y dos pistolas de carga dentro de un cuerpo de 1620 × 750 × 560 mm. Atorníllelo a una plataforma, aliméntelo con AC380V y funcionará sin que nadie mire.

El precio de compra es quizás un tercio de lo que cuesta esta máquina en ocho años. El resto son pérdidas, tiempo de inactividad y visitas de servicio, razón por la cual este modelo gasta su presupuesto de ingeniería en detección de fallas y recuperación remota. Trece funciones de seguridad, informes de alarmas OCPP y un modelo de servicio basado en el tiempo medio de reparación. Los compradores suelen ser operadores de flotas y propietarios de obras sin un ingeniero en nómina, por lo que la máquina tiene que explicar sus propios problemas.

Las 13 funciones de seguridad y el fallo que detecta cada una de ellas

Cada protección está asignada a un modo de falla específico, no agregada como una casilla de verificación. En el orden en que una falla afectaría a la máquina:

El monitoreo del aislamiento vigila el lado de CC para detectar una fuga lenta a tierra, la clásica falla del cable envejecido. Da la alarma en un umbral establecido en lugar de esperar a que se produzca un cortocircuito fuerte.

La protección de polaridad inversa bloquea la salida si una pistola se encuentra con pines invertidos, protegiendo los componentes electrónicos del vehículo de una conexión descuidada.

Las derivaciones de protección contra rayos indujeron picos tanto en la entrada de CA como en la salida de CC, un problema real en las plataformas rurales expuestas.

La sobretensión de CA, la subtensión y la pérdida de fase cortan la unidad fuera de 380 V ±15 %, por lo que las caídas de tensión y las sobretensiones de la red nunca llegan a los módulos de alimentación.

La sobrecorriente de CC, el cortocircuito y la sobretensión de salida son tres disparos separados, porque una pistola dañada, un módulo fallido y un vehículo con mal comportamiento necesitan cada uno una reacción diferente.

El apagado por exceso de temperatura, el monitoreo de la temperatura de la pistola, la detección de fugas residuales, la parada de emergencia y el gabinete cerrado completan la capa térmica y de seguridad humana.

Especificaciones técnicas

Sitios donde el gabinete de 180 kW se gana el sustento

Depósitos nocturnos desatendidos donde una falla a las 2 a. m. significa una flota muerta a las 6 a. m.

Lotes de comercios y restaurantes que cierran por la noche pero aún necesitan que las máquinas permanezcan en línea.

Ubicaciones rurales o de corredores donde una visita de servicio cuesta un día completo de viaje.

Pequeñas flotas comerciales que operan furgonetas de reparto con un horario diario ajustado.

Mercados con escasas redes de soporte local, donde la resolución remota es la única opción rápida.

De la falla a la solución: el flujo de trabajo del diagnóstico remoto

Cuando se activa una protección, el gabinete escribe un registro de falla con una marca de tiempo, un número de serie del módulo y valores medidos, luego lo envía a su plataforma a través de OCPP 1.6j. Verá el código de error en el tablero (alarma de aislamiento, sobretemperatura del conector, caída de la red) antes de que llegue el siguiente conductor.

Dos de cada tres alarmas que vemos en el campo son autocurativas o falsas: un conector polvoriento informa temperatura alta una vez, una caída de red dispara un voltaje bajo durante dos segundos. Por lo tanto, el flujo de trabajo es: leer el código, verificar los valores activos de voltaje y temperatura en el portal y luego decidir entre un reinicio remoto y una visita al sitio.

Si un reinicio remoto elimina el evento, éste permanece registrado para los registros de garantía y seguro. De lo contrario, el código le indica al técnico qué cajón abrir; la mayoría de las reparaciones mecánicas consisten en un cambio de conector o un reemplazo de módulo, ambos factibles con una llave de 13 mm y un módulo de repuesto.

La gravedad de las alarmas está escalonada en la plataforma: los eventos informativos se registran silenciosamente, mientras que las alarmas de aislamiento y el exceso de temperatura de la pistola activan un SMS o un correo electrónico al ingeniero de turno. De esa manera, un problema del turno de noche recibe una decisión por la mañana en lugar de un descubrimiento por la tarde.

Certificaciones registradas y las pruebas detrás de ellas

Los certificados CE, CB, TÜV, UL y CCC para este modelo están disponibles como copias previa solicitud.

Las 13 funciones de seguridad cumplen con las normas EN IEC 61851-1:2019 y 61851-23:2014.

Cada lote realiza un período de prueba de 48 horas a una temperatura ambiente de 40 °C con salida, eficiencia y comunicaciones registradas.

Un gabinete de muestra de cada lote pasa por la cámara de niebla salina de 96 horas.

Cada disparo de protección se prueba en fábrica, no solo se documenta.

Las comprobaciones de alto potencial (hipot) y continuidad de la conexión a tierra se repiten en las unidades terminadas y los resultados se adjuntan al registro de serie.

Dentro de la construcción: ocho pasos desde la chapa hasta la caja

Punzonado CNC, doblado y corte por láser del gabinete, luego soldadura y recubrimiento en polvo.

Una muestra del lote ingresa a la cámara de niebla salina de 96 horas mientras continúa la producción.

Las etapas de entrada de CA y los módulos de alimentación de CC se construyen en líneas separadas y nunca se mezclan.

Inspección de entrada en módulos de SiC, conectores, placas RFID y terminal de tarjetas.

Cableado con terminales controlados por torsión y control de calidad visual en cada junta.

48 horas de funcionamiento a 40 °C para registrar la producción, la eficiencia y la estabilidad de las comunicaciones.

Prueba de funcionamiento de cada disparo de protección, incluida una alarma de aislamiento forzado.

Embalaje, paletizado y reportaje fotográfico previo al envío con números de serie.

Guía de tallas: cuando este gabinete de 180 kW no es para usted

Si su sitio solo sirve automóviles de 400 V en sesiones de 30 minutos, 180 kW es más máquina de la que justifica el tráfico; una unidad de 120 kW con un gasto de capital más bajo despeja la misma cola. Y si necesita recargas en menos de 30 minutos para camiones de 800 V, esta también es la elección equivocada: esa carga de trabajo necesita refrigeración líquida.

El AF-DC-180-Y-B-O-4-H se adapta a sitios con un transformador de 160-250 kVA disponible y una economía impulsada por el tiempo de actividad en lugar de la potencia principal. Si su principal preocupación es el cumplimiento de la red o los métodos de pago, nuestros modelos de 80kW y 60kW comparten la misma plataforma de gabinete.

Compre la máquina que su transformador realmente pueda alimentar. Una unidad de 180 kW en una red débil que nunca entrega más de 100 kW es una insignia, no un negocio.

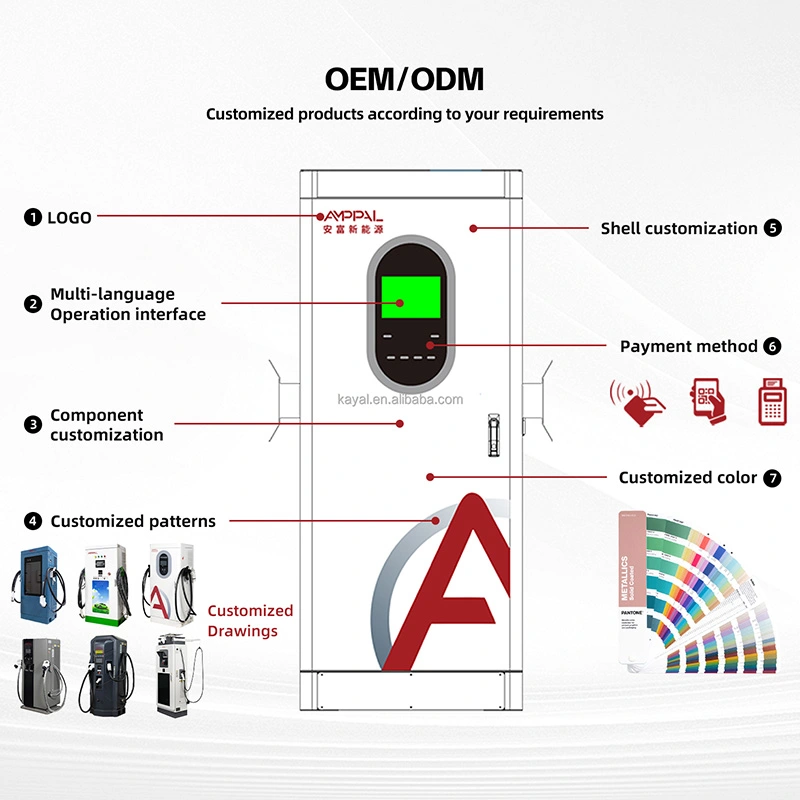

Por qué los operadores realizan pedidos directamente desde la fábrica

Se aceptan pedidos de prueba a partir de 1 unidad para nuevos mercados; Precio del contenedor para más de 10 unidades.

Las existencias se acumulan en 15-20 días laborables; Las variantes OEM añaden entre 7 y 10 días.

Los reclamos de garantía van al fabricante, no a través de una cadena de revendedores.

El precio del módulo de repuesto se acuerda en el momento de la compra, por lo que los costos de reparación se conocen de antemano.

Soporte remoto en inglés con acceso a su plataforma OCPP durante la puesta en marcha.

Documentos de embalaje, carga y envío

El gabinete se envía en posición vertical en una caja de madera contrachapada de aproximadamente 1720 × 850 × 660 mm, con esquineros de espuma y una bolsa de humedad. Los anillos de elevación en el marco permiten que una carretilla elevadora o una grúa muevan toda la unidad sin inclinarla.

Los planes de carga se calculan a partir de las dimensiones de la caja por pedido; cuatro gabinetes por contenedor de 40 pies es un plan estándar típico, apuntalados en los rieles de amarre.

La lista de embalaje de exportación, la factura comercial y los certificados acompañan al envío; Las copias originales del certificado se envían por mensajería por separado.

Postventa: MTTR, kits de repuesto y plazo de 2 años

La garantía estándar de dos años cubre los módulos de alimentación, el controlador, la HMI, los conectores y el terminal de la tarjeta; Los consumibles como cables están cubiertos contra defectos de fabricación.

Repuestos recomendados para un sitio desatendido: un módulo de alimentación y un tablero de control por cada cuatro gabinetes, enviados con el pedido.

Tiempos de resolución típicos: reinicio remoto aproximadamente 15 minutos, cambio de conector aproximadamente 30, reemplazo de módulo aproximadamente 45.

Los técnicos pueden unirse a una sesión de OCPP en vivo con su plataforma durante el diagnóstico.

Las actualizaciones de firmware se envían a través de la red, por lo que las correcciones llegan sin necesidad de una visita.

Una revisión preventiva semestral (filtros, nueva revisión de torque, desgaste de conectores) es parte del plan de mantenimiento recomendado.

Instalación y mantenimiento: incorrecto versus correcto

Incorrecto: colocar el gabinete sobre el suelo. Derecha: una plataforma de hormigón de 150 mm, pernos de anclaje y drenaje en pendiente desde la puerta.

Incorrecto: enterrar cables de alimentación y comunicaciones sueltos. Derecha: conductos separados con una cuerda de tracción para su posterior reemplazo.

Incorrecto: ignorar la revisión trimestral del filtro de aire. Derecha: limpiar o cambiar filtros antes de la temporada de calor, no después de un viaje.

Incorrecto: tratar una alarma de aislamiento como una advertencia suave. Derecha: aislar la pistola, registrar la lectura y verificar primero la humedad del conector.

Incorrecto: intercambiar un módulo mientras el gabinete está activo. Derecha: bloqueo, confirme el LED de espera y luego deslice el repuesto hacia adentro.

Tres operadores hablan sobre mantener en línea unidades de 180 kW

Un operador logístico de los Emiratos Árabes Unidos gestiona cuatro unidades en un depósito desatendido en el desierto. El polvo era el verdadero enemigo: las alarmas de aislamiento aparecían dos veces al mes en verano y el reinicio remoto manejaba la mayoría de ellas antes del turno de las 6 a.m. Su queja es honesta: la pantalla táctil brilla bajo el sol directo, por lo que la HMI es difícil de leer al mediodía.

Una cadena de estaciones de servicio en Kazajstán recibió alarmas de pérdida de fase cada pocas semanas durante el invierno. La red local cayó brevemente, el gabinete lo registró y la tendencia del tablero hizo visible la falla del operador de la red en una semana. No fue necesaria ninguna visita al sitio.

Un centro comercial en México tenía alarmas de temperatura en los conectores los días de 40°C. Limpiar los contactos y cambiar una pistola desgastada lo solucionó; El arma de repuesto había llegado con el pedido original, por lo que la reparación tardó una hora.

Preguntas frecuentes: funcionamiento de un sitio desatendido de 180 kW

P: ¿Qué sucede cuando la unidad se dispara a las 2 a.m.?

R: La falla se registra y se envía a su plataforma a través de OCPP; un reinicio remoto desde el portal recupera la mayoría de los eventos.

P: ¿Cómo leo un código de falla?

R: En el registro de eventos de la pantalla de 7 pulgadas o en su plataforma; cada código se asigna a una sección del manual de servicio y los valores en vivo se muestran junto al código.

P: ¿Qué MTTR debo planificar?

R: Alrededor de 15 minutos para reinicios remotos y 45 minutos para un intercambio de módulo en sitio.

P: ¿Las alarmas de aislamiento siempre necesitan un técnico?

R: No. Primero verifique la humedad y la suciedad del conector; más claro después de la limpieza y un reinicio. Sólo las alarmas persistentes o repetidas necesitan una visita.

P: ¿Puede una sola persona reemplazar un módulo de alimentación?

R: Sí. El módulo estilo cajón se desliza hacia afuera después del apagado; el manual lo cubre en aproximadamente dos páginas.

P: ¿Qué repuestos debo tener?

R: Nuestra recomendación habitual es un módulo de alimentación y un tablero de control por cada cuatro gabinetes.

P: ¿La garantía cubre los daños causados ​​por rayos?

R: Los eventos de sobretensión se inspeccionan caso por caso; Los descargadores de sobretensiones reemplazables son piezas estándar de campo.

P: ¿Puede el modelo de 180 kW seguir cargándose sin Internet?

R: Sí. El cobro continúa fuera de línea y las transacciones se almacenan y envían cuando regresa el enlace.
