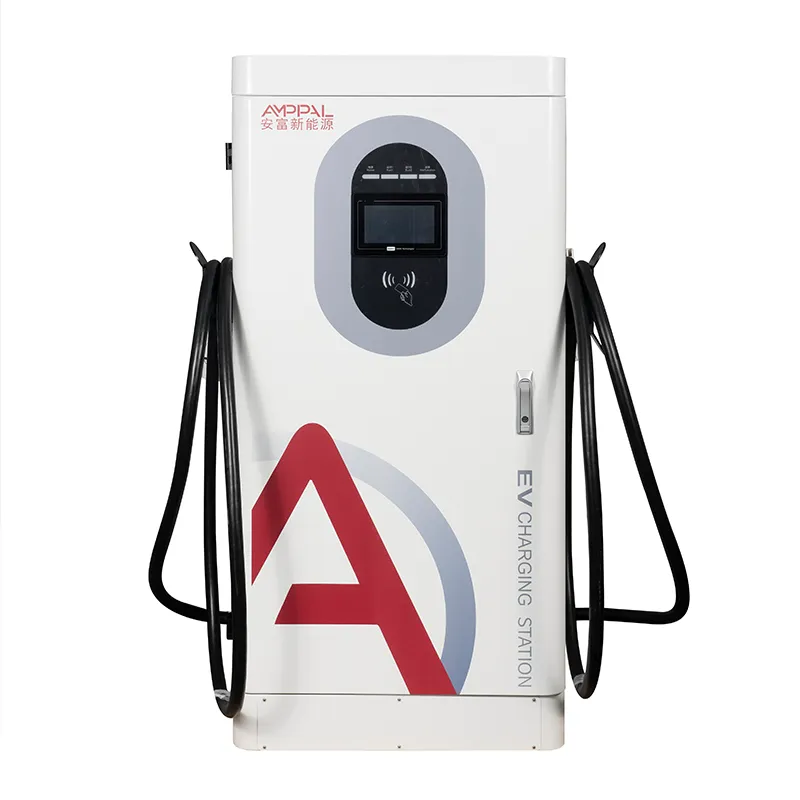

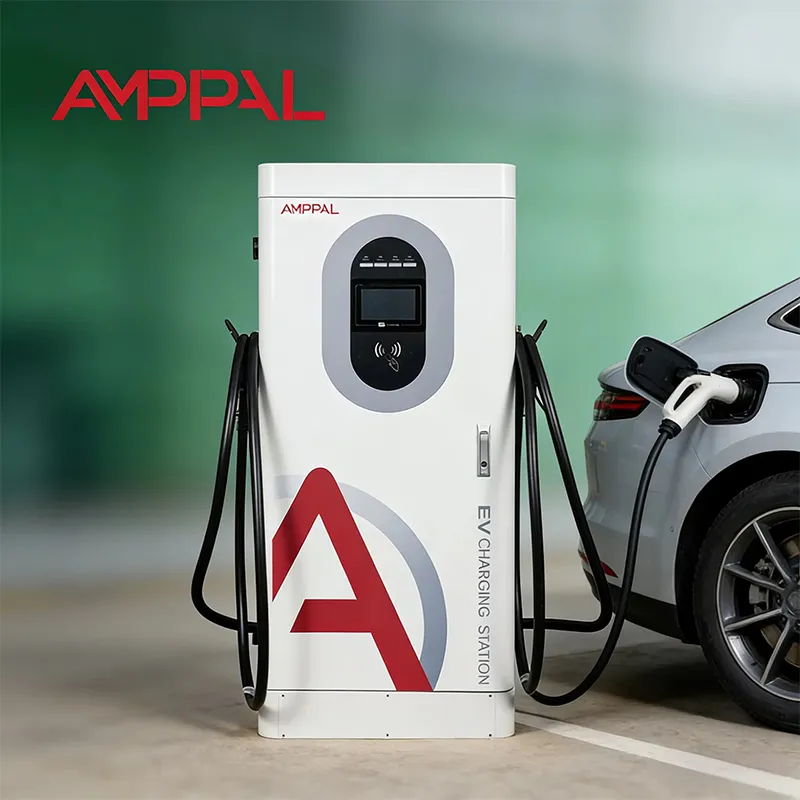

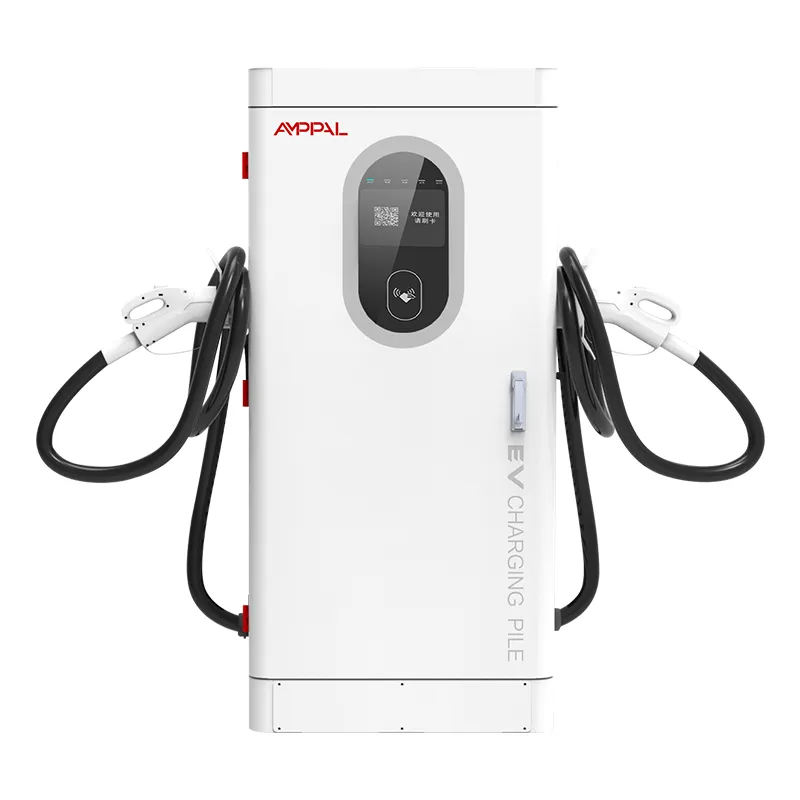

Cargador rápido de CC integrado de alta eficiencia de 80 kW para flotas de vehículos eléctricos comerciales

El cargador de 80 kW que trata a su transformador como a un inquilino

Cada kilovatio-hora que este cargador extrae del transformador de su sitio llega como CA limpia y de buen comportamiento: esa es la decisión de ingeniería detrás del AF-DC-80-Y-B-O-4-H, y es por eso que este cargador rápido de CC integrado de 80 kW pertenece a una lista de verificación de grado de servicios públicos en lugar de una búsqueda de gangas. El factor de potencia se sitúa en ≥0,99 y la distorsión armónica total se mantiene en ≤5%, cifras que rara vez se ven en importaciones baratas.

¿Por qué eso importa en el papel? Un transformador que alimenta un cargador con factor de potencia deficiente transporta corriente reactiva adicional, se calienta más y su factura de electricidad puede incluir cargos de energía reactiva sobre los que nadie le advirtió.

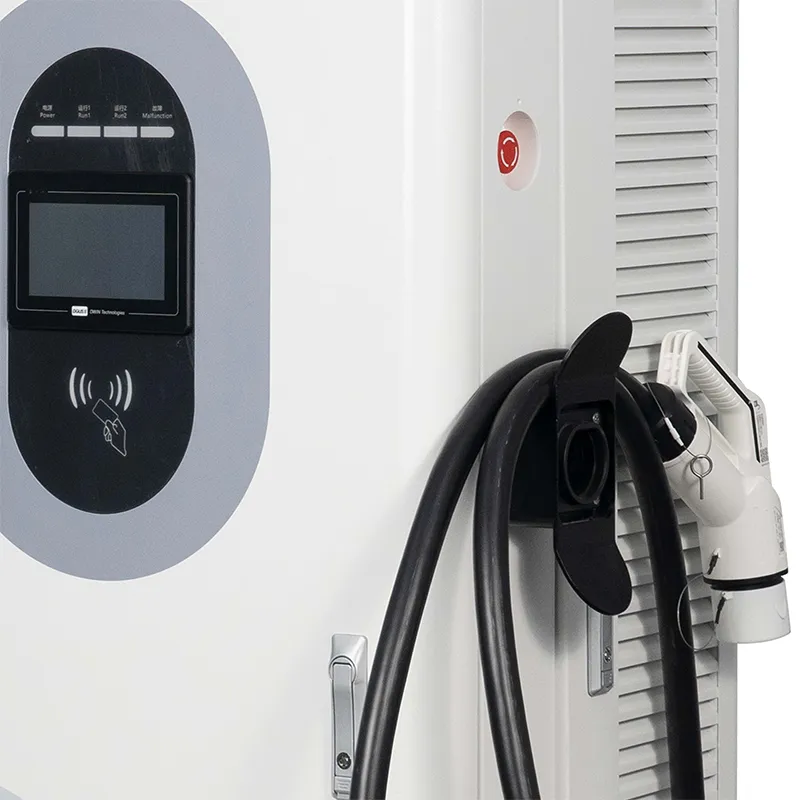

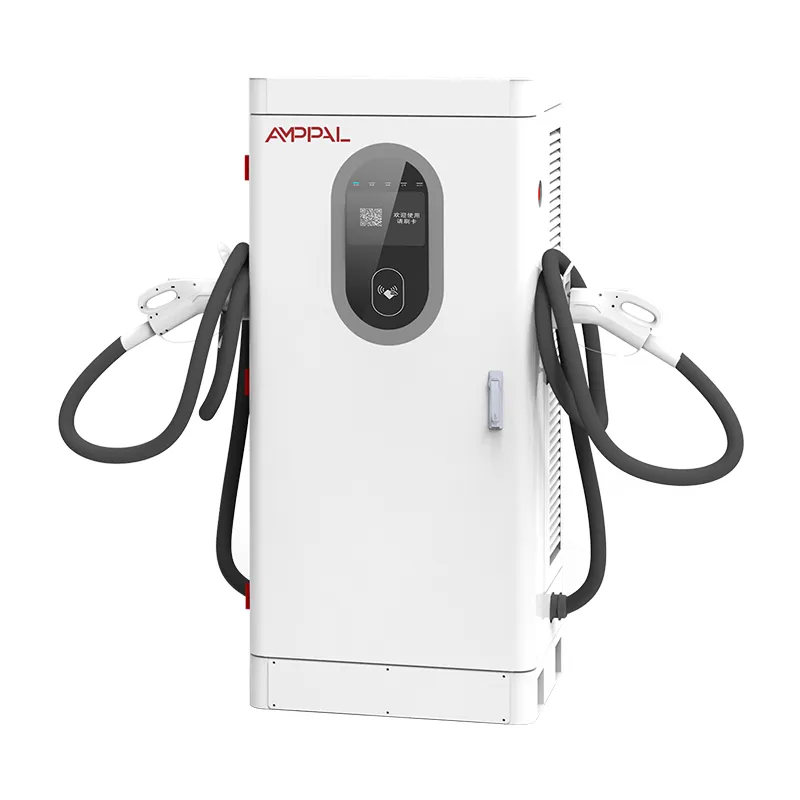

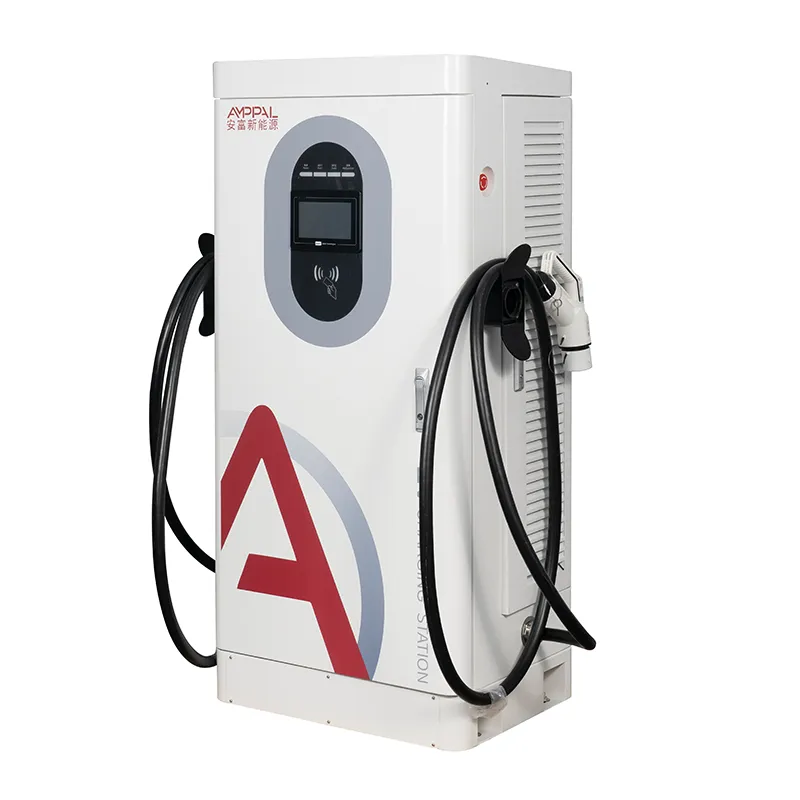

El gabinete mide 1620 x 750 x 560 mm, tiene una potencia nominal de 80 kW, salida de 200-1000 V CC con potencia constante de 300 a 1000 V. Lo construimos en Yueqing, Zhejiang, donde los códigos de red tratan en serio la calidad de la energía. Esta página explica lo que significan los números para su operación.

Cinco maneras en que un insumo de PF ≥0,99 se amortiza por sí solo

Sin penalizaciones por energía reactiva: con PF ≥0,99, el cargador parece una carga resistiva para el medidor, por lo que las empresas de servicios públicos que facturan kVA o energía reactiva no tienen nada que cobrarle.

THD ≤5% mantiene fríos los transformadores compartidos: las corrientes armónicas que circularían en el transformador y el cableado neutro se reducen a una fracción de lo que producen los cargadores de gama baja.

Aprobación de conexión a la red más sencilla: muchas empresas de servicios públicos exigen declaraciones de armónicos y de factor de potencia para instalaciones de CC; Nuestros informes de prueba cubren ambos a plena carga.

Operación amigable para los vecinos: un hotel u oficina que comparte el alimentador no verá luces parpadeantes ni reiniciará los dispositivos electrónicos cuando comiencen las sesiones de carga.

Mayor vida útil de los activos del sitio: menos corriente reactiva y menos armónicos significan que el transformador, el cableado y el tablero funcionan a menor temperatura y envejecen más lentamente.

Además, un 95 % de eficiencia máxima: la misma etapa de potencia de SiC que limpia la entrada también desperdicia menos energía en forma de calor.

Especificaciones técnicas

Sitios donde los armónicos te meten en problemas

Parques empresariales en Alemania y Francia, donde un transformador compartido de 630 kVA alimenta oficinas, máquinas CNC y cargadores en una única barra colectora.

Hoteles en Turquía y Grecia, donde los huéspedes se quejan de luces parpadeantes si un cargador se comporta mal en el mismo alimentador que la cocina.

Los depósitos de flotas en el Reino Unido y los Países Bajos utilizan entre 8 y 20 cargadores, donde la acumulación de armónicos en muchas unidades es el riesgo real.

Tejados de centros comerciales en los Emiratos Árabes Unidos y Arabia Saudita, donde el equipo eléctrico revisa cada perfil de carga antes de firmar el contrato de arrendamiento.

Garajes municipales en México y Brasil, donde la empresa de servicios públicos inspecciona la calidad de la energía antes de aprobar una tarifa comercial.

Dentro de la etapa de potencia: PFC, armónicos y banco de carga

El rectificador de un cargador de CC convierte CA en CC, y un rectificador sencillo consume corriente sólo en pulsos estrechos cerca del pico de voltaje. Esos pulsos son armónicos (corriente a 250 Hz, 350 Hz, 450 Hz y más) que no realizan ningún trabajo útil. El AF-DC-80-Y-B-O-4-H utiliza un frontal activo (PFC) que da forma a la corriente de entrada en una onda sinusoidal suave en fase con el voltaje.

La segunda etapa convierte esa CC limpia a los 200-1000 VCC que desea el vehículo, potencia constante de 300 a 1000V. Tanto un camión de 800 V como un sedán de 400 V se acercan a los 80 kW en la parte plana de su curva de carga.

Puede verificar el comportamiento usted mismo: nuestros informes de prueba enumeran THD y PF al 25%, 50%, 75% y 100% de carga, porque un cargador que solo parece limpio en reposo no tiene valor. Envíenos el diagrama unifilar del sitio y los kVA del transformador, y nuestros ingenieros estimarán el impacto de la carga, generalmente en un día.

Certificaciones y los puntos de prueba detrás de ellas

Contamos con UL, CE, CB, TUV y CCC; Pregunte y le enviaremos por correo electrónico los archivos de certificado coincidentes para esta unidad.

Cada lote se quema durante 48 horas a carga completa, registrando temperaturas en los módulos, conectores e inductores PFC.

La calidad de la energía se verifica por lote en un banco de carga calibrado, con PF y THD capturados en cuatro puntos de carga.

El conjunto de seguridad (13 funciones) cumple con las normas EN IEC 61851-1:2019 y 61851-23:2014.

Los gabinetes tienen certificación IP54, con muestras de niebla salina retenidas durante 96 horas; la banda operativa va de -25 °C a +50 °C.

De la chapa al banco de carga: el camino de la producción

Etapa 1: la chapa de acero se corta con láser, se perfora y se dobla en líneas vinculadas a FANUC antes del recubrimiento en polvo.

Etapa 2: una muestra de cada lote de recubrimiento ingresa a la cámara de niebla salina mientras continúa la producción.

Etapa 3: etapas de entrada y tableros PFC construidos en la línea AC; módulos de potencia en la línea DC - estaciones separadas.

Etapa 4: inspección entrante de módulos de SiC, filtros EMI, conectores y componentes de medición.

Etapa 5: cableado manual con terminales controlados por torque y verificación visual de cada unión.

Etapa 6: durante 48 horas a una temperatura ambiente de 40 °C, PF, THD, eficiencia y estabilidad de las comunicaciones se registran minuto a minuto.

Etapa 7: actualización del firmware, prueba OCPP 1.6j en nuestro servidor, luego una verificación final del banco de carga de la calidad de la energía.

Etapa 8: embalaje y paletizado; Las fotos previas al envío llegan a su bandeja de entrada antes de que se cargue el contenedor.

Verificación de cumplimiento: ¿Es este gabinete el adecuado?

Elija el AF-DC-80-Y-B-O-4-H cuando su sitio comparte un transformador con otras cargas, su empresa de servicios públicos solicita declaraciones de calidad de energía o está instalando varias unidades cuyos armónicos se acumularían. Si el administrador de su propiedad ya marcó el factor de potencia en un proyecto anterior, este modelo pone fin a esa conversación.

Este cargador no es para usted si el sitio tiene un transformador dedicado con un espacio libre generoso, su empresa de servicios públicos nunca verifica los armónicos y simplemente desea la caja de 80 kW más barata para cargar automóviles. También es una elección equivocada si necesita sesiones de menos de 30 minutos para taxis de 800 V; aumente a 120kW o 160kW.

¿No estás seguro? Enviar el diagrama unifilar y el calibre del transformador. Calculamos el margen armónico y le decimos honestamente si una, dos o seis unidades se ajustan a su alimentador sin necesidad de una actualización.

Tratar con la fábrica es mejor que tratar con un corredor

Sus preguntas técnicas sobre el diseño de PFC y los códigos de red van directamente a nuestros ingenieros en Yueqing, no a través de la bandeja de entrada de un revendedor.

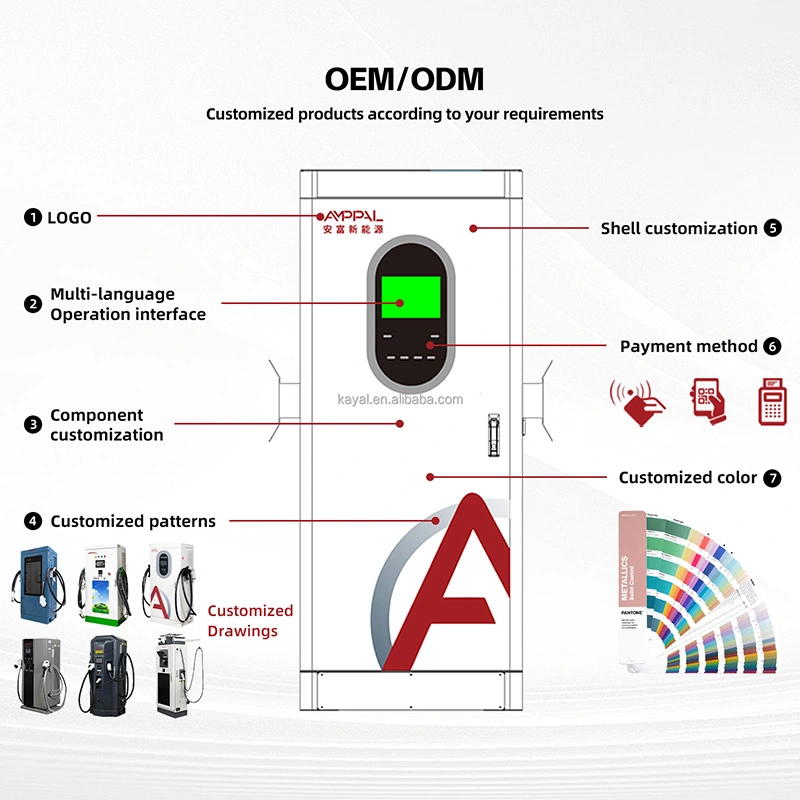

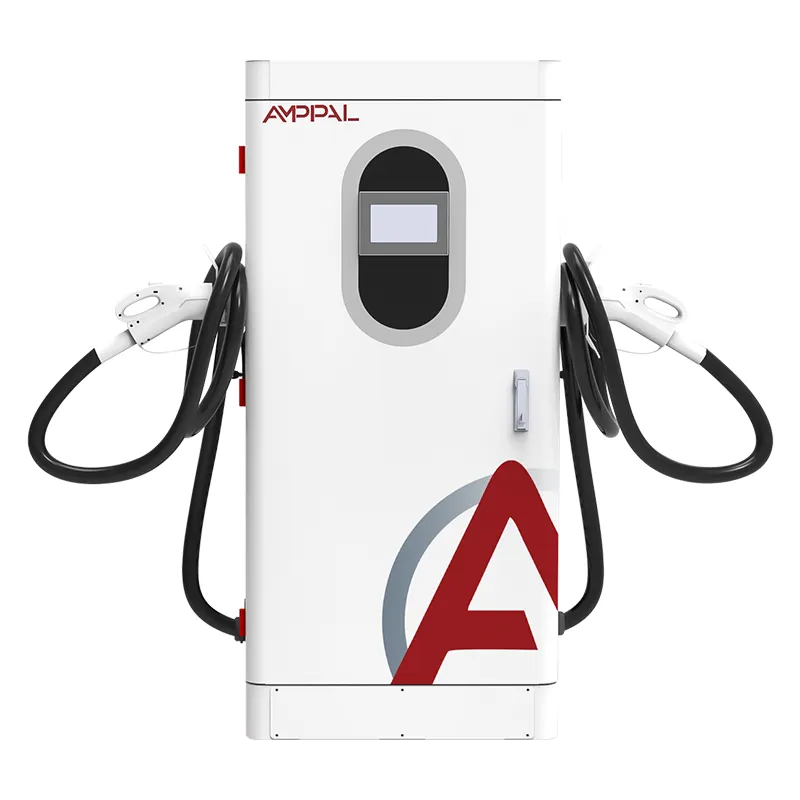

OEM/ODM desde una planta: color personalizado, logotipo, valores predeterminados de firmware y su propia configuración de backend, todo hecho en fábrica.

Las existencias se acumulan en 15-20 días laborables; Los pedidos personalizados tardan entre 7 y 10 días más.

Se aceptan pedidos de prueba a partir de 1 unidad para nuevos mercados; Precio del contenedor para más de 10 unidades.

Las piezas en garantía llegan por DHL/FedEx dentro de las 48 horas posteriores a la aprobación de un reclamo; El diagnóstico remoto se ejecuta a través de la conexión OCPP.

Cajas, Contenedores y Documentos Aduaneros

Cada caja lleva el informe de calidad de energía del lote, así como la unidad: el archivo que su agente de aduanas y su revisor de servicios públicos pueden desear. El armario pesa unos 300 kg; la caja de madera contrachapada añade entre 60 y 80 kg, y entre 10 y 14 cajas caben en un contenedor de 40HQ.

Se aplica FOB Ningbo o Shanghai a menos que prefiera CIF, CFR o DDP. Se emite un diagrama de palet antes del embalaje para que el camión pueda reservarse con antelación.

Documentación enviada con el pedido: factura comercial, lista de embalaje, certificado de origen, archivos CE/TUV y el informe PF/THD.

Términos de servicio: lo que realmente cubren los dos años

Plazo de dos años entre módulos, controlador y etapa de filtrado. La sección PFC es la parte que se degrada silenciosamente en las unidades baratas; el nuestro está cubierto explícitamente.

Las reclamaciones confirmadas envían los repuestos a un mensajero en un plazo de 48 horas (normalmente entre 3 y 5 días laborables en toda Europa).

Actualizaciones de firmware y parámetros enviadas de forma remota a través de OCPP; la mayoría de los problemas nunca necesitan una visita al sitio.

Las primeras instalaciones reciben una llamada de puesta en servicio por video: la conexión a tierra, el cableado y el emparejamiento del backend se revisan en vivo.

Rutina sugerida: limpieza de filtros cada 6 meses, reapriete de terminales anualmente y revisión de la forma de onda de entrada cuando se unen nuevas cargas a la barra colectora.

Notas de instalación: incorrecto versus correcto

Incorrecto: colocar este cargador en un alimentador que ya está lleno de armónicos del motor y luego culpar a la unidad por los problemas del sitio. Derecha: mida primero la forma de onda entrante; Nuestros ingenieros interpretan la grabación y mitigan el tamaño si es necesario.

Incorrecto: asumir que el conductor neutro nunca transporta corriente en una alimentación trifásica. Derecha: THD ≤5% mantiene la carga neutra pequeña, pero la entrada de CA aún debe cablearse según el manual: 4 o 5 núcleos, según se especifica.

Incorrecto: hacer funcionar la unidad desde un generador pequeño sin verificar la capacidad. Derecha: un generador que alimenta esta entrada PFC necesita voltaje y frecuencia estables; confirme que esté clasificado para irrupción más carga continua.

Incorrecto: Saltarse la verificación anual de torque porque la unidad nunca se dispara. Derecha: un terminal suelto de menos de 80 kW se calienta lentamente; el control de 15 minutos es más barato que un terminal derretido.

Incorrecto: creer que PF ≥0,99 le permite ignorar otras cargas del sitio. Derecha: el cargador está limpio, pero el transformador aún sirve para todo lo demás en la barra colectora.

Historias de operadores: lo que los números hicieron por ellos

Un parque logístico de Países Bajos instaló seis unidades AF-DC-80-Y-B-O-4-H en octubre de 2025 en un transformador compartido de 630 kVA que también alimenta un almacén frigorífico. Su consultor midió el THD en el punto de acoplamiento común: 4,9 % con seis cargadores en funcionamiento, frente a 11 % con dos unidades más baratas que habían probado. Su queja: las bisagras de la puerta parecen ligeras para el peso de la puerta.

Una cadena hotelera de Turquía instaló cuatro unidades en Bodrum y Antalya. Su solicitud de conexión a la red pasó sin un estudio de armónicos porque se adjuntaron los informes de las pruebas. El gerente de operaciones observa que el ruido del ventilador de 65 dB se escucha desde la terraza de la piscina por la noche.

Un minorista en la Ciudad de México colocó dos unidades en una azotea que también alimenta un banco de escaleras mecánicas. El equipo eléctrico del centro comercial había rechazado los cargadores de otras dos marcas por la calidad de la energía; Éste pasó la revisión en una semana. El problema: el panel QR lateral acumula polvo rápidamente.

Preguntas frecuentes

P: ¿Qué significa exactamente THD ≤5% en la práctica?

R: La distorsión armónica total de la corriente de entrada se mantiene en o por debajo del 5% de la fundamental a plena carga. En la práctica, el cargador agrega poca contaminación armónica al sistema eléctrico de su sitio, dentro de los límites de la mayoría de los servicios públicos.

P: ¿Este cargador activará las penalizaciones por energía reactiva de mi servicio público?

R: No. Con un factor de potencia ≥0,99, el componente reactivo es insignificante, por lo que las empresas de servicios públicos que facturan por energía reactiva o un factor de potencia bajo no tienen base para cobrarle.

P: ¿Necesito un filtro de armónicos o una unidad de corrección del factor de potencia por separado?

R: No, el frontal activo dentro del gabinete hace ambas cosas. Ese es el objetivo de elegir este modelo en lugar de un cargador rectificador pasivo.

P: ¿Puede funcionar con un generador diésel?

R: Sí, si el generador mantiene voltaje y frecuencia estables dentro de la ventana AC380V ±15% y tiene suficiente capacidad. Confirme el tamaño del generador con nosotros antes de comprometerse.

P: ¿La cifra de PF se mide con carga completa o solo en ralentí?

R: A plena carga, y también al 25%, 50% y 75% de carga. El informe del lote muestra los cuatro puntos: solicítelo.

P: ¿Qué documentos de conexión a la red proporcionan?

R: Certificados CE/TUV, informe de prueba de calidad de energía con curvas PF y THD y hojas de datos en inglés. Estos cubren la mayoría de las revisiones de servicios públicos en Europa, Medio Oriente y América Latina.

P: ¿La energía más limpia cuesta más?

R: La etapa PFC activa agrega algunos costos de componentes en comparación con un rectificador económico, pero eso es pequeño en comparación con penalizaciones evitadas, actualizaciones de transformadores y llamadas de servicio.

P: ¿Puedo utilizar 80 kW a 230 V monofásicos?

R: No, esta es una unidad trifásica que requiere CA 380 V ±15 %. Para sitios monofásicos, consulte nuestros cargadores de CC de pared de hasta 40 kW.
