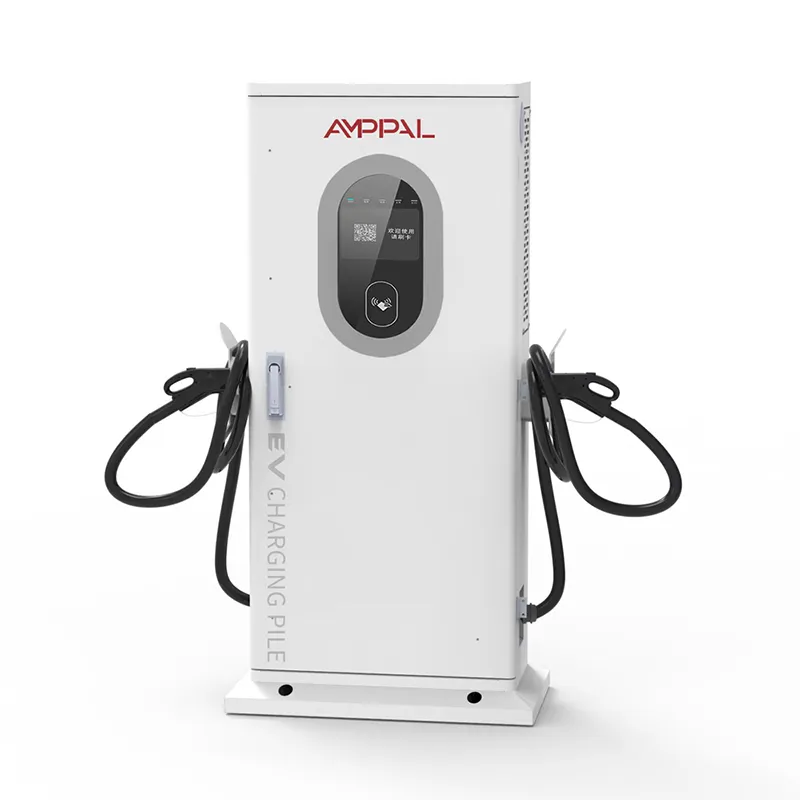

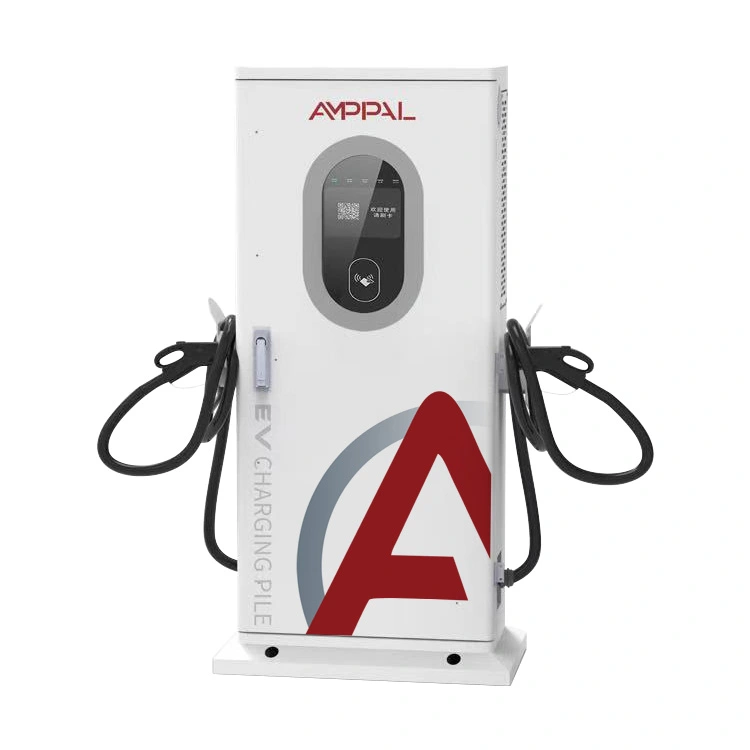

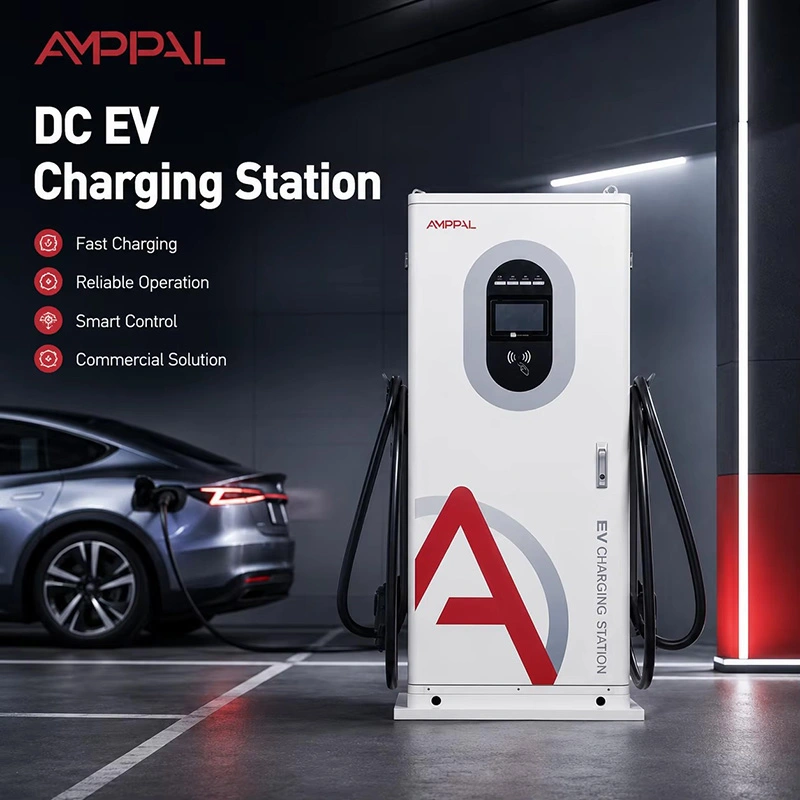

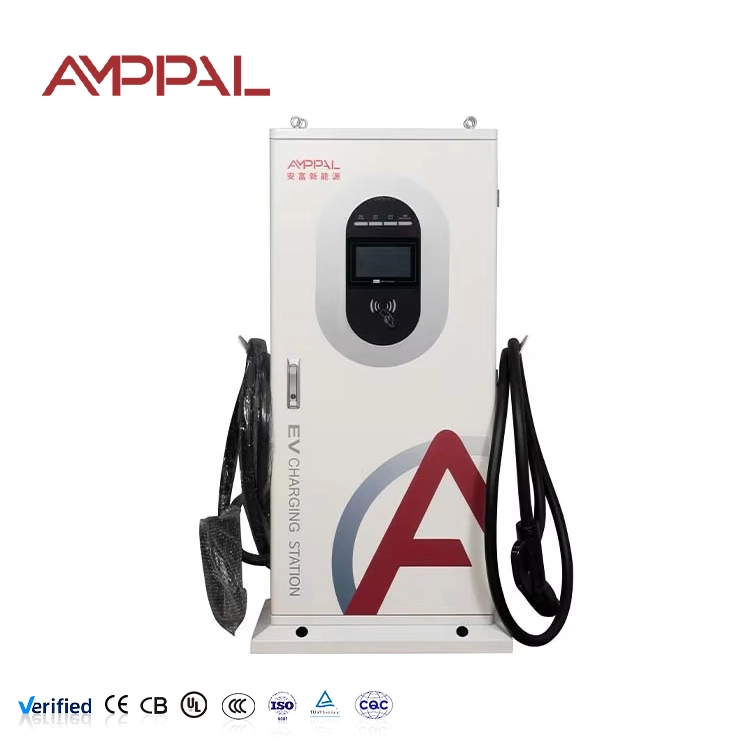

Cargador rápido de vehículos eléctricos de CC todo en uno de 60 kW para flotas comerciales

Qué es este cargador y qué le pide a su red

Antes de comprar un cargador de 60 kW, la pregunta rara vez es si puede cargar un automóvil; sino qué le hará a su transformador, su equilibrio de fases y su carga de demanda. El AF-DC-060-Y-B-O-3/4/5-H es un cargador rápido de CC integrado de pie con un tamaño de 1517 x 650 x 300 mm, incluida la base, que entrega 60 kW en 200-1000 V CC hasta 133 A desde una entrada trifásica de CA 380 V +/- 15 %.

A plena carga, consume aproximadamente 90 A por fase; la cifra exacta depende del voltaje local y del factor de potencia. Ese número, multiplicado por la cantidad de unidades que se ejecutan a la vez, es la especificación real de su proyecto.

Por qué los planificadores de sitios eligen esta unidad de 60 kW

Un apetito manejable: alrededor de 90 A por fase significa que una unidad a menudo se adapta a un servicio de 100 A existente, lo que mantiene las obras civiles pequeñas.

La corriente de salida máxima de 133 A llega a furgonetas y camionetas ligeras, no solo a automóviles; el rango actual es lo que hace que 60 kW parezcan rápidos para vehículos más grandes.

OCPP 1.6/2.0 con ganchos de administración de carga: un controlador de sitio limita la energía total del sitio y secuencia las unidades: cómo se colocan seis cargadores en un transformador de tamaño para cuatro.

Una eficiencia máxima del 95 % significa que menos energía comprada se convierte en calor del gabinete y más llega a la batería.

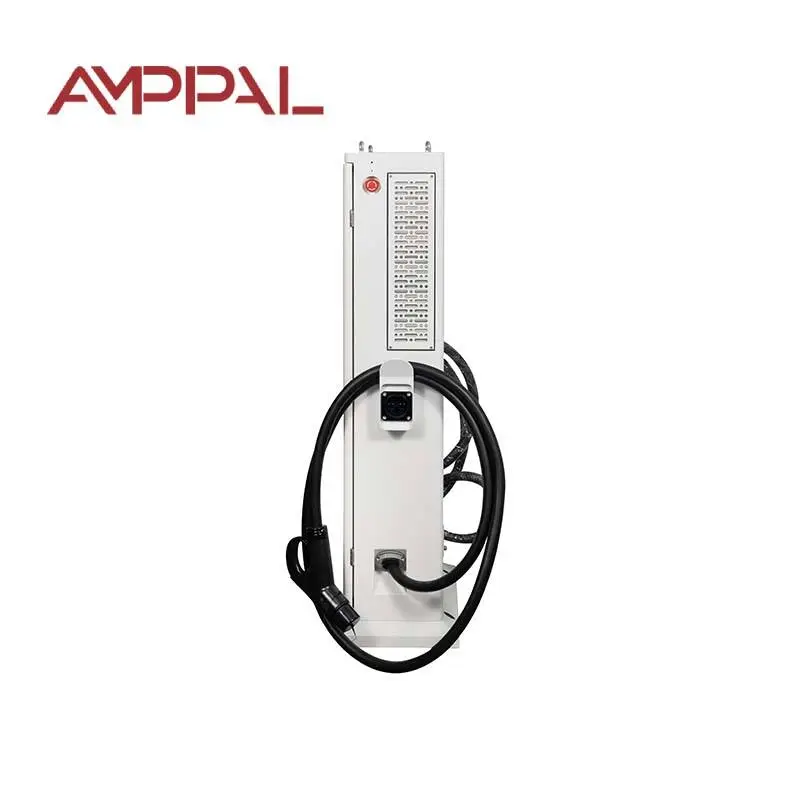

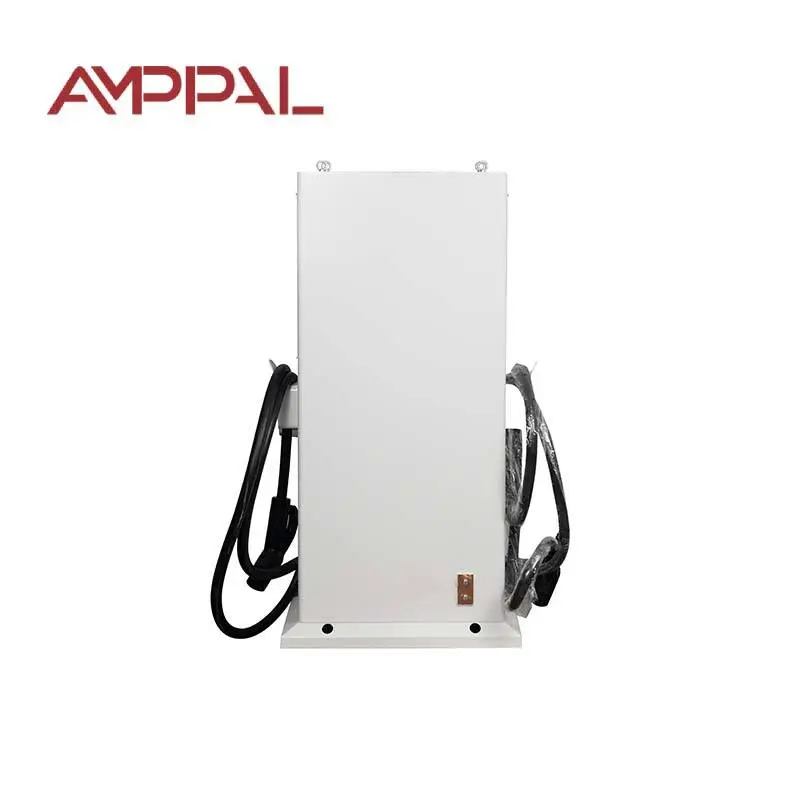

Un pilar delgado de 1517 x 650 x 300 mm: seis unidades se alinean en la pared del patio sin dominar el sitio.

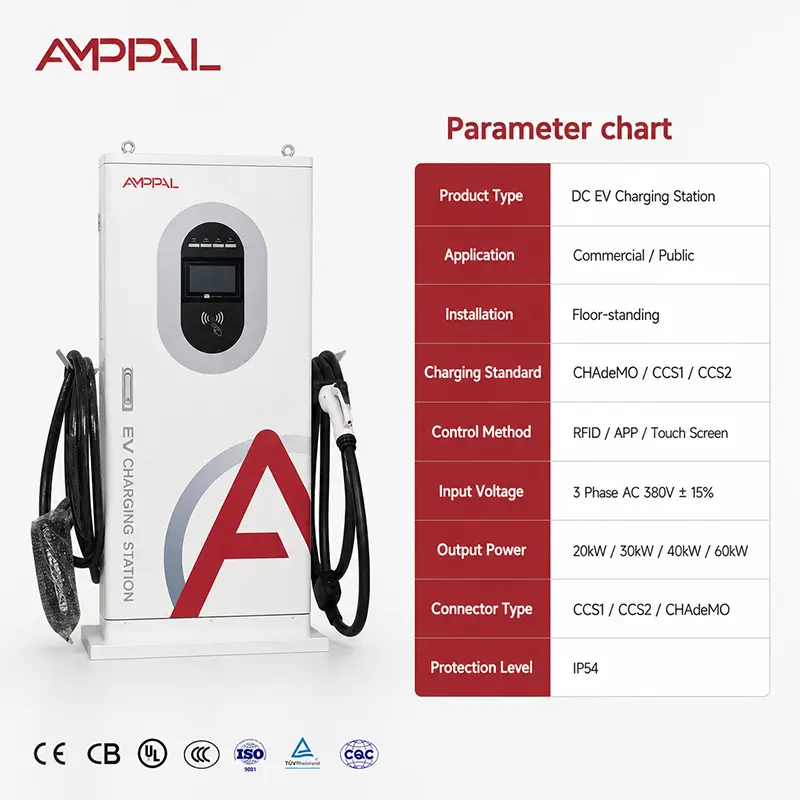

Especificaciones técnicas - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Cinco sitios donde 60kW se gana el sustento

Áreas de servicio en autopistas: sesiones de 20 a 40 minutos se adaptan a 60 kW, y dos unidades por dirección mantienen las colas en movimiento sin un compromiso de red de 120 kW.

Centros de taxis y servicios de transporte: 60kW hace girar un taxi en aproximadamente una pausa para tomar café, y 133A ayuda a las furgonetas de transporte electrónico más grandes.

Depósitos logísticos con furgonetas de reparto: las recargas entre turnos de 60 kW admiten baterías de 30-60 kWh.

Patios de servicio de unidades múltiples que escalan desde la versión piloto hasta la construcción completa: comience con dos, agregue pares a medida que crece la utilización: el mismo modelo, la misma cuadrícula matemática.

Sitios híbridos de energía solar y almacenamiento: el cargador consume 60 kW durante la ventana solar y acelera por la noche mediante la gestión de carga.

Cómo se comunica la unidad con su red

La etapa de entrada es un rectificador trifásico con corrección activa del factor de potencia, por lo que el consumo de corriente se mantiene cerca de la línea ideal: 60.000 W divididos por 380 V, raíz tres, eficiencia y factor de potencia: aproximadamente 90 A por fase en la práctica. Guarde esa cifra para la aplicación de servicios públicos y la verificación del interruptor.

La salida se controla por vehículo: la unidad negocia el voltaje con el BMS y regula la corriente hasta 133 A según la acepta la batería. Las curvas de carga se aplanan cerca de la parte superior, por lo que dos automóviles que terminan juntos consumen menos de 60 kW cada uno; la demanda real suele estar por debajo de la suma nominal, lo que hace que los factores de simultaneidad sean legítimos.

Para sitios con varias unidades, el enlace OCPP importa más que el hardware: un controlador establece un límite de sitio (por ejemplo, 240 kW en seis unidades) y las unidades lo comparten dinámicamente. Eso puede reducir su transformador en un paso y su demanda de carga con él.

Evidencia de cumplimiento y pruebas de fábrica

Conjunto de cumplimiento: CE y TUV para Europa, CB para licitaciones internacionales, CCC en casa, UL a pedido para proyectos de EE. UU.

En nuestra cámara se realizan pruebas de polvo y salpicaduras IP54; la calificación se prueba, no se adivina.

Una muestra de niebla salina de 96 horas de cada lote de producción protege los sitios costeros e industriales de fallas en el recubrimiento.

Cada unidad completa un rodaje a plena carga de 24 horas a 40 C; una eficiencia inferior al 94% significa reelaboración, no envío.

El medidor de CC está calibrado con respecto a una referencia trazable; el certificado se envía con la unidad.

Dentro de la fábrica: cómo se ensambla una unidad de 60 kW

Las chapas de acero se perforan, cortan y doblan mediante máquinas CNC y cortadoras láser y luego se les aplica un recubrimiento en polvo.

Se extraen muestras de niebla salina del lote y se analizan 96 horas antes de que comience el montaje.

La sección de entrada de CA y la pila de CC de 60 kW están construidas en líneas separadas con herramientas con control de torsión.

El tablero de control, el medidor de CC y el módulo de comunicación OCPP 1.6/2.0 están cableados según un cronograma documentado.

El firmware está actualizado; la ruta de salida completa de 133A se verifica con una carga electrónica, no con una batería.

Los recorridos de la cámara de frío y calor preceden al calentamiento a plena carga de 24 horas a 40 C.

Se inspeccionan juntas, prensaestopas y sellos de puertas IP54; Sigue un rociado de agua en seis direcciones.

Certificado de calibración emitido, unidad embalada.

Guía de planificación del sitio: de 2 unidades a 6

Comience con el transformador. Dos unidades a plena carga necesitan alrededor de 180 A por fase combinadas, generalmente un transformador de 100 kVA con altura libre o un servicio existente si su sitio ya tiene capacidad trifásica. Cuatro unidades: aproximadamente 360 ​​A por fase, lo que lo lleva a un transformador de 160-200 kVA.

No dimensione para la aritmética de la placa de identificación. Un factor de simultaneidad de 0,6 a 0,8 es realista porque las sesiones se escalonan de forma natural; La gestión de carga le permite diseñar más cerca del pico real. El equilibrio de fases también es importante: agregue unidades de una en una y alterne las fases para que el sitio se mantenga equilibrado; un sitio desequilibrado paga mayores pérdidas y provoca fallas molestas.

Finalmente, el cargo por demanda: las empresas de servicios públicos facturan por separado el pico de 15 minutos más alto del mes. Seis unidades que generan 360 kW por una ventana cuestan dinero real mensualmente, ni una sola vez. La energía solar durante la ventana de carga y una modesta reserva de batería reducen ese pico; el enlace OCPP es lo que permite que el controlador lo haga automáticamente.

Por qué los importadores incluyen a AMPPAL en su lista corta

Los pedidos de muestra se envían en un plazo de 3 a 5 días hábiles; Los envíos de contenedores salen entre 15 y 20 días hábiles después de la confirmación del pedido.

No hay mínimos más allá de una unidad de muestra; el precio por volumen comienza en 10, y los modelos de 30/40/60 kW pueden viajar en un contenedor.

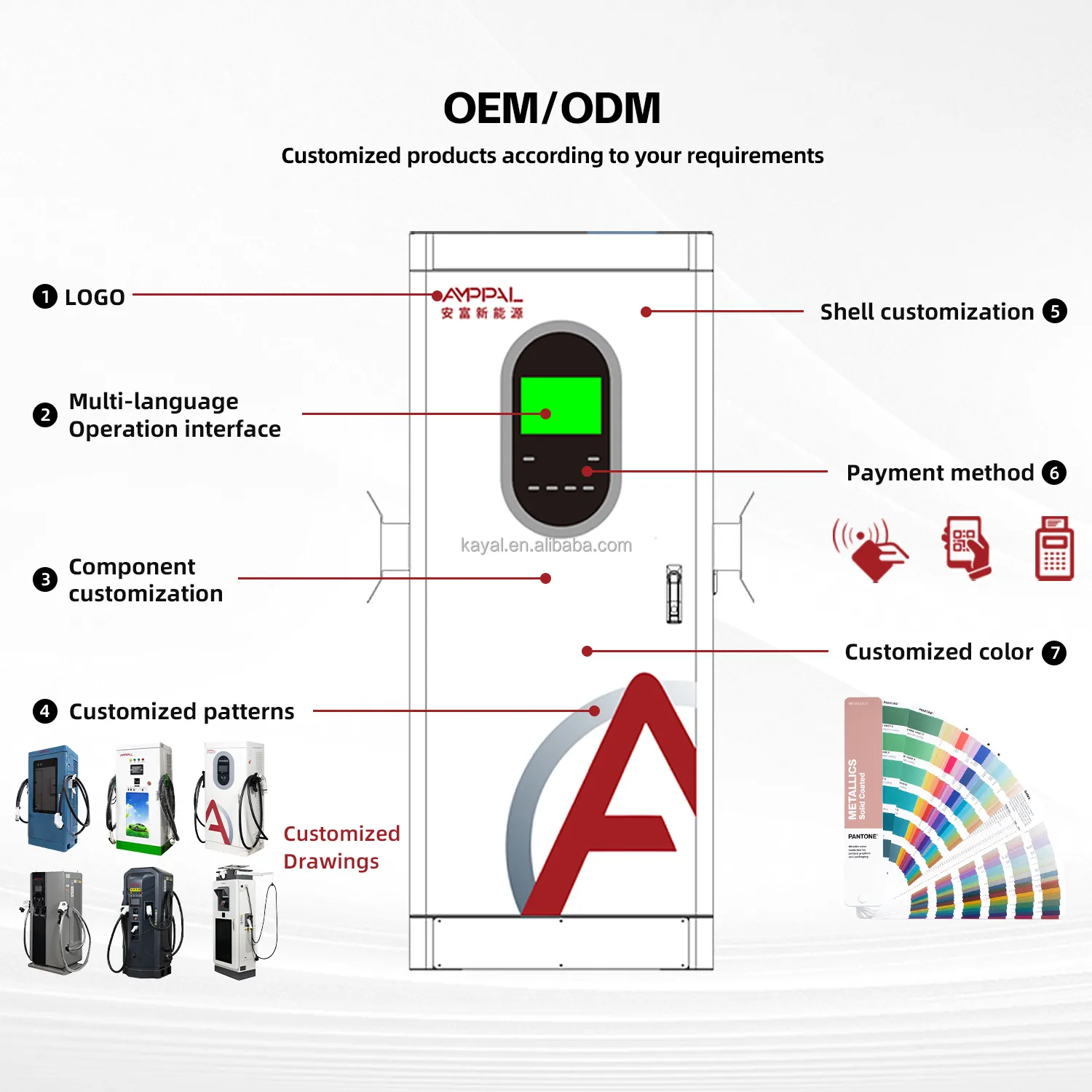

Personalización: tu logo, tu color de pintura, tu aplicación de pago, tus etiquetas.

Proporcionamos la factura, la lista de empaque, los certificados CE/TUV, los informes de prueba y un certificado de origen con cada envío.

Historial que puede consultar: más de 1 millón de unidades desde 2014, más de 200 estaciones administradas por la propia AMPPAL y 500 unidades refrigeradas por líquido en el proyecto de hidrógeno verde NEOM en Arabia Saudita.

Condiciones de embalaje y transporte de exportación

Cada caja ocupa una posición de paleta: un marco de madera sobre una base de cuatro vías, bloqueado con espuma en la base y envuelto para la humedad en el tramo del océano. El cable de carga está enrollado y atado para que el conector quede protegido.

Aproximadamente diez cajas caben en un contenedor de 20 pies, aproximadamente 24 en un cubo de 40 pies de alto combinado con modelos montados en la pared. Cada envío es fotografiado durante la carga.

Cotizamos opciones EXW Yueqing, FOB Ningbo y CIF a puerto; Los transitarios de Ningbo conocen bien las cajas AMPPAL.

Servicio y soporte después de la entrega

Cada unidad tiene una garantía de dos años. En un sitio de seis unidades, recomendamos tener un módulo de repuesto localmente en lugar de depender del transporte aéreo cada vez que algo falla.

Repuestos almacenados desde hace más de 8 años: pantallas, conjuntos de armas, ventiladores, filtros, tableros de control; la mayoría llega en una semana.

Actualizaciones remotas de firmware y soporte de configuración de OCPP 1.6/2.0 por correo electrónico o WhatsApp con respuesta el mismo día.

Se incluye ayuda para la planificación del sitio: nuestros ingenieros revisan el tamaño de su transformador, el cronograma de cables y el plan de fases antes de realizar pedidos múltiples.

Lista de verificación de servicio anual: limpieza del filtro cada 1 a 3 meses, torsión de conexiones anualmente, revisión trimestral de la configuración de administración de carga.

Errores de instalación (incorrecto/correcto)

Incorrecto: asumir que la rotación de fase no importa porque la unidad se corrige sola. Derecha: verificar la rotación L1-L2-L3 antes de energizar; La rotación inversa falla la unidad y puede dañar la etapa de entrada.

Incorrecto: conectar todas las unidades nuevas a la misma fase para simplificar el cableado. Derecha: distribuir unidades entre fases; un sitio equilibrado evita viajes molestos y paga menores pérdidas.

Incorrecto: dimensionar el cable de alimentación exactamente con la clasificación del disyuntor. Derecha: permita la caída de voltaje a lo largo de la longitud del recorrido: por debajo de AC380 V +/- 15 % en los terminales, la unidad reduce su potencia o falla.

Incorrecto: hacer funcionar el cargador desde un generador portátil durante el trabajo en la red. Derecha: utilice un suministro trifásico estable; La deriva de frecuencia del generador confunde las protecciones de entrada.

Incorrecto: habilitar las seis unidades sin un límite de sitio. Derecha: establezca el límite de gestión de carga del OCPP en la capacidad real del transformador; esa es la diferencia entre un transformador de 200 kVA y uno de 400 kVA.

Informes del propietario del sitio

Un operador logístico de Selangor, Malasia (julio de 2025), empezó con dos unidades en un servicio de 100 kVA para sus furgonetas de reparto. Dice que la salida de 133A carga sus furgonetas de 60 kWh en aproximadamente una hora entre rutas, y el límite de gestión de carga no implicó ninguna actualización del transformador. Su queja: la configuración inicial de OCPP con su backend de terceros requirió dos sesiones de soporte para solucionarse; Ahora preconfiguramos el backend en fábrica a pedido.

Un operador de área de servicio en Zaragoza, España (octubre de 2025) opera cuatro unidades en una parada de carretera y observó cómo su cargo por demanda caía un 23 % después de que nuestros ingenieros establecieran un límite de sitio de 240 kW. Su queja: en el primer mes dejó los cuatro en Auto y dos unidades terminaron en la misma ventana de 15 minutos, alcanzando el pico; la configuración escalonada lo solucionó.

Un desarrollador de sitios en Monterrey, México (febrero de 2026) planificó una explanada de seis unidades con un transformador de 300 kVA y energía solar. Su opinión después de tres meses: la hoja de trabajo de equilibrio de fases le evitó tener que volver a trabajar: su primer electricista había puesto tres unidades en una fase. Su nota: el tiempo de arranque de la pantalla táctil de unos 20 segundos parece largo en una cola; una actualización de firmware lo reduce a menos de 10.

Preguntas frecuentes: planificación de redes, transformadores y unidades múltiples

P: ¿Cuánta corriente consume una unidad de 60 kW de la red?

R: Aproximadamente 90 A por fase a carga completa, según el voltaje local y el factor de potencia; la cifra exacta se encuentra en la placa de identificación y en el manual de instalación.

P: ¿Puedo hacer funcionar una unidad de 60 kW con un servicio trifásico de 100 A existente?

R: A menudo sí, si no hay nada pesado que comparta ese servicio y el recorrido es lo suficientemente corto como para evitar una caída de voltaje; Haga que un electricista verifique primero la capacidad sobrante.

P: ¿Cuántas unidades de 60kW puede soportar un transformador de 200 kVA?

R: Alrededor de cuatro con carga completa simultánea, o de cinco a seis con un límite de gestión de carga de alrededor de 240-260 kW y un escalonamiento realista de la sesión.

P: ¿Qué es un cargo por demanda y cómo me afecta?

R: Los servicios públicos facturan por separado la demanda promedio de 15 minutos más alta del mes; seis unidades que generan 360 kW por una ventana le cuestan mensualmente. Las tapas del sitio, el asombroso y el sistema solar/de batería lo afeitan.

P: ¿El cargador admite la gestión de carga con otras marcas?

R: A través de OCPP 1.6/2.0 las unidades escuchan a un controlador de sitio; Las flotas de marcas mixtas funcionan si el controlador les habla OCPP a todos.

P: ¿Puedo agregar unidades más adelante sin rehacer el diseño eléctrico?

R: Planificar el cronograma de transformadores y cables para el conteo final desde el primer día; agregar unidades más tarde es una instalación mecánica más un cambio de controlador.

P: ¿Esta unidad funciona con energía solar y baterías en el sitio?

R: Sí, se carga con lo que suministra el sitio y OCPP permite que el controlador priorice la energía solar y limite el consumo de la red en las ventanas de tarifas pico.

P: ¿Por qué una salida de 133 A cuando la unidad tiene solo 60 kW?

R: Debido a que el voltaje de salida varía entre 200 y 1000 V CC; a 450 V, un cargador de 60 kW necesita aproximadamente 133 A. Esa clasificación actual es lo que lo hace rápido para vehículos de clase 400V.
