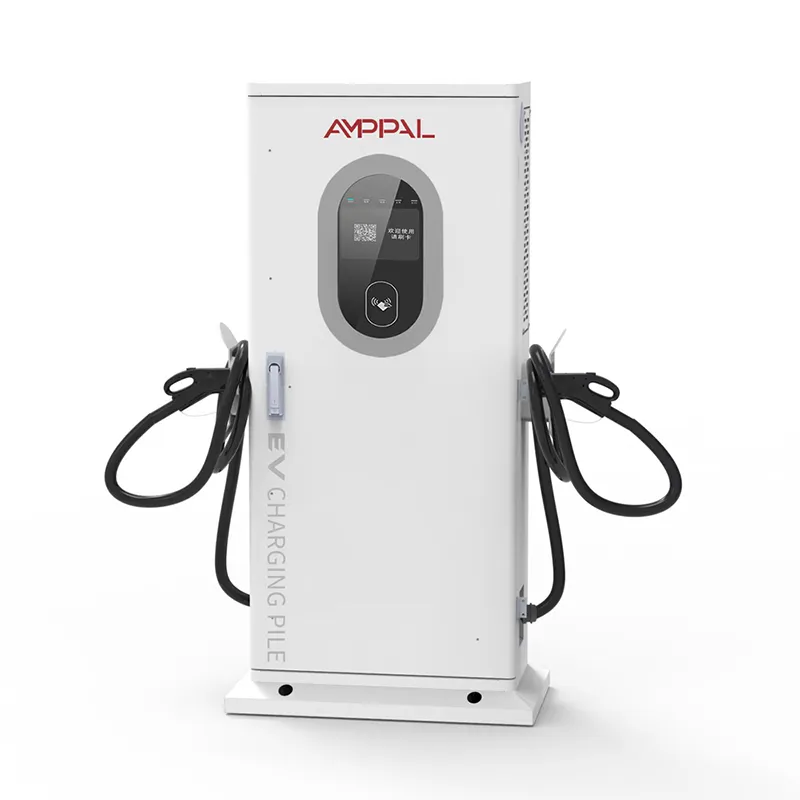

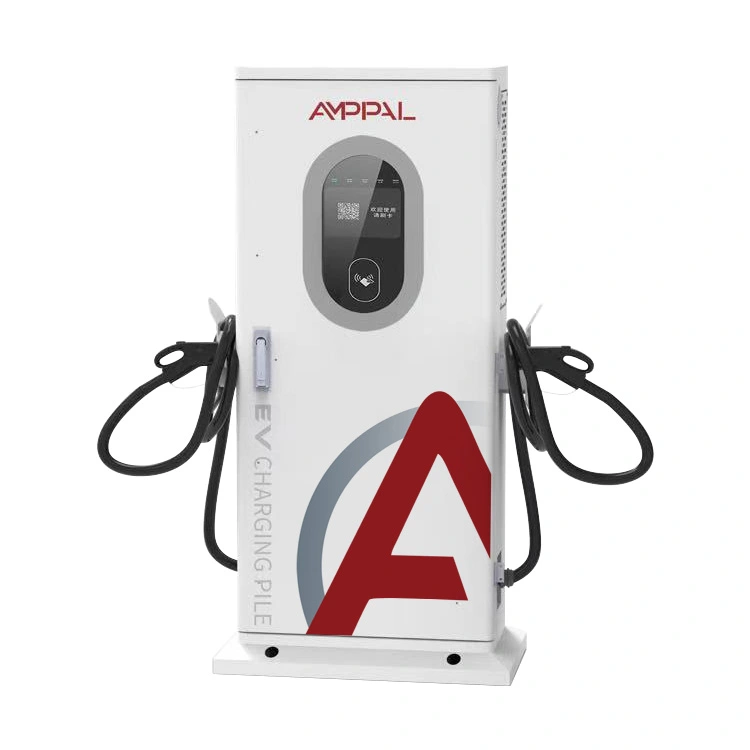

Estación de carga comercial integrada DC EV de 40kW para estacionamiento público

Qué es este cargador y dónde debe vivir

Aire salado, calor del desierto, noches heladas: los entornos que acaban con los cargadores baratos son exactamente donde el AF-DC-040-Y-B-O-3/4/5-H fue diseñado para mantenerse con vida. Es un cargador rápido de CC integrado de pie en un gabinete de 1517 x 650 x 300 mm con base, con una potencia nominal de 40 kW en 200-1000 V CC y hasta 100 A en 380 V CA +/- 15 %.

Nadie compra una unidad de 40kW porque sea glamorosa. Cubre una jornada laboral de clientes reales (taxis, furgonetas, viajeros) sin pagar por la energía que nunca utilizan. La cuestión decisiva no es el precio de etiqueta.

Por qué esta unidad cuesta menos en 5 años

Gabinete de acero con recubrimiento en polvo con IP54: hermético al polvo y a las salpicaduras, por lo que la sal costera y la suciedad de la carretera atacan la pintura en lugar de los componentes electrónicos.

La unidad soporta inviernos de -25 C y veranos de +50 C, reduciendo su potencia suavemente en lugar de morir: la lógica protege los módulos.

Pruebas de niebla salina de 96 horas en una muestra de cada lote de producción: el mismo estándar utilizado para los equipos de calidad marina.

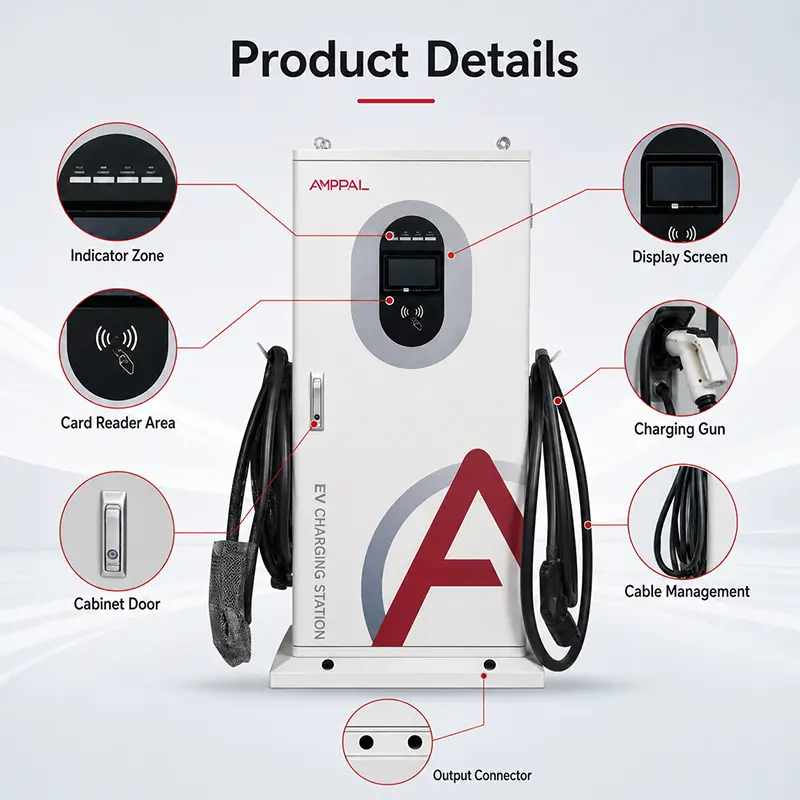

Las piezas de desgaste (pistola, ventiladores, filtro, rejilla) son módulos enchufables que un electricista local puede cambiar en el sitio.

Los repuestos se almacenan desde hace más de 8 años y las piezas que se desgastan son las baratas, no las caras.

Máxima eficiencia del 95% y lógica de espera: una unidad parada entre sesiones consume tanto como unas pocas bombillas LED.

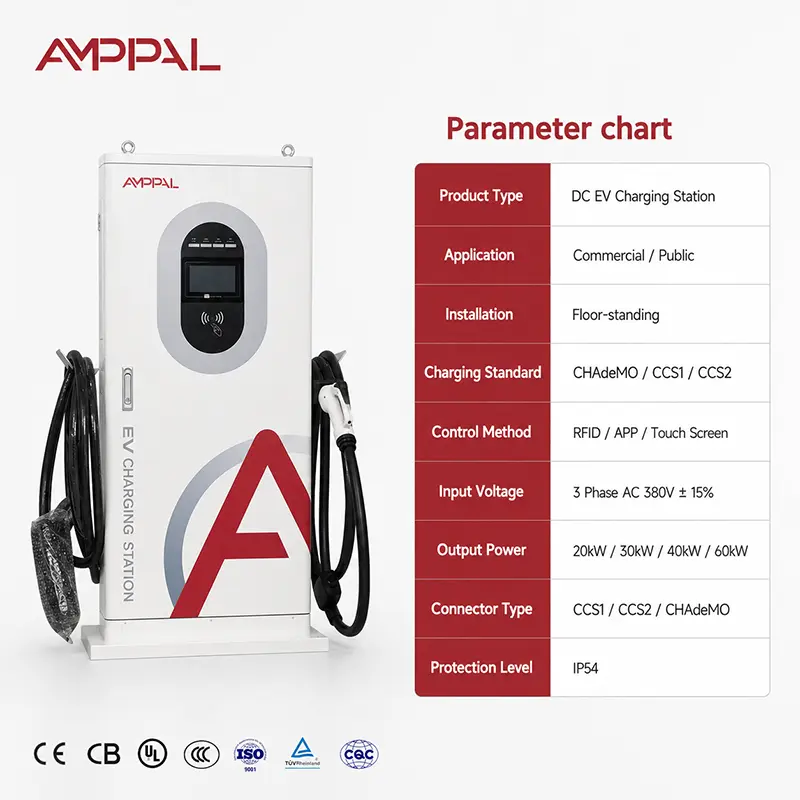

Especificaciones técnicas - Modelo de 40kW AF-DC-040-Y-B-O-3/4/5-H

Donde 40kW tiene sentido: cinco sitios reales

Estaciones de combustible costeras a menos de 500 m del agua de mar: la historia de la niebla salina es lo más importante aquí, y la pintura en polvo recupera su coste en el segundo año.

Carreteras desérticas en el Golfo, donde las temperaturas del gabinete por la tarde superan los 60 C y solo las unidades de temperatura amplia sobreviven dos veranos.

Pasos de montaña y depósitos de frío hasta -25 C: la unidad comienza allí donde las estructuras más delgadas quedan varadas.

Aparcamientos de valet en aeropuertos y hoteles, donde los coches permanecen entre 2 y 6 horas y 40 kW llenan la mayoría de las baterías sin una sesión de carga rápida completa.

Parques industriales con furgonetas de reparto y coches de empleados: una unidad de 40 kW mantiene en movimiento una flota modesta sin necesidad de actualizar el transformador.

Cómo el diseño lo mantiene vivo

El calor es el verdadero enemigo. El aire entra por la parte delantera, atraviesa los módulos de potencia y sale por la parte superior: un camino de chimenea recto que funciona incluso contra una pared. El tablero de control monitorea continuamente la temperatura del módulo; Si el gabinete se calienta, el cargador reduce su potencia suavemente en lugar de interrumpir la sesión.

El recinto hace la segunda mitad del trabajo. El recubrimiento en polvo se hornea, no se rocía húmedo, por lo que resiste las astillas que causan los camiones y carros de grava. Las juntas alrededor de la pantalla y la puerta están comprimidas, no pegadas, por lo que la clasificación IP54 se mantiene después de años de apertura.

En tercer lugar, las piezas de desgaste son las piezas baratas. Un ventilador, un filtro o una pantalla cuestan una fracción de un cargador nuevo, y una pequeña caja de repuestos mantiene dos o tres unidades en buen estado, sin tener que ir a un centro de servicio.

Certificados, pruebas y pruebas por lotes

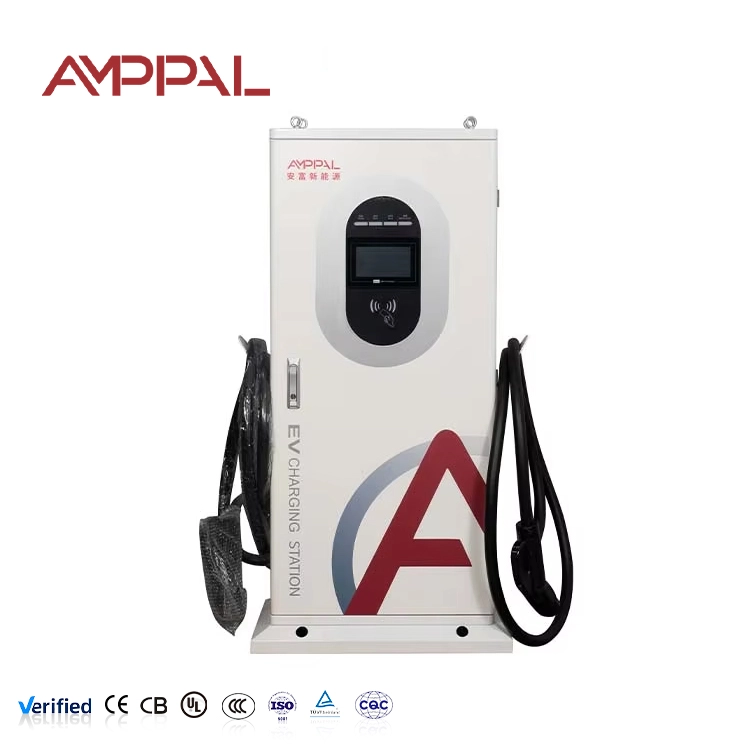

Certificados que puede presentar en una licitación: CE, TUV, CB, además de CCC a nivel nacional y UL a pedido para Norteamérica.

IP54 se verifica mediante pruebas internas de polvo y salpicaduras, no se asume a partir de una hoja de datos.

La niebla salina funciona durante 96 horas en cada muestra de lote, atrapando la mala capa antes de que llegue a la costa.

Cada unidad realiza un arranque en frío a -25 C y un funcionamiento a carga completa durante 24 horas a 40 C ambiente, y se mantiene el registro térmico por unidad.

El certificado de calibración del medidor se envía con la unidad, por lo que su primera factura al conductor se basa en una lectura verificada.

De la bobina de acero al cargador embalado: 8 pasos

El corte y el plegado se realizan en líneas láser y de punzonado CNC compartidas con las células robóticas de FANUC y TRUMPF.

El recubrimiento en polvo se cura y luego las muestras del mismo lote ingresan a la cámara de niebla salina de 96 horas.

Las secciones de CA y CC se ensamblan en líneas separadas, por lo que las herramientas nunca se cruzan entre las dos.

El cableado sigue un programa de torsión documentado: cada orejeta se aprieta según un número, no según la sensación.

Luego vienen las pruebas de protección: sobretemperatura, sobretensión y falla a tierra, cada una de las cuales se activa deliberadamente en la plataforma.

La unidad sobrevive al arranque en frío a -25 C, luego a un funcionamiento a carga completa de 24 horas a 40 C con térmicas registradas.

Se revisan juntas, sellos de puertas y prensaestopas; La prueba de pulverización de agua IP54 se realiza desde seis direcciones.

Se emite el certificado de calibración y la unidad se embala para su envío.

Guía de tallas: ¿Es 40kW el caballo de batalla adecuado para usted?

Elija 40 kW cuando sus clientes permanezcan entre 30 y 90 minutos y su sitio esté al aire libre, expuesto o ambas cosas. Es el punto ideal para paradas de taxis, concesionarios, explanadas de hoteles y depósitos, donde 30 kW parecen lentos y 60 kW alimentan energía que nadie utiliza. También se adapta a la mayoría de las conexiones de 380 V existentes, lo que mantiene las obras civiles pequeñas.

Ahora la parte honesta. Si cada sesión debe terminar en menos de 30 minutos, 40 kW es la herramienta equivocada: opte por 60 kW o más. Si su sitio es un garaje interior limpio sin clima, está pagando por IP54 y niebla salina que no necesita; una unidad interior montada en la pared cuesta menos. Y si trabaja jornadas de 20 horas a plena carga, compre el kit de repuestos ampliado desde el primer día: la pistola y los ventiladores son artículos de desgaste, punto.

Compra directa de la fábrica de Yueqing

Desde el pago hasta el envío: 3-5 días laborables para muestras, 15-20 para un contenedor completo.

La MOQ de muestra es una sola unidad; El precio del contenedor comienza a partir de 10 unidades y los modelos mixtos comparten el contenedor.

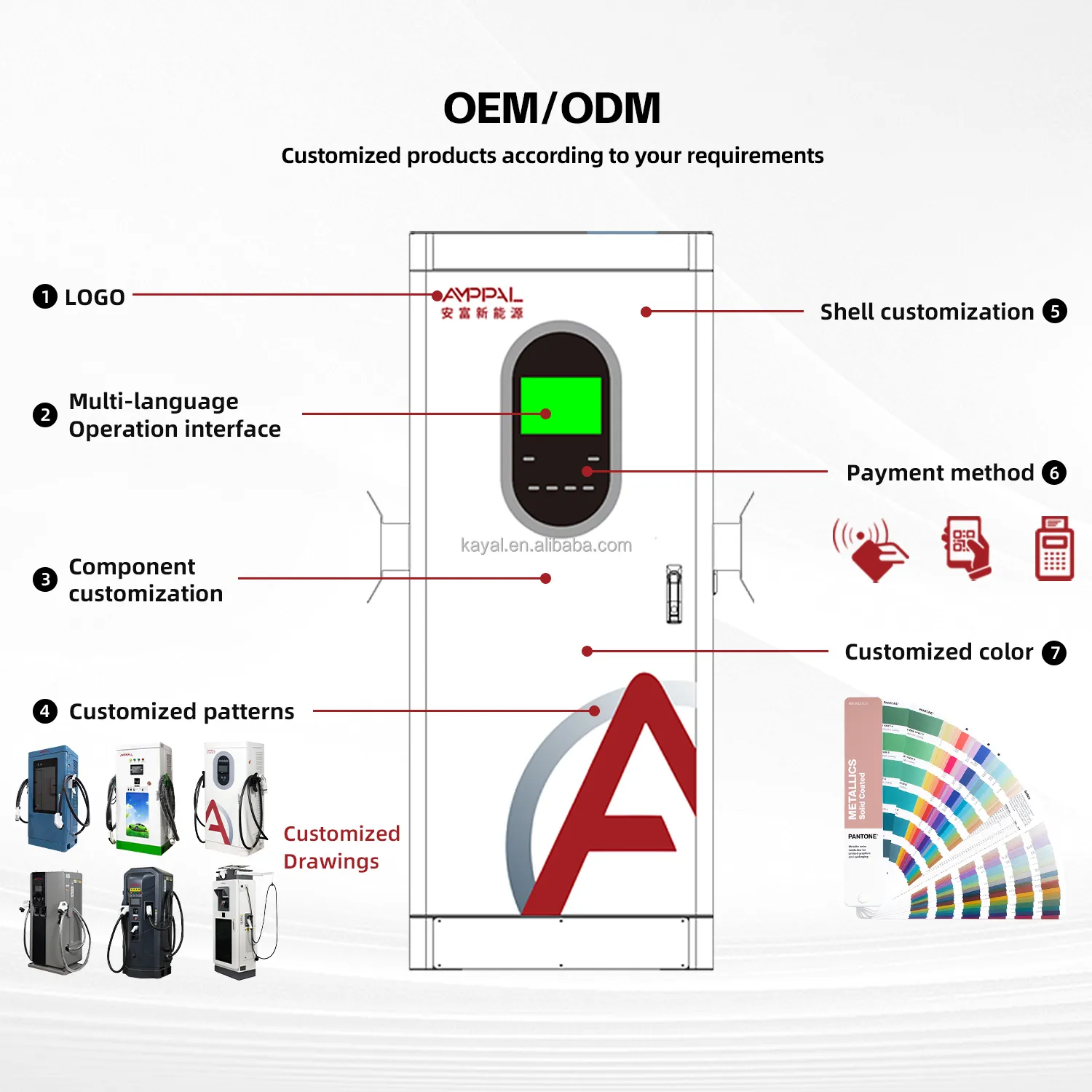

OEM y personalización: logotipo, color del gabinete, integración de pagos y etiquetas de alimentación según sus especificaciones.

El papeleo cubre la factura, la lista de empaque, el conocimiento de embarque, los certificados CE/TUV y los informes de prueba, además de la declaración de conformidad de la UE para pedidos con destino a Europa.

AMPPAL ha entregado más de 1 millón de unidades desde 2014 y gestiona más de 200 estaciones con su propio equipo: respaldamos el equipo que utilizamos a diario.

Cómo se embalan y envían las unidades

La caja coincide con el tamaño de la unidad: un marco de madera sobre una base de plataforma de cuatro vías con bloques de espuma en las esquinas, sellado contra la humedad para la pata del océano. El cable de la pistola está enrollado y atado para que el conector nunca cuelgue bajo carga.

Una caja por posición de palet. Un contenedor de 20 pies transporta unas 10 unidades, un cubo de 40 pies de altura unas 24, combinados con modelos montados en la pared. Cada contenedor es fotografiado antes de que se cierren las puertas.

Los términos comerciales son EXW Yueqing, FOB Ningbo o CIF entregados en su puerto. La declaración UE de conformidad se incluye para los pedidos con destino a Europa.

Repuestos, reparaciones y costos de funcionamiento

El plazo de dos años cubre los módulos de potencia, el controlador, la pantalla y el sistema de refrigeración. Presupuesto más allá: un ventilador ambientado alrededor del tercer año, un ensamblaje de armas alrededor del año cuatro en un sitio concurrido.

Los repuestos permanecen en stock más de 8 años (pantallas, pistolas, ventiladores, filtros, tableros de control) y la mayoría se agotan en una semana.

Actualizaciones remotas de firmware y soporte de configuración de OCPP 1.6/2.0, respondidas dentro de un día hábil por correo electrónico o WhatsApp.

Nuestros consejos de mantenimiento: limpiar el filtro de entrada mensualmente en lugares polvorientos o costeros, enjuagar la sal del gabinete cerca del mar, apretar las conexiones anualmente.

Solicite la cotización de la canasta de repuestos para cinco años: ventiladores, filtros, una pantalla, un conjunto de pistola: usted hace un presupuesto una vez, no cada vez que algo falla.

Errores de campo que vemos (incorrecto/correcto)

Incorrecto: saltarse la pica de tierra porque la unidad parece estar bien aislada. Derecha: instale una conexión a tierra PE adecuada según el manual; La protección contra sobretensiones solo funciona cuando la ruta a tierra es real.

Mal: dejar que el cable se arrastre sobre el asfalto por donde pasan los montacargas. Derecha: utilice el gancho para cables o un soporte pequeño e inspeccione la chaqueta mensualmente; una chaqueta cortada se convierte más adelante en una reparación que anula la garantía.

Incorrecto: lavar el gabinete a presión con la puerta abierta o los conectores enchufados. Correcto: lavar con la unidad cerrada y las cubiertas cerradas, luego enjuagar con agua dulce en sitios costeros para eliminar la película de sal.

Wrong: blocking the top exhaust with a signboard or shelf. Right: keep the top clear - the chimney airflow is the whole cooling strategy.

Incorrecto: dejar una pantalla rota en servicio durante semanas. Derecha: cambie el módulo de pantalla en unos 15 minutos; una pantalla rota deja entrar humedad en la cavidad de la HMI.

Comentarios del operador desde el campo

Un distribuidor de combustible en Split, Croacia (septiembre de 2025) opera tres unidades a 40 m del Adriático. Su veredicto: la capa en polvo todavía parece nueva después de dos inviernos de niebla salina, donde su marca anterior se oxidó debajo de la junta de la puerta en ocho meses. Su justa queja: la junta de la puerta es rígida al cerrar cuando es nueva; se ablanda al cabo de unas semanas y ahora lo prelubricamos en fábrica.

Un contratista minero en Karaganda, Kazajstán (diciembre de 2025) carga los vehículos del sitio a -22 C. Las unidades arrancan y cargan sin precalentamiento, lo que sorprendió a su electricista a este precio. Su nota para nosotros: la pantalla táctil es lenta por debajo de -15 C, por lo que programa las sesiones nocturnas como un horario fijo y reserva el día para uso manual.

El propietario de un hotel en Dubai, Emiratos Árabes Unidos (marzo de 2026), compara facturas, no hojas de especificaciones: una unidad de 40 kW más una pantalla de repuesto y una pistola le costó aproximadamente un 18 % menos en dos años que sus dos unidades anteriores más baratas, que fallaron por el calor y se comieron los ahorros en logística de reparación. Su queja: el filtro necesita una limpieza mensual debido al polvo del Golfo, por lo que compra filtros en cajas de diez.

Preguntas frecuentes: durabilidad, repuestos y costos de funcionamiento

P: ¿Qué garantiza exactamente IP54 en la práctica?

R: Partes internas herméticas al polvo y protección contra salpicaduras de agua desde cualquier dirección: lluvia, rocío de manguera, rocío de mar. No es sumergible; Mantenga la base libre de agua estancada.

P: ¿Cuánto dura la prueba de niebla salina y por qué es importante?

R: 96 horas por muestra de cada lote. Una hora equivale aproximadamente a semanas de exposición costera, atrapando una capa débil antes de su envío.

P: ¿La unidad seguirá cargándose a una temperatura ambiente de +50 C?

R: Sí, pero la salida puede reducirse progresivamente por encima de aproximadamente 45 C para proteger los módulos; la sesión continúa con potencia reducida en lugar de detenerse.

P: ¿Qué piezas se desgastan realmente y cuánto cuestan?

R: Los ventiladores, el filtro, el conjunto de pistola y la rejilla son elementos de desgaste normal: módulos enchufables almacenados desde hace más de 8 años. Solicite la cotización de la canasta de repuestos para cinco años.

P: ¿La garantía de 2 años cubre la pistola y la pantalla?

R: Los defectos de fabricación están cubiertos; el daño físico por mal uso o vandalismo no lo es. Es por eso que recomendamos tener una pistola y una pantalla de repuesto en el lugar.

P: ¿Con qué frecuencia se debe limpiar el filtro?

R: Cada 1 a 3 meses normalmente, mensualmente en lugares costeros o polvorientos. Un filtro obstruido eleva la temperatura y reduce silenciosamente la eficiencia.

P: ¿Puedo hacer funcionar esta unidad en interiores?

R: Sí, pero pagaría por el endurecimiento exterior que no necesita; Nuestros modelos de interior montados en la pared cuestan menos.

P: ¿Está disponible el resultado de la niebla salina de 96 horas para la licitación de mi proyecto?

R: Sí, los informes de pruebas de lote se emiten con el envío y podemos proporcionarlos para la documentación de licitación si así lo solicita.
