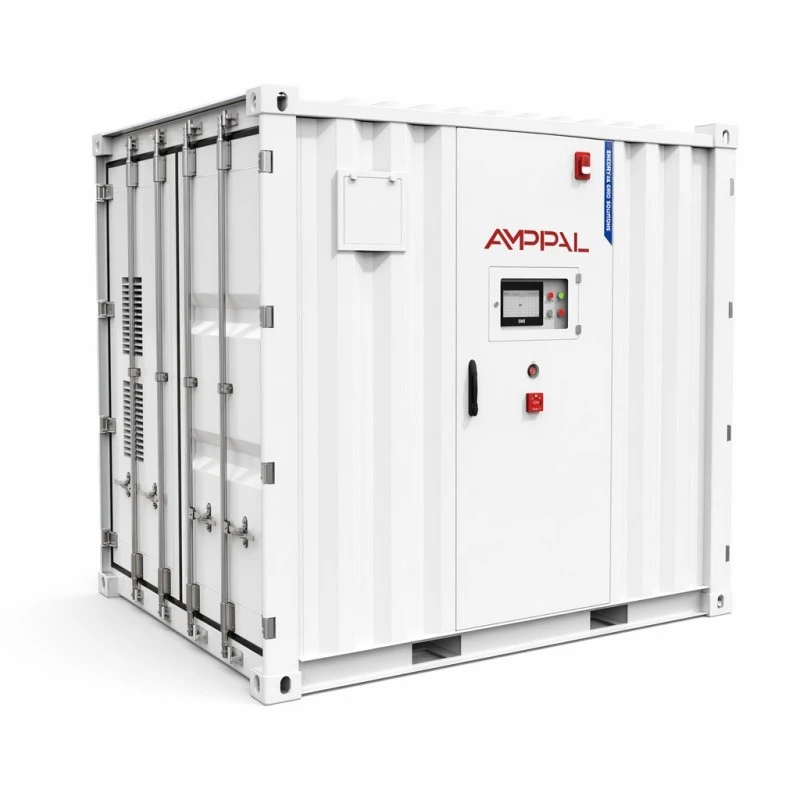

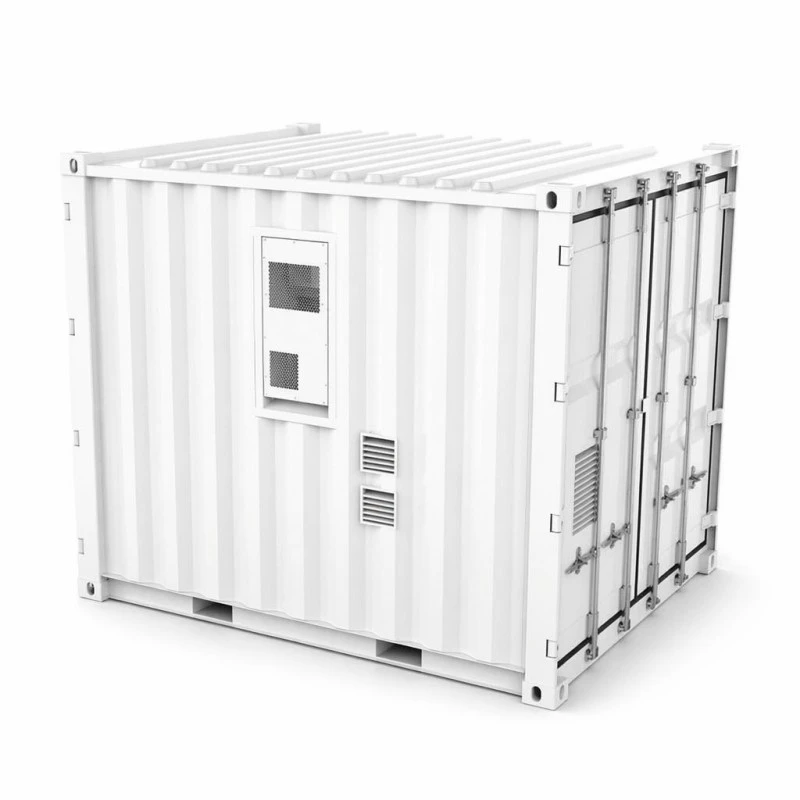

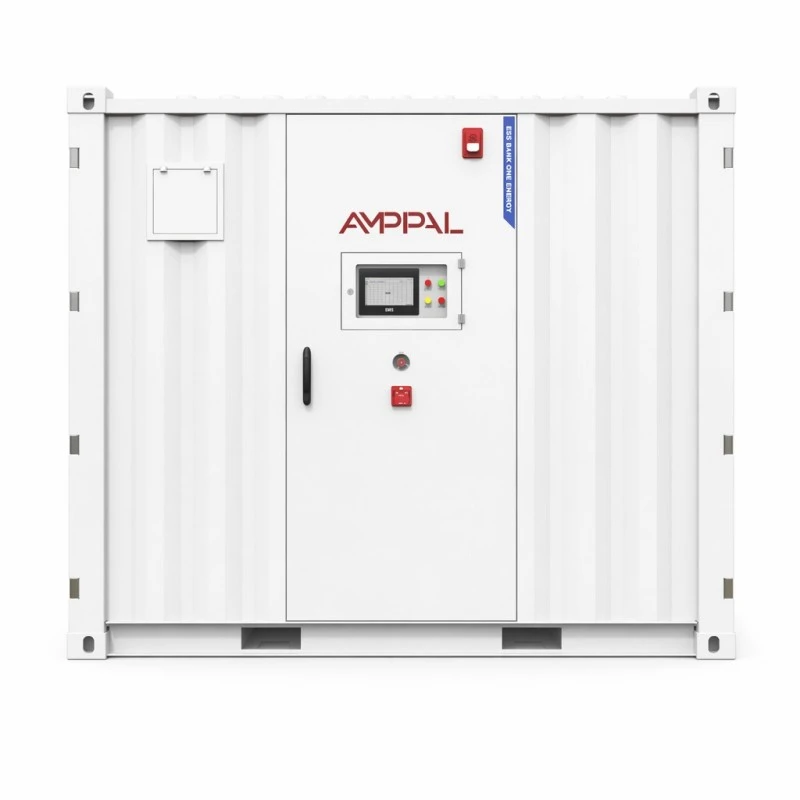

Sistema de almacenamiento de energía en batería en contenedores a escala de servicios públicos

Lo que llega en el camión

Los proyectos convencionales de megavatios-hora se ensamblan en el sitio: los paquetes llegan en paletas, los estantes se levantan, se tiran los cables y la mitad del tiempo de puesta en servicio se dedica a buscar errores de cableado cometidos durante la semana de instalación. El sistema de almacenamiento de energía en baterías en contenedores a escala de servicios públicos invierte esa secuencia. Los 48 o 55 paquetes de baterías, el circuito de aire acondicionado, los sistemas contra incendios de aerosol y perfluorohexanona y el cableado de monitoreo están todos integrados en nuestra fábrica en Yueqing, se prueban como un solo sistema y se envían como una sola unidad de 3048*2438*2591 mm. A su llegada, el personal del sitio lo coloca en la plataforma preparada, pasa el cable de entrada inferior de CC al PCS/EMS del proyecto y lo entrega a la puesta en servicio. El tiempo de montaje en fábrica se aleja de su ruta crítica, que suele ser el objetivo de comprar un contenedor en lugar de un sistema de estanterías.

Cinco números que definen las dos variantes

Capacidad nominal de 1060 kWh y 1215 kWh desde el mismo gabinete: 48 paquetes versus 55 paquetes de celdas LFP de 3,2 V/314 Ah, por lo que el espacio, la plataforma y el plano de la grúa no cambian entre las variantes.

La arquitectura de cadena difiere según el diseño: 4P264S para la unidad de 1060 kWh a 844,8 V CC nominal, 5P242S para la unidad de 1215 kWh a 774,4 V CC, mientras que ambas permanecen dentro de la ventana de 680 ~ 950 V CC que aceptan la mayoría de las plataformas PCS grandes.

La corriente de carga y descarga estándar es de 200 A en ambos, a una tasa de 0,5 CP, lo que mantiene la salida de CC del contenedor compatible con los diseños típicos de bus de proyecto.

La eficiencia del sistema se establece en un máximo del 88 % a 0,5 °C, medida en una carga y una descarga; la cifra incluye auxiliares, no solo la cadena de baterías.

La vida útil se estima en más de 8000 ciclos a 0,5 °C y 25 °C con al menos un 80 % de retención de energía, y la banda operativa de 0 °C a +50 °C coincide con el interior con aire acondicionado.

Especificaciones técnicas

Categoría	Parámetro	Modelo de 1060kWh	Modelo de 1215kWh
Lado CC	Capacidad nominal	1060 kWh	1215 kWh
	tipo de celda	LFP 3,2V/314Ah	LFP 3,2V/314Ah
	Cadena del sistema de baterías	4P264S	5P242S
	Especificación del paquete	70.4V314Ah	70.4V314Ah
	NO. de PAQUETES	48 piezas	55 piezas
	tensión nominal	844,8 VCC	774,4 VCC
	Rango de voltaje	680~950 VCC	680~950 VCC
	Corriente de carga/descarga estándar	200A	200A
Parámetros del sistema	Eficiencia del sistema	MÁX.eficiencia 88% @0.5C / 1 Carga 1 Descarga	MÁX.eficiencia 88% @0.5C / 1 Carga 1 Descarga
	Vida útil del sistema	>8000 Veces(0.5C@25°C) Tasa de retención de energía ≥ 80%	>8000 Veces(0.5C@25°C) Tasa de retención de energía ≥ 80%
	Método de cableado	Entrada inferior de CC	Entrada inferior de CC
	Tasa de carga y descarga	0,5 CP	0,5 CP
	Método de gestión térmica	Aire acondicionado inteligente refrigerado por aire	Aire acondicionado inteligente refrigerado por aire
	Protocolo de comunicación	CAN/Eth/RS485 (4G opcional)	CAN/Eth/RS485 (4G opcional)
	Sistema de protección contra incendios	Aerosol y perfluorohexanona	Aerosol y perfluorohexanona
	Clasificación IP	IP54	IP54
	Tamaño del producto	3048*2438*2591mm	3048*2438*2591mm
	Peso del producto	9500 kilos	10500 kilos
Requisitos ambientales	Rango de temperatura de funcionamiento	0°C~+50°C	0°C~+50°C
	Rango de humedad de funcionamiento	0~95%RH (sin condensación)	0~95%RH (sin condensación)
	Altitud de funcionamiento	2000m (>2000m Reducción de potencia)	2000m (>2000m Reducción de potencia)
	Proceso de dar un título	PAQUETE: CE ROHS UN38.3 MSDS	PAQUETE: CE ROHS UN38.3 MSDS
	Garantía	5 años	5 años

Sitios que encargan un megavatio-hora

Parques industriales con picos nocturnos de 2 a 4 horas y una estructura tarifaria que recompensa el cambio de esa ventana.

Reemplazo del generador diésel: 1060 kWh con una descarga de 200 A cubre una carga industrial modesta durante un período de corte típico sin logística de combustible.

Los parques solares o eólicos necesitan consolidar la producción y capturar la generación que de otro modo se vería restringida.

Las empresas de distribución aplazan la mejora de una subestación reduciendo el pico de un alimentador durante una temporada o dos.

Minería remota e islas donde las salas de baterías construidas in situ no son prácticas y la entrega probada en fábrica es la única opción confiable.

Cómo se pone en línea un proyecto prefabricado

La secuencia del proyecto comienza con el paquete civil: una plataforma plana de concreto con capacidad para una carga puntual de 9500-10500 kg, una zanja para cables hasta la posición del contenedor y espacio libre para el rechazo de calor del aire acondicionado.

La elevación es una operación de una sola grúa. La envolvente y las esquinas de 3048*2438*2591 mm de la unidad son herrajes estándar para contenedores, por lo que la barra espaciadora y el aparejo se alquilan en lugar de fabricarse a medida.

Luego, la puesta en servicio se realiza en tres pasos: cableado de CC a través del prensaestopas de entrada inferior al PCS del sitio, protocolo de enlace CAN/Eth/RS485 con el EMS del proyecto (acceso remoto 4G opcional) y la secuencia de aceptación en la que la autoridad local o el operador de la red presencia las pruebas del relé de protección, la carga/descarga a 0,5 CP y la verificación de precisión del informe SOC. Deje dos o tres días de trabajo en el sitio después de que se haya instalado el contenedor.

Dentro del Archivo de Seguridad y Certificación

Dos agentes de incendio independientes: el aerosol actúa dentro del volumen del paquete, mientras que la perfluorohexanona inunda el espacio del contenedor; el par cubre eventos térmicos en ambas escalas.

Gabinete IP54 con entrada inferior de CC, por lo que el contenedor tolera la lluvia y el polvo en el sitio mientras la penetración eléctrica se mantiene baja y protegida.

Los paquetes llevan CE y RoHS; El equipo completo se envía con UN38.3 y la documentación MSDS necesaria para el transporte, aduanas y seguro del sitio.

El aire acondicionado inteligente enfriado por aire mantiene la cadena de paquetes de 48 a 55 en una banda de temperatura estrecha; el controlador modula en lugar de realizar ciclos intensos.

El entorno operativo es de 0 °C a +50 °C ambiente con 0-95 % de humedad relativa sin condensación y 2000 m de altitud con reducción de potencia superior: cifras que vale la pena comparar con el sitio de su proyecto.

Cada contenedor completa una carga y descarga completa de 0,5 CP con registro a nivel de paquete en la fábrica antes de sellar las puertas para el envío.

Ocho pasos dentro de la planta de Yueqing

1. Entrada de celdas: las celdas LFP de 314 Ah se muestrean por lotes para determinar su capacidad y resistencia interna a su llegada.

2. Construcción del paquete: los paquetes de 70,4 V/314 Ah están soldados, cableados, equipados con el BMS del paquete y sometidos a pruebas de aislamiento.

3. Fabricación del contenedor: el recinto se corta, se suelda y se recubre con protección contra la corrosión en el mismo suelo que los demás productos energéticos de la empresa.

4. Instalación en bastidor: los paquetes se montan en el diseño de cadena 4P264S o 5P242S con el recorrido del bus de CC.

5. Equipamiento térmico y contra incendios: se instalan y prueban su funcionamiento unidades de aire acondicionado, conductos, generadores de aerosoles y cilindros de perfluorohexanona.

6. Cableado y control: monitoreo, puertas de enlace de comunicaciones y el prensaestopas de entrada inferior de CC terminan en la interfaz del proyecto.

7. Prueba de aceptación en fábrica: ciclo completo de 0,5 CP con voltaje y temperatura a nivel de paquete registrados con el número de serie.

8. Sellado y embalaje: puertas selladas, indicadores de impacto instalados, unidad preparada para el patio de contenedores.

Dimensionamiento de la realidad a escala de contenedor

Compre la variante que coincida con su ventana de envío, no el número mayor. La unidad de 1060 kWh ofrece 200 A estándar en un bus de 844,8 V CC; la unidad de 1215kWh ofrece más energía con un nominal más bajo de 774,4VDC. Verifique qué voltaje se encuentra dentro del rango operativo de su PCS antes de cortar el PO.

La refrigeración por aire tiene límites reales. Si su sitio supera regularmente los +50°C, o se encuentra en un clima tropical húmedo donde el aire acondicionado funciona continuamente a plena carga, un producto enfriado por líquido mantendrá la temperatura de las celdas más plana y puede ser la mejor opción. Lo decimos en el presupuesto y no después de la entrega.

Por debajo de aproximadamente 500 kWh de necesidad de almacenamiento, este contenedor tiene la forma incorrecta. Un producto a escala de gabinete cuesta menos en transporte, grúa e instalación, y podemos recomendarle uno de la misma gama.

Preguntas para formular a las cotizaciones de EPC

Pregunte si la cifra de eficiencia es a nivel del sistema en un ciclo de carga y descarga; la nuestra es del 88 % como máximo a 0,5 °C, incluidos los auxiliares.

Pregunte si la afirmación sobre el ciclo de vida indica la velocidad, la temperatura y el umbral de retención: '8000 ciclos' sin condiciones es una frase de marketing, no una especificación.

Pregunte cuántos agentes de bomberos hay dentro. Aerosol más perfluorohexanona es la configuración que las aseguradoras incluyen cada vez más en sus requisitos.

Pregunte qué sucede con el tiempo de puesta en servicio si el PCS del sitio utiliza un protocolo de comunicaciones diferente: CAN, Ethernet y RS485 son estándar aquí, el control remoto 4G es opcional.

Términos comerciales: la producción dura entre 30 y 40 días hábiles para un contenedor estándar, garantía de cinco años y los paquetes de baterías se pueden reemplazar en el campo sin tener que despachar el contenedor.

Elevación, Envío y Aduanas

Con 3048*2438*2591 mm y 9500 kg (1060 kWh) o 10500 kg (1215 kWh), la unidad se mueve sobre una plataforma con una grúa en ambos extremos. Los montacargas no están clasificados para este peso; planifique el aparejo y una grúa de plataforma antes de que llegue el camión.

Debido a que la batería está instalada y cargada, el contenedor se envía como mercancía peligrosa UN3480. Elaboramos el informe UN38.3, MSDS y la declaración de embalaje DG; debe presupuestar aproximadamente una semana adicional de tiempo de espera de reserva en origen en comparación con la carga general.

Los términos estándar son FOB Ningbo o Shanghai con CIF disponible; la unidad viaja como una carga equivalente a un cubo alto de 40 pies, y la entrega por tierra en su país necesita autorización de ruta para una carga de 3 metros de ancho y 10,5 toneladas.

Servicio de Garantía y Capacidad

Garantía de cinco años en paquetes, aire acondicionado, sistemas contra incendios y monitoreo como un solo sistema entregado.

Se garantiza que la capacidad retendrá al menos el 80 % de la energía nominal según el ciclo de 0,5 °C establecido; El seguimiento de la degradación utiliza el registro de aceptación de fábrica como punto de referencia.

Los paquetes son módulos intercambiables en campo: un paquete débil se reemplaza en unas pocas horas sin desembalar el contenedor ni interrumpir el resto de la cadena.

El monitoreo remoto a través de CAN/Eth/RS485 con 4G opcional permite a nuestro equipo de servicio leer datos a nivel de paquete y programar una visita antes de que el operador pueda ver la variación de capacidad.

Servicio anual: limpieza del filtro de aire, verificación de la presión del agente contra incendios, verificación del torque del terminal y análisis de capacidad; Los paquetes de repuesto se envían en un plazo de 5 a 7 días laborables.

Errores de preparación del sitio que cuestan semanas

Incorrecto: verter la almohadilla antes de verificar el espacio libre para abrir la puerta del contenedor y el aire acondicionado. Derecha: marque la huella de 3048*2438 mm más un corredor de servicio de 1 m antes de pedir el hormigón.

Incorrecto: asumir que la unidad de 9500 kg se puede arrastrar con una carretilla elevadora. Derecha: grúa desde las esquinas con un esparcidor; el plan de aparejo debe existir antes de que el camión salga del puerto.

Incorrecto: dejar el prensaestopas de entrada inferior de CC enterrado debajo del relleno de la zanja para cables. Derecha: termine y selle el casquillo durante la semana de colocación, antes de rellenar la zanja.

Incorrecto: saltarse el control de humedad porque 'tiene IP54'. Derecha: la banda operativa es 0-95%RH sin condensación; un deshumidificador es un seguro barato en las regiones monzónicas.

Incorrecto: conectar el bus de la batería a un PCS fuera de la ventana de 680~950 VCC. Derecha: verifique que el PCS del proyecto acepte el voltaje nominal de la variante (844,8 V o 774,4 V) antes de energizarlo.

Notas de campo de proyectos de megavatios-hora

Un promotor inmobiliario de Tashkent, Uzbekistán, encargó una unidad de 1.060 kWh a finales de 2024 para un complejo comercial con una tarifa diferencial entre día y noche. Su ingeniero de proyecto informó que el contenedor estaba generando ingresos dentro de los nueve días posteriores a que la grúa lo levantó de la plataforma, y ​​notó que el protocolo de enlace del EMS sobre RS485 tomó una tarde de mapeo de parámetros, más tiempo que la instalación física.

Un desarrollador de energía solar en Antananarivo, Madagascar, combinó la variante de 1215 kWh con un parque fotovoltaico existente. Sus comentarios se centraron en el aire acondicionado: en el calor de la isla, la carga de refrigeración era mayor de lo que sugería la hoja de datos, y nos pidieron la tabla de reducción a +45°C antes de pedir la segunda unidad.

Un contratista minero en Almaty, Kazajstán, utilizó el contenedor como respaldo para una planta de procesamiento. Su supervisor eléctrico elogió la instalación de un solo elevador, pero se quejó de que el cableado de comunicaciones necesitaba colas de fábrica más largas: la posición de entrada inferior de CC significaba que su zanja se extendía 4 m más de lo planeado.

Preguntas que hacen los compradores antes de reservar un contenedor

P: ¿Cuál es la diferencia entre las dos variantes?

R: Diseño de cadena y energía: 48 paquetes en 4P264S (844,8 VCC) para 1060 kWh, 55 paquetes en 5P242S (774,4 VCC) para 1215 kWh, el mismo gabinete.

P: ¿El contenedor incluye el PCS?

R: No, es el activo de almacenamiento del lado de CC. Se conecta a su proyecto PCS/EMS a través de CAN, Ethernet o RS485 (4G opcional).

P: ¿Cómo se envía?

R: Como mercancías peligrosas UN3480 en una plataforma o como carga de contenedor, con informe UN38.3 y MSDS preparados por nosotros.

P: ¿Cuál es la corriente de carga/descarga estándar?

R: 200 A en ambas variantes, a una velocidad de 0,5 CP, dentro de la ventana de voltaje de 680 ~ 950 V CC.

P: ¿Cuánto tiempo lleva la puesta en servicio del sitio?

R: De dos a tres días para el cableado de CC, el protocolo de comunicaciones y las pruebas de aceptación presenciadas, suponiendo que la plataforma esté lista.

P: ¿Cuál es la eficiencia real?

R: Máximo 88 % a 0,5 °C medido sobre una carga y una descarga, incluidos los auxiliares.

P: ¿Cuánto durará la batería?

R: Más de 8000 ciclos a 0,5 °C y 25 °C con al menos un 80 % de retención de energía; las condiciones ambientales más cálidas lo acortan.

P: ¿Cuál es el plazo de entrega?

R: 30-40 días hábiles para un contenedor estándar; la reserva DG en origen añade aproximadamente una semana al calendario de navegación.
