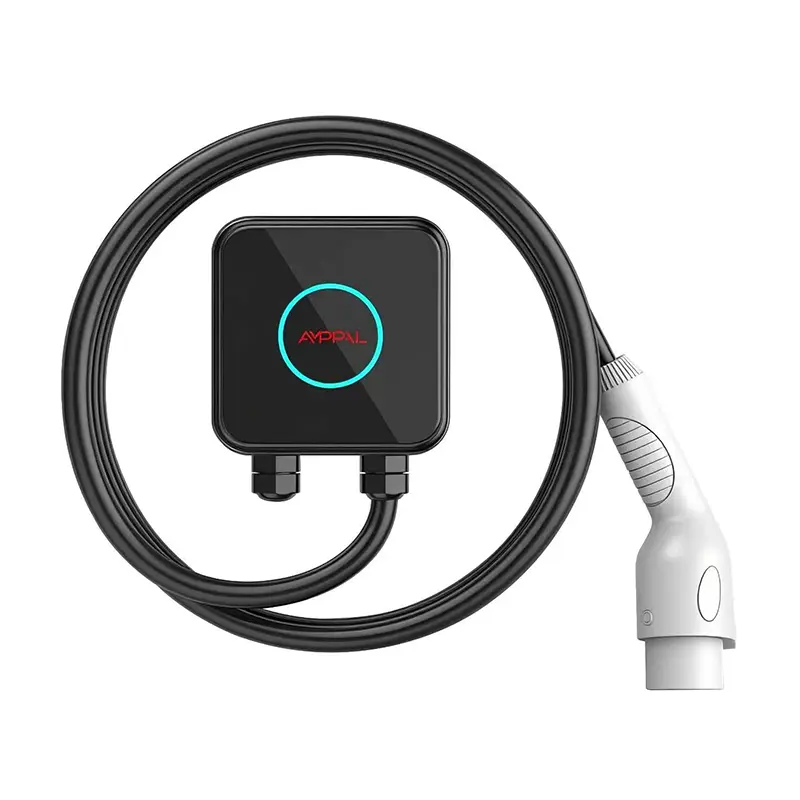

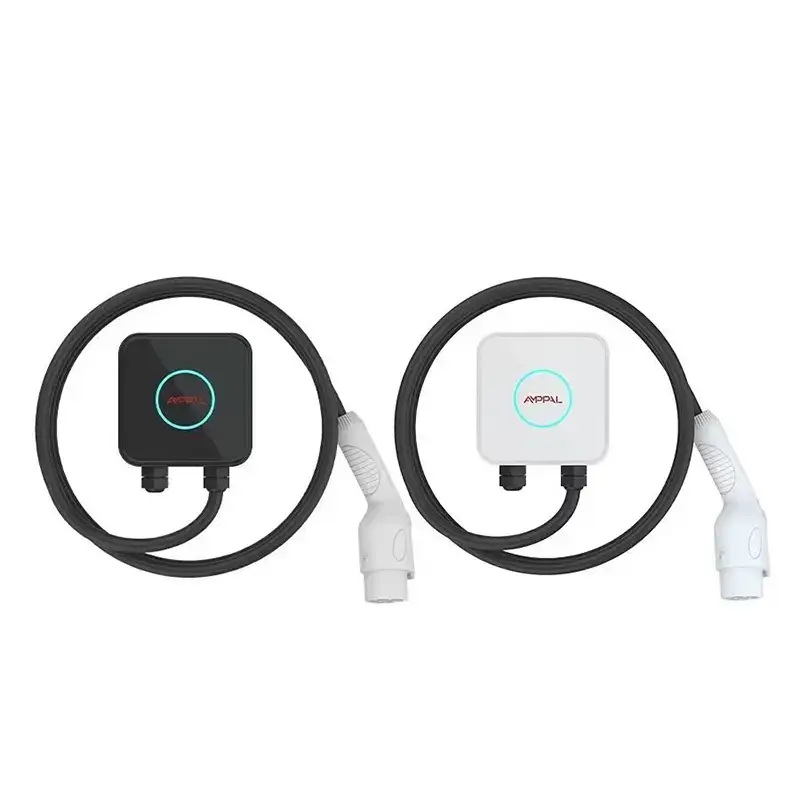

Cargador compacto Wallbox AC EV de 3,5 kW para carga en el hogar y la oficina

Qué es este cargador (y para quién es)

Una caja de 150 por 150 por 65 mm tiene aproximadamente el tamaño de una novela de tapa dura gruesa o de un enrutador doméstico. Ese es el cuerpo completo del AMPPAL 3.5kW Compact: cada componente, relé de seguridad y tablero de control que contiene.

La mayoría de las cajas de pared del mercado tienen un volumen de tres a cinco veces mayor. En un sótano estrecho, al lado de un calentador de agua o en una pared de medio metro de ancho, esa diferencia decide si se puede instalar un cargador.

Construimos esta unidad para los espacios que todos los demás ignoran: plazas de estacionamiento de condominios estrechas, edificios de apartamentos antiguos sin cuarto eléctrico, rellanos de escaleras e incluso una pared de patio compartido. Si tu pared tiene 150 mm de ancho libre, tiene espacio para este cargador.

Por qué la compacidad extrema cambia su instalación

El tamaño pequeño no es un truco de estilo. Cambia las matemáticas físicas de la instalación de un cargador de vehículos eléctricos de cuatro maneras.

Primero, la altura de montaje. Una unidad de 65 mm de profundidad sobresale menos de la pared, por lo que puede colocarse en un pasillo sin bloquear el tráfico peatonal, junto a la escalera del sótano, donde una caja de 120 mm de profundidad sobresaldría del pasillo.

En segundo lugar, cabe dentro de los recintos existentes. Contratistas en Italia y Polonia han montado el Compact dentro de un gabinete de distribución metálico preexistente, protegiéndolo de la intemperie y el vandalismo sin necesidad de mampostería nueva.

En tercer lugar, el tendido de cables. El cable entra y sale cerca de la pared, por lo que un conducto de superficie parece limpio y solo necesita dos enchufes.

Cuarto, el peso. Con un peso aproximado de 1 kg, la unidad se fija con cuatro tornillos en placas de yeso o ladrillo; no es necesario buscar un montante ni perforar el hormigón.

¿Qué hay dentro de un cargador tan pequeño?

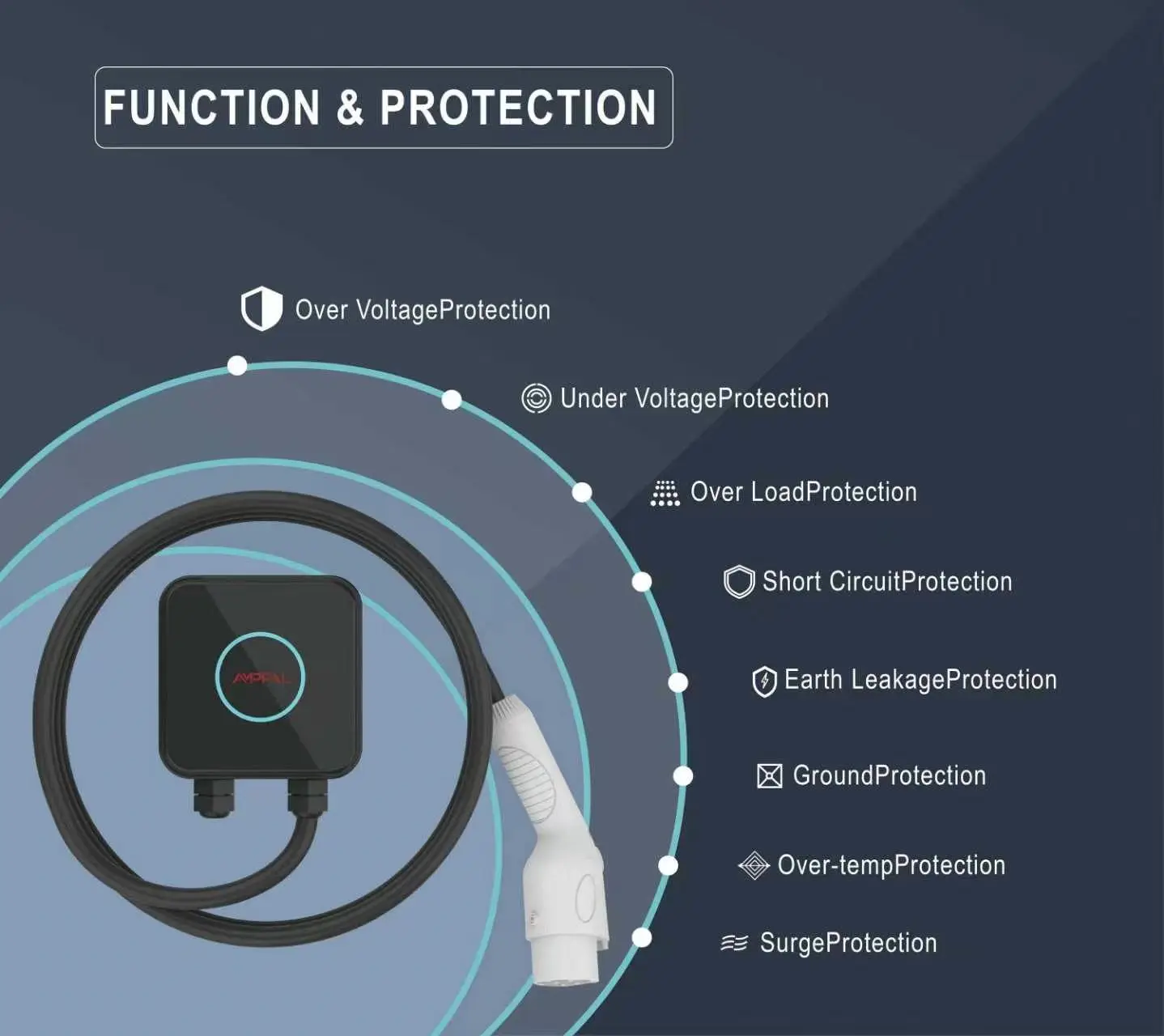

El cargador compacto Wallbox AC EV de 3,5 kW para carga en el hogar y la oficina es una estación de carga Modo 3 según IEC 61851-1:2017. No convierte CA en CC; ese trabajo permanece en el automóvil. Lo que hace es gestionar el handshake seguro: señal piloto, control de relé, comprobación de continuidad de tierra y parada automática cuando se completa la carga o aparece un fallo.

Sin transformador ni etapa de potencia de CC, el gabinete se encoge dramáticamente. La carga térmica a 3,5 kW es modesta: la carcasa es una carcasa termoplástica con clasificación UL94 V-0 (retardante de llama) y el calor se disipa a través de la superficie de la carcasa sin ventiladores.

IP54 significa que la unidad resiste polvo y salpicaduras de agua desde cualquier dirección; no la inmersión, pero la lluvia, la condensación y la limpieza con manguera pasan fácilmente. El tablero de control tiene un revestimiento conformal de serie, algo inusual a este precio, por lo que sobrevive a los garajes costeros húmedos.

Especificaciones técnicas

Dónde pertenece este cargador de 150 mm (y dónde no)

Los casos de uso realistas son específicos y los enumeramos claramente.

1) Espacios privados estrechos en sótanos de apartamentos, especialmente en edificios antiguos de Europa y el sudeste asiático, donde un pasillo de 2,2 m no deja pared.

2) Segundas residencias y casas rurales con alimentación monofásica de 16A.

3) Lugares de estacionamiento alquilados donde el propietario desea un espacio mínimo y una unidad extraíble.

4) Paredes de garaje compartidas con calderas, descalcificadores o armarios de herramientas.

5) Los depósitos de flotas ejecutan una instalación piloto económica antes de comprometerse con equipos de tamaño completo.

Donde no pertenece: un automóvil trifásico de 22 kW, un sitio con solo energía trifásica disponible (esta unidad es monofásica de 220 VCA únicamente) o un camino de entrada donde una carga más rápida durante el día es una necesidad genuina.

Cómo maneja el compacto el calor, el polvo y el agua

Tres opciones de ingeniería hacen que el trabajo de tamaño pequeño sea adyacente al exterior.

Calor: a 3,5 kW, la pérdida total disipada se mantiene por debajo de 40 W a plena carga. La carcasa también funciona como disipador de calor: las superficies internas acanaladas conducen el calor a la cara exterior y las pruebas de carga muestran una temperatura de la superficie inferior a 55 °C a una temperatura ambiente de 35 °C.

Polvo y agua: la clasificación IP54 proviene de una cubierta frontal con juntas y prensaestopas que sujetan la funda del cable, no de un encapsulado de epoxi. Eso mantiene la unidad en buen estado: un técnico puede abrirla, cambiar un relé y cerrarla sin herramientas de fábrica.

Certificación y Garantía de Calidad

Marcado CE y probado según IEC 61851-1:2017, el estándar que rige para equipos de carga AC Modo 3.

El material de la carcasa tiene la clasificación de inflamabilidad UL94 V-0: la carcasa no soporta llamas, una consideración real en sótanos compartidos.

Cada unidad pasa pruebas de seguridad eléctrica 100%: continuidad de tierra, resistencia de aislamiento a 500 V CC y resistencia dieléctrica a 1,5 kV.

Las unidades de muestra se someten a una prueba de niebla salina de 96 horas y a una prueba de resistencia del relé de 500.000 ciclos en nuestro laboratorio.

La inspección entrante verifica los contactores, la MCU y los sensores de corriente con los certificados de lote; La tasa de rechazo se registra por lote.

La planta cuenta con las certificaciones CE, TUV, CB y UL para la familia AMPPAL, auditadas por organismos notificados externos.

Cómo se fabrica el cargador (8 pasos)

La producción en nuestra planta de Yueqing (Zhejiang, la "capital de los electrodomésticos") sigue una secuencia fija:

1) Conjunto de PCB SMT con inspección automatizada de soldadura en pasta.

2) Recubrimiento conformal aplicado y curado.

3) Relé, sensor y placa MCU instalados en la mitad trasera de la carcasa.

4) Prensaestopas y cable de 5 m instalados, con control de par.

5) Prueba funcional automatizada a 230V con carga simulada del vehículo.

6) Prueba de seguridad de continuidad de tierra y alto voltaje al 100%.

7) Inspección visual y marcado láser del número de serie.

8) Embalado con kit de montaje y tarjeta de inicio rápido, paletizado después de una verificación de muestra de funcionamiento de 24 horas.

Las líneas asistidas por robots suministradas por los socios de FANUC (Shanghái) y TRUMPF (Alemania) manipulan chapa metálica para nuestras estaciones más grandes; el Compact funciona con una línea de CA dedicada. La capacidad anual de la planta supera el millón de unidades.

Guía de tallas: ¿3,5 kW son suficientes para usted?

Seamos directos: 3,5 kW es una carga lenta según los estándares modernos. Se adapta a los coches que se aparcan durante la noche: viajeros, híbridos enchufables y vehículos eléctricos urbanos con baterías utilizables de 20 a 40 kWh.

No lo compre si su viaje diario supera los 150 km sin carga alternativa. En ese caso, la recomendación sincera es una estación Compact de 7 kW o una estación de 11 kW/22 kW.

Omítelo también si su casa tiene cableado trifásico y su automóvil acepta 11kW: la caja de pared se convierte en el cuello de botella.

Lo que hace que esta unidad sea la decisión correcta: espacio físico reducido, un circuito monofásico de 16 A que no actualizará o una propiedad secundaria que necesita un cargador económico y discreto.

Por qué elegir AMPPAL en lugar de cargadores compactos genéricos

Directo de fábrica de Zhejiang Anfu New Energy Technology Co., Ltd. (fundada en 2014, empresa especializada a nivel nacional): usted trata con el fabricante, no con una empresa comercial.

Plazo de entrega estándar de 15 a 20 días hábiles; Las muestras se envían en 3-5 días hábiles por vía aérea.

Bienvenidos OEM y ODM: logotipo, longitud del cable, tipo de enchufe (Tipo 1/Tipo 2/GB/T) y color a partir de 100 unidades.

Paquete de documentación: Declaración CE, informe de prueba IEC 61851-1, manual, certificado de inspección de fábrica para aduanas.

Historial de exportación a más de 40 países, incluidos Emiratos Árabes Unidos, Arabia Saudita, Rusia, Alemania, Francia, Malasia, Tailandia, Vietnam, México y Brasil; NEOM y Sime Darby son socios de referencia.

MOQ de 1 unidad para pruebas; niveles de volumen de 50 y 500 unidades.

Embalaje y envío

Cada unidad se envía en una caja de cartón de 210 x 210 x 120 mm y pesa aproximadamente 1,6 kg con cargador, cable de 5 m, kit de montaje y manual. La caja es apta para mensajería, por lo que el transporte aéreo sigue siendo barato: 40 unidades se apilan en un único compartimento para paquetes de 0,1 m3.

Para el transporte marítimo, se cargan 1.200 unidades en un contenedor de 20 pies sobre 24 palés retractilados de 50 cajas cada uno.

Términos comerciales: FOB Ningbo o Shanghai, EXW o CIF a pedido. El papeleo cubre factura comercial, lista de empaque, declaración CE y certificado de origen; Manejamos L/C y D/P de forma rutinaria.

Soporte posventa y garantía

Garantía estándar de 2 años por defectos de fabricación; mano de obra y envío de retorno acordados por caso.

Piezas de repuesto (relé, cuadro de control, cable) enviadas en un plazo de 7 días laborables; aire prioritario para Europa y Oriente Medio.

Diagnóstico remoto gratuito: envíe una foto o un vídeo del LED de falla y nuestros ingenieros responderán dentro de un día hábil.

El mantenimiento por parte del usuario es ligero: revise la funda del cable en busca de cortes, apriete los tornillos de la pared y elimine el polvo dos veces al año.

Existen contratos de garantía extendida y servicio in situ para distribuidores en Alemania, Francia y los Emiratos Árabes Unidos.

Notas de instalación y uso

Incorrecto: montaje al ras contra una pared de madera con las rejillas de ventilación traseras cubiertas. Derecha: deje un espacio de aire de 30 mm y mantenga las rejillas de ventilación despejadas: IP54 protege contra el agua, no bloquea el flujo de aire.

Incorrecto: enchufar el cargador a una toma doméstica mediante un adaptador. Derecha: conéctelo a un disyuntor exclusivo de 16 A (RCD tipo A o B, 30 mA) para que la verificación de continuidad de tierra funcione según lo diseñado.

Incorrecto: enrollar firmemente el cable de 5 m en el gancho mientras se carga. Derecha: desenrosque completamente antes de una sesión; un cable enrollado bajo carga se calienta y puede disparar el interruptor térmico.

Incorrecto: montaje totalmente expuesto a la lluvia horizontal. Derecha: instalación bajo techo o en un aparcamiento; IP54 tolera salpicaduras, no horas de lluvia torrencial.

Incorrecto: dejar caer el conector al suelo donde los coches pasan por encima. Derecha: guarda la pistola en su soporte para que las clavijas queden limpias y secas.

Lo que dicen los clientes después de instalarlo

El otoño pasado, un administrador inmobiliario de Varsovia instaló seis unidades en el sótano de un apartamento de los años 70. El ancho de 150 mm le permitió colocar cargadores entre los tableros de fusibles y la escalera; ninguna estación de tamaño completo podría ocupar ese lugar. Su nota: el cable fijo se quedó corto para el último módulo, por lo que el segundo lote recibió cables de 7 m.

Un concesionario de automóviles de Penang utiliza el Compact como cargador de demostración en la sala de exposición. "Los clientes lo ven junto a un libro de bolsillo e inmediatamente entienden el tamaño", afirma. Queja menor: el anillo LED brilla en una sala de exposición oscura y lo tapa con cinta adhesiva por la noche.

El propietario de una caravana en Baviera carga su híbrido enchufable en un cobertizo de jardín en un circuito de 16 A. Después de una temporada de lluvias y heladas de -8°C, cero fallas; admite que la garantía de dos años fue lo que le dio el valor de intentarlo, algo que desaconsejamos sin un electricista, aunque funcionó.

Preguntas frecuentes

P: ¿Este cargador de 3,5 kW puede funcionar en un enchufe doméstico?

R: No. Debe estar cableado a un circuito dedicado de 16 A con un RCD.

P: ¿Cuánta autonomía por hora añaden 3,5 kW?

R: Aproximadamente 14-15 km a 230 V; una batería de 30 kWh se carga en unas 8,5 horas.

P: ¿La carcasa es realmente ignífuga?

R: Sí, UL94 V-0, la clase de inflamabilidad más alta para plásticos.

P: ¿Puedo montarlo al aire libre?

R: Bajo un techo o refugio, sí; IP54 soporta salpicaduras y polvo, no lluvia horizontal continua.

P: ¿Funciona con todas las marcas de vehículos eléctricos?

R: Cualquier vehículo eléctrico compatible con Modo 3 AC funciona con la variante de enchufe que solicite: Tipo 1, Tipo 2 o GB/T.

P: ¿Por qué sólo 16 A en lugar de 32 A?

R: El cuerpo de 150x150x65 mm está optimizado térmicamente para 16A; el Compact de 7kW cubre 32A en el mismo espacio.

P: ¿Qué sucede si el RCD se dispara a mitad de carga?

R: La carga se detiene y se muestra un LED de falla; se reinicia sólo después de que desaparece la falla.

P: ¿Puedo trasladarlo a una propiedad de alquiler más adelante?

R: Sí: cuatro tornillos y una conexión estándar de 16 A; un electricista hace la mudanza en unos 20 minutos.
