Cargador EV ultrarrápido de CC de alta potencia de 320 kW para carga de autobuses eléctricos

Qué cambia un gabinete de 320 kW para una flota de camiones

En el momento en que una batería de camión de 400 kWh se estaciona frente a un cargador de 120 kW, la economía de la flota comienza a fallar. Una cabina diurna que necesita noventa minutos por sesión ocupa un espacio para seis camiones por turno.

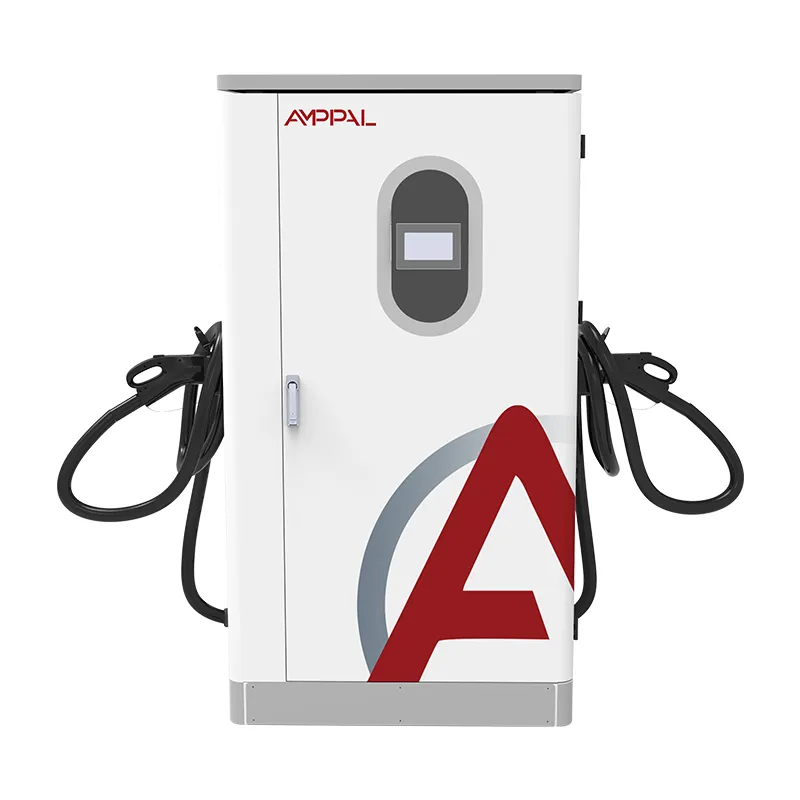

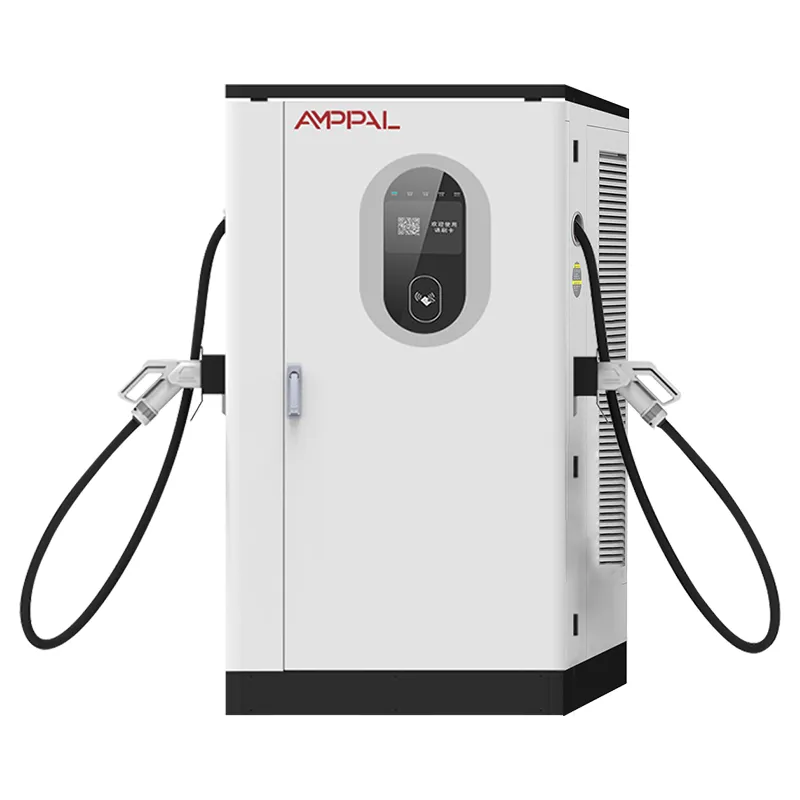

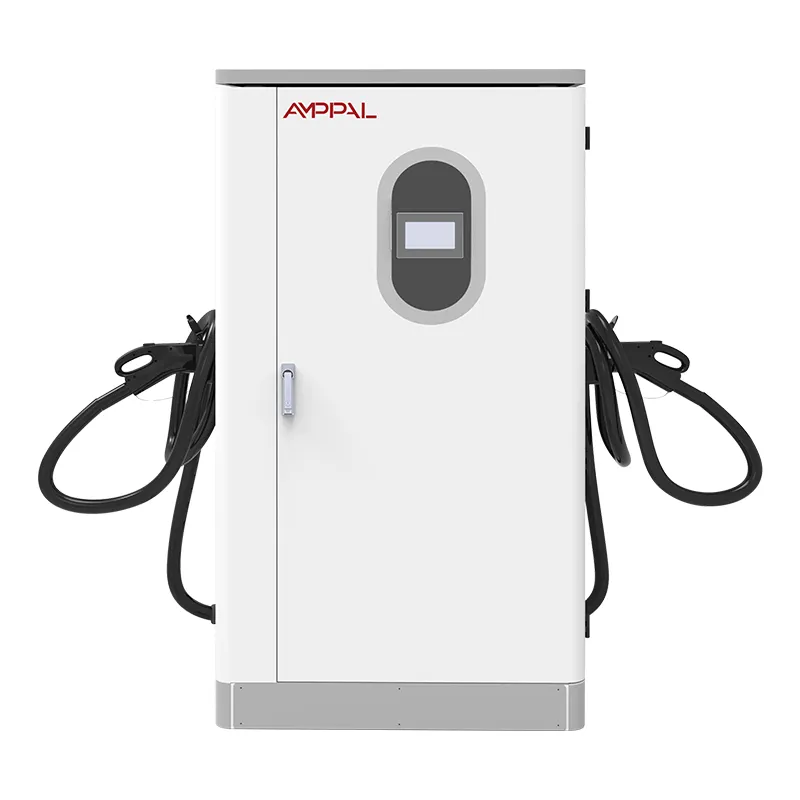

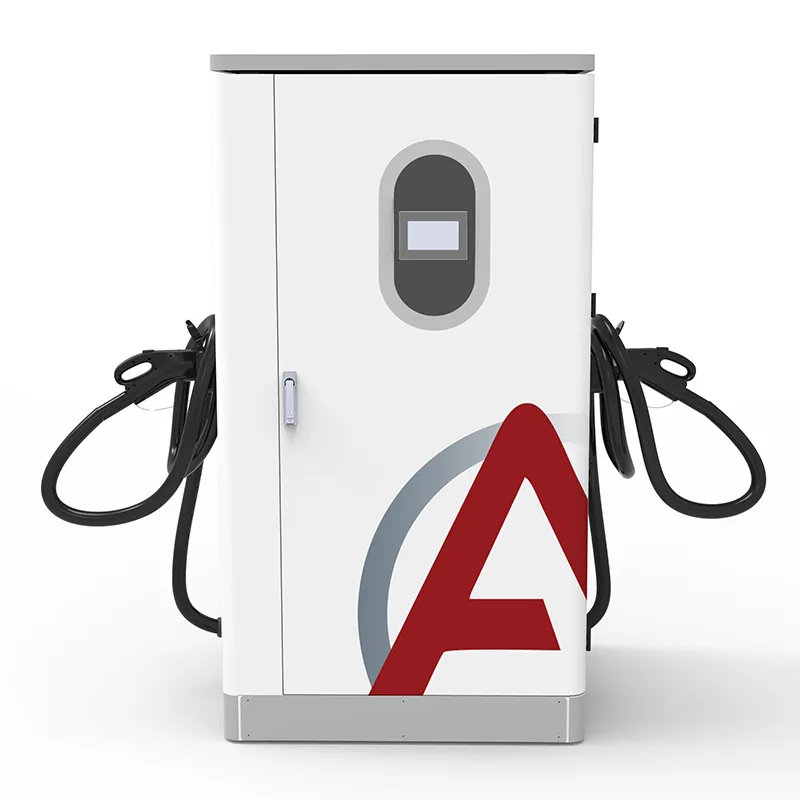

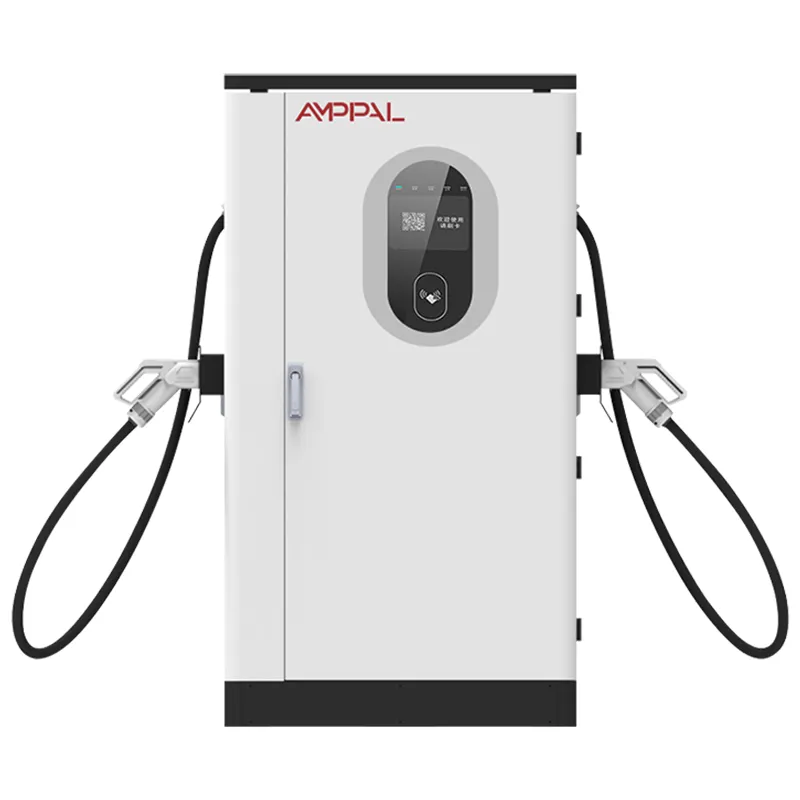

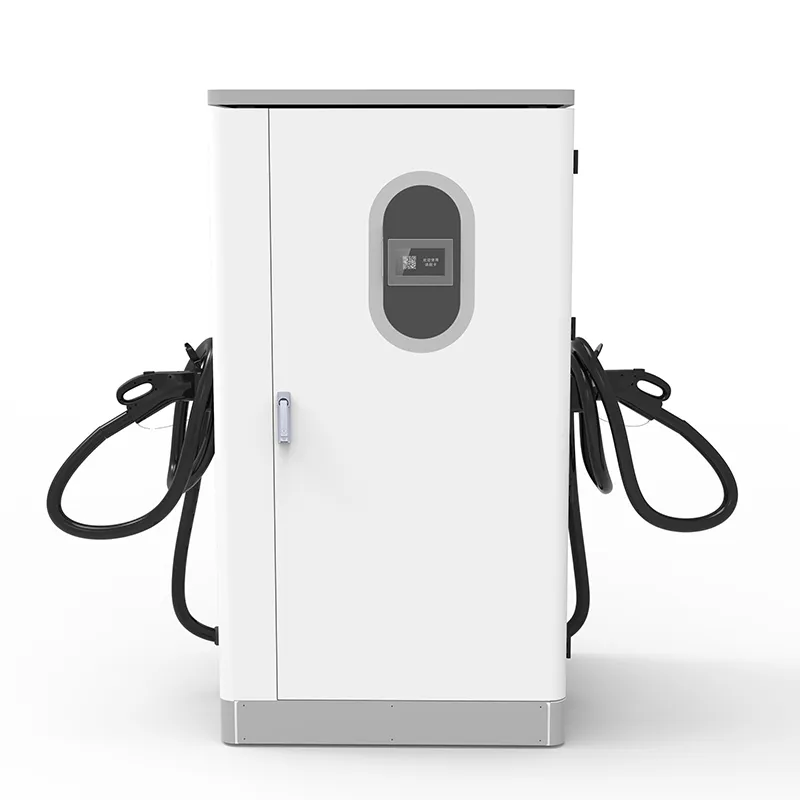

Se trata de un armario de suelo de 1000 × 900 × 1850 mm: un armario grande, no una caja de pared. Consume 380 V CA ±15 % a 45-65 Hz y entrega 200-1000 V CC hasta 200 A, diseñado para depósitos, sitios mineros y puertos donde los vehículos son grandes y la suciedad es real.

Seis razones por las que los operadores de flotas eligen el 320 en lugar de unidades más pequeñas

Ajuste del tiempo de carga: un paquete de 423 kWh, común en los transportistas regionales, alcanza del 20 % al 80 % en 50 a 70 minutos, incluida la reducción gradual, lo suficientemente corto como para caber en el descanso del conductor sin duplicar el número de espacios.

Construido para baterías de 300-500kWh: la ventana DC200-1000V cubre los paquetes actuales de Clase 8 de 400V y las plataformas de 800V que llegarán en 2026-2027.

Gabinete IP54 con clasificación de -25 °C a +50 °C: el polvo de la minería y el rocío de sal del puerto permanecen afuera, durante un invierno en el norte o un verano en el desierto.

Flexibilidad de cables y conectores: solicite cables de 5 u 8 m y elija CCS1, CCS2, GB/T, CHAdeMO o NACS en el momento de la compra; los puertos para camiones se encuentran más altos y más alejados de la acera que los puertos para automóviles, por lo que el alcance es una especificación real.

Eficiencia máxima del 95 %: en un astillero que produce entre 400 y 600 kWh al día, la diferencia con una unidad del 90 % son 20-30 kWh de calor residual por el que no se paga dos veces.

OCPP 1.6/2.0 como estándar: los datos de la sesión alimentan su software de gestión de flota, por lo que el despacho ve qué camión está listo sin tener que caminar por el patio.

Especificaciones técnicas

Dónde se mantiene la 320kW: depósitos, minas y puertos

Parques logísticos y centros de distribución: los camiones que regresan entre dos oleadas de entrega ganan entre un 60% y un 80% dentro de la ventana de descanso del conductor.

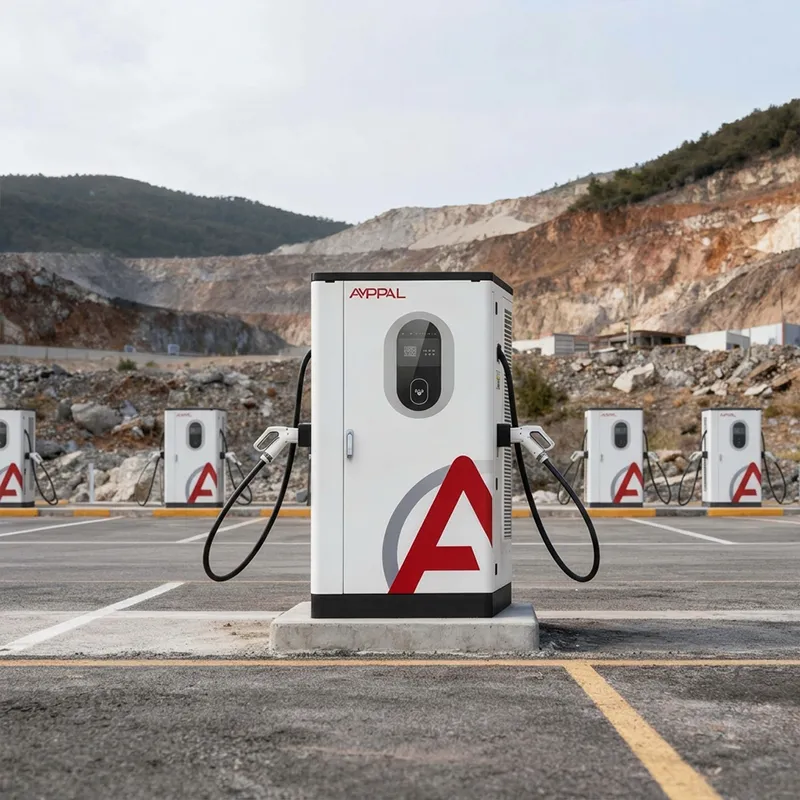

Operaciones a cielo abierto y en canteras: la carga por cambio de turno mantiene el ciclo de transporte en funcionamiento sin una segunda flota de cargadores.

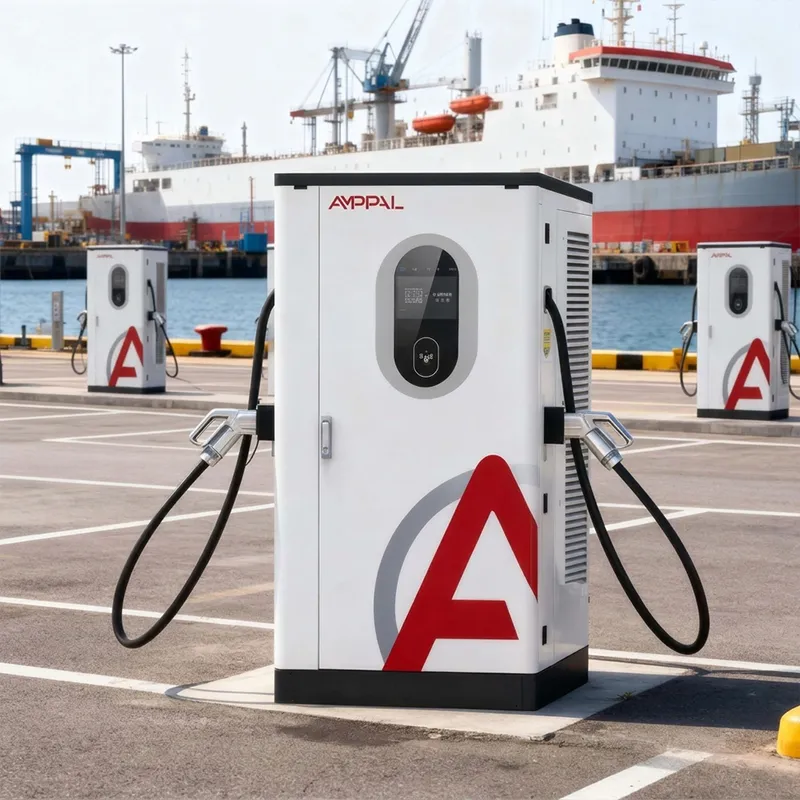

Terminales portuarias: los tractores de contenedores en turnos dobles de 16 horas recargan entre un 30% y un 40% entre movimientos sin salir de la puerta.

Volquetes municipales y recogida de residuos en rutas fijas: los tiempos de retorno predecibles permiten que un gabinete cubra de 8 a 10 vehículos en rotación.

Campamentos de construcción y minería con generadores o suministro de red débil: la tolerancia de entrada de ±15% absorbe las oscilaciones de los grupos electrógenos y de las líneas rurales.

De la red eléctrica de CA a la batería del camión: el ciclo de carga, paso a paso

La CA trifásica entrante se rectifica a un bus de CC y luego se convierte al voltaje de CC regulado que solicita el vehículo. El gabinete negocia con el sistema de administración de baterías del camión a través del protocolo de enlace CCS o GB/T (voltaje objetivo, límite de corriente, estado de carga) y ajusta la salida a medida que se llena el paquete.

Las curvas de carga importan más para los camiones que para los automóviles. Un paquete de 400 kWh acepta corriente alta con un estado de carga bajo y luego se reduce bruscamente hasta superar el 80 %. La amplia ventana de 200-1000 V del gabinete sigue siendo útil en las generaciones de plataformas de camiones de 400 V y 800 V sin necesidad de cambiar el hardware.

En el depósito, lo trata como una isla de combustible: coloque el gabinete de manera que el arma llegue al puerto desde el lado del conductor, agregue bolardos y señalización, y deje que OCPP lleve los datos de la sesión. Los controladores escanean y conectan; el gabinete hace el resto y una pantalla táctil de 7 pulgadas muestra el estado local cuando se cae el enlace de red.

Certificación y las pruebas detrás de las etiquetas

Certificación CE y CB: pruebas de seguridad eléctrica y EMC según la serie de carga IEC 61851 y los estándares de inmunidad IEC 61000.

Inspección de línea TÜV: las unidades de muestra se extraen de lotes regulares y se pasan por un perfil de carga completa, no por una unidad de exhibición única.

Certificación UL para proyectos de flotas de América del Norte, que requieren muchas subvenciones y programas de servicios públicos de EE. UU.

Certificación CCC para el mercado chino, donde AMPPAL ha entregado más de un millón de unidades hasta 2024.

Rocío de sal de 96 horas sobre el recinto y los sujetadores (la misma prueba que aplicamos a los equipos marinos adyacentes) porque los astilleros portuarios son costeros en todo menos en la marea.

Los módulos de alimentación con clasificación de -30 °C a +55 °C tienen ciclos de temperatura en la línea, por lo que la envolvente del gabinete de -25 °C a +50 °C tiene margen detrás.

Ocho pasos entre bobinas de acero y un gabinete de trabajo

Paso 1: la chapa de acero se corta con láser CNC y se perfora en prensas de torreta CNC; Los robots FANUC sueldan el marco.

Paso 2: el recinto pasa por una línea de pretratamiento y recubrimiento en polvo, luego por un paso de curado.

Paso 3: el rectificador y los módulos CC/CC se ensamblan en la línea de CC dedicada, separada de la producción de CA para el control de ESD.

Paso 4: cada módulo se prueba por separado: precisión de salida, ondulación, eficiencia al 20 %, 50 % y 100 % de carga.

Paso 5: los mazos de cables se construyen según su pedido (longitud según el plano de su sitio) y se terminan con herramientas con torque controlado.

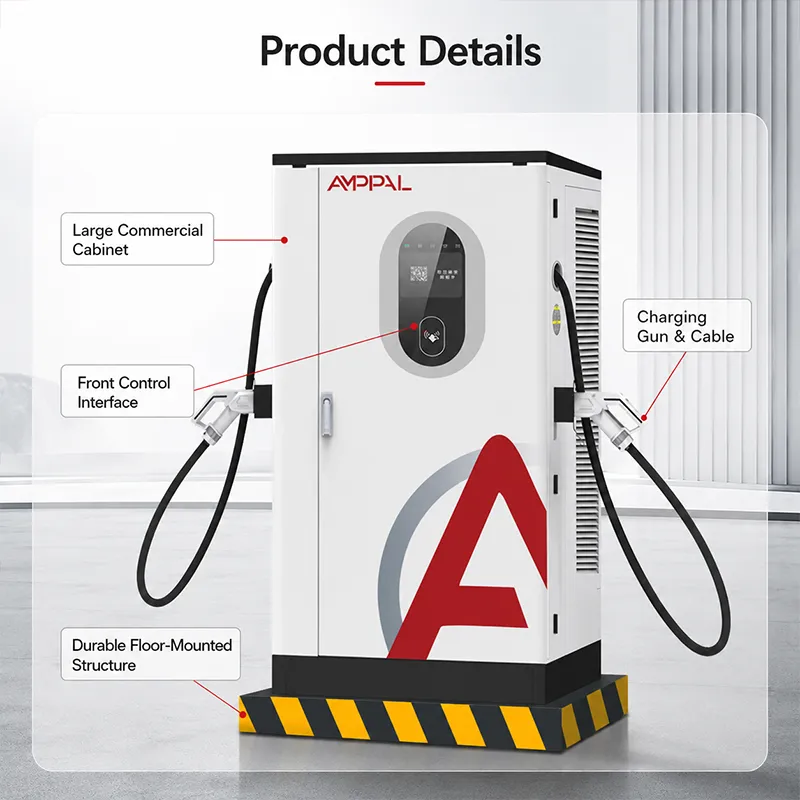

Paso 6: el ensamblaje final instala los módulos, los contactores, la HMI de 7 pulgadas y el tablero de control OCPP en el gabinete.

Paso 7: cada unidad realiza un período de precalentamiento a carga completa de 4 horas antes de salir de la bahía; el archivo de datos se archiva con el número de serie.

Paso 8: inspección final, verificación del sello IP54 y embalaje: entre 15 y 20 días hábiles desde la confirmación del pedido hasta el envío.

¿Es el 320 adecuado para su operación? Una charla sobre tallas directas

Haga coincidir el gabinete con el paquete y el patrón de turnos, no con el folleto. Los camiones con paquetes de 200-260 kWh en circuitos urbanos cortos necesitan unidades más pequeñas y dos bahías, no 320 kW. Si los paquetes son de 350 kWh o más y los turnos se ejecutan seguidos, este es el tamaño que especificaríamos.

Luego verifique la potencia de su sitio. El armario pide AC380V±15% trifásico. Si su transformador de depósito tiene el tamaño para una carga de 150 kW, agregar esta unidad significa una actualización antes que nada. Le acompañaremos su hoja de carga antes de realizar la cotización; esto evita que ambas partes tengan una mala instalación.

Sea honesto acerca de lo que no es este producto: si necesita un tiempo de respuesta inferior a 30 minutos para paquetes de 500 kWh, está comprando un sistema refrigerado por líquido de clase megavatio, no este gabinete. El AF-DC-320 es la herramienta adecuada para la carga diaria a escala de depósito y la herramienta equivocada para ese caso extremo.

Por qué los compradores de flotas solicitan el 320 a AMPPAL

Entrega: 15-20 días hábiles, con la fecha escrita en la orden de compra.

MOQ: una unidad. Las flotas de prototipos solicitan un gabinete, lo validan durante un mes y luego lo escalan.

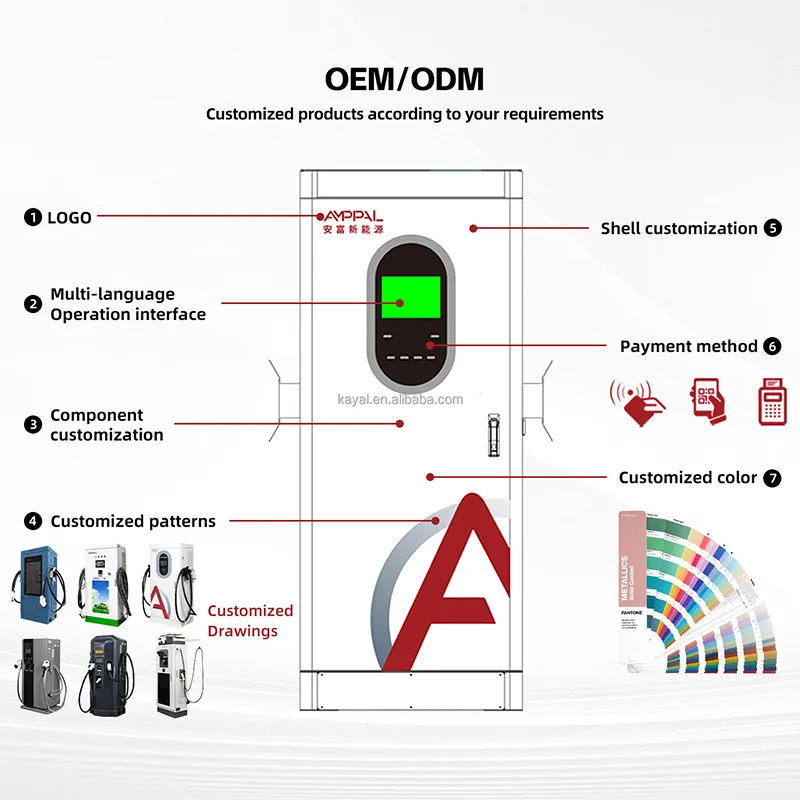

OEM/ODM: color de librea, logotipo, longitud del cable y combinación de conectores personalizados en el momento del pedido; Más de 40 países con historial de exportación significa que sus estándares de enchufes locales ya están en la hoja de construcción.

Los certificados se envían con la unidad: documentos CE, TÜV, UL, CB y CCC en la carpeta de exportación, no después de tres correos electrónicos de seguimiento.

Historial: más de 1.000.000 de unidades entregadas para 2024 y más de 200 estaciones que operamos nosotros mismos; las personas que responden a sus correos electrónicos sobre repuestos también usan cargadores.

Embalaje, paletizado y documentos de exportación

El gabinete se envía en posición vertical en una caja de madera contrachapada con bloques de espuma en las esquinas y una cubierta impermeable, sujeto a una plataforma con canales para montacargas debajo. Confirmamos el plan de carga del contenedor con su transportista antes de que salga el camión.

Enviamos FOB Ningbo o CIF a su puerto. El paquete de exportación contiene la factura comercial, la lista de embalaje y las declaraciones CE/TÜV, por lo que el despacho de aduanas y su calendario de puesta en servicio no entran en conflicto.

Para viajes largos por mar (Oriente Medio, África, América Latina), añadimos bolsas desecantes y una tarjeta indicadora de humedad. Un gabinete que permanece en un contenedor durante treinta días debería llegar más seco que muchos que volaron.

Soporte después de atornillar el gabinete

Dos años en el gabinete. Los sitios de trabajo pesado ciclan los contactores mucho más duro que los sitios de automóviles de pasajeros; esa es la parte a tener en cuenta y está cubierta.

Repuestos almacenados: contactores, ventiladores, HMI y tablero de control se envían en un plazo de 3 a 5 días hábiles.

Diagnóstico remoto a través de OCPP: nuestros ingenieros leen los registros de sesión y los códigos de falla antes de abrir la puerta.

Una recomendación sobre el módulo de repuesto en el momento de la entrega: un módulo rectificador en su tienda mantiene el tiempo medio de reparación durante un turno.

Una lista de verificación trimestral de una página: limpieza del filtro, nueva verificación del torque, inspección del desgaste del contactor; imprimible, en el manual.

Errores de instalación y operación que vemos repetidamente

Incorrecto: montar el gabinete donde el cable de la pistola se arrastra a través de la línea de guardabarros del camión. Derecha: colóquelo de modo que el cable forme un arco sobre el parachoques y llegue al puerto con 30 cm de repuesto; mida con el camión que lo usa, no con el dibujo de venta.

Incorrecto: ejecutar un alimentador de entrada de tamaño insuficiente y culpar al cargador cuando el voltaje cae por debajo de 323 V. Derecha: dimensione el alimentador para carga completa más 20 % y confirme el transformador del sitio antes de la instalación.

Incorrecto: dejar que se acumule polvo en las rejillas de entrada en un patio minero. Derecha: sople los filtros semanalmente; IP54 mantiene el polvo fuera solo mientras el filtro está limpio.

Incorrecto: dejar la interfaz HMI expuesta al sol directo de la tarde en sitios calurosos hasta que la pantalla se sobrecaliente. Derecha: sombree la cara del gabinete o planee una vida útil más corta bajo el sol fuerte.

Incorrecto: mezclar estándares de armas en toda la flota e ignorar el desgaste de los conectores. Derecha: haga coincidir las pistolas de repuesto con la combinación de su vehículo e inspeccione mensualmente las superficies del conector en busca de marcas de quemaduras.

Lo que nos dijeron tres operadores después de seis meses

Contratista minero en Chile: "Utilizamos 14 camiones en dos de estos gabinetes. La primera semana, el electricista de nuestro sitio conectó mal la alimentación y la unidad se apagó limpiamente en lugar de cocinar sola, eso me vendió más que el número de eficiencia.

Operador portuario en Ningbo, China: "Nuestros tractores de contenedores realizan turnos de 16 horas. El gabinete de 320 kW ofrece una recarga de 30 minutos entre movimientos. Los datos de OCPP impidieron que nuestro despachador adivinara cuándo estaba listo un camión. El cable del arma se vuelve pesado en invierno; esa es nuestra única queja".

Transportista regional en Alemania: "Lo comparamos con una marca europea por casi el doble de precio. Seis meses después, el único fallo fue un ventilador que empezó a zumbar en la semana 20; el reemplazo llegó en cuatro días bajo garantía. El manual supone que tiene un electricista; tuvimos que enseñarle a nuestro propio personal el lado OCPP".

Preguntas sobre carga de flotas, respuestas directas

P: ¿Puede el AF-DC-320 cargar un camión de 800 V?

R: Sí, la salida DC200-1000V cubre plataformas de 400V y 800V; el protocolo de enlace BMS establece el voltaje de funcionamiento.

P: ¿Cuánto tiempo tarda un paquete de 423 kWh?

R: Del 20 % al 80 % dura aproximadamente entre 50 y 70 minutos, dependiendo de la curva de aceptación del paquete; una recarga de 30 minutos entre turnos agrega un alcance significativo.

P: ¿Qué conectores puedo pedir?

R: CCS1, CCS2, GB/T, CHAdeMO o NACS, con cables de 5 u 8 m: especifique la combinación de su flota al momento de realizar el pedido.

P: ¿Sobrevivirá a un astillero minero?

R: Gabinete IP54, funcionamiento de -25 °C a +50 °C y carcasa probada con niebla salina durante 96 horas; Mantén los filtros limpios y se mantiene fuera de la suciedad.

P: ¿Qué potencia de entrada necesita el sitio?

A: AC380V±15% trifásico a 45-65Hz; revisamos su hoja de carga antes de cotizar.

P: ¿Se comunica con el software de flotas?

R: OCPP 1.6 y 2.0 son estándar; Exportaciones de datos de sesión a su plataforma de gestión de flotas.

P: ¿Cuál es el plazo de entrega?

R: 15-20 días hábiles desde el pedido confirmado y la cantidad mínima de pedido es una unidad.

P: ¿Qué cubre la garantía?

R: Dos años para el gabinete, incluidos los contactores; Los consumibles como cables y filtros están excluidos, pero se almacenan como repuestos.
