Cargador rápido de vehículos eléctricos de CC de potencia ultraalta de 480 kW para carga de flotas de alto voltaje

Qué hace un gabinete de 480 kW por la reputación de una estación

Nadie pasa junto a un gabinete de 480 kW y pregunta qué hace. La pregunta es por qué la estación de al lado no tiene uno. AMPPAL ha construido y opera más de 200 estaciones de carga, y las unidades de 480 kW son las que anclan los sitios emblemáticos: la declaración visible de que una estación no es una fila de cajas sino un hito de infraestructura.

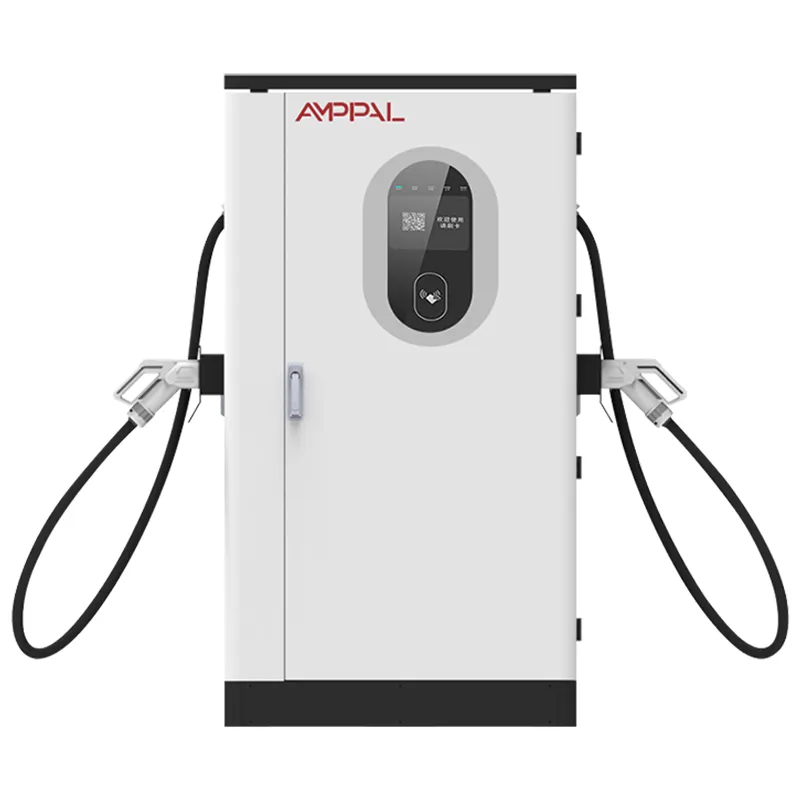

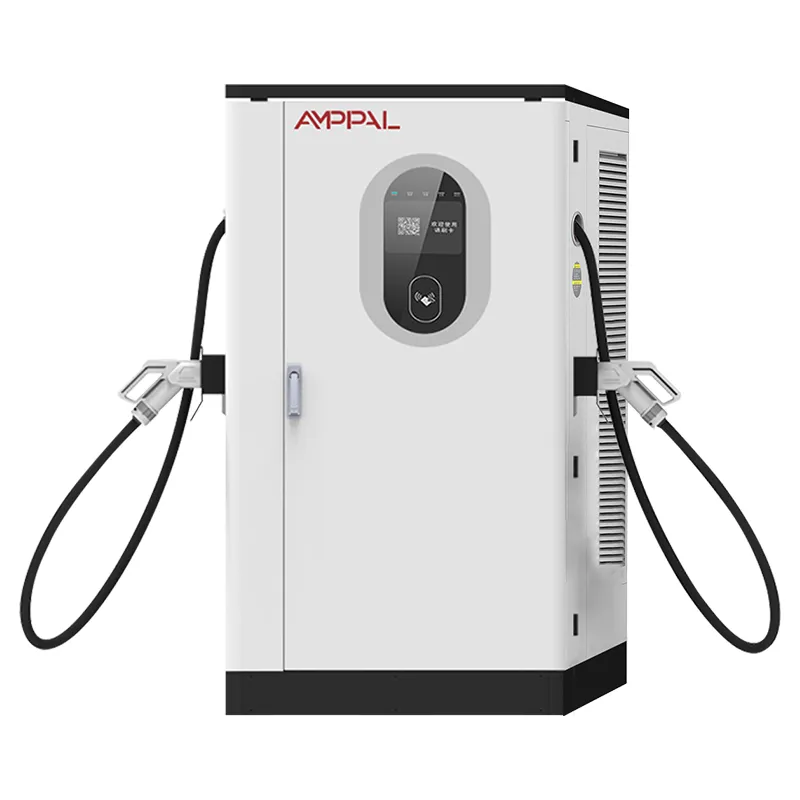

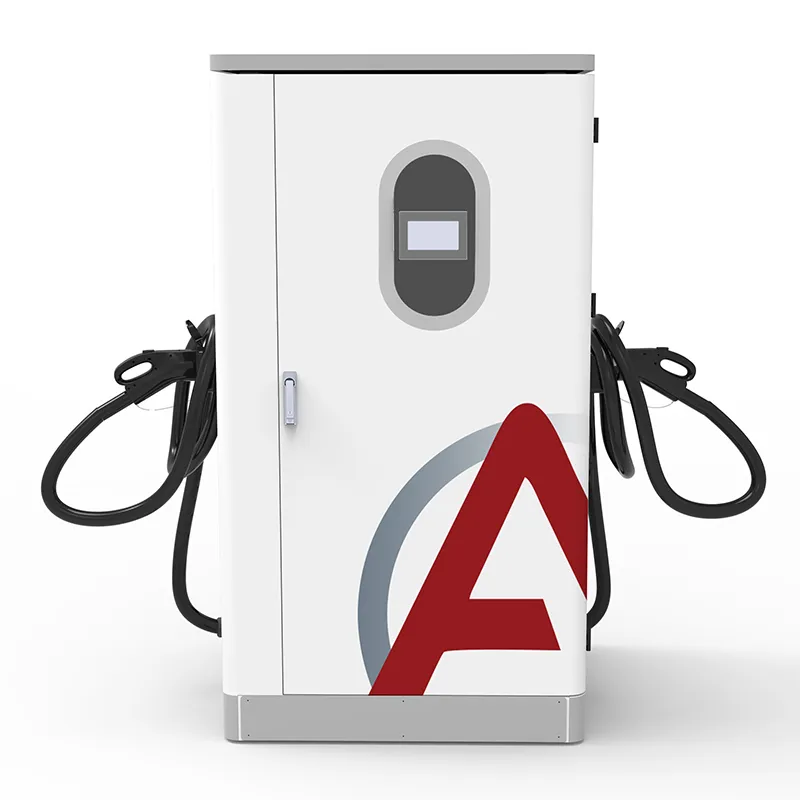

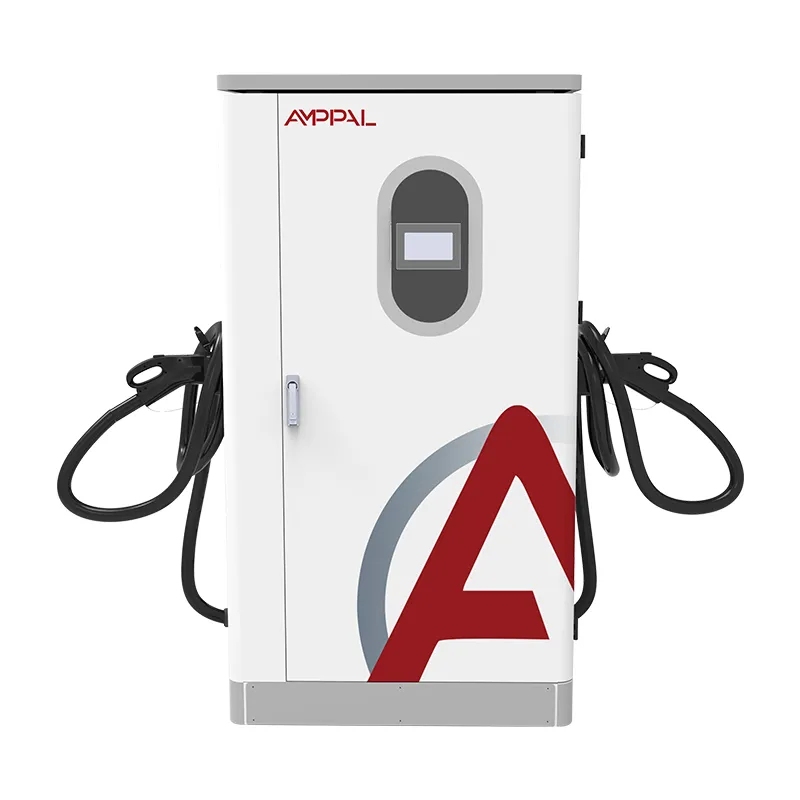

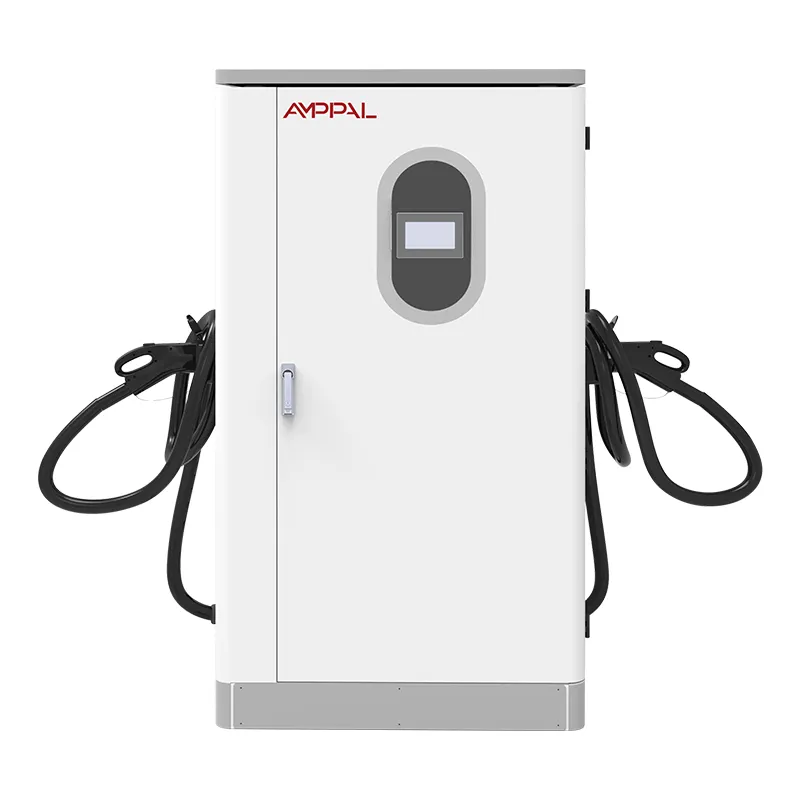

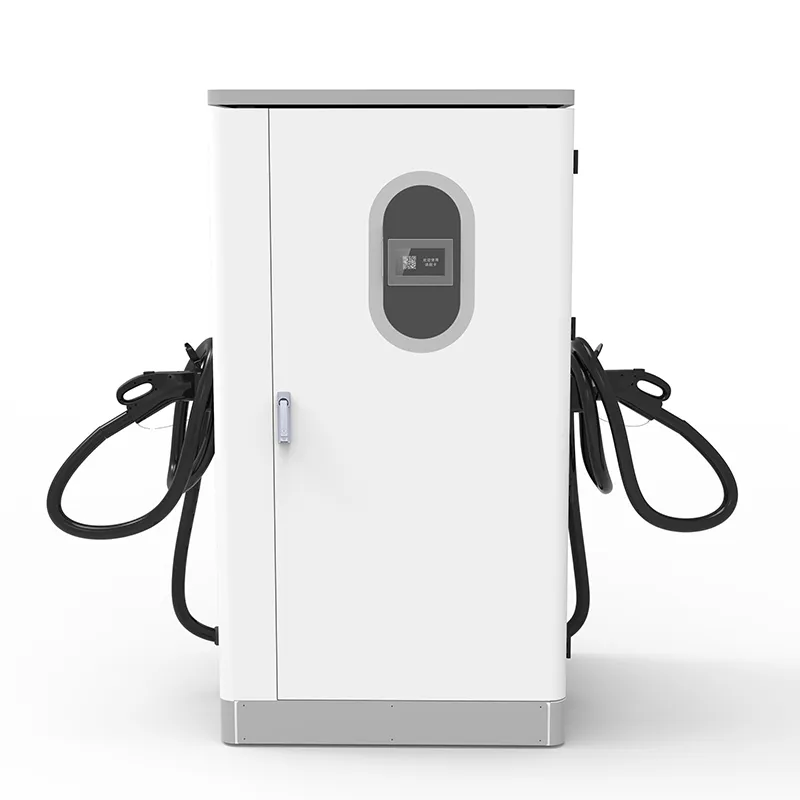

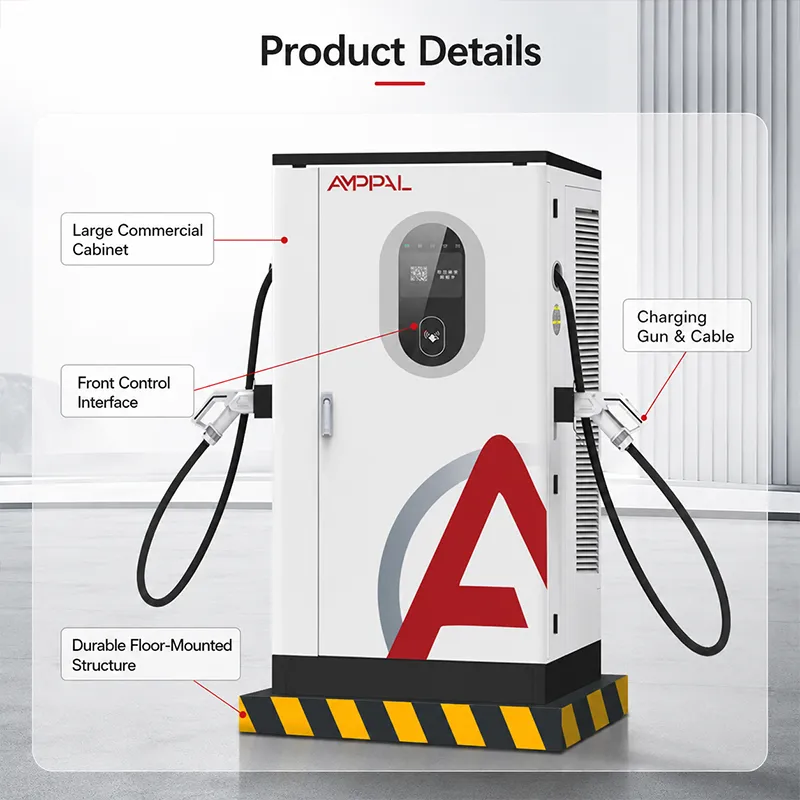

Este gabinete es la parte superior de la línea integrada AF-DC: una unidad de piso de 1000 × 900 × 1850 mm que toma CA 380 V ± 15 % a 45-65 Hz y entrega CC 200-1000 V hasta 200 A con una eficiencia máxima del 95 %. Es la máquina a la que señalamos cuando un cliente pregunta en qué funcionan nuestras estaciones insignia.

Seis razones por las que este gabinete lleva la etiqueta insignia

Los 480 kW de potencia nominal ponen un número a la estación: los vehículos de 800 V consumen corriente a velocidades que la mayoría de los gabinetes de la competencia no pueden soportar, y la hoja de especificaciones se convierte en un activo de marketing antes de que llegue el primer automóvil.

Listo para la ola de 800 V: la ventana DC200-1000 V ya cubre la generación 2025-2026 de turismos de 800 V, por lo que el gabinete no necesita ninguna actualización de hardware a mediana edad.

Eficiencia máxima del 95 % en servicio emblemático: una estación que produce 1.500 kWh al día ahorra dinero real frente al 90 % de las unidades: aproximadamente 75 kWh de calor residual no generado.

IP54 con funcionamiento de -25 °C a +50 °C: los sitios emblemáticos se ubican al aire libre en plazas de ciudades y autopistas, en un clima que mata silenciosamente los recintos menores.

Conjunto completo de conectores (CCS1, CCS2, GB/T, CHAdeMO y NACS), por lo que un gabinete insignia atiende a flotas internacionales mixtas y tráfico de vehículos eléctricos de alquiler sin una segunda compra.

OCPP 1.6/2.0 con administración remota: nuestro propio equipo de operaciones de estación usa el mismo tablero que usted tendría, y la HMI de 7 pulgadas cubre el respaldo local cuando se cae el enlace.

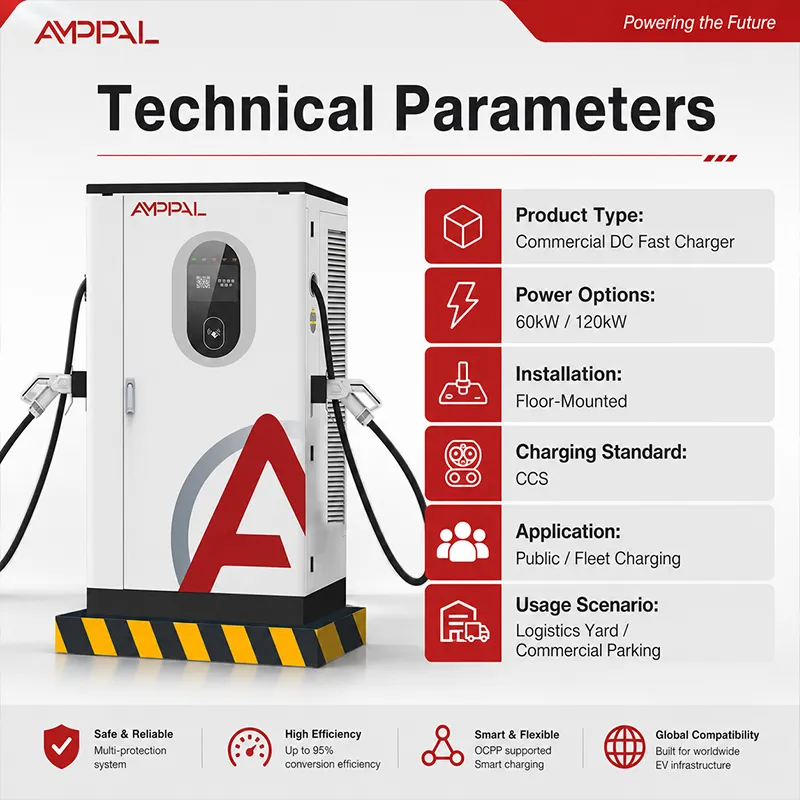

Especificaciones técnicas

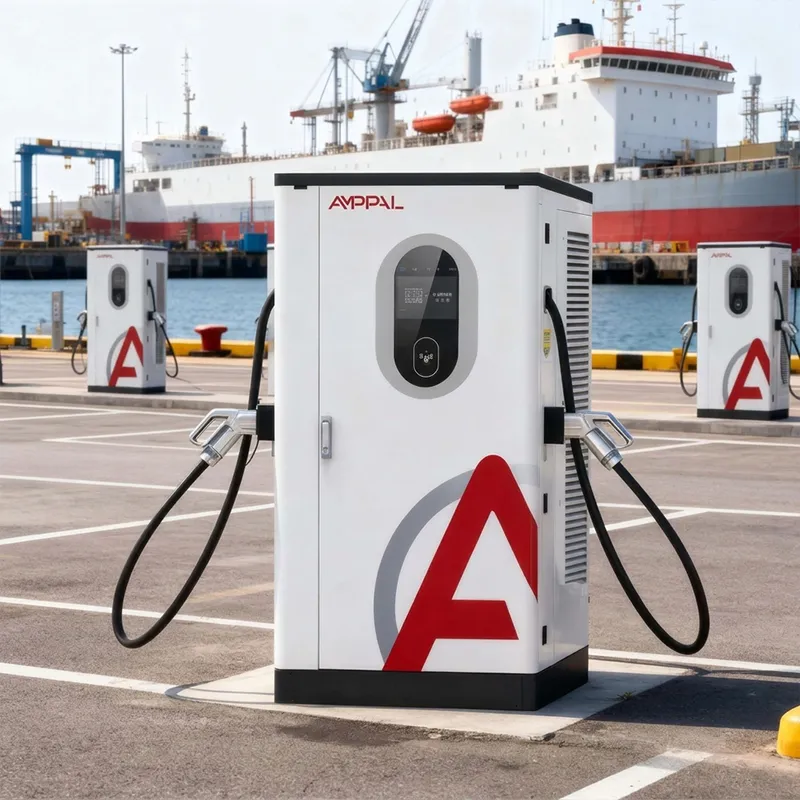

Donde un cargador Landmark se amortiza solo

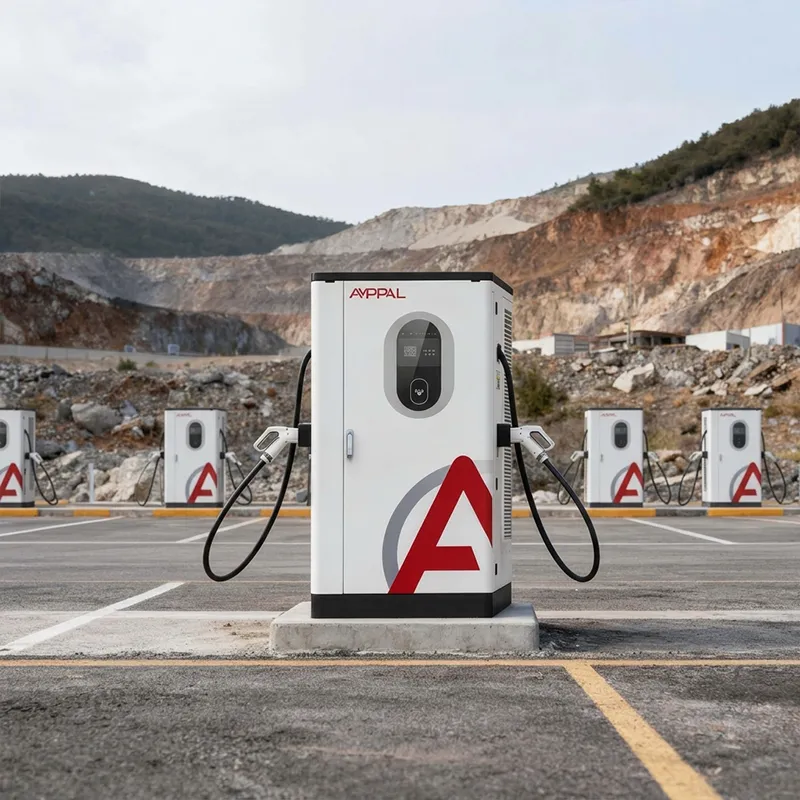

Plazas emblemáticas de las autopistas: un gabinete de 480 kW en la primera fila es la diferencia entre “una parada de carga” y “la parada de carga” en ese corredor.

Patios de aeropuertos y hoteles: los huéspedes premium y las flotas de alquiler juzgan la propiedad por la experiencia de carga, y las sesiones cortas significan una gran rotación.

Centros de sobrealimentación en el centro de la ciudad: el terreno es caro, por lo que la potencia por metro cuadrado es la métrica: un gabinete 480 concentra la producción donde el espacio es escaso.

Sitios de salas de exposición y socios OEM: eventos de marca, flotas de prueba de manejo y días de prensa necesitan un cargador que nunca haga que el automóvil parezca lento.

Planificación de corredores para operadores de redes: los gabinetes emblemáticos anclan una nueva ruta y miden la demanda real de 800 V antes de que la red se densifique.

Cómo un gabinete atiende la demanda máxima de la estación

En el núcleo se encuentra la misma arquitectura que nuestros otros gabinetes integrados, mejorada: entrada de CA trifásica, rectificada a un bus de CC y luego salida de CC regulada al voltaje que solicita el BMS del vehículo. El consejo de control arbitra las sesiones de modo que se gestione la demanda máxima en lugar de combatirla.

La historia a nivel de estación es donde el 480 gana la palabra insignia. Debido a que habla OCPP 1.6/2.0, las sesiones, el tiempo de inactividad y el uso compartido de energía alimentan el tablero de la estación en tiempo real; los operadores ven el comportamiento de las colas y ajustan los precios o la asignación de plazas la misma tarde.

La disponibilidad de 800 V es un hecho de la etapa de potencia, no un eslogan. El mismo bus de CC que supera a un automóvil de 400 V a petición suya pasa a una salida de clase de 800 V para el siguiente vehículo en la bahía.

Puertas de calidad detrás del reclamo emblemático

CE, CB, UL, TÜV y CCC: el conjunto completo de certificados y la inspección TÜV cubre nuestra línea de producción, no una muestra de oro.

Cada gabinete realiza un funcionamiento a carga completa de 4 horas con registro de fallas antes de salir del compartimiento; el archivo de datos se archiva con el número de serie.

Las etapas de entrada se extienden a lo largo de la banda de 45-65 Hz en el banco de frecuencia variable, porque las estaciones emblemáticas también viven en redes imperfectas.

Rocío de sal de 96 horas sobre el gabinete y los sujetadores, además de una prueba de chorro de agua en los sellos de las puertas durante la inspección final para verificar la afirmación IP54.

Los módulos con una clasificación de -30 °C a +55 °C se someten a ciclos de temperatura antes del ensamblaje, lo que brinda al gabinete un margen genuino de clasificación de -25 °C a +50 °C.

Cada número de serie se vincula a sus registros de prueba: cuando llama una estación insignia, extraemos el archivo, no nuestra memoria.

Construyendo un 480: ocho pasos en la planta de Leqing

Paso 1: los marcos de acero se cortan con láser y se sueldan con robot en las células de FANUC y TRUMPF en Leqing, donde nuestras líneas de CA y CC comparten la misma disciplina de herramientas.

Paso 2: los gabinetes pasan por un pretratamiento y recubrimiento en polvo, y el color coincide con el diseño de su estación si solicita OEM.

Paso 3: los módulos de potencia se ensamblan en la línea de CC dedicada, aislados de la producción de CA para ESD y control de limpieza.

Paso 4: cada módulo se prueba con carga y se somete a ciclos de temperatura: precisión de salida, ondulación, eficiencia al 20 %, 50 % y 100 %.

Paso 5: el ensamblaje del gabinete instala los módulos, contactores, barras colectoras, tablero de control y HMI de 7 pulgadas.

Paso 6: el mazo de cables se construye según el dibujo del sitio con terminación controlada por torsión, luego los sellos de la puerta miran hacia el chorro de agua.

¿Insignia o exagerada? Consejos honestos sobre cuándo omitirlo

Compre el 480 cuando la estación sea el producto: un centro de marca, un ancla de corredor, un sitio que colocará en un cartel publicitario. Si la identidad de su sitio es “recarga conveniente” en lugar de “destino”, un gabinete de 360 ​​kW o 320 kW ofrece la mayor parte de la utilidad por menos dinero.

El poder del sitio es el verdadero guardián. Una placa de identificación de 480 kW requiere una alimentación trifásica importante; Si la empresa de servicios públicos limita su parcela a 250 kW, un gabinete de 480 es un tigre de papel.

Sea honesto acerca de la combinación de vehículos. Si su tráfico es 90% de automóviles de 400 V que disminuyen alrededor de 100 kW, el espacio libre del 480 permanece inactivo en su mayor parte; usted está pagando por la demanda futura.

Por qué los operadores de estaciones eligen AMPPAL para sitios emblemáticos

Nosotros mismos gestionamos más de 200 estaciones: el 480 es el gabinete en el que apostamos nuestro propio tiempo de actividad, no un modelo de folleto.

Plazo de entrega de 15 a 20 días hábiles con la fecha en la orden de compra y una cantidad mínima de pedido de una unidad para que los lanzamientos emblemáticos se escale desde un único gabinete validado.

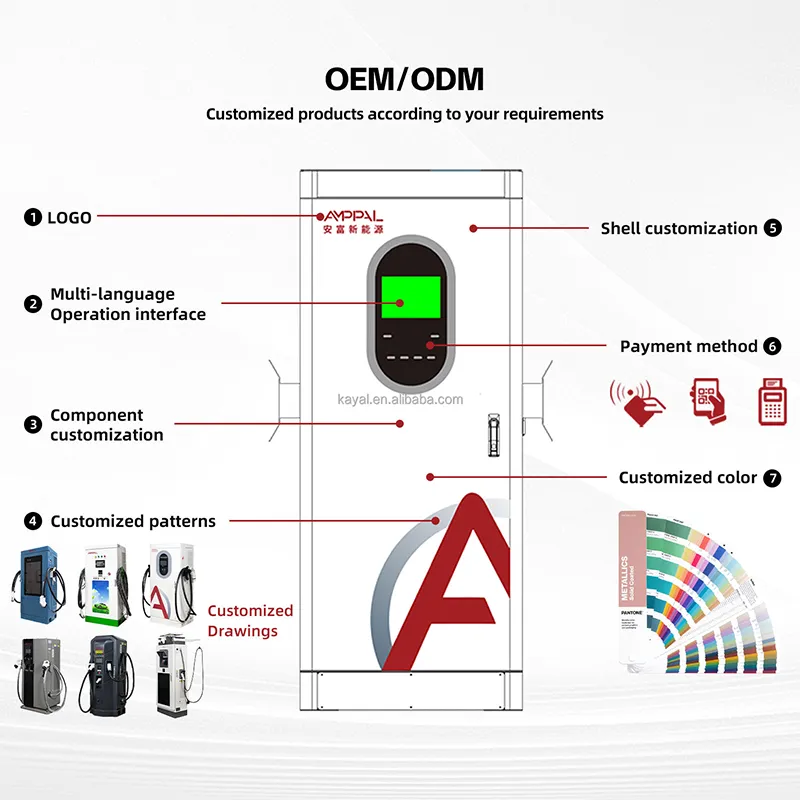

OEM/ODM sin fricciones: decoración de la estación, longitud del cable, combinación de conectores e incluso marca del tablero personalizada en el momento del pedido.

Los certificados y archivos de prueba se envían con la unidad; el número de serie enlaza con datos de burn-in y barrido de frecuencia para sus auditores.

Profundidad de referencia: pedido de 500 unidades refrigeradas por líquido de NEOM, Sime Darby en Malasia, RHG Enerturk en Turquía: socios que colocan nuestro hardware en sus sitios más visibles.

Envío de un gabinete de 480 kW: caja, contenedor, documentos

Un gabinete de 1000 × 900 × 1850 mm se envía en posición vertical en una caja de madera contrachapada con esquinas de espuma y una cubierta impermeable; Los canales para paletas mantienen limpios los movimientos del montacargas. Para tramos de mar largos añadimos desecante y una tarjeta indicadora de humedad.

Enviamos FOB Ningbo o CIF a su puerto. La carpeta de exportación contiene la factura comercial, la lista de embalaje y las declaraciones CE/TÜV/UL/CB/CCC, por lo que el despacho de aduanas y su calendario de apertura no entran en conflicto.

Los lanzamientos emblemáticos a menudo combinan gabinetes, módulos de repuesto y accesorios de la misma marca en un solo contenedor; Planificamos el mapa de palés con su transportista y confirmamos el plan de carga antes de que el camión salga de fábrica.

Mantener una estación Landmark en línea: términos del servicio

Estándar de dos años. En los sitios emblemáticos normalmente acordamos un contrato de servicio extendido: el tiempo de actividad en una estación emblemática vale más que la línea de garantía.

Módulos de repuesto, contactores, HMI y tableros de control almacenados, con envío de 3 a 5 días hábiles, o una opción de envío aéreo las 24 horas para los sitios contratados.

Monitoreo remoto por parte de nuestro propio equipo de operaciones de la estación: vemos el mismo panel OCPP que ve su operador y señalamos anomalías antes que sus clientes.

Un día de puesta en marcha con nuestro ingeniero, remoto o in situ, incluido en los primeros pedidos: los sitios emblemáticos se ejecutan en el lanzamiento, no después del lanzamiento.

Un informe de estado trimestral: datos de la sesión, eventos de reducción de potencia, desgaste del conector, revisado con su equipo a través de una videollamada.

Errores de planificación del sitio que desperdician un presupuesto de 480 kW

Incorrecto: colocar el gabinete insignia en la esquina más alejada “fuera del camino” donde ningún conductor lo vea. Derecha: colóquelo en la primera fila: el gabinete es la señalización de la estación y parte de su trabajo está siendo observado.

Incorrecto: comprar 480kW de gabinete con un límite de servicio de 250kW y culpar al cargador cuando las sesiones van lentas. Derecha: primero confirme el feed; Dimensionamos las expectativas del transformador, no de la placa de identificación.

Incorrecto: ignorar el diseño de la cola y dejar que un vehículo lento de 400 V ocupe la bahía principal durante una hora. Derecha: establezca políticas de sesión y tarifas de inactividad en OCPP para que la bahía se recupere.

Incorrecto: montar el gabinete donde el cable de la pistola no puede llegar al puerto de la segunda fila. Derecha: mida el alcance con el vehículo más largo en su tráfico; La longitud del cable se especifica en el pedido por una razón.

Incorrecto: tratar la HMI de 7 pulgadas como un cartel publicitario y dejarla expuesta al sol directo todo el día. Derecha: sombree la cara: la pantalla es una herramienta para el operador y dura más tiempo fuera del sol.

Lo que dicen los propietarios de estaciones sobre la gestión de un buque insignia

Operador de corredor de autopistas en Arabia Saudita: "Abrimos con un gabinete 480 y vimos cómo se formaba la cola en nuestra puerta en lugar de la de la competencia. Seis meses de tráfico de 800 V, cero fallas de carga. La pintura mostró anillos de polvo bajo el sol del desierto en cuestión de semanas: cosmético, pero nos preocupamos por las apariencias en un buque insignia".

Operador de aparcamiento en el aeropuerto de Malasia: "Los vehículos eléctricos de alquiler y los coches con chófer llegan en ráfagas. El 480 despeja un espacio en menos de 20 minutos para los modelos premium, por lo que nuestra facturación se disparó. Tuvimos que enseñar a nuestro equipo de mantenimiento el lado OCPP; el gabinete en sí no ha fallado ni una vez en cuatro meses".

Socio de sala de exposición OEM en Alemania: "Día de prensa con coches de prueba de 800 V: el 480 nunca se convirtió en la historia, que es exactamente lo que se espera de un cargador. La entrega coincidió con los 15-20 días laborables prometidos. El manual de puesta en marcha es denso; reserve medio día con su electricista".

Preguntas sobre la estación de sobrealimentación, respondidas

P: ¿Se necesitan 480 kW ahora o para los coches del futuro?

R: Ambos. Ya están a la venta vehículos de 800V; La ventana DC200-1000V les sirve hoy y cubre la próxima generación de plataformas sin cambios de hardware.

P: ¿Qué resultado ofrece?

R: DC200-1000V hasta 200A, 95% de eficiencia máxima, desde AC380V±15%, entrada de 45-65Hz.

P: ¿Puede manejar estándares de conectores mixtos?

R: Sí: CCS1, CCS2, GB/T, CHAdeMO y NACS se configuran en el momento del pedido.

P: ¿Cómo administro la estación?

R: OCPP 1.6/2.0 con tablero remoto, más HMI de 7 pulgadas para respaldo local; nuestro propio equipo de operaciones de la estación usa la misma pila.

P: ¿Qué certificación lleva?

R: CE, TÜV, UL, CB y CCC, con archivos de prueba vinculados al número de serie.

P: ¿Cuánto tiempo tarda la entrega?

R: 15-20 días hábiles desde la orden de compra confirmada; El MOQ es un gabinete.

P: ¿Qué pasa si la red del sitio es débil?

R: La etapa de entrada tolera ±15% de voltaje y 45-65 Hz; Más allá de eso, le diremos que el sitio necesita un transformador o un amortiguador de batería antes de realizar el pedido.

P: ¿Qué está cubierto después de la instalación?

R: Estándar de dos años; Los sitios emblemáticos suelen adoptar un contrato de servicio ampliado con un envío de repuestos más rápido.
