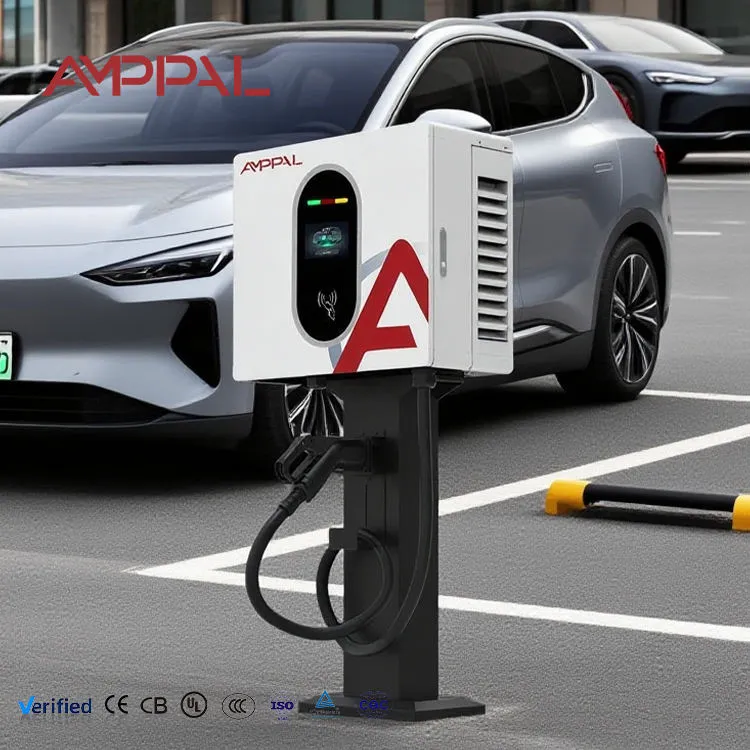

Cargador de vehículos eléctricos de CC de alta potencia de 40 kW montado en la pared para depósitos de flotas

El poder más elevado que pondremos en una pared

Cuarenta kilovatios es el techo práctico para montaje en pared y sabemos por qué. Por encima de esto, la producción de calor y la masa unitaria hacen que un soporte de pared sea la respuesta de ingeniería equivocada: se termina con una caja pesada, restricciones de ventilación forzada y una fijación estructural que la mayoría de los propietarios de edificios se negarán a aprobar. El AF-DC-040-B-A-O-2-H se encuentra justo en ese límite.

Lo que obtienes por permanecer por debajo es significativo. Sin zócalo de concreto, sin zanjas para cables, sin pérdida de un espacio de estacionamiento para el cargador en sí y sin alteración permanente de una superficie que solo puede alquilar. En un aparcamiento subterráneo con un techo de 2,2 metros, una unidad montada en la pared suele ser la única opción que físicamente funciona.

La salida es de 0-133 A a través de 200-1000 V CC, la misma ventana de voltaje que nuestros gabinetes de 60 kW y 120 kW, desde una caja que ocupa menos área de pared que un radiador doméstico.

Lo que realmente le ahorra el montaje en pared

Sin obras civiles: un gabinete de piso generalmente necesita cimientos, recorrido de conductos y reinstalación. El montaje en pared elimina por completo esa línea del costo del proyecto.

Sin pérdida de plaza de aparcamiento: un armario de suelo más su distancia de seguridad consume superficie útil. Atornillada a una pared o columna, la unidad no necesita nada.

Viable bajo techos bajos: con una altura de 660 mm sobre un soporte, se adapta a aparcamientos en sótanos donde un armario de 1,9 metros no puede superar la restricción de altura de la rampa.

Instalación reversible: en local alquilado el mueble se despega de la pared y se realizan buenas fijaciones. Muchos propietarios aprobarán esto cuando se nieguen a realizar los trabajos preliminares.

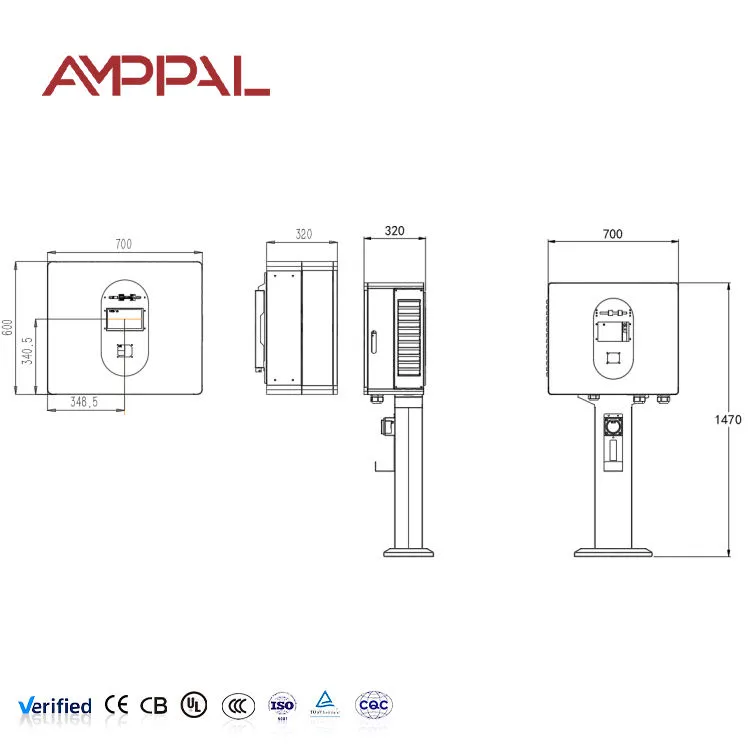

El mismo espacio de 450 × 660 × 240 que nuestros modelos de 20 kW y 30 kW: los sitios de potencia mixta comparten un diseño de soporte y una lista de repuestos.

Salida de 133 A en rango de voltaje completo: la clasificación actual se mantiene en 800 V en lugar de disminuir, que es donde los competidores con especificaciones delgadas se quedan cortos.

Especificaciones técnicas

Sitios donde este modelo es el único adecuado

Aparcamientos subterráneos y de varias plantas: la altura del techo y el espacio libre de la rampa excluyen los armarios de suelo; El montaje en columna se adapta bien a esta unidad.

Patios comerciales alquilados: los inquilinos que no pueden iniciar la construcción aún quieren cargar CC en el lugar.

Centros urbanos históricos o de planificación restringida: las autoridades que rechazan nuevo mobiliario urbano a menudo permiten una unidad fijada a la pared sobre una estructura existente.

Estaciones de servicio urbanas compactas: la zona de las explanadas ya está comprometida con las islas de combustible y la circulación; El espacio en las paredes del edificio de la tienda es gratuito.

Edificios de depósito con cuadro trifásico existente en la pared: tramos de cable cortos, mano de obra de instalación mínima, puesta en servicio rápida.

Diseño térmico al límite del montaje en pared

Un convertidor de 40 kW que funciona con una eficiencia del 95 % disipa aproximadamente dos kilovatios en forma de calor. En un mueble de suelo ese calor tiene un gran volumen y una chimenea alta para trabajar. En una pared no tiene ninguna de las dos cosas, por lo que la ruta del flujo de aire debe diseñarse en lugar de asumirse.

La entrada es baja en el gabinete, el escape es alto y el deflector interno mantiene el aire caliente fuera de los componentes electrónicos de control y del medidor, componentes cuya precisión varía cuando se cocinan. Los ventiladores tienen temperatura controlada y funcionan sólo con la intensidad que requieren las condiciones, lo que también mantiene la unidad aceptablemente silenciosa en un bloque residencial.

La reversión de salida es progresiva en lugar de binaria. Si la temperatura ambiente y la carga empujan la temperatura del módulo hacia su límite, el cargador reduce la corriente gradualmente y la sesión simplemente toma más tiempo. No tropieza y deja caer al conductor. Este comportamiento es más importante en aparcamientos subterráneos cerrados con intercambio de aire limitado, que es exactamente donde se instalan estas unidades.

Registros de pruebas y certificación

Cumplimiento de EN IEC 61851-1:2019 y EN IEC 61851-23:2014; La documentación CE y el informe de prueba serializado se envían con cada unidad.

Absorción térmica extendida específica para este modelo: se mantiene la carga completa de 40 kW mientras se registran las temperaturas del gabinete y del módulo, porque esta es la densidad de calor más alta en nuestra gama montada en la pared.

Pruebas de rigidez dieléctrica y resistencia de aislamiento al 100%.

Verificación del medidor contra una referencia calibrada; Precisión de nivel 1.0 confirmada por unidad y registrada con el número de serie.

Verificación IP54 y niebla salina de 96 horas en el acabado del armario.

Datos de prueba de tracción de soportes y fijaciones disponibles a pedido: útiles cuando un inspector de edificios solicita una justificación estructural antes de aprobar la instalación.

Pasos de fabricación

1. Verificación de componentes en la entrada de mercancías: módulos de potencia, contactores, medidores, conectores y ventiladores verificados según las especificaciones.

2. Punzonado CNC y conformado con plegadora de paneles de cerramiento; Las aberturas para el flujo de aire son parte del programa de perforación, no se perforan más tarde.

3. Soldadura robótica de la interfaz del marco y el soporte, seguida del acabado de la costura.

4. Preparación de superficies y recubrimiento en polvo electrostático con curado en horno.

5. Conjunto del tren de potencia: módulos, barras colectoras y deflectores internos instalados; todos los terminales de potencia apretados y marcados con testigos.

6. El conjunto de control y medición y el recorrido del arnés se mantienen alejados de la ruta del aire caliente.

7. Carga de firmware, calibración de sensores, verificación del medidor contra referencia.

8. Funcionamiento térmico extendido a carga completa, pruebas de seguridad, verificación de IP y luego embalaje de exportación.

¿40 kW en una pared o 60 kW en el suelo?

Esta es la decisión que realmente están tomando la mayoría de los compradores en este nivel de potencia, así que aquí está nuestra lectura honesta al respecto.

Elija la unidad de pared de 40 kW cuando no haya espacio disponible, los trabajos de cimentación estén prohibidos o sean antieconómicos, la altura del techo esté restringida o la instalación deba ser reversible. Consume alrededor de 60 A por fase, que muchas placas comerciales existentes pueden acomodar sin necesidad de actualización.

Elija una unidad de suelo de 60 kW cuando tenga el espacio y la capacidad de suministro, desee un funcionamiento con dos pistolas o necesite sesiones más cortas para una estación de servicio pública. Por kilovatio entregado suele ser el mejor valor y el mantenimiento de un gabinete de piso es más fácil: el técnico trabaja de pie al nivel del suelo en lugar de sobre una plataforma. Si ambas opciones están realmente abiertas para usted, la unidad de piso normalmente es la mejor compra. Este producto se gana su lugar cuando no lo son.

Cómo especificaciones frente a las unidades de 40 kW de la competencia

Corriente a alto voltaje: mantenemos 133 A en toda la ventana de 200-1000 V CC. Solicita la misma cifra a 800V a cualquier alternativa antes de comparar precios.

Comportamiento térmico bajo reducción de potencia: pregunte qué sucede a una temperatura ambiente de 45 °C en un espacio cerrado. La reversión progresiva mantiene las sesiones en funcionamiento; un viaje duro no.

Medición: Nivel 1.0 como estándar, calibración registrada por número de serie.

Documentación estructural: se suministran los datos de la prueba de tracción de los soportes, lo que acorta la aprobación de construcción en locales comerciales.

Términos comerciales: MOQ 1 unidad estándar con un plazo de entrega de 15 a 20 días hábiles; 50 unidades y 25-30 días laborables para marca personalizada. Garantía de dos años, ampliable.

Planificación de embalaje, peso y transporte

Cada unidad se envía en una caja de cinco capas de aproximadamente 540 × 750 × 330 mm y un peso bruto de aproximadamente 52 kg. Este es el más pesado de los tres modelos montados en la pared, así que prevea un manejo mecánico o dos personas en el punto de instalación.

Diez unidades por pallet de exportación sobre madera tratada térmicamente y libre de fumigación, flejada y envuelta. Un contenedor de 20 pies necesita alrededor de 80 unidades paletizadas, un cubo de 40 pies de altura aproximadamente 170.

Los términos disponibles son EXW, FOB Ningbo o Shanghai, CIF y DDP para la mayoría de los destinos europeos y del Golfo. Las unidades de muestra se envían por vía aérea o por mensajería urgente en 5 a 7 días. Shipping documents include commercial invoice, packing list, CE declaration of conformity, serialised test report and certificate of origin on request.

Soporte y piezas reparables

Garantía de dos años en módulos de potencia, tablero de control, medidor, contactores, ventiladores y pantalla.

Los ventiladores se tratan como un elemento reparable y se pueden reemplazar en el sitio en menos de treinta minutos con la unidad aislada, sin necesidad de regresar a la fábrica.

Recuperación remota de códigos de error a través de OCPP en sitios conectados; la mayoría de los diagnósticos se completan sin una visita.

Repuestos enviados dentro de las 48 horas posteriores a la confirmación del fallo, de 3 a 5 días hábiles por mensajería urgente.

La limpieza trimestral del filtro es la única tarea de mantenimiento que más importa en este modelo, dada su densidad de calor. El manual documenta el procedimiento con fotografías.

Errores de instalación específicos de una unidad de pared de 40 kW

Incorrecto: fijarlo a bloques livianos o a una partición de vigas. Derecha: hormigón armado, mampostería maciza o una estructura de acero construida expresamente. La unidad supera los 45 kg antes de conectar el cable y la pistola.

Incorrecto: instalar en un sótano sellado sin evaluación de ventilación. Derecha: confirmar el intercambio aéreo en el espacio. Dos kilovatios de calor continuo en una habitación cerrada elevan la temperatura ambiente y provocan un retroceso.

Incorrecto: montar la unidad por encima de la altura de la cabeza para ahorrar espacio. Derecha: mantenga la pantalla a la altura de los ojos y la funda del arma al alcance de la mano. La ergonomía incómoda genera llamadas de soporte y cables dañados.

Incorrecto: reducir el tamaño del cable de alimentación para un tramo de cuarenta metros o más. Derecha: calcule la caída de voltaje en la ruta real a 60 A por fase, no solo la capacidad de transporte de corriente.

Incorrecto: sellar la unidad contra un hueco de la pared sin espacio trasero. Derecha: siga el espaciado de los soportes. El espacio libre trasero es parte del diseño de enfriamiento, no una preferencia de instalación.

Informes de sitios instalados

Un operador de un centro comercial en Estambul instaló seis unidades en columnas de sótano en 2025 después de que una propuesta de piso no pasara el estudio de altura de rampa. Su ingeniero de proyecto informó que el punto técnico decisivo fue el comportamiento de reducción térmica: el sótano se calienta en agosto y habían experimentado viajes difíciles con el equipo de un proveedor anterior.

Una sucursal de alquiler de coches en el aeropuerto de Tbilisi gestiona cuatro unidades bajo un toldo. Su supervisor de flota notó que 133A es suficiente para dar vuelta a un vehículo devuelto entre alquileres, y que el soporte de pared mantuvo las cuatro bahías completamente utilizables, algo que un diseño de gabinete no tendría.

Un instalador en Alemania que ha instalado más de veinte de estos en bloques residenciales planteó un punto constante: la documentación de prueba de tracción de los soportes es lo que los aprueba por parte de la administración del edificio, y él la solicita en cada proyecto.

Preguntas comunes previas a la compra

P: ¿Puede la pared soportarlo?

R: La unidad pesa alrededor de 45 kg. Se requiere mampostería sólida u hormigón armado; Suministramos datos de prueba de tracción para el soporte a pedido.

P: ¿Qué corriente de suministro necesita?

R: Aproximadamente 60 A por fase a 380 V trifásicos bajo carga completa.

P: ¿Funcionará en un aparcamiento subterráneo cerrado?

R: Sí, sujeto a una evaluación de la ventilación. Disipa alrededor de 2 kW de calor de forma continua a plena carga.

P: ¿Qué tan rápida es una sesión?

R: Aproximadamente entre 45 y 55 minutos para un 20-80 % con un paquete típico de 60 kWh, sujeto a lo que acepte el BMS del vehículo.

P: ¿Es 40 kW la unidad montada en la pared más grande que fabrica?

R: Sí. Por encima de esto construimos unidades de suelo, porque el montaje en pared deja de ser la solución de ingeniería adecuada.

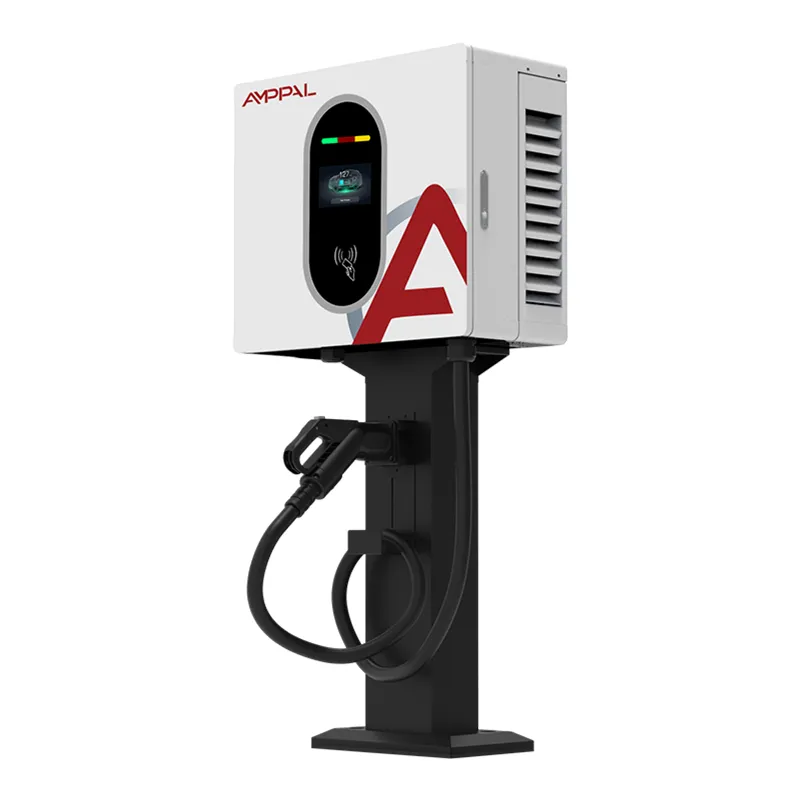

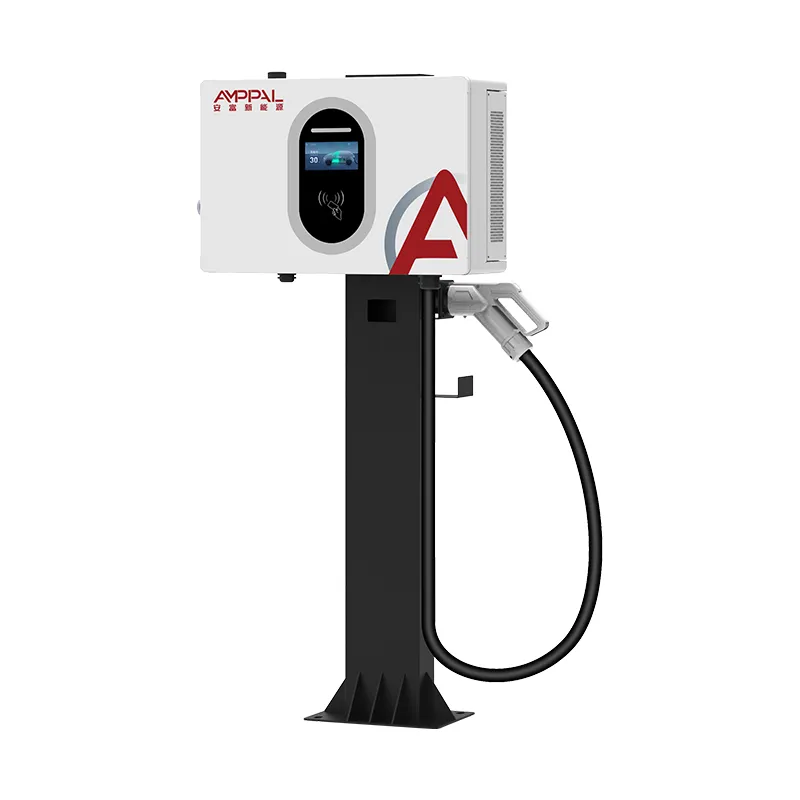

P: ¿Se puede montar en un poste?

R: Sí, con nuestro kit de montaje en poste, siempre que el poste esté clasificado para la carga. Especificar al momento del pedido.

P: ¿Admite armas duales?

R: No. Es de un solo arma. Para la carga simultánea de varios vehículos, consulte nuestros gabinetes de energía de tipo dividido.

P: ¿Cuál es el nivel de ruido en un edificio residencial?

R: Los ventiladores tienen control de velocidad y son silenciosos a carga parcial. Bajo carga completa sostenida en un espacio confinado, espere un ruido comparable al de un condensador de aire acondicionado exterior.
