Torre de estación de carga EV de CA con pedestal de 7 kW para comunidades residenciales

Cuando un muro no es una opción

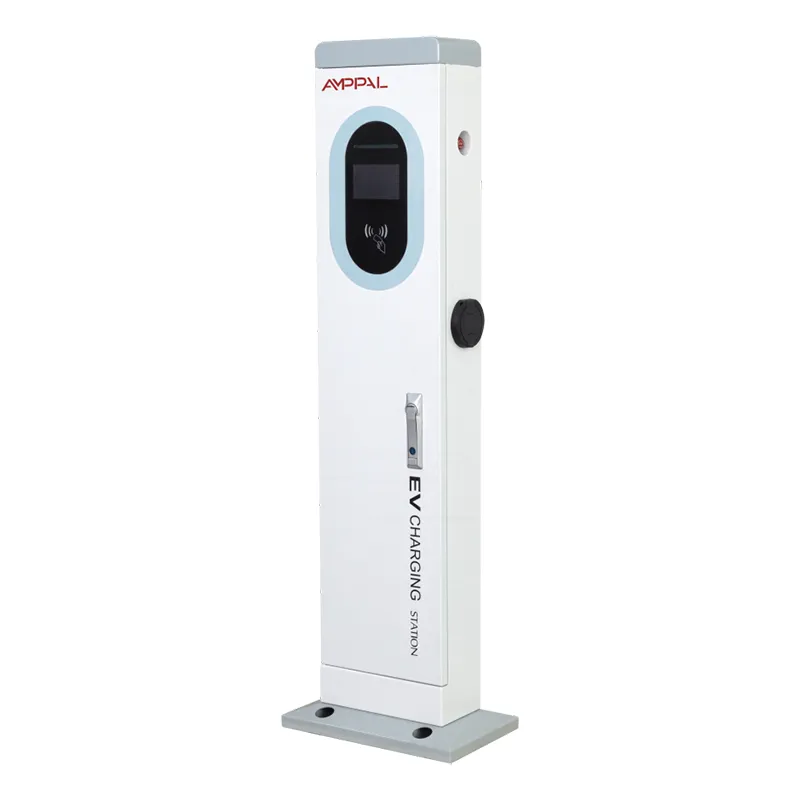

Los estacionamientos abiertos rara vez tienen una pared donde la necesitas. Esa brecha es exactamente para lo que se creó este producto. La AF-AC-7kW es una torre de carga independiente: una columna de acero de 410 x 240 x 1400 mm que lleva un punto de carga de CA de 7 kW, una pantalla táctil a color de 5 pulgadas y el hardware de red y pago en un solo cuerpo sellado.

La instalación es un vertido de cimientos, no un proyecto de construcción. Atornille la placa base a una plataforma de concreto con el kit de anclaje y la plantilla de perforación que enviamos, alimente la torre con 220 VCA +/-20 %, conecte Ethernet o instale una SIM 4G. No hay fachada que perforar, ni pared del propietario por la que discutir: solo se permite verter hormigón en el suelo.

Para los hoteles que son propietarios de su estacionamiento, los centros comerciales con lotes de superficie o los municipios que agregan bahías al lado de la calle, esa libertad a menudo decide si el cobro aparece este trimestre o el próximo año. Las cajas de pared solucionan el problema de la carga. Las torres resuelven primero el problema del sitio.

Por qué los compradores eligen el poste sobre la caja de pared

Libertad de emplazamiento: coloque la torre en mitad de una fila, en un tramo final o entre árboles, dondequiera que se estacionen los coches, en lugar de dondequiera que haya una pared.

Ergonomía a la altura de estar de pie: a 1400 mm, la pantalla se ubica al nivel natural de los ojos, por lo que los conductores tocan, pagan y desconectan sin agacharse ni ponerse en cuclillas.

Fácil manejo de los cables: la pistola cuelga en una funda a la altura de la cintura, lo que resulta notablemente más cómoda para conductores mayores y repartidores que un enchufe de pared bajo.

Un gabinete sellado: todos los componentes electrónicos se encuentran dentro del cuerpo de la torre IP54, por lo que no se necesita una caja de distribución separada en los sitios típicos.

Visible desde el otro lado del lote: aquí se lee una torre que carga desde 50 metros; una caja de pared desaparece detrás de las furgonetas estacionadas y le cuesta a los clientes sin cita previa.

Una huella que crece contigo: cada torre de esta serie comparte la misma base de 410 x 240, por lo que un cambio posterior a un modelo de doble cañón puede reutilizar la misma plataforma.

Especificaciones técnicas

Donde un poste independiente se gana el sustento

Aparcamientos de hoteles y complejos turísticos de superficie abierta sin fachada de edificio cerca de las bahías.

Bahías municipales en calles y lotes públicos donde no se permite perforar edificios cercanos.

Aparcamientos en el lugar de trabajo en terrenos arrendados: el inquilino no puede tocar las paredes, pero puede verter una plataforma.

Lotes de superficie para restauración y comercio minorista con crujías dispersas alejadas del edificio.

Sitios de nueva construcción donde la carga debe estar activa antes de que se termine el edificio.

Cómo funciona la torre en el sitio

La energía fluye desde su suministro de 220 VCA +/-20 % hacia la torre, a través de la unidad de control, desde el arma a un vehículo con hasta 7 kW: aproximadamente 45 km de autonomía por hora para un vehículo eléctrico de tamaño mediano y una carga nocturna completa para casi cualquier automóvil de pasajeros europeo.

La torre informa al backend del operador a través de Ethernet, 4G o WiFi utilizando OCPP 1.6 o 2.0. La pantalla de 5 pulgadas guía al conductor a través del proceso de conexión, autenticación, carga y recibo; Los datos de la sesión llegan a la nube en tiempo real.

El servicio es mayoritariamente remoto. Cuando falla una sesión, el backend la registra y leemos los diagnósticos de la torre a través de la red antes de decidir si es necesaria una visita al sitio.

Lo que realmente tomó la marca CE

Marcado CE según las directivas de baja tensión y EMC de la UE, con documentación de prueba archivada para los importadores y el despacho de aduanas.

IP54 verificado en nuestro laboratorio y en un laboratorio de pruebas externo: protegido contra el polvo y las salpicaduras desde todos los ángulos.

Prueba de niebla salina de 96 horas en la carcasa con recubrimiento en polvo, dimensionada para aparcamientos costeros.

Pruebas funcionales completas en el rango nominal de -20 °C a +50 °C antes de que el diseño se congelara.

Cada unidad de producción ejecuta una prueba de carga más una prueba de protocolo de enlace de red y terminal de pago antes de empacar, no una muestra aleatoria.

CE es la línea de base; la fábrica también posee las marcas CCC, TUV, UL y CB para otros programas de exportación.

De la bobina a la torre: ocho pasos en nuestra fábrica

La chapa de acero se corta con láser y se perfora con CNC hasta el perfil de 410 x 240 en nuestro propio taller de chapa.

Las plegadoras TRUMPF pliegan la columna y los robots FANUC sueldan las costuras.

El cuerpo está recubierto de polvo; Las muestras de cada lote se someten a pruebas de niebla salina.

La línea de montaje de CA incluye el módulo de control, el contactor, la pantalla de 5 pulgadas y la pistola de carga.

El sellado se verifica según el requisito IP54, incluidas las entradas de cables y el bisel de la pantalla.

Cada torre ejecuta una prueba funcional con carga resistiva, luego una prueba de pago y de red.

El control de calidad aprueba el número de serie, el informe de prueba y los documentos CE, y la unidad se reserva para su envío.

El plazo de entrega estándar es de 15 a 20 días hábiles desde la confirmación del pedido; Los pedidos urgentes pasan por la vía rápida mediante acuerdo.

¿Poste o caja de pared? La comparación honesta

Si ya hay una pared resistente exactamente donde se aparcan los coches, compre la caja de pared. Cuesta menos (sin cimientos, menos acero, instalación más rápida) y también los vendemos. Elija basándose en hechos, no en hábitos.

El costo adicional de la torre compra tres cosas: el derecho a elegir el lugar en lugar de heredar uno, una ergonomía de altura que un enchufe de pared a la altura de las rodillas no puede igualar y un cuerpo sellado que sobrevive al tráfico mucho mejor que una caja atornillada a la pared de un muelle de carga.

¿Quién no debería comprarlo?: inquilinos que no pueden verter hormigón, sitios que necesitan cargarse sólo durante unas pocas semanas o compradores cuyo único coche se carga bien durante la noche con un enchufe normal. Para ellos la torre es de acero que no necesitan.

Lo que aporta AMPPAL que un revendedor no puede

Directo de fábrica de Zhejiang Anfu New Energy Technology Co., Ltd. en Yueqing, la capital eléctrica de China, fundada en 2014.

Una pequeña empresa nacional con más de 260 empleados y líneas de montaje independientes de CA y CC.

Más de 1.000.000 de unidades entregadas hasta 2024, exportadas a más de 40 países, desde los Emiratos Árabes Unidos y Alemania hasta Malasia y México.

Líneas automatizadas de FANUC y TRUMPF, además de punzonado, plegado y corte por láser CNC internos.

Bienvenidos OEM y ODM: colores, logotipos, marcas de pago y empaques personalizados, con MOQ discutido por proyecto.

Embalaje, contenedor y términos comerciales

Cada torre se envía en una caja de madera vertical de 1400 mm de altura, con refuerzos internos alrededor de la pantalla y el bisel. Los pernos de anclaje, la plantilla de perforación y los accesorios de montaje viajan dentro de la misma caja, por lo que nada espera en el sitio hasta un segundo envío.

La longitud de 1400 mm cambia la planificación del contenedor en comparación con las cajas de pared: las cajas se colocan planas y se apilan, y un contenedor de 20 pies normalmente necesita entre 60 y 80 torres, dependiendo de las dimensiones de la caja; Cotizamos el flete por caja.

Cotizamos FOB Ningbo o Shanghai como estándar, con EXW y CIF disponibles a pedido. Los documentos incluyen la factura comercial, lista de empaque, conocimiento de embarque y una copia del certificado CE.

Garantía y soporte después de la entrega

Garantía de 2 años en torre, pantalla y módulo de pago, cubriendo defectos de materiales y mano de obra.

Piezas de repuesto (pantallas, pistolas, tableros de control) mantenidas en stock y enviadas a pedido.

Diagnóstico remoto a través de 4G o Ethernet; la mayoría de las fallas de software y configuración se solucionan sin una visita al sitio.

Consejos de mantenimiento: inspeccionar la pistola y la funda trimestralmente y reapretar los pernos de anclaje una vez al año.

La documentación completa (manual de usuario, plano de instalación y guía de configuración de OCPP) se envía con cada unidad.

Cinco errores de instalación que vemos repetidos

Incorrecto: atornillar la base directamente al asfalto. Derecha: vierta una plataforma de concreto usando la plantilla suministrada y déjela curar completamente antes de cargar la torre.

Incorrecto: dejar el arma tirada en el suelo entre sesiones. Derecha: regréselo a la funda cada vez; el conector es la pieza que se desgasta primero.

Incorrecto: depender únicamente del WiFi en un lote remoto. Derecha: instale una tarjeta SIM 4G para que los pagos sigan funcionando cuando el enrutador de la oficina se caiga.

Incorrecto: colocar la torre donde pueda alcanzarla un camión marcha atrás. Derecha: colóquelo en el otro extremo de la bahía o agregue un bolardo.

Incorrecto: olvídese del control anual de torque. Derecha: vuelva a apretar los pernos de anclaje cada 12 meses y vuelva a sellar la placa base si ve marcas de agua.

Lo que dicen los operadores del sitio después de un año

El propietario de un hotel en Split, Croacia, colocó tres torres en su patio abierto en la primavera de 2024. Las eligió porque el edificio no tiene una fachada utilizable cerca de las bahías. Su queja es el brillo de la pantalla al mediodía (una película antirreflejo lo solucionó), pero reporta cero fallas de hardware durante dos veranos de uso intensivo por parte de los huéspedes.

Un distribuidor de Kuala Lumpur vendió diez unidades a los lotes de superficie de un grupo minorista. El instalador elogió la plantilla de perforación: su equipo terminó cada cimentación en una mañana. La pequeña queja: el cable del arma se queda corto en algunos SUV al final de una bahía larga.

Un municipio de los Emiratos Árabes Unidos tiene doce torres en plataformas al lado de la calle. Después de 14 meses, el registro de mantenimiento muestra un reemplazo de la pantalla táctil y nada más. Todavía vuelven a sellar la placa base cada temporada de lluvias, una formalidad que siguen de todos modos.

Preguntas que hacen los compradores de torres por primera vez

P: ¿Esta torre cargará todos los vehículos eléctricos?

R: Todos los vehículos eléctricos vendidos en Europa con enchufe tipo 2 se cargarán desde él; El cargador integrado del coche decide la velocidad exacta, hasta el techo de 7 kW de la torre.

P: ¿Qué base necesita?

R: Una plataforma de concreto vertida sobre la plantilla de perforación que enviamos con la unidad; Las almohadillas típicas miden aproximadamente 500 x 500 mm y los pernos de anclaje vienen en la caja.

P: ¿La caja de pared es más barata?

R: Sí, aproximadamente entre un 20% y un 30% más barato de comprar e instalar donde existe una buena pared: el precio de la torre paga la columna, el kit de cimentación y la libertad de elegir el lugar.

P: ¿Puede la pantalla sobrevivir a la luz solar directa?

R: Se puede leer a la luz del día, aunque la única queja que escuchamos es el intenso resplandor del mediodía; una película antideslumbrante es una solución económica.

P: ¿IP54 es suficiente para uso en exteriores?

R: Sí, para lluvia y salpicaduras: IP54 bloquea el polvo y las salpicaduras de agua. Los sitios completamente sumergidos necesitarían una calificación más alta, algo que casi ningún aparcamiento necesita.

P: ¿Qué países aceptan la marca CE?

R: Todos los países de la UE y del EEE, además de muchos otros que aceptan CE como certificado de entrada; la fábrica también posee CCC, TUV, UL y CB para otros mercados.

P: ¿Puedo actualizar esta torre de 7 kW más adelante?

R: La base de 410 x 240 se comparte en toda la serie, por lo que un sitio puede trasladarse a una torre de doble cañón en la misma plataforma; la unidad de 7 kW en sí no se puede actualizar en el campo.

P: ¿Cuánto tiempo pasa desde el pedido hasta la entrega?

R: 15-20 días hábiles como estándar, envío desde Ningbo o Shanghai, con el paquete de documentos completo que incluye el certificado CE.
