Cargador EV CA de doble puerto y torre delgada de 44 kW para estacionamientos comerciales

La pregunta de los 44kW es una pregunta del panel

La mayoría de los cargadores de CA de doble pistola fallan en el papel antes de fallar en el campo. El fallo no es el cargador; es la primera pregunta del electricista: ¿qué tiene que ofrecer el panel?

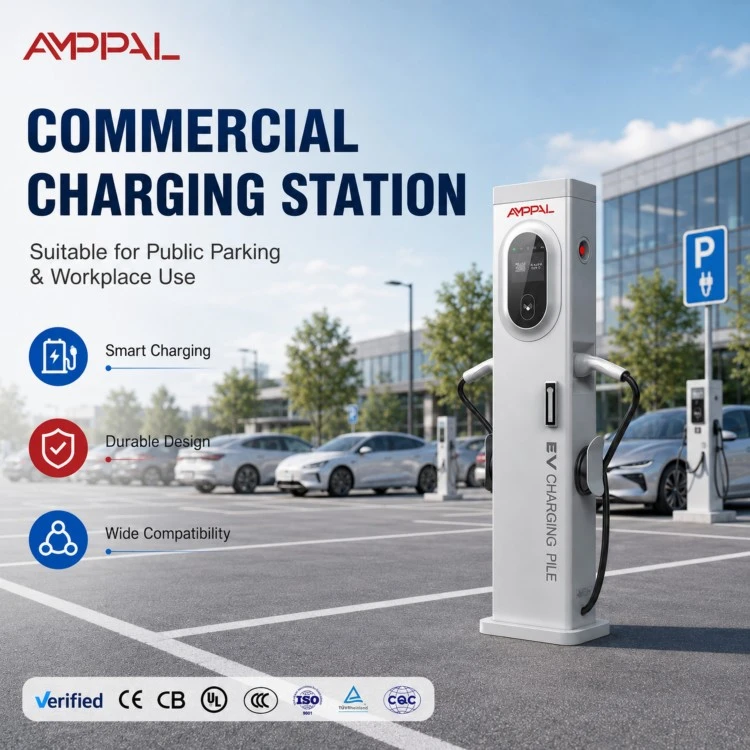

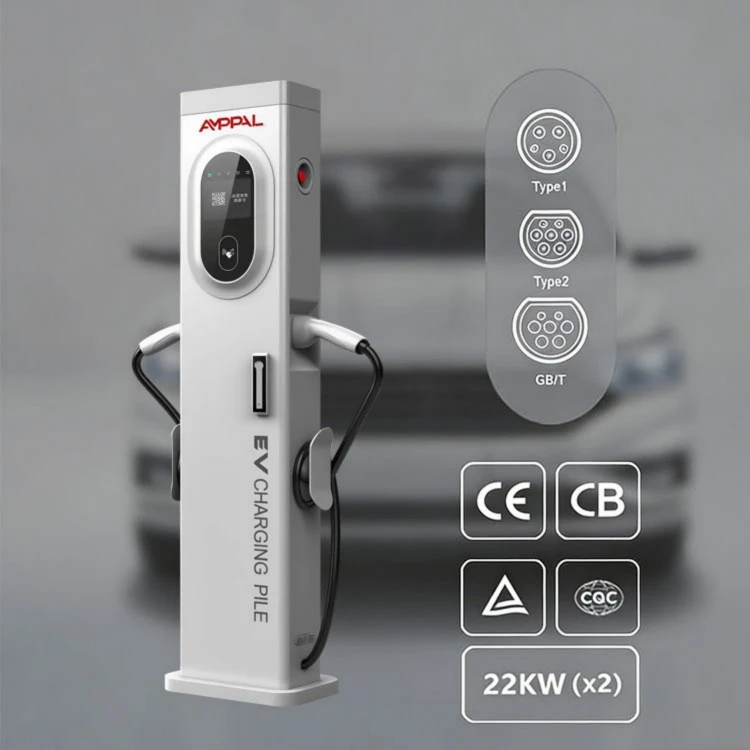

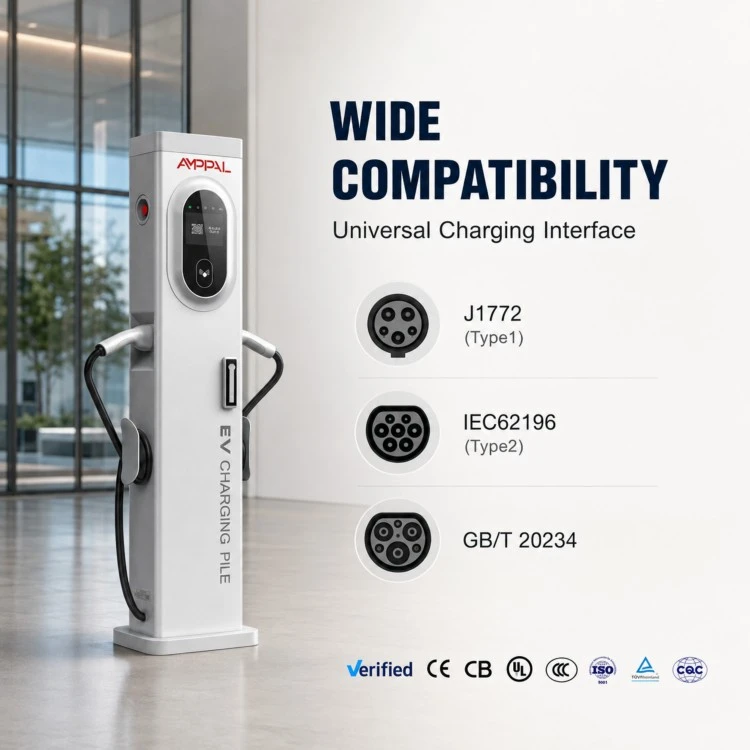

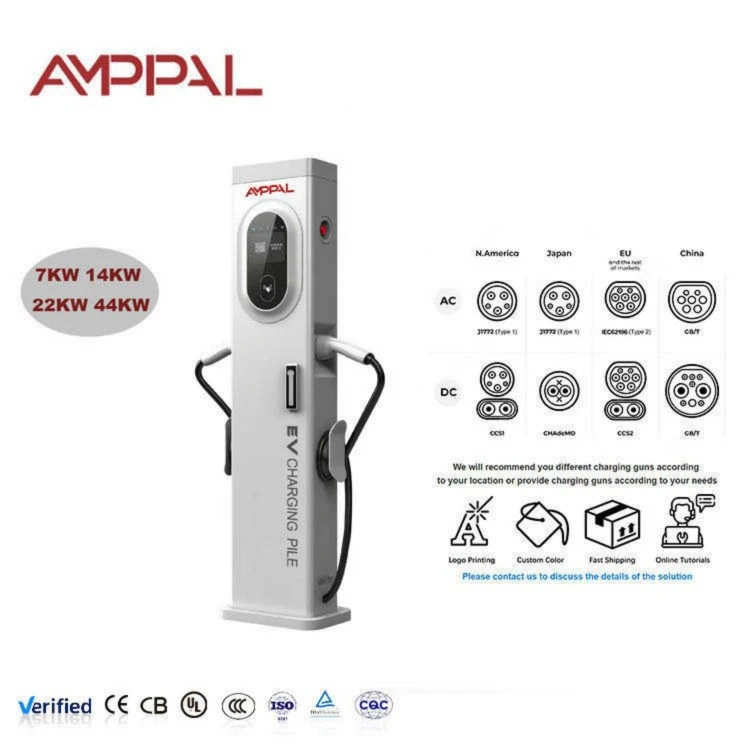

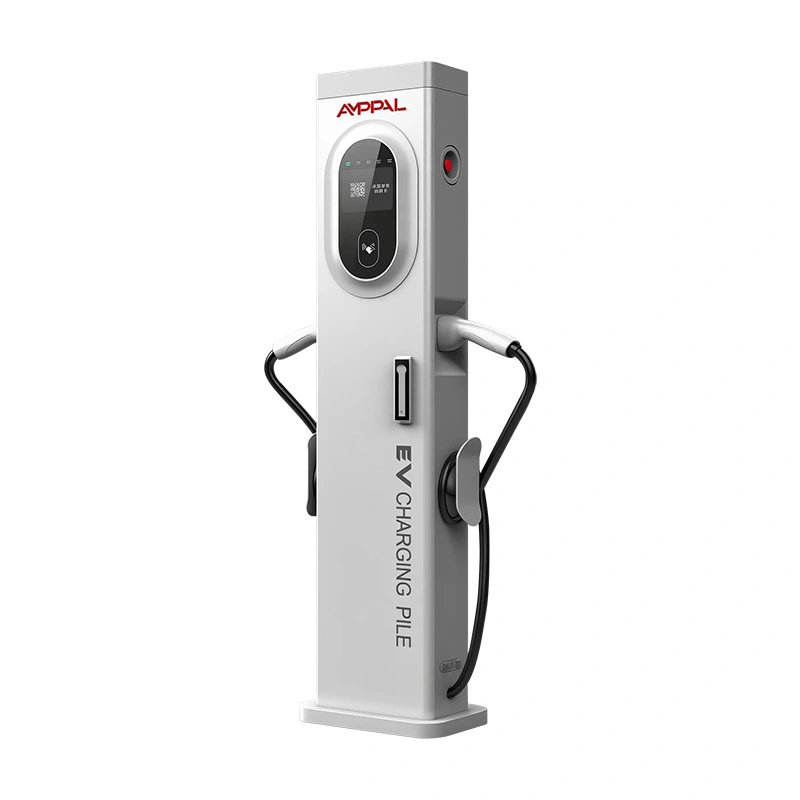

La SlimTower AMPPAL de 44 kW (AF-AC-044-Y-A-0-4-JA-P) lleva dos pistolas Tipo 2 a 32 A+32 A con alimentación trifásica de 380 VCA, desde una columna de 300 x 150 x 1400 mm con una pantalla táctil de 5 pulgadas. Cada enchufe puede consumir aproximadamente 21 kW; La pareja en conjunto se acerca a la placa de identificación de 44kW.

Esta página está escrita para la persona que firma los planos eléctricos. Si ese es usted, lea las matemáticas del alimentador a continuación antes de enamorarse de la hoja de especificaciones.

La buena noticia es que las matemáticas son simples y públicas: voltios, amperios y raíz cuadrada. La mala noticia es que nadie lo hace el día que llegan los cargadores. Hazlo ahora, en papel, antes de reservar el contenedor.

Qué significa carga completa 32A+32A para su sitio

Dos coches, ambos a 32 A por fase: su alimentador debe llevar unos 64 A por fase al mismo tiempo, o el disyuntor aguas arriba se dispara en el peor momento posible.

Planifica el transformador: cada torre suma 44kW de carga conectada; Diez torres significan 440 kW sin contar la iluminación y el HVAC.

El tamaño del cable comienza con 16 mm2 de cobre por fase para un tramo corto y crece con la distancia; 25 mm2 o 35 mm2 son comunes para tramos de más de 50 metros.

Servicio de disyuntor: un disyuntor trifásico de 80 A, o dos unidades de 40 A, una por pistola, le da al par espacio libre sin disparos molestos.

El equilibrio de fases es un beneficio adicional: una carga trifásica de 32 A+32 A es más respetuosa con la red que tres cargadores monofásicos de 7 kW apilados en una fase.

Si el sitio no puede alimentar la carga completa, la gestión de carga OCPP 1.6J puede limitar la torre con un presupuesto más bajo mientras usted mantiene el espacio libre para más adelante.

El calor es parte del presupuesto: 44 kW funcionando durante horas calientan la sala de paneles, así que planifique la ventilación antes del primer verano.

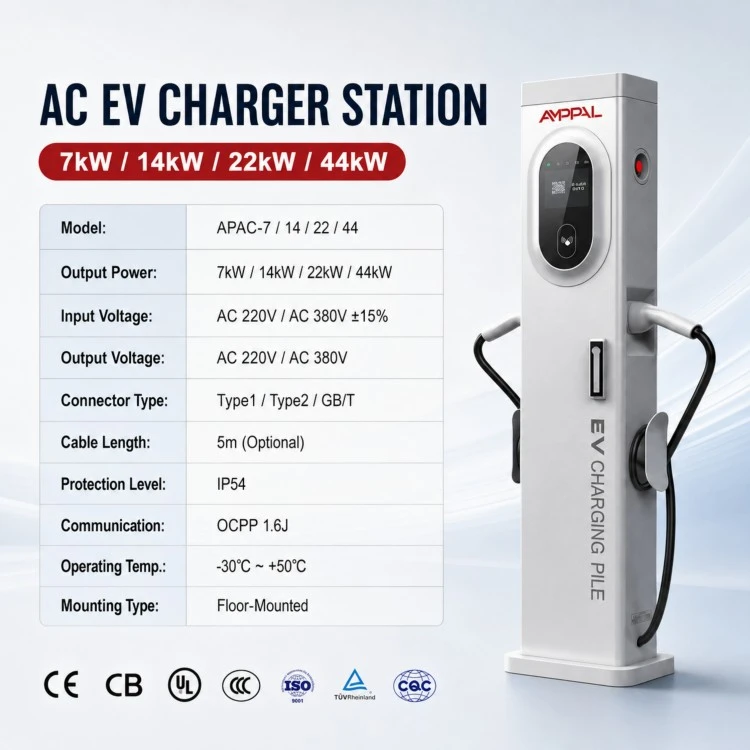

Especificaciones técnicas

Casos de uso que justifican una capacidad de 44 kW

Patios de depósito donde las camionetas estacionan de una a tres horas entre turnos; 44 kW por bahía convierten el tiempo de inactividad en un rango utilizable.

Paradas de taxis y centros de transporte donde los conductores rotan rápidamente y el tiempo de permanencia es inferior a dos horas.

Plazas de servicio para camiones que dan servicio a furgonetas de reparto y vehículos comerciales ligeros de hasta 3,5 toneladas.

Muelles de almacén donde una hilera de torres comparte una sala de transformadores.

Flotas de alquiler de vehículos eléctricos que deben entregar los automóviles entre alquileres sin tener que esperar durante la noche.

Bloques residenciales con servicio trifásico donde 44kW es la potencia AC más alta que permite el distribuidor en el alimentador.

Aparcamientos en aeropuertos y estaciones donde la avalancha matutina de híbridos enchufables necesita recargas rápidas antes de la salida.

Lectura del flujo de energía: del panel al enchufe

La energía sale del tablero de distribución por un alimentador trifásico y ingresa a la torre a través del prensaestopas de base. En el interior, la estación mide cada pistola de forma independiente, por lo que la placa de identificación de 44 kW no es un tomacorriente gigante sino dos circuitos de 32 A que comparten un gabinete.

Cuando un solo automóvil se conecta, puede usar los 32 A completos de su propia pistola. Cuando llega el segundo coche, ambos se acercan al 32A; la torre mantiene las dos sesiones separadas para la facturación y OCPP 1.6J informa la energía de cada conector por separado.

La medición por enchufe es importante para la facturación dividida: el inquilino A paga por la pistola 1, el inquilino B por la pistola 2 y el servidor nunca mezcla los dos totales de kWh.

Una trampa que vale la pena nombrar: la reducción de potencia. Si la alimentación es débil, el interruptor se dispara en lugar de que la torre se desacelere. El límite de firmware es la alternativa controlada, así que decida el presupuesto antes de realizar el cableado, no después del primer viaje.

Registros de calidad en los que un ingeniero de instalaciones puede confiar

Se verifica la conformidad con las directivas de baja tensión y EMC, y el archivo se vuelve a verificar cada vez que cambia la etapa de potencia.

Cada estación se somete a pruebas de alta potencia y se conecta a tierra antes de abandonar la línea; a 32 A por arma no hay margen para una ruta de tierra dudosa.

Funcionamiento de calefacción a carga completa: la torre de 44 kW se somete a pruebas de combustión durante 48 horas continuas a la corriente nominal, con las temperaturas del gabinete registradas.

Las columnas muestreadas ejecutan ciclos térmicos IEC 60068 entre -30 °C y +70 °C, además de 96 horas de niebla salina en el acabado.

Juntas de conectores y barras colectoras sometidas a pruebas de torsión; Las terminaciones sueltas son la causa clásica de fallas de calor en equipos de CA de alta corriente.

El abastecimiento de componentes sigue RoHS y REACH dentro de un sistema ISO 9001:2015; El alcance CCC, TÜV, UL y CB existe a nivel de planta.

La secuencia de montaje de ocho estaciones

Carcasa cortada con láser, tolerancia de 0,1 mm, en la línea CNC.

Plegado con plegadora y soldadura por costura del cuerpo de la torre.

Soldadura por robot FANUC de la placa base y soportes del prensaestopas.

Limpieza y acabado de superficies en tres etapas.

Sección de alta corriente: barras colectoras, contactores y equipo de conmutación de 32 A instalados y apretados.

Medida y electrónica: contadores de kWh por toma, placa de comunicaciones y pantalla táctil de 5 pulgadas.

La carga de firmware y la conformidad con OCPP se ejecutan en el servidor de prueba.

Prueba de carga de muestra, alta potencia, pase visual y luego embalaje. La producción dura entre 15 y 20 días laborables.

Guía de tallas: cuándo caben 44 kW (y cuándo no)

Compra la torre de 44kW cuando el transformador y el panel ya tengan altura libre, o cuando estés diseñando el sistema eléctrico desde cero y puedas dimensionarlo correctamente. La capacidad adicional frente al modelo de 14kW sólo es real si la alimentación puede entregarla.

Omítalo si su sitio tiene un suministro monofásico de 32 A; haría funcionar la torre a una fracción de su potencia, pagando por la capacidad que no puede utilizar. Omítelo también cuando los autos se estacionen durante la noche durante más de ocho horas; La CA de 7 a 11 kW cuesta menos y reduce la duración de la batería. Y si lo tuyo es el estacionamiento de flotas estables con horarios estrictos, confirma primero la capacidad de conexión permitida del distribuidor; algunas regiones limitan la carga de CA por sitio.

Si el panel es ajustado pero la demanda es real, la respuesta honesta es la gestión de carga: deje que OCPP limite las torres ahora y aumente el límite a medida que el sitio crezca. Ese plan funciona con esta torre porque el firmware acepta un límite de corriente remoto.

AMPPAL versus rivales económicos de dos armas

Capacidad real de 32A+32A: algunas torres económicas anuncian 44kW pero se envían con contactores de 16A; imprimimos la clasificación por arma en la placa de identificación.

Medición independiente por toma para facturación dividida, no un solo medidor sumado.

OCPP 1.6J sobre Ethernet, 4G y WiFi, por lo que la torre une sistemas de gestión de carga y roaming.

Evidencia de prueba: funcionamiento en caliente a carga completa, registros de torsión y resultados de niebla salina disponibles por lote.

Términos comerciales: MOQ 1 unidad, plazo de entrega de 15 a 20 días hábiles, garantía de 2 años, repuestos de DHL/FedEx.

Opciones OEM para logotipos, pantallas y marcas de cables; Exporta a más de 40 países desde 2014.

Detalles de logística y embalaje

Cada torre se envía completamente ensamblada en una caja de exportación de 5 capas de aproximadamente 350 x 220 x 1460 mm con esquineros de espuma, kit de anclaje y prensaestopas en el interior; El peso bruto es de aproximadamente 45 kg.

Cuatro cajas van por palé con protectores de bordes y film retráctil; un contenedor de 40 pies contiene alrededor de 60 torres paletizadas, o hasta 80 cargadas en el piso, y el reembalaje LCL se organiza a pedido.

El precio es normalmente FOB Ningbo o Shanghai, con EXW a pedido. Cada envío lleva factura, lista de embalaje, conocimiento de embarque, certificado de origen y declaración CE de conformidad. Los envíos consolidados a Oriente Medio y la CEI se organizan semanalmente, lo que acorta el tránsito para pedidos más pequeños.

Servicio que comienza con el panel

Garantía de 2 años desde la fecha de envío, que cubre defectos de fabricación incluida la sección de alta corriente.

Respuesta técnica las 24 horas; Nuestros ingenieros participan periódicamente en llamadas de puesta en servicio para revisar la configuración del panel con su electricista.

Repuestos vía DHL/FedEx; Los contactores, medidores y pantallas táctiles salen dentro de 2 días hábiles.

RMA por fotos y número de serie: el reemplazo o la reparación se confirma antes de devolver cualquier cosa.

Paquete de soporte gratuito: hoja de cálculo del alimentador, valores de torque y lista de verificación de puesta en servicio.

Advertencias de cableado y funcionamiento

Incorrecto: suponer que un disyuntor de 32 A cubre ambas pistolas. Derecha: dimensione la alimentación para 64 A por fase en total o proteja cada pistola por separado.

Incorrecto: reutilizar un cable fino de una instalación antigua. Derecha: 16 mm2 mínimo por fase, aumentado para tiradas largas; comprobar la caída de tensión a plena carga.

Incorrecto: dejar que la torre permanezca en un límite de firmware para siempre porque el panel nunca se actualizó. Derecha: registre el límite en el registro de mantenimiento y levántelo solo después de que se haya probado la alimentación.

Incorrecto: mezclar inquilinos de pistola 1 y pistola 2 en una factura. Derecha: mantener habilitada la medición por enchufe; OCPP informa cada conector por separado.

Incorrecto: ignorar el torque después de una visita de servicio. Derecha: vuelva a apretar las conexiones de barras colectoras y terminales anualmente; Las fallas por calor en los equipos de CA casi siempre se deben a uniones flojas.

Incorrecto: saltarse el dispositivo de corriente residual. Derecha: instale un RCD de 30 mA según las normas locales; la torre funciona con protección RCD estándar.

Ingenieros de instalaciones en sus propias palabras

El director de un depósito de Almaty instaló seis torres para una flota municipal de 40 furgonetas. La matemática del alimentador de 64 A por fase fue toda la conversación con su distribuidor; Una vez confirmada la altura libre del transformador, la puesta en servicio duró un día. Observó que las marcas de torsión en la cubierta de la barra colectora evitaban que sus electricistas adivinaran.

Un operador logístico de Guadalajara combinó las torres con un transformador de 250kVA para veinte bahías previstas. Admiten que sobrepasaron las especificaciones del transformador en un paso; el costo adicional fue pequeño y el camino de crecimiento ahora es gratuito. Su queja: el menú de 5 pulgadas es profundo y, de todos modos, la mayoría de los conductores usan la aplicación.

Un operador de almacén cerca de Moscú hace funcionar las torres con un límite de firmware de 11 kW hasta que se energice un segundo alimentador el próximo año. Ese es exactamente el plan por etapas que sugerimos y es por eso que no compraron un cargador de tarifa única más barato.

Preguntas frecuentes: alimentación, paneles y pistolas duales

P: ¿Qué alimentador necesita una torre de 44 kW?

R: Una alimentación trifásica dimensionada para aproximadamente 64 A por fase a carga completa, con conductores de 16-25 mm2 dependiendo de la longitud del tendido.

P: ¿Ambas armas pueden realmente entregar 32A a la vez?

R: Sí, cada pistola tiene una clasificación de 32 A por fase; juntos se acercan a la placa de identificación de 44kW.

P: ¿Cuántas torres puede soportar un transformador de 250kVA?

R: Alrededor de las cinco a plena carga; con la gestión de carga OCPP puedes instalar más y limitar el total.

P: ¿La torre admite la gestión de carga?

R: Sí, los límites de corriente remotos de OCPP 1.6J permiten que la plataforma tape cada conector.

P: ¿Es compatible esta torre monofásica?

R: No, necesita 380VAC trifásico; para sitios monofásicos, consulte nuestras estaciones de pared de 3,5-7 kW.

P: ¿Qué tamaño de cable para un tramo de 60 metros?

R: Calcule la caída de voltaje a 64 A por fase; la mayoría de los tramos de 60 m aterrizan en 25 mm2, pero verifique con su electricista.

P: ¿Por qué es importante la medición por pistola?

R: Dos inquilinos en una torre necesitan totales de kWh separados para una facturación justa; la torre mide cada enchufe de forma independiente.

P: ¿Cuál es el plazo de entrega?

R: 15-20 días hábiles para los modelos estándar después del depósito, igual que nuestras otras torres de CA; Los pedidos al por mayor se programan según cotización.
