Cargador de vehículos eléctricos de CA de 14 kW para hoteles y edificios de oficinas

Qué cambia una torre de 150 mm en su sitio

Tome cualquier pedestal de carga de CA que haya visto en una calle europea y suele tener unos 240 mm de profundidad. Este es de 150 mm. Esos 90 mm suenan triviales hasta que te paras entre dos plazas de aparcamiento e intentas mantener el pasillo despejado.

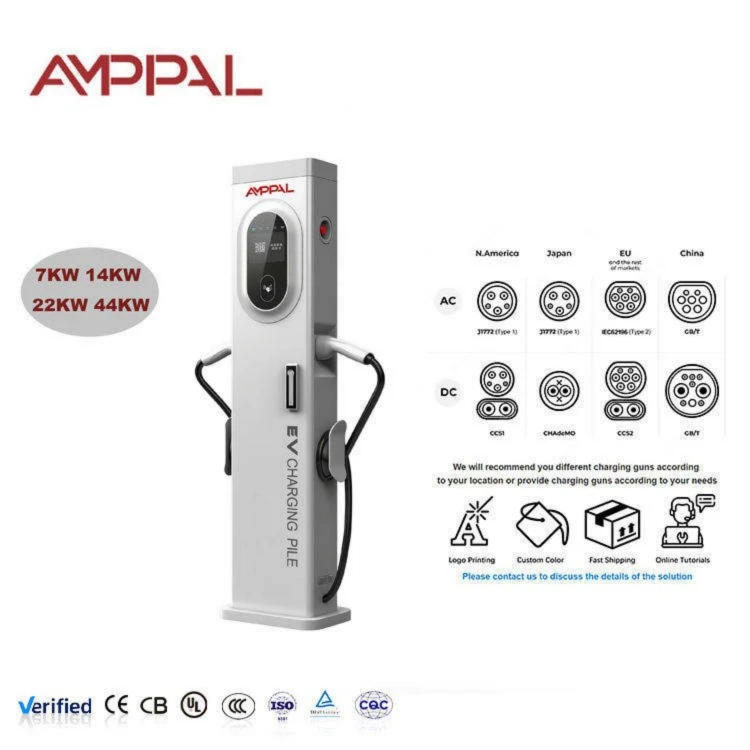

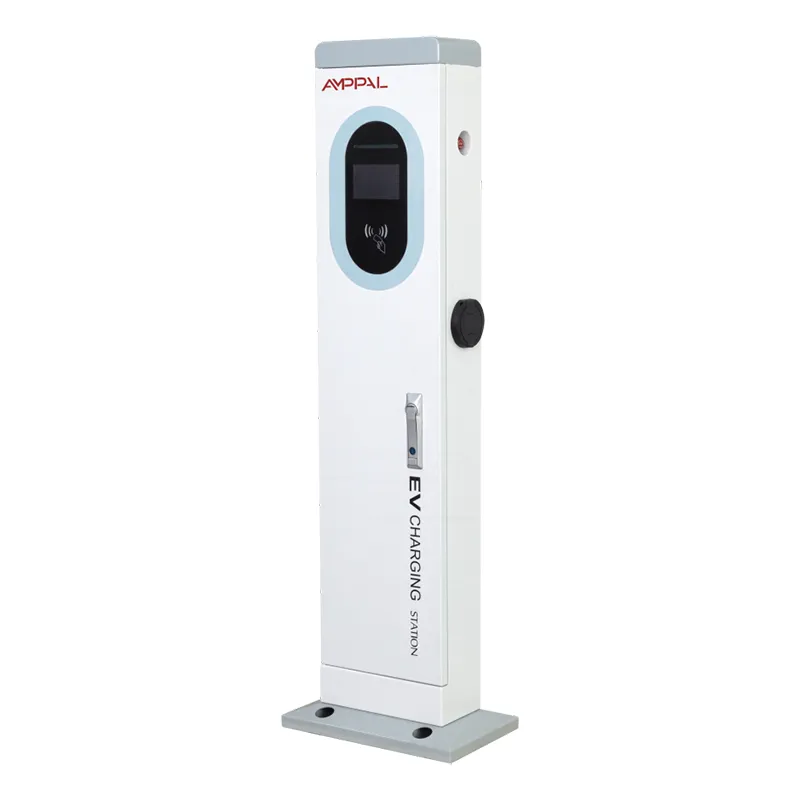

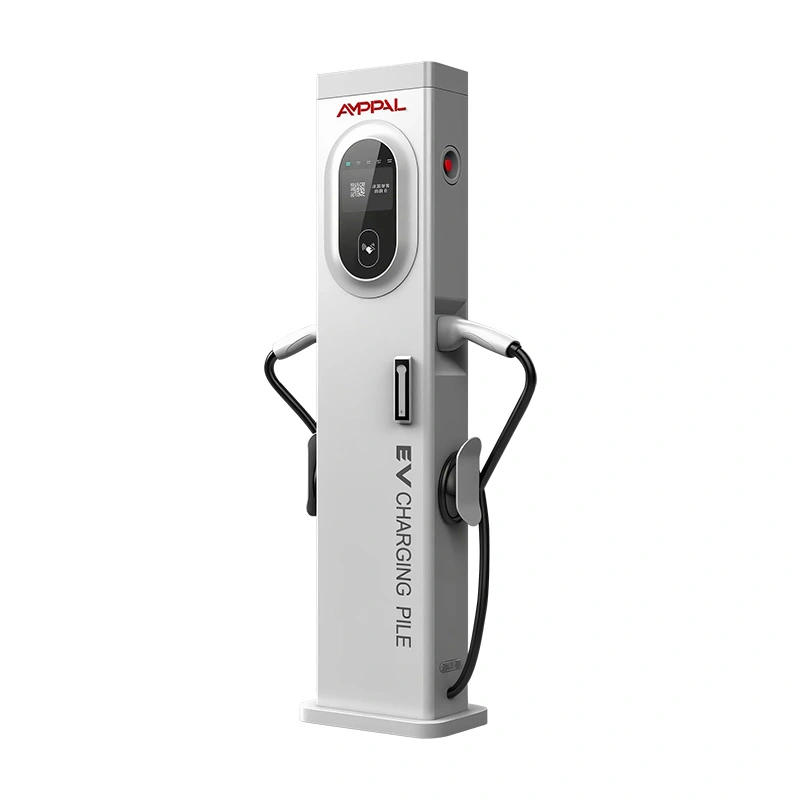

El cargador de vehículos eléctricos de CA de 14 kW para hoteles y edificios de oficinas (AF-AC-014-Y-A-0-4-JA-P) es una columna de 300 x 150 x 1400 mm que lleva dos pistolas tipo 2, con clasificación de 16 A+16 A con alimentación trifásica de 380 VCA, con una pantalla táctil a color de 5 pulgadas en la parte superior. El sobre existe para resolver un problema: ¿adónde va un cargador cuando no hay una pared ni una isla ancha disponible?

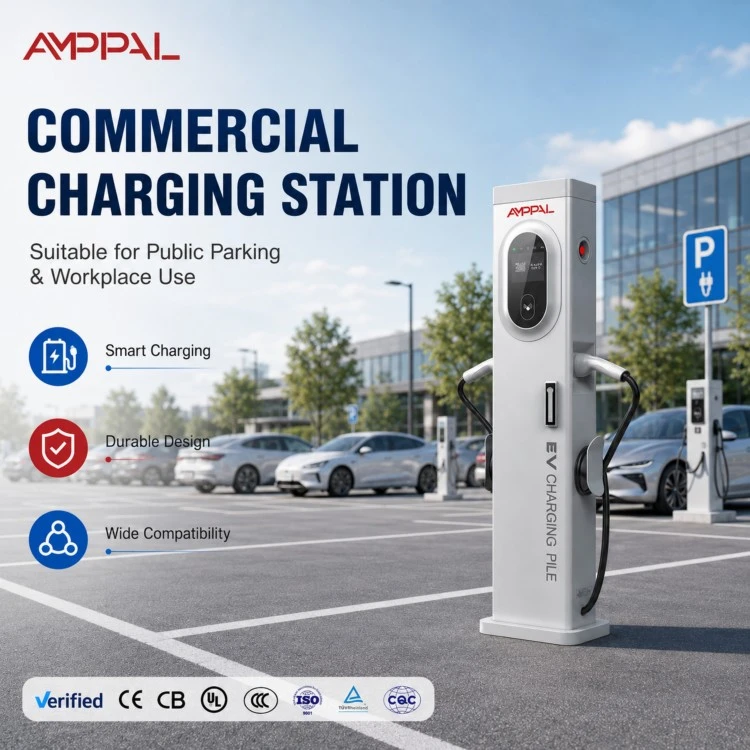

Los operadores lo utilizan en la franja entre dos bahías de entrada, a lo largo de los bordes de las aceras donde un gabinete más ancho no aprobaría, y dentro de los garajes donde las columnas consumen cada metro sobrante. La carga en sí es CA estándar; la huella es la característica.

Cinco resultados de una columna con la mitad de espesor

La profundidad de 150 mm despeja las rutas de las sillas de ruedas y las puertas batientes que bloquearía un pedestal de 240 mm; esta es la dimensión que decide si se aprueba un estudio del sitio.

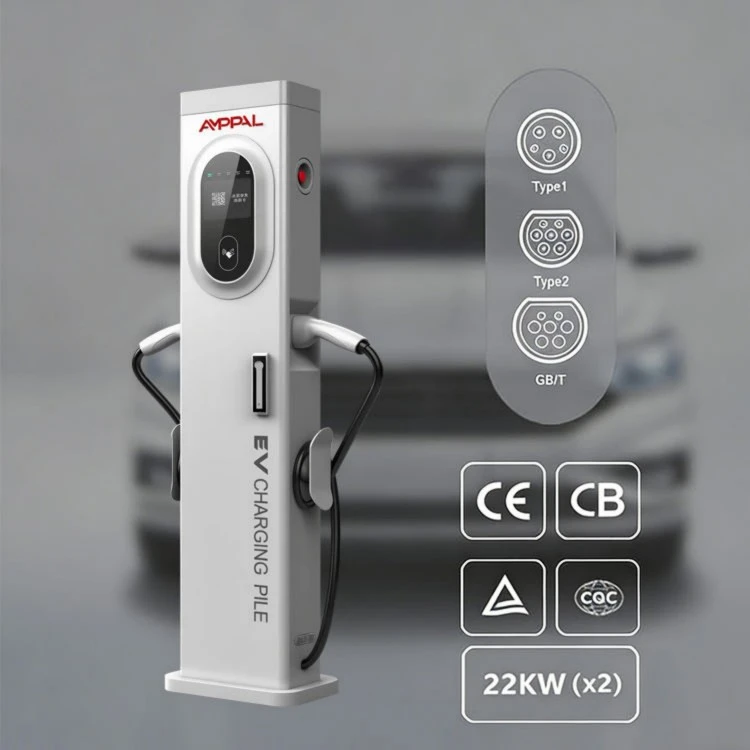

Dos enchufes Tipo 2 (16A+16A) permiten cargar dos automóviles desde un punto de alimentación, aproximadamente duplicando el rendimiento de un poste de un solo arma.

La torre tiene una altura de 1400 mm con una pantalla de 5 pulgadas a la altura de los ojos en un terreno concurrido.

La protección IP54 y un rango de trabajo de -20 °C a +50 °C cubren el clima de la calle sin refugio ni marquesina.

OCPP 1.6J con Ethernet, 4G y WiFi se une a un back office existente sin software nuevo.

Cada unidad cuenta con la certificación CE y tiene una garantía de fábrica de 2 años, con un plazo de entrega de 15 a 20 días hábiles desde nuestra planta de Zhejiang.

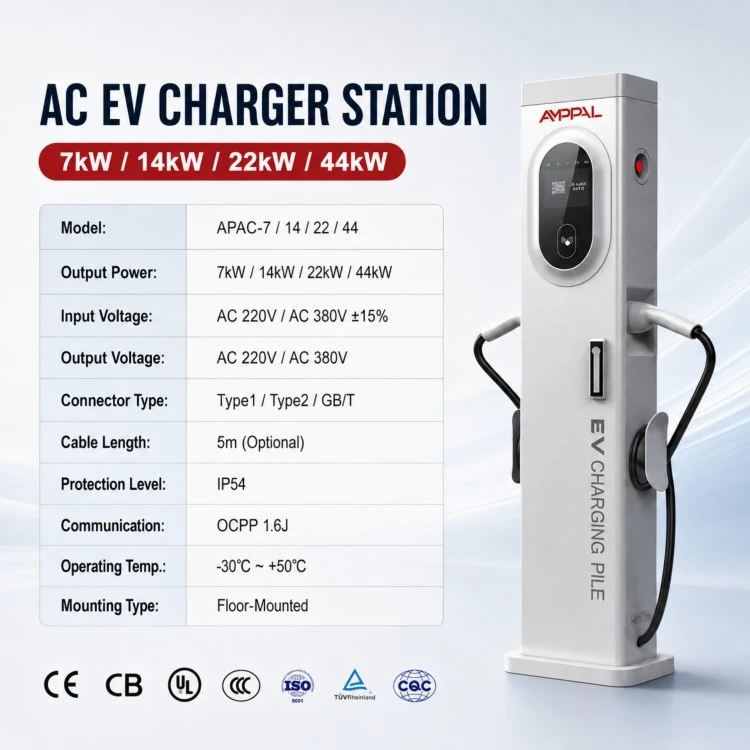

Especificaciones técnicas

Sitios donde se factura cada centímetro

Bahías en las calles de antiguas ciudades europeas donde la acera es demasiado estrecha para un gabinete de 240 mm; La torre de 150 mm abraza la acera.

Filas de estacionamiento frontales: una torre en la franja compartida sirve a dos filas opuestas.

Aparcamientos de varias plantas con curvas cerradas en rampa; el perfil mantiene abiertas las líneas de visión para los conductores y las cámaras.

Patios de hoteles y oficinas donde el arquitecto paisajista rechaza un voluminoso pedestal junto a la entrada.

Sitios de eventos temporales: se pueden poner en servicio una base de anclaje M12, dos cañones y una alimentación de 380 V en un día.

Explanadas de concesionarios que recargan vehículos eléctricos de demostración durante la noche sin renunciar al estacionamiento en la sala de exposición.

Cómo la torre sirve a dos vehículos desde una columna

Una alimentación trifásica de 380VAC +/-15% entra por la placa base y aterriza en un tramo de carril DIN en el interior de la columna, donde la estación la distribuye a las dos tomas. Cada pistola tiene una potencia nominal de 16 A por fase; El firmware limita la producción total en la placa de identificación de 14kW y comparte ese espacio libre entre los dos autos.

Conecte el primer automóvil y consumirá todo el presupuesto. Inicie una segunda sesión y la torre reequilibra la corriente entre ambos enchufes sin interrumpir la primera; la pantalla muestra en tiempo real los kW y kWh de cada sesión.

La pantalla táctil ejecuta un flujo de conexión y carga, mientras que OCPP 1.6J transporta todos los registros de transacciones a su servidor a través de Ethernet, 4G o WiFi. Si la red se cae, la sesión continúa y los registros se cargan más tarde.

Certificación y las pruebas detrás de ella

Cumplimiento CE según las directivas de bajo voltaje y EMC, verificado nuevamente antes de enviar cada lote de producción.

El 100% de las unidades pasan las pruebas dieléctricas de alto potencial y las comprobaciones de continuidad de tierra en la línea final.

Ciclos térmicos de -30 °C a +70 °C según IEC 60068 en unidades muestreadas, además de una prueba de niebla salina de 96 horas para instalaciones costeras.

Quemado continuo de carga completa durante 48 horas con monitoreo en vivo de la corriente, la temperatura y la estabilidad de la comunicación.

Los componentes cumplen con RoHS y REACH, y la fábrica ejecuta un sistema de gestión de calidad ISO 9001:2015.

La inspección entrante cubre cada lote de conectores; un enchufe tipo 2 suelto es la falla de campo más común que vemos en las torres de CA.

Del acero plano a una columna de 1,4 metros: ocho pasos

Corte por láser: las láminas se cortan con láseres CNC según el perfil exacto de la torre, con tolerancias de 0,1 mm.

Doblado y formado: una prensa plegadora CNC pliega la carcasa de la columna y las soldaduras por puntos bloquean la costura.

La soldadura robótica en los brazos FANUC une el soporte de la base y el prensaestopas de entrada de cables, el mismo proceso utilizado en nuestra línea de CC.

Tratamiento superficial: una línea de limpieza y acabado en tres etapas protege la carcasa antes del montaje.

Premontaje: el riel DIN, los contactores, el dispositivo de corriente residual y el módulo de medición están instalados y apretados según las especificaciones.

Electrónica: la pantalla, la placa de comunicaciones y la placa de alimentación están montadas y conectadas.

Carga de firmware y verificación de conformidad OCPP: cada unidad se registra y se empareja con un servidor de prueba antes del boxeo.

Control de calidad final y embalaje: prueba de alta potencia, inspección visual y embalaje en cartón cierran la línea; Los pedidos estándar salen en 15-20 días laborables.

¿Es 14kW la opción adecuada para su huella?

La torre de 14kW se gana la vida donde la restricción es física. Si su sitio es un lote abierto con una isla de concreto lista para un pedestal estándar, compre el gabinete más económico de 240 mm; el perfil delgado no te compra nada.

También es una herramienta equivocada cuando los coches permanecen ocho horas o más. El estacionamiento nocturno de flotas funciona mejor con cajas de pared de 3,5 a 7 kW a una fracción del precio, porque 14 kW solo se amortiza cuando los vehículos entran y salen durante el día.

Elíjalo cuando pueda contar los centímetros: una franja mediana estrecha, una fila junto a la acera con una regla estricta de retroceso o un garaje donde un gabinete más ancho costaría una plaza de aparcamiento. Si dos automóviles de aproximadamente 7 kW cada uno coinciden con su tiempo de permanencia, esta es la forma más eficiente en términos de espacio para entregarlo.

AMPPAL frente al pedestal estándar de 240 mm

Huella: 150 mm frente a aproximadamente 240 mm de profundidad significa que la torre pasa los estudios del sitio que rechazan el pedestal.

Una alimentación, dos coches: un único circuito trifásico da servicio a ambas pistolas, en lugar de dos instalaciones separadas.

Evidencia de prueba: CE, 100 % de alta potencia, niebla salina de 96 horas y quemado de 48 horas están documentados por lote, no solo se afirman en un folleto.

Condiciones de compra: modelos estándar desde MOQ 1 unidad, plazo de entrega de 15 a 20 días hábiles, garantía de 2 años, repuestos a través de DHL/FedEx.

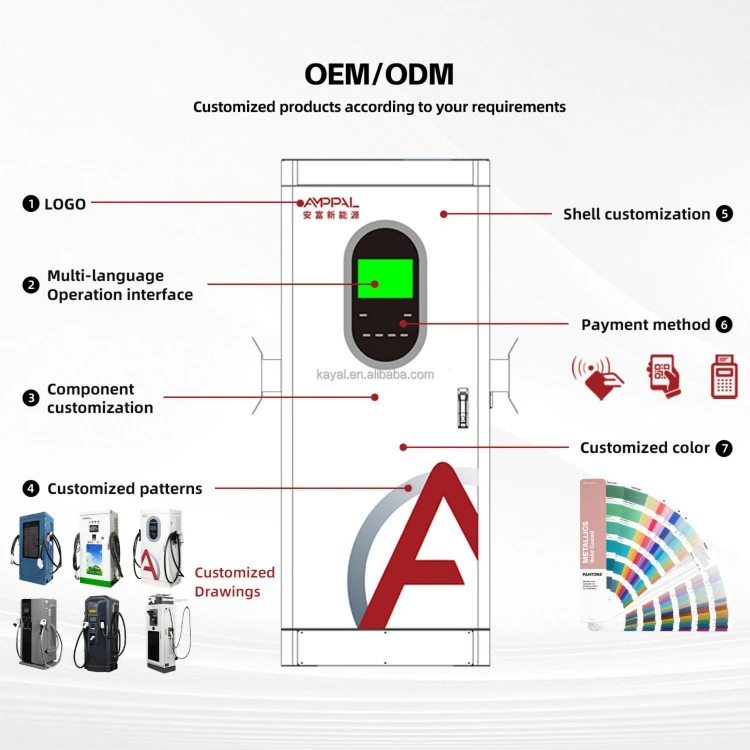

Personalización: se pueden cambiar el logotipo, la pantalla de inicio y la marca del cable; Hemos enviado programas de exportación a más de 40 países, incluidos los Emiratos Árabes Unidos, Arabia Saudita, Kazajstán, Alemania y México.

Embalaje y envío: cómo llevar columnas al sitio

Cada torre se envía completamente ensamblada en una caja de exportación de aproximadamente 350 x 220 x 1460 mm con bloques de espuma en las esquinas; El peso bruto es de unos 45 kg, incluido el kit de anclaje y los prensaestopas.

Las cajas de cartón van cuatro por palet, envueltas en plástico retráctil con protectores de bordes; un contenedor de 40 pies contiene aproximadamente 60 torres paletizadas o hasta 80 cargadas en el piso.

Los términos estándar son FOB Ningbo o Shanghai, o planta EXW. Cada envío incluye la factura comercial, lista de empaque, conocimiento de embarque, certificado de origen y declaración de conformidad CE; El transporte marítimo a Rotterdam o Jebel Ali suele tardar entre 30 y 40 días.

Soporte que respeta su cronograma de instalación

Garantía de 2 años por defectos de fabricación, contando desde el envío y no desde la puesta en servicio, lo que según los instaladores simplifica las reclamaciones.

Respuesta las 24 horas para tickets técnicos, con diagnóstico por video para que su electricista pueda realizar la reparación el mismo día.

Repuestos por DHL/FedEx desde nuestro almacén central; Los artículos de rápido movimiento, como pantallas táctiles y prensaestopas, salen en un plazo de 2 días laborables.

RMA en papel: envíe fotografías y el número de serie de la unidad, y decidiremos entre reemplazo o reparación antes de devolver cualquier cosa.

Para implementaciones en múltiples sitios, sugerimos un kit de mantenimiento por cada 20 torres que tenga en stock, para que los intercambios de campo nunca esperen en la aduana.

Manejo in situ: incorrecto versus correcto

Incorrecto: montar la torre de modo que el cable gire hacia el pasillo de tráfico. Derecha: oriente la columna de modo que ambos cables salgan lejos del carril de circulación.

Incorrecto: alimentar la torre desde un circuito de tamaño insuficiente porque solo es CA. Derecha: dimensione el avance de ambas pistolas juntas; un disyuntor trifásico de 32 A con conductores de 6 mm2 es un punto de partida seguro, luego verifique con el código local.

Incorrecto: pasar el cable Ethernet por el mismo conducto que el cable de alimentación. Derecha: conductos separados, con al menos 30 cm de distancia, para proteger el enlace de red de interferencias.

Incorrecto: cubrir la pantalla táctil con pegatinas o carteles. Derecha: mantenga la pantalla despejada; la pantalla de 5 pulgadas es la única interfaz local del operador.

Incorrecto: asumir que la garantía cubre el vandalismo. Derecha: informe inmediatamente de los daños con fotografías y el número de serie; La garantía de 2 años cubre defectos de fabricación, por lo que cuanto más rápido lo documente, más rápido actuaremos.

Lo que informan los administradores del sitio después de una temporada

Un operador de estacionamiento en Dubai colocó 12 de estas torres a lo largo de una fila al lado de la acera que el municipio había considerado demasiado estrecha para pedestales estándar. Después de ocho meses de veranos a 45°C, una pantalla táctil comenzó a parpadear, que reemplazamos bajo garantía dentro de una semana. Su resumen: la columna es delgada, pero no se ha doblado, tambaleado ni sobrecalentado.

Un grupo hotelero alemán optó por la torre para su aparcamiento en el patio después de que el arquitecto rechazara un mueble más ancho. Su única queja: la antena 4G cae a una sola barra dentro del patio, por lo que ahora piden la versión WiFi/Ethernet y la conectan al interruptor del edificio.

Un contratista saudita compró un primer lote de 20 para un desarrollo de uso mixto. La instalación de anclajes llevó a sus electricistas dos horas por torre el primer día y menos de una hora después de ver la plantilla de perforación; Desde entonces han pedido tres lotes más.

Preguntas frecuentes

P: ¿Realmente se pueden cargar dos coches al mismo tiempo en la torre de 14kW?

R: Sí, ambos enchufes están activos y la estación comparte el presupuesto de 14 kW entre ellos; un solo automóvil obtiene el presupuesto completo cuando está solo.

P: ¿Qué distancia necesita la torre desde un bordillo o una pared?

R: Mantenga aproximadamente 600 mm de espacio de trabajo delante de los enchufes; Unos 200 mm de lado son suficientes para el bucle del cable.

P: ¿La torre delgada necesita una base de concreto?

R: Una base de anclaje M12 sobre una plataforma de concreto de 300 x 300 mm es estándar; sobre asfalto suministramos un soporte de superficie.

P: ¿Con qué conector se envía la estación?

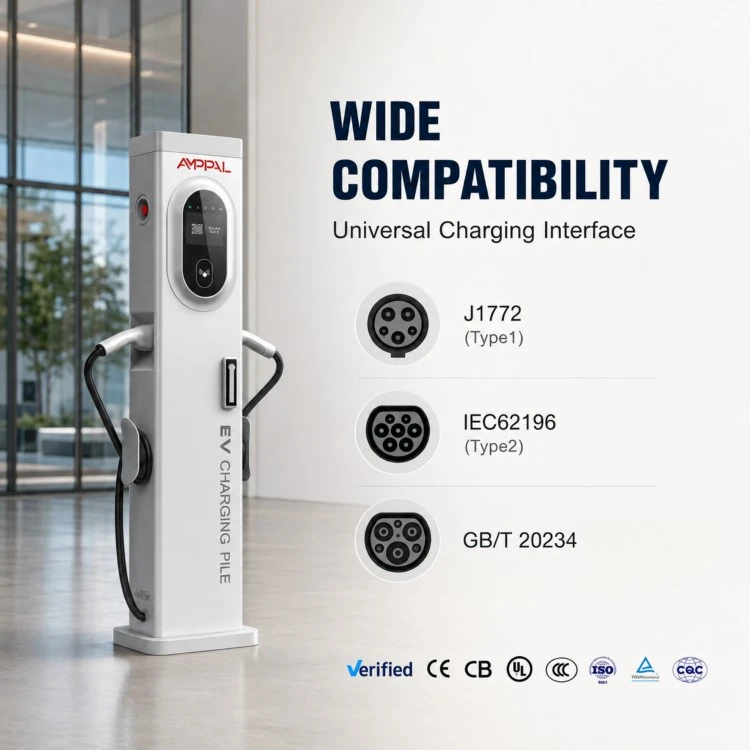

R: Dos enchufes tipo 2 con cables de 4,5 m de serie; Este modelo de CA no ofrece CCS.

P: ¿Puede la torre funcionar con energía monofásica?

R: No, requiere 380 VCA trifásico; para sitios monofásicos, consulte nuestras estaciones de CA montadas en la pared de 3,5 a 7 kW.

P: ¿Cómo funciona la facturación sin una terminal de pago?

R: OCPP 1.6J transfiere las tarifas y el inicio/parada remotos a su back office o plataforma de roaming, mientras que la pantalla muestra los datos de la sesión localmente.

P: ¿Cuál es el plazo de entrega de un pedido de contenedor?

R: 15-20 días hábiles para modelos estándar después de la confirmación y el depósito del pedido.

P: ¿Se puede leer la pantalla bajo la luz solar directa?

R: Es una pantalla LCD en color de 5 pulgadas con configuración de brillo exterior; En el duro sol del mediodía, la capota que ofrecemos como opción ayuda.
