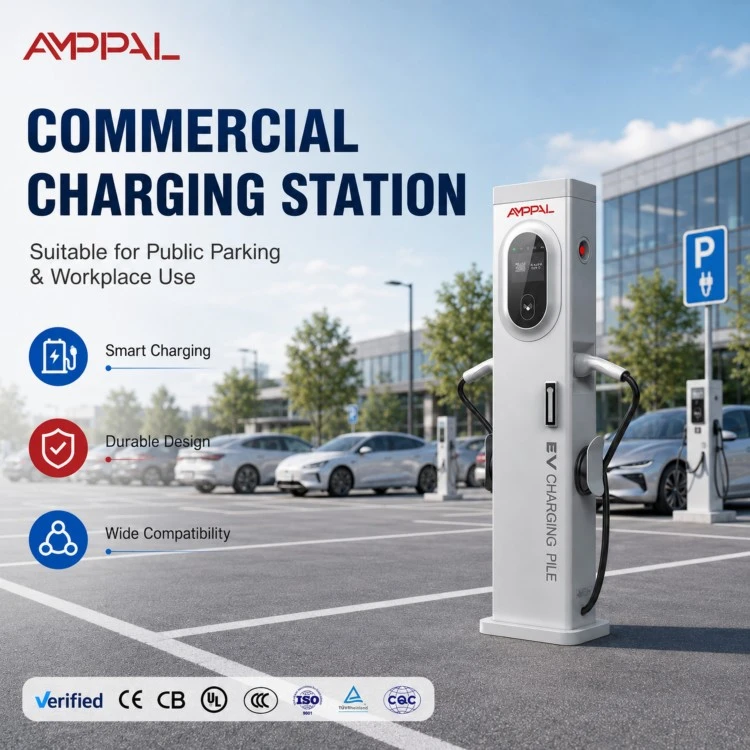

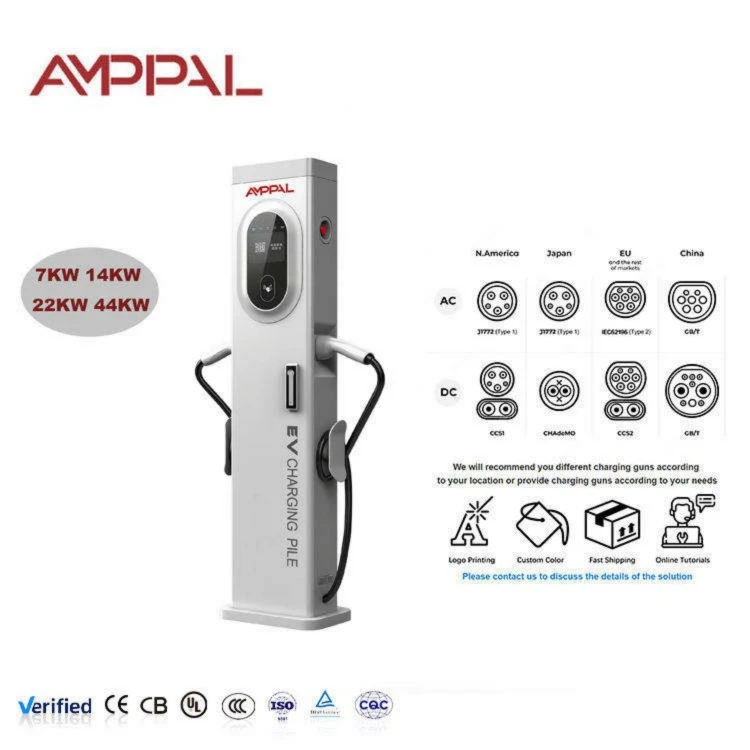

Cargador EV CA de torre delgada de 22 kW para propiedades residenciales y comerciales

Por qué un protocolo abierto es más importante que el número de kW

Pregúntele a un operador que ha pasado tres años en un sistema de carga cerrado y el dolor comienza el día de la migración. El hardware funcionó; el software se negó a irse. Open OCPP 1.6J existe para evitar exactamente esa conversación.

El cargador para vehículos eléctricos de CA de torre delgada de 22 kW AMPPAL para propiedades residenciales y comerciales (AF-AC-022-Y-A-0-4-JA-P) entrega 22 kW a través de dos pistolas tipo 2 (16 A+16 A) desde una columna de 300 x 150 x 1400 mm con una pantalla táctil de 5 pulgadas. Su verdadero diferenciador reside en el firmware: cada transacción, sesión y evento de estado habla el estándar OCPP 1.6J.

Eso significa que la torre no está casada con nuestra nube, nuestra aplicación ni ningún portal de revendedor. Lo apuntas a la plataforma que eliges hoy y nuevamente dentro de tres años cuando aparezca una mejor.

Los sistemas cerrados parecen fáciles al principio: la aplicación está pulida, la configuración es un código QR. La factura llega más tarde, en tarifas de salida, hardware recomprado o datos almacenados en un servidor que no controla.

Seis razones para insistir en OCPP 1.6J

Sin dependencia del proveedor: si la plataforma aumenta las tarifas o se desconecta, el hardware sigue siendo suyo y sigue adelante.

Listo para roaming: los agregadores y las redes de socios aceptan el mismo protocolo que ya utiliza su back office.

El control de tarifas permanece con usted: usted establece los precios por conector a través de la plataforma, no a través de una aplicación de fábrica.

Operaciones remotas: inicio/parada, reservas y actualizaciones de firmware utilizan el mismo canal OCPP que los datos de medición.

Registros auditables: cada kWh y cada ID de transacción se registra en un formato estándar que los contadores y reguladores pueden leer.

Preparado para el futuro: cuando llegue más tarde la carga solar o inteligente, la mayoría de los sistemas de gestión de energía basados ​​en OCPP podrán leer los datos en vivo de esta torre.

Licitación abierta: si su empresa debe volver a licitar el servicio de recarga, una red de protocolo abierto es más fácil de entregar, valorar y auditar.

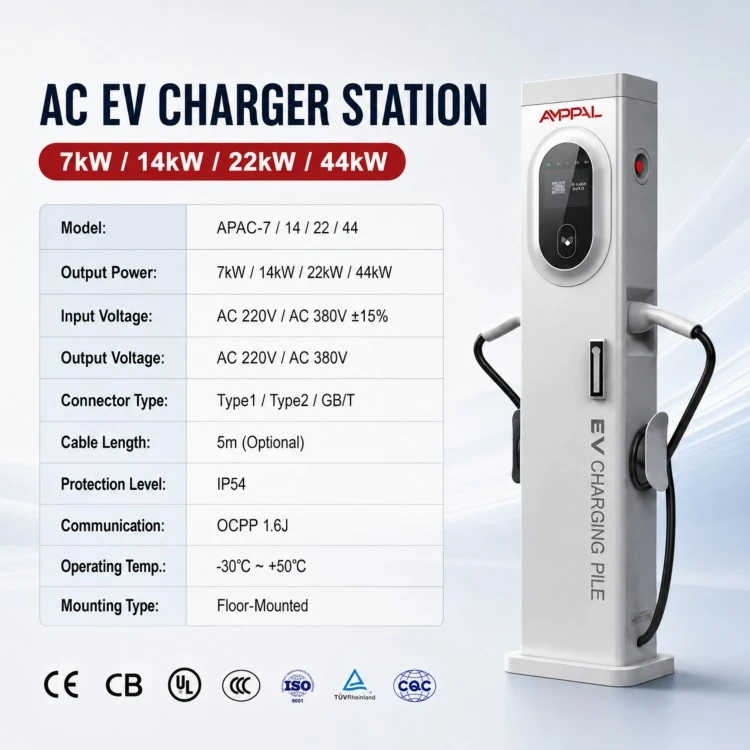

Especificaciones técnicas

Escenarios donde la libertad de plataforma vale la pena

CPO que licitan su back office cada dos o tres años y necesitan cargadores que sobrevivan al intercambio.

Flotas que se conectan al servidor OCPP existente de la empresa matriz en lugar de ejecutar un segundo sistema.

Los hoteles y centros comerciales que quieran roaming con varias aplicaciones no estarán sujetos a la aplicación de un solo operador.

Promotores inmobiliarios que instalan ahora y venden los derechos de cobro más tarde; el comprador hereda hardware abierto.

Licitaciones gubernamentales de cobro en la calle que requieren estándares abiertos en la especificación.

Los operadores prueban un nuevo agregador en diez torres antes de comprometer toda la red.

Cómo se comunica la estación con cualquier plataforma

La torre mantiene abiertos dos canales de conversación: Ethernet como enlace principal, más 4G y WiFi como alternativas. Llama a su servidor, por lo que no necesita reenvío de puerto ni IP pública estática de su parte.

Cuando un automóvil se conecta, la estación envía una notificación de arranque y luego actualiza el estado y la transacción a medida que se ejecuta la sesión. OCPP 1.6J maneja limpiamente tanto la gestión de puntos de carga como el manejo de transacciones para la carga de CA.

La migración es un cambio de configuración, no un cambio de hardware: abra el menú de la estación, ingrese la nueva URL y credenciales del servidor, reinicie. Nuestros ingenieros pueden guiar a su encargado de TI a través del cambio en menos de una hora, generalmente de forma remota.

Vale la pena saberlo: la torre mantiene su medición local y su registro de sesiones independientemente del servidor con el que hable. Incluso si una plataforma desaparece de la noche a la mañana, todavía tienes el historial de carga almacenado en el dispositivo para exportarlo.

Certificaciones que respaldan la afirmación del protocolo

CE según las directivas de Baja Tensión y EMC, reverificada en cada lote de producción.

La conformidad con OCPP 1.6J se prueba con un servidor de referencia en nuestro laboratorio antes de que las unidades abandonen la línea.

Pruebas dieléctricas 100% hi-pot y comprobaciones de continuidad de tierra en la estación final.

Ciclos térmicos IEC 60068 de -30 °C a +70 °C y niebla salina de 96 horas en unidades muestreadas.

48 horas de funcionamiento a carga completa mientras se monitorea el enlace de comunicaciones para detectar interrupciones y comportamiento de reconexión.

Componentes que cumplen con RoHS/REACH bajo un sistema de calidad ISO 9001:2015; la fábrica también cuenta con certificados CCC, TÜV, UL y CB en otras líneas de productos.

Dentro del salón de actos: ocho pasos de producción

Corte por láser CNC de la carcasa de la columna, tolerancia de 0,1 mm.

Plegado con plegadora y soldadura por costura del cuerpo de la torre de 1400 mm.

Soldadura por robot FANUC de la placa base y soportes prensacables.

Limpieza y acabado de superficies en tres etapas antes del montaje.

Conjunto de riel DIN: contactores, RCD y módulo de medición, apretados según las especificaciones.

Bahía electrónica: pantalla táctil, placa de comunicaciones y placa de alimentación instaladas.

La actualización del firmware y la conformidad con OCPP se ejecutan en nuestro servidor de prueba; el registro de prueba se almacena por número de serie.

Alto potenciómetro, control de calidad visual y embalaje; Los pedidos estándar se envían en 15 a 20 días laborables.

Elegir una estación lista para la plataforma: tres comprobaciones

Marque una: ¿realmente le importa su plataforma actual? Si ejecuta un solo sitio con una aplicación patentada con la que está satisfecho, un cargador cerrado es más barato y la libertad de esta torre es dinero que no usará.

Comprueba dos: ¿qué versión de protocolo habla tu back office? Esta estación ejecuta OCPP 1.6J, que cubre la inmensa mayoría de las necesidades de carga de CA; Si su hoja de ruta requiere funciones OCPP 2.0, como enchufar y cargar ISO 15118, infórmenos antes de realizar el pedido para que podamos asesorarle sobre el modelo correcto.

Comprobación tres: ¿quién mantiene la relación de itinerancia? Si un agregador enrutará sus sesiones, pídale primero los detalles de su servidor OCPP; la mayoría acepta puntos finales de 1,6J y la torre puede unirse a su red en un día.

Una nota más honesta: el protocolo abierto lo protege del bloqueo, no del cableado defectuoso. La torre de 22 kW todavía necesita una alimentación trifásica adecuada de 380 VCA, un disyuntor del tamaño correcto y una instalación conectada a tierra; ningún firmware puede arreglar un neutro suelto.

Por qué los operadores compran la torre AMPPAL para redes abiertas

Honestidad del protocolo: la conformidad con OCPP 1.6J se verifica por lote en nuestro laboratorio y compartiremos el registro de prueba.

Espacio libre de hardware: dos enchufes de 16 A en una alimentación de 380 VCA, pantalla de 5 pulgadas, IP54, rango de funcionamiento de -20 °C a +50 °C.

Términos: MOQ 1 unidad en modelos estándar, plazo de entrega de 15 a 20 días hábiles, garantía de 2 años.

Alcance global: exportaciones a más de 40 países, documentación CE incluida, repuestos a través de DHL/FedEx.

Profundidad OEM/ODM: hemos construido líneas de CA y CC para marcas en Medio Oriente, Europa y el Sudeste Asiático desde 2014.

Embalaje, carga y documentos de exportación

Solicite un contenedor y obtendrá siempre el mismo embalaje honesto: una torre por caja de 5 capas, esquineros de espuma, kit de anclaje y prensaestopas en el interior, aproximadamente 45 kg brutos por caja.

Cuatro cajas por palé con protectores de bordes y film retráctil; un contenedor de 40 pies transporta aproximadamente 60 torres paletizadas o hasta 80 cargadas en el piso, por lo que el flete por unidad sigue siendo predecible para su cotización.

Cotizamos FOB Ningbo o Shanghai (EXW disponible) y entregamos la factura comercial, la lista de empaque, el conocimiento de embarque, el certificado de origen y la declaración CE de conformidad con cada envío.

Los contenedores mixtos son bienvenidos: las torres comparten espacio con nuestras unidades de aire acondicionado de pared.

Soporte integrado en torno a la migración de plataformas

Garantía de 2 años por defectos de fabricación, contados a partir de la fecha de envío.

Respuesta técnica las 24 horas; Nuestros ingenieros se han unido a llamadas de migración de plataforma para clientes en cuatro zonas horarias.

Repuestos vía DHL/FedEx dentro de 2 días hábiles para artículos comunes.

RMA de foto y serie: confirmamos el reemplazo o la reparación antes de devolver cualquier cosa.

Paquete de documentación gratuito: guía de conexión OCPP, configuración de servidor de muestra y un punto final de prueba para su equipo de TI.

Las notas de la versión del firmware enumeran los mensajes OCPP que cambiaron, para que el equipo de su plataforma pueda realizar pruebas antes del lanzamiento.

Migración y operación: incorrecto versus correcto

Incorrecto: cambiar la URL del servidor mientras se ejecuta una sesión. Derecha: migre cuando el conector esté inactivo y reinicie la torre después del cambio.

Incorrecto: suponer que el WiFi por sí solo es suficiente para una red pública. Derecha: conecte el enlace principal con Ethernet y mantenga 4G como alternativa.

Incorrecto: dejar las credenciales predeterminadas en el menú de la estación. Derecha: establezca una contraseña segura desde el primer día; la conexión OCPP es tan segura como las credenciales del dispositivo.

Incorrecto: probar una plataforma y asumir que el resto se comporta igual. Derecha: realice una prueba de 24 horas en el nuevo servidor con una torre antes de cambiar la flota.

Incorrecto: ignorar la sincronización del reloj. Derecha: mantenga NTP habilitado, porque los registros de transacciones con marcas de tiempo sesgadas causan disputas de facturación más adelante.

Incorrecto: tratar las actualizaciones de firmware como opcionales. Derecha: programe actualizaciones en conectores inactivos, porque las correcciones a menudo apuntan exactamente a los casos extremos que informan los operadores de campo.

Operadores en sus propias palabras

Un operador de puntos de recarga en Croacia trasladó 30 torres de una plataforma a otra en un solo fin de semana. Su líder técnico dijo que el cambio fue un cambio de URL por unidad y que el único retraso fue su propio DNS. Ahora están probando un nuevo agregador en cinco torres antes de renovar el contrato.

Una empresa de logística de Malasia conectó las torres al servidor OCPP existente del grupo en lugar de ejecutar una segunda oficina administrativa. La queja de su gerente de TI: la pantalla de 5 pulgadas solo muestra inglés, por lo que los conductores ocasionalmente necesitan la aplicación móvil para recibir instrucciones en malayo.

Un operador turco, parte de una asociación que suministramos desde 2022, utiliza las torres para la carga en las aceras de Estambul. El respaldo de 4G los salvó dos veces durante los cortes de fibra local; Las sesiones siguieron facturando correctamente porque la estación puso en cola los registros y los cargó cuando regresó el enlace.

Lo que se repite en estos informes: nadie presupuesta un cambio de protocolo, y las torres que sobreviven silenciosamente son las que nadie tuvo que tocar.

Preguntas que hacen los operadores sobre la libertad de la plataforma

P: ¿La torre funciona con alguna plataforma OCPP 1.6J?

R: Cualquier plataforma que implemente el perfil de carga de CA de 1,6 J; Mantenemos una breve lista de servidores probados y agregamos el suyo si lo solicita.

P: ¿Puedo ejecutar dos torres en una conexión de servidor?

R: Sí, cada torre se registra como su propio punto de carga con su propia identidad.

P: ¿Qué sucede si la plataforma se desconecta a mitad de carga?

R: La sesión continúa y el registro se pone en cola localmente y luego se carga cuando regresa el enlace.

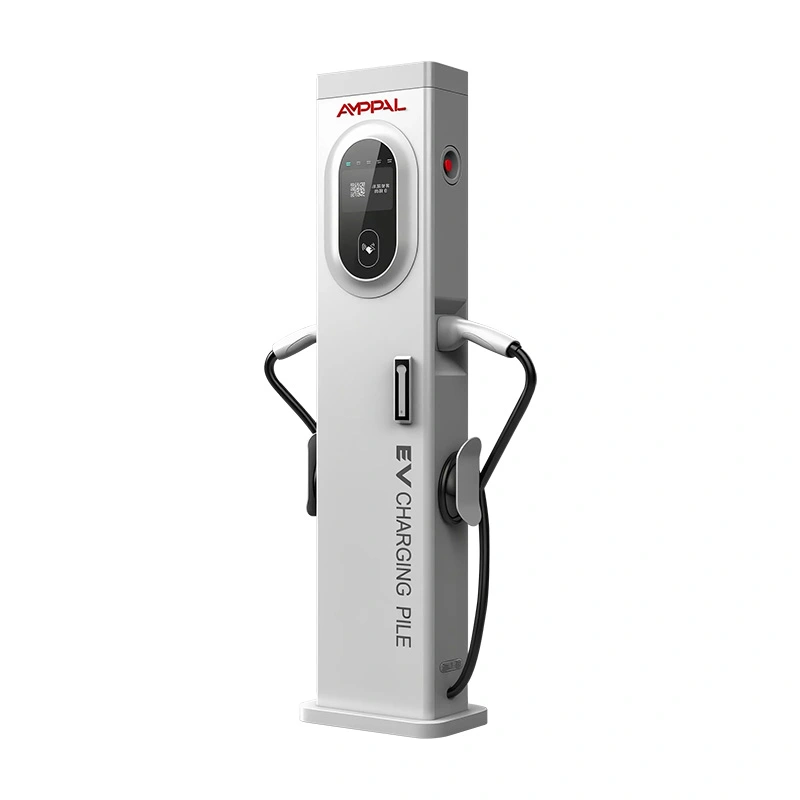

P: ¿La torre de 22 kW sigue siendo una columna delgada de 150 mm?

R: Sí, el mismo cuerpo de 300 x 150 x 1400 mm que nuestras torres de 14 kW y 44 kW.

P: ¿Cobran por las actualizaciones de firmware?

R: No, el firmware es gratuito durante el período de garantía y se entrega a través del canal OCPP o como un archivo local.

P: ¿Puedo marcar la torre con mi propio nombre?

R: Sí, el logotipo, la pantalla de inicio y el embalaje se personalizan según un acuerdo OEM.

P: ¿Qué tan rápido se carga un automóvil en esta torre?

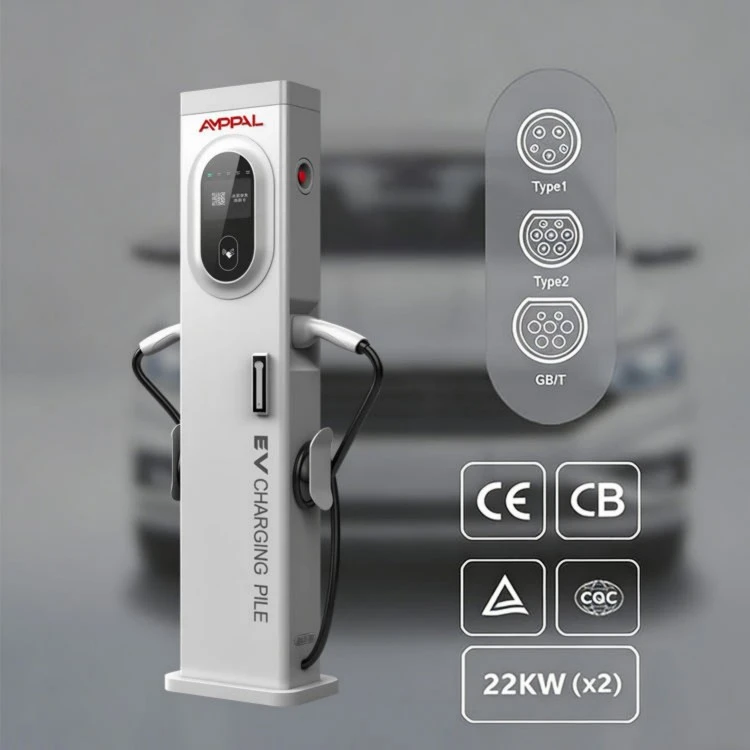

R: Cada toma suministra hasta 16 A por fase, aproximadamente 11 kW en trifásico de 380 V; la placa de identificación de 22 kW es el total de dos armas.

P: ¿Qué repuestos debo tener en stock?

R: Una pantalla táctil, una placa de comunicaciones y un juego de prensaestopas cubren la mayoría de las reparaciones de campo; sugerimos un kit por cada 20 torres.
