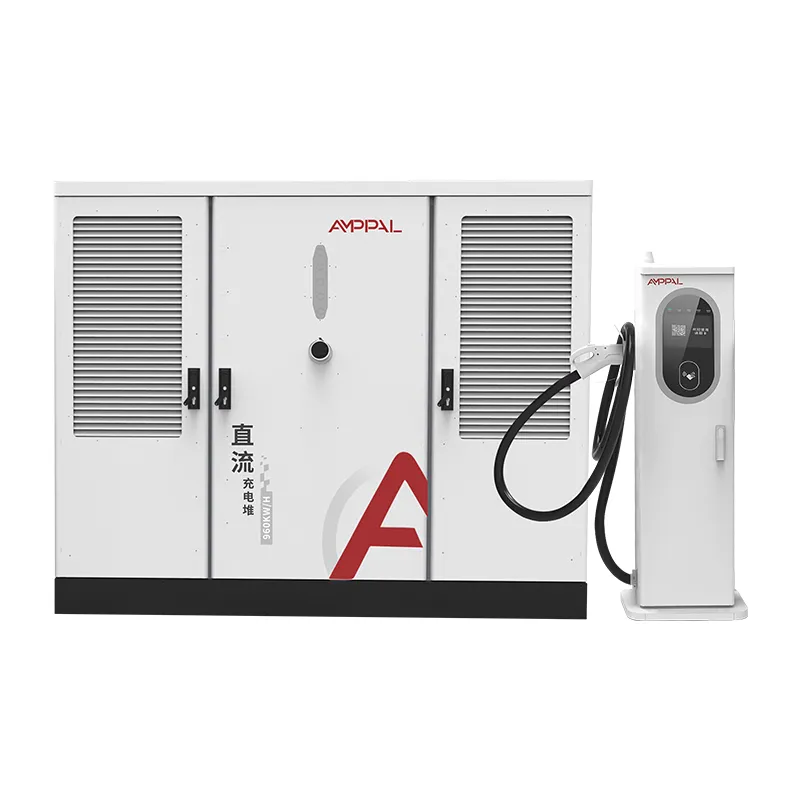

Sistema de carga de vehículos eléctricos ultrarrápido con refrigeración líquida de 600 kW para flotas de servicio pesado

Qué es el AF-DC-600 y qué señala

El AF-DC-600 es una pila de carga refrigerada por líquido de 600 kW diseñada para adaptarse al rumbo de la industria, no solo al actual. Sus terminales de 600A refrigerados por líquido siguen la geometría del conector que la propia AMPPAL propuso en abril de 2025 en la Feria de Cantón, propuesta que llamó la atención de los expertos de la Comisión Electrotécnica Internacional (IEC).

Un estándar importa más a 600 kW que a 60 kW. Cualquier fabricante puede construir un módulo de potencia grande; la verdadera pregunta es si el enchufe en la mano de un conductor hoy en día seguirá siendo compatible con la estación que su sucesor construya en 2030. AMPPAL decidió poner su peso de ingeniería detrás exactamente de esa pregunta sobre la interfaz.

Esta pila es el resultado concreto: un grupo de energía de 600 kW, pistolas de líquido de 600 A, telemetría OCPP 1.6/2.0 y una interfaz diseñada para sobrevivir una década de evolución de conectores.

La propuesta cubre la capa física que la mayoría de los proveedores omiten: los accesorios de refrigerante y el diseño de los contactos que deciden si una pistola del fabricante A se acopla con una estación del fabricante B. Sin esa capa, cada implementación de 600A corre el riesgo de convertirse en una isla a la que solo su propia marca puede servir.

Por qué es importante la ingeniería basada en estándares a 600 kW

Longevidad de la interfaz: el conector refrigerado por líquido sigue la propuesta del estándar AMPPAL, por lo que el hardware adquirido ahora sigue siendo compatible a medida que el estándar madura.

Salida sostenida de 600 A desde cada terminal, con el circuito de refrigerante sellado que sujeta el cable y la pistola por debajo de 45 °C.

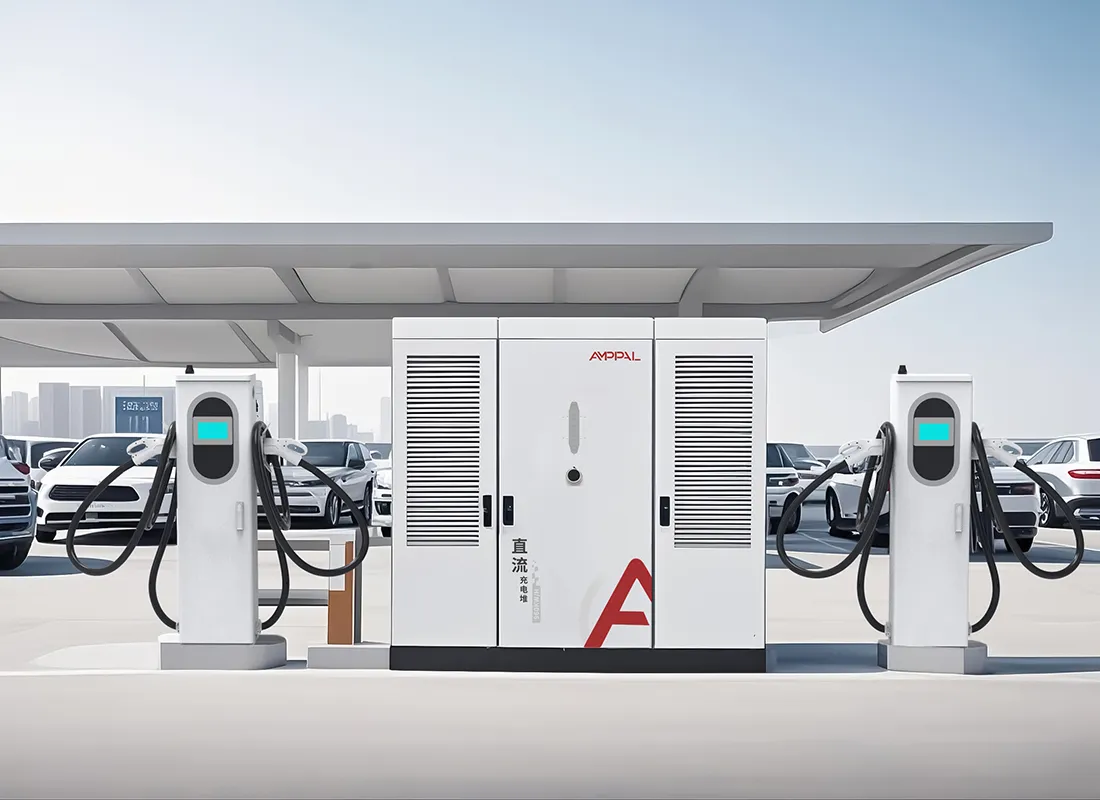

La capacidad del grupo de 600 kW sirve para cuatro sesiones de clase de 150 kW o una carga de camión con corriente completa; el planificador equilibra ambos.

94,5 % de eficiencia máxima y protección IP54 en el mismo gabinete clase S2 que el modelo de 480 kW, lo que simplifica los repuestos y la capacitación.

Cobertura de protocolo completa en cada terminal (CCS1, CCS2, GB/T, CHAdeMO, NACS), por lo que una pila cubre un mercado mixto.

OCPP 1.6/2.0 con diagnóstico remoto, simplificado porque el modelo de datos ya es interoperable.

Menor riesgo de modernización: cuando finalice el estándar, las estaciones construidas según la propuesta necesitarán actualizaciones de firmware, no nuevas armas o retrabajos en las plataformas.

Especificaciones técnicas

Quién necesita 600 kW hoy (y quién llegará temprano)

Estaciones de corredor de servicio pesado donde llegan camiones y autobuses de 800 V a intervalos impredecibles.

Centros regionales que deben dar servicio a cuatro automóviles con una potencia promedio de 150 kW sin agregar un segundo transformador.

Depósitos para camiones eléctricos de largo recorrido con cargas de 40 a 90 minutos a la hora del almuerzo.

Patios portuarios y logísticos estandarizan el uso de conectores líquidos 600A para su flota.

Pilotos de corredores nacionales en países que adoptan la interfaz de refrigeración líquida alineada con IEC.

Cómo funcionan juntos la pila y el estándar

El AF-DC-600 ejecuta la misma arquitectura que el resto de la familia S2: entrada AC380V±15%, un conjunto de módulos de potencia de 600 kW en un bus de CC y terminales enfriados por líquido de 600 A con circuitos de refrigerante sellados. El planificador concede a cada terminal la corriente solicitada hasta el límite del grupo.

El trabajo de la interfaz es importante en el conector, donde la propuesta estándar define la disposición de los contactos, la geometría del conector del refrigerante y la secuencia de comunicación entre la pistola y el vehículo. Esa es la parte que permite que un camión 2026 se conecte a una estación 2031 y aún así negocie limpiamente. Cada terminal se envía con la revisión actual del protocolo de enlace y el firmware del arma se actualiza a través de OCPP como el resto de la pila.

La telemetría utiliza el mismo canal OCPP que el control de energía, por lo que el backend ve la temperatura del refrigerante, los ciclos del conector y el estado del módulo por terminal: los datos que el grupo de trabajo IEC está utilizando para perfeccionar el estándar.

Más allá de los certificados: la propuesta del estándar AMPPAL

El AF-DC-600 se envía con el conjunto completo de certificados CE/TUV/CB/CCC/UL y el conector de líquido está certificado por separado según la interfaz propuesta.

Cada gabinete supera una prueba de resistencia de aislamiento a 1000 VCC más una verificación de continuidad de tierra.

El equilibrio del módulo en todo el grupo de 600 kW se valida en un ensayo de carga completa de dos días en el banco de carga de fábrica.

La resistencia del arma se realiza tras una prueba de muestreo de 20.000 ciclos adaptada a las previsiones de funcionamiento del corredor.

La protección de ingreso a IP54 (IEC 60529) y la inmunidad contra sobretensiones (IEC 61000-4-5) se confirman para cada lote.

Los informes de pruebas por lotes se envían con la unidad, incluido el registro del conector del precintado.

Ocho pasos detrás del AF-DC-600

La chapa de acero para la carcasa de la clase S2 se corta con láser TRUMPF y luego se moldea mediante CNC.

El gabinete tiene un acabado exterior con recubrimiento en polvo.

Los juegos de módulos combinados salen de la línea de montaje de CC dedicada.

Las pistolas de líquido 600A se ensamblan en el banco limpio y el refrigerante se sella en esa estación.

Las barras colectoras y los arneses están controlados por par; el circuito de refrigerante se prueba a presión.

Los robots FANUC se encargan de la colocación de los módulos.

La unidad está cargada con firmware y el perfil OCPP está configurado para su backend.

Sólo después de dos días de rodaje y la revisión de 14 puntos se embala el gabinete.

Early Adopter o Fast Follower: ¿Cuál eres tú?

Compre el AF-DC-600 si está construyendo durante una década: corredores, flotas de camiones o una red nacional que estandarizará las interfaces líquidas 600A. El hardware estándar inicial no necesitará una modernización cuando la recomendación IEC se consolide, y las redes de corredores que se comprometen tempranamente también aseguran el suministro de conectores antes de que llegue la demanda general.

Omítalo cuando sus sesiones sean principalmente de clase 250A: el grupo de 600kW y las pistolas de 600A cuestan más de lo que necesita el trabajo, y una pila de 240kW o 360kW genera los mismos ingresos. Omítalo también cuando la conexión a la red no pueda soportar 600kW, porque la pila estaría inactiva por debajo de su clasificación.

Si usted es del tipo de seguidor rápido, esperar los documentos IEC finalizados es defendible, pero el AF-DC-600 ya envía la geometría propuesta por AMPPAL, por lo que la espera compra principalmente papel, no cambios de hardware.

Elegir un proveedor con voz en el estándar

AMPPAL presentó la propuesta de interfaz de refrigeración líquida en la Feria de Cantón en abril de 2025 y es un contribuyente principal a la conversación global sobre estándares de refrigeración líquida.

El proyecto de hidrógeno verde de NEOM en Arabia Saudita tomó 500 unidades refrigeradas por líquido de esta misma línea de producción.

Las existencias salen de la planta en 15 a 20 días hábiles y el pedido mínimo es una pila.

Más de 200 estaciones en la propia red de AMPPAL brindan al equipo de ingeniería datos de campo sobre el desgaste de los conectores.

Precios EXW, FOB Ningbo o CIF con un ingeniero designado que permanece hasta la puesta en servicio.

Envío clase S2: cajas, pernos y documentos

El gabinete AF-DC-600 de 1850 x 1850 x 1000 mm se envía en una caja de madera contrachapada reforzada, con cada terminal de líquido de 600 A en una caja sellada con refrigerante y revestida de espuma.

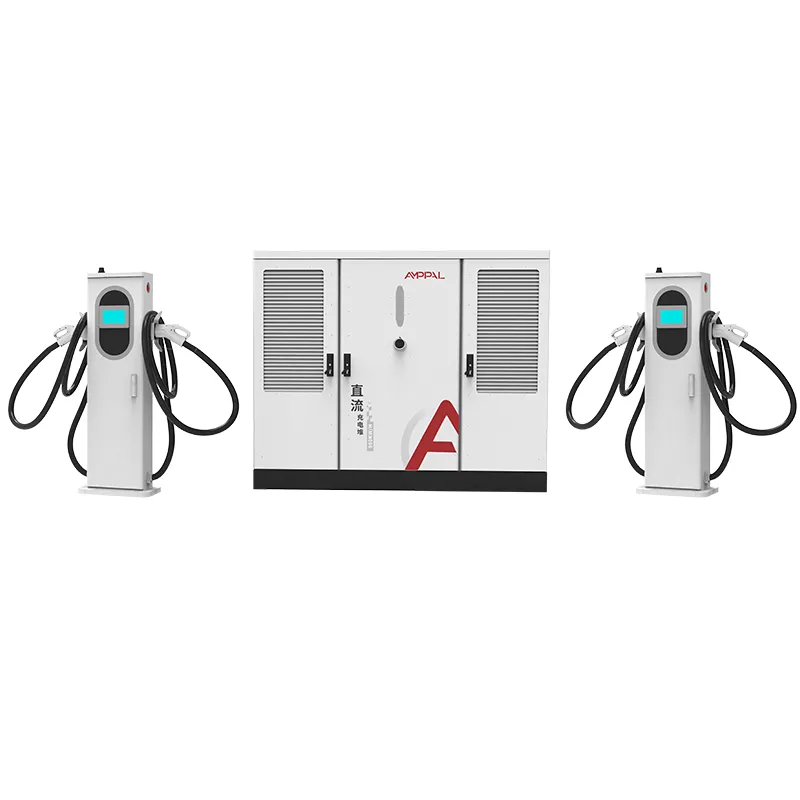

Una pila con dos terminales de carga por contenedor de 40 pies; la caja se atornilla a los rieles del piso y el peso bruto es de 1400-1600 kg por juego.

El paquete de exportación incluye la factura comercial, la lista de empaque, B/L, el certificado de origen y los informes de prueba por lote, en términos EXW, FOB Ningbo o CIF; El transporte marítimo de Ningbo a Rotterdam dura entre 32 y 38 días, y el transporte aéreo es una opción para unidades individuales urgentes.

Cobertura de dos años construida alrededor de equipos de 600 A

La garantía tiene una duración de 2 años para el gabinete, los terminales, los módulos y el circuito de refrigerante, y se incluye la revalidación de la geometría de la interfaz según el estándar en evolución.

Los kits de recarga de refrigerante y las pistolas de líquido de repuesto se envían en un plazo de 3 a 5 días hábiles.

Las comprobaciones remotas trimestrales observan las tendencias de la temperatura del refrigerante y el recuento de ciclos del conector.

Se suministra una hoja de inspección semestral (nivel de refrigerante, abrazaderas, desgaste de la pistola) en cinco idiomas.

Una línea exclusiva de WhatsApp lo conecta con el ingeniero de posventa, con sus números de serie archivados.

Operación de pilas de alta corriente: incorrecta o correcta

Incorrecto: Suponiendo que cualquier conector 600A de otra marca coincida con la pistola AF-DC-600. Derecha: utilice el conector AMPPAL correspondiente; el apretón de manos y la conexión del refrigerante siguen el estándar propuesto, no un atajo patentado.

Incorrecto: ejecutar la pila a 600 kW completos con una alimentación de red con clasificación de 400 A. Derecha: establezca el límite de entrada en la HMI para que coincida con la conexión; el planificador lo respeta.

Incorrecto: tratar la pistola de líquido como una pistola de aire y enrollarla firmemente. Derecha: Cuélguelo del gancho del muelle; Las bobinas apretadas retuercen la manguera de refrigerante.

Incorrecto: omitir el registro del ciclo del conector. Derecha: revise trimestralmente el recuento de ciclos por terminal; predice el reemplazo de armas con una precisión de aproximadamente el 10%.

Incorrecto: actualizar el firmware sin verificar la versión de OCPP en el sitio. Derecha: haga coincidir primero el perfil de backend; la pila admite 1.6 y 2.0 pero cambian en la configuración.

Voces de las primeras implementaciones de 600 kW

Un operador de autopistas turco instaló un AF-DC-600 en septiembre de 2025 en un corredor de prueba. Su gerente de ingeniería dijo que el conector alineado con IEC fue el factor decisivo, porque en una prueba anterior de 350 kW se había utilizado un enchufe patentado que los trenzaba. La queja: la puesta en servicio tardó una semana más que la del S2 de 480 kW porque el operador de la red quería estudios de protección adicionales. Ahora están planeando una segunda unidad en la dirección opuesta.

Un depósito noruego de carga de semirremolques eléctricos utiliza la pila para cargar tres camiones a la hora del almuerzo. El equilibrio del programador de cuatro carriles funcionó según lo especificado y los camiones pasaron del 20 % al 80 % del estado de carga en aproximadamente 40 minutos cada uno; El administrador del sitio notó que el circuito de refrigerante sellado necesitaba una revisión de nivel cada seis meses, no las recargas de agua semanales que esperaban.

Un desarrollador del corredor de Kazajstán compró dos unidades justo después de la reunión de la Feria de Cantón donde AMPPAL presentó la propuesta. Su director ejecutivo dijo que comprarle a un colaborador de estándares era más seguro que comprarle a un seguidor, y ordenaron una tercera unidad antes de que se enviara la primera.

Preguntas frecuentes sobre estándares: ocho respuestas directas

P: ¿Qué propuso exactamente AMPPAL en la Feria de Cantón?

R: Un estándar de interfaz de carga refrigerada por líquido que cubre la geometría del conector, las conexiones del refrigerante y el protocolo de enlace; Los expertos de IEC mostraron interés en la propuesta.

P: ¿Funciona el AF-DC-600 con los automóviles actuales?

R: Sí, todas las terminales admiten CCS1, CCS2, GB/T, CHAdeMO y NACS, por lo que la flota actual cobra normalmente.

P: ¿Qué cambia cuando finaliza el estándar IEC?

R: Probables actualizaciones de firmware y de prueba; La geometría de hardware AMPPAL propuesta ya está en el producto, por lo que el conector físico no cambia.

P: ¿Puede una pila servir para cuatro autos a la vez?

R: Sí, el grupo de 600 kW se divide en hasta 8 terminales, con prioridad para los carriles de líquido de 600 A.

P: ¿Qué necesita la instalación de la red?

R: AC380V±15% trifásico; La salida total consume aproximadamente 910 A por fase, por lo que la mayoría de los sitios planean un transformador.

P: ¿Es seguro el refrigerante en caso de colisión?

R: El fluido es dieléctrico y no tóxico en los volúmenes utilizados, y el circuito está sellado y sometido a pruebas de presión.

P: ¿Qué tan rápido podemos recibir la entrega?

R: Aproximadamente de tres a cuatro semanas (15 a 20 días hábiles) después de que llegue el depósito para la acumulación de existencias.

P: ¿La garantía cubre futuras actualizaciones estándar?

R: Las actualizaciones de firmware son gratuitas durante 2 años y la geometría del hardware ya coincide con el estándar propuesto.
