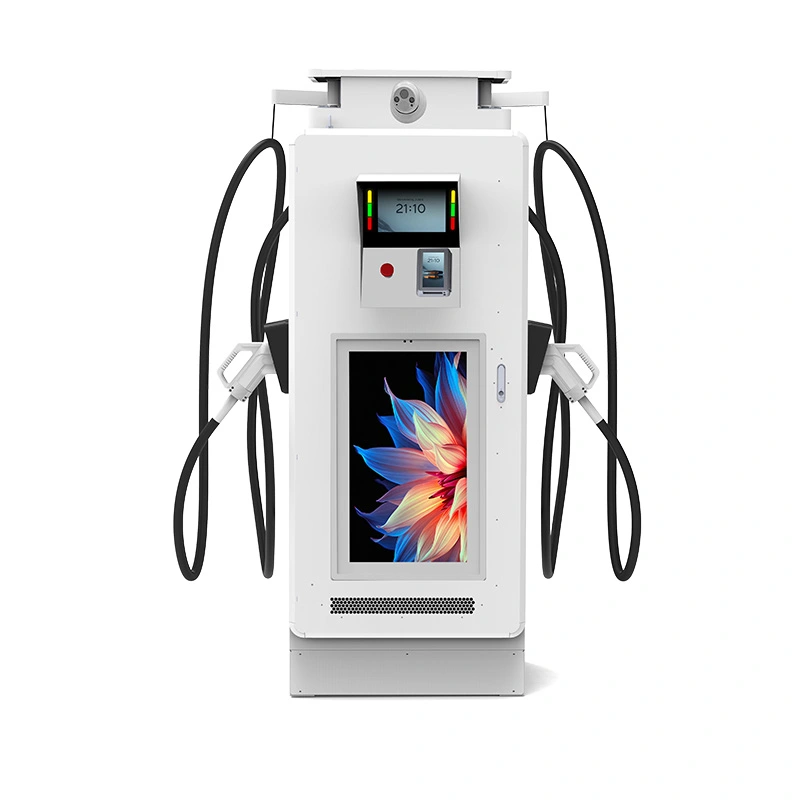

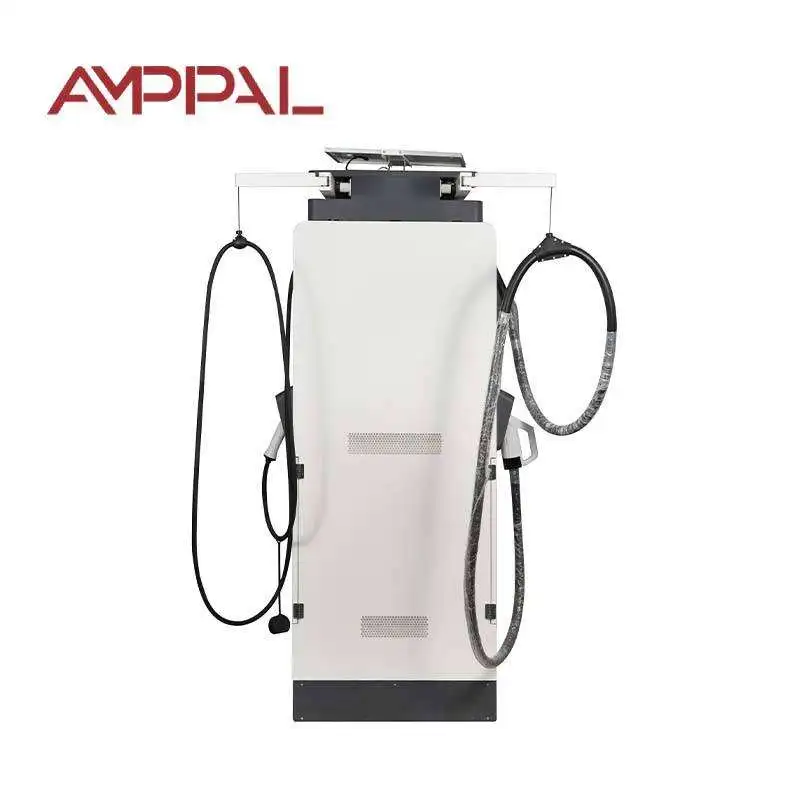

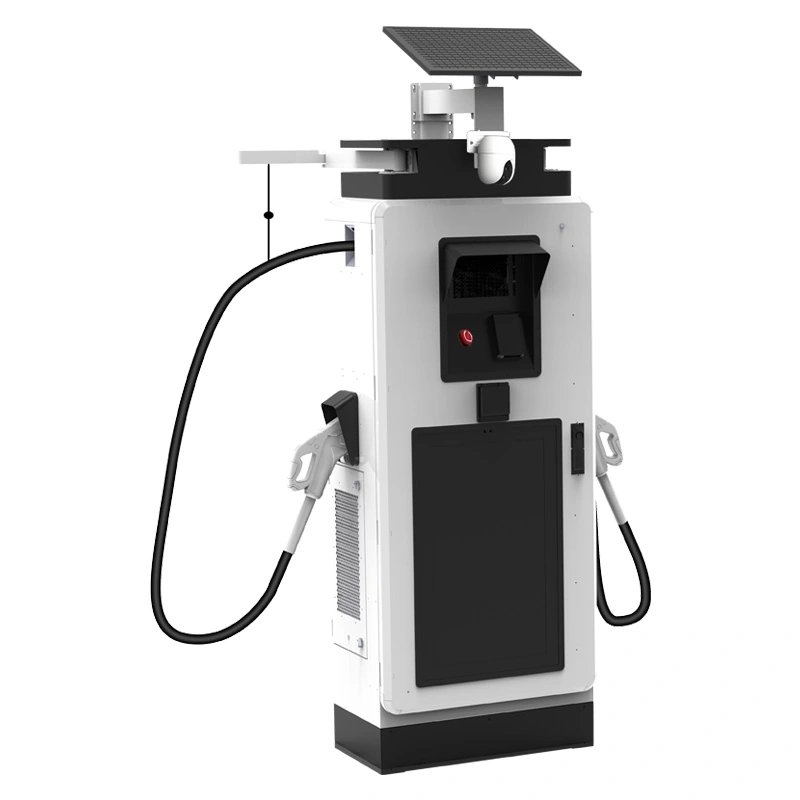

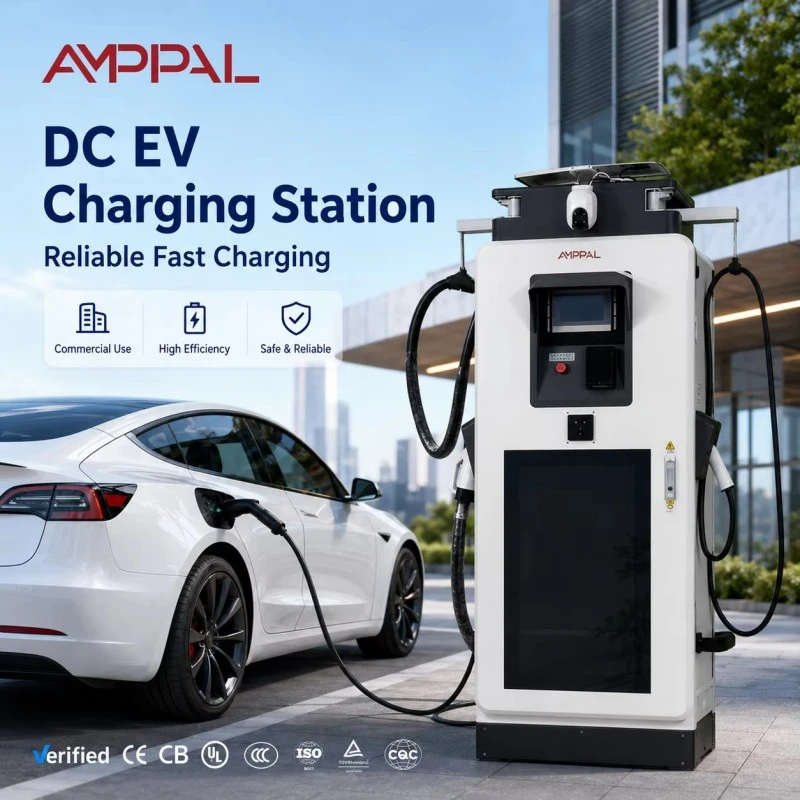

Cargador comercial EV de CC de 120 kW con pantalla digital para estaciones públicas

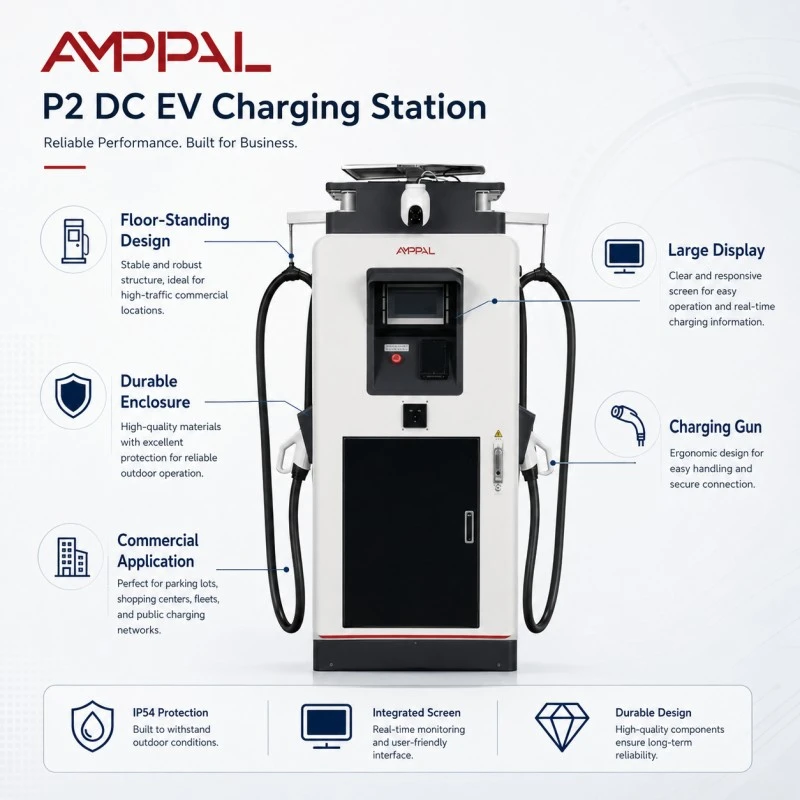

Construido para el panel de 480 V: un cargador de 120 kW para sitios comerciales de América del Norte

Los edificios comerciales de América del Norte están conectados a 480 V trifásicos, y un cargador que ignora ese hecho genera costos de transformador que nadie presupuesta. El AF-DC-120-Y-B-M-4-H toma AC480V±10% a 45-65Hz directamente, por lo que la mayoría de los sitios minoristas, industriales y de uso mixto de EE. UU. y Canadá pueden alimentarlo desde el panel existente sin agregar un transformador reductor.

También limita el ruido a 60 dB (aproximadamente 5 dB por debajo de los gabinetes de CC típicos), lo que es importante en los límites de propiedades, lotes adyacentes a apartamentos y distritos comerciales que funcionan toda la noche. La pantalla de 32 pulgadas y 1920×1080 en el panel frontal maneja el contenido multimedia o de marca, pero la historia eléctrica es lo que hace que este modelo sea diferente.

La eficiencia máxima es del 95 %, el gabinete es IP54 y la salida CCS1 cubre 0-250 A. Es una máquina de 120kW a la que es fácil dar el sí en la entrada de servicio, y el display paga parte de la instalación con el tiempo.

Por qué son importantes una entrada de 480 V y un techo de 60 dB en el límite de la propiedad

Sin transformador reductor: el servicio de 480 V alimenta la unidad directamente, ahorrando costos, espacio y las pérdidas de una etapa de conversión adicional.

La entrada de amplia frecuencia de 45-65 Hz tolera redes eléctricas y energía de generadores más débiles durante las fases de construcción, lo cual es una ventaja real en sitios con suministro inestable.

Un techo de 60 dB, aproximadamente el nivel de una conversación normal, mantiene cómodos a los vecinos y al personal del turno de noche.

La velocidad del ventilador sigue la carga y la temperatura en lugar de funcionar a pleno rendimiento desde el enchufe, lo que reduce tanto el ruido como el desperdicio de energía durante un ciclo de 24 horas.

La reducción térmica protege los componentes electrónicos a una temperatura de 50 °C, mientras que la potencia nominal de 120 kW se mantiene honestamente en condiciones normales.

La pantalla de 32 pulgadas todavía hace su trabajo multimedia (anuncios, información de la estación o el bucle de su marca) a través del mismo portal de contenido remoto.

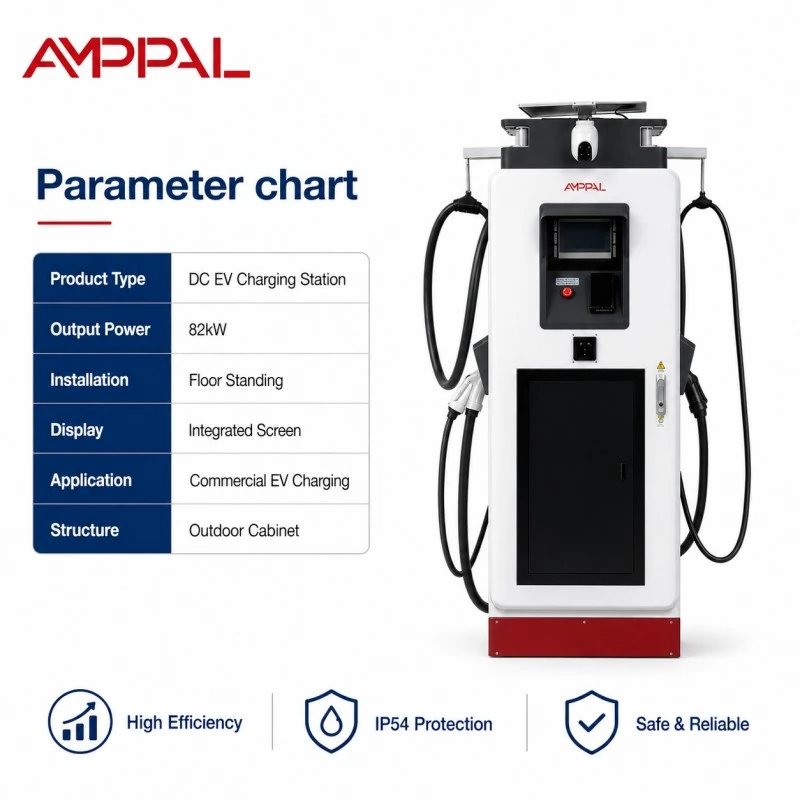

Especificaciones técnicas

Especificaciones de fábrica del AF-DC-120-Y-B-M-4-H exactamente como se envía.

Sitios que necesitan tanto una alta visibilidad como noches tranquilas

Desarrollos de uso mixto: comercio al nivel de la calle con apartamentos arriba: el cargador funciona toda la noche sin generar quejas por ruido.

Cadenas minoristas de EE. UU. y Canadá: ya hay paneles de 480 V en el lugar, por lo que la unidad pasa al servicio existente.

Aparcamientos de oficinas y hoteles: sesiones de 20 a 40 minutos a 120 kW renuevan los puestos durante la jornada laboral.

Lotes municipales cerca de bloques residenciales: la pantalla atenuada y el techo de 60 dB mantienen el sitio amigable para los vecinos incluso en sesiones nocturnas.

Depósitos de flota en servicios industriales de 480V: un panel alimenta los cargadores y el equipo existente del taller.

Centros de convenciones y lugares para eventos: la pantalla transmite mensajes de los patrocinadores durante los espectáculos y 120 kW hacen girar los autos entre sesiones.

Cómo la máquina convierte 480 V a CC, sin zumbidos

La etapa de entrada rectifica AC480V trifásico en un bus de CC intermedio, luego los convertidores de alta frecuencia reducen la energía al voltaje que solicita el vehículo. Los módulos de conmutación de banda prohibida amplia son la razón por la que la unidad mantiene una eficiencia máxima del 95 % con este voltaje de entrada, lo cual es más difícil de lo que parece: voltajes de entrada más altos reducen los márgenes de conmutación.

La historia del ruido tiene que ver con el enfriamiento, no con la conversión. Los ventiladores tienen temperatura controlada y funcionan a velocidad parcial la mayor parte del tiempo; sólo las cargas pesadas sostenidas los empujan hacia las revoluciones máximas. Ésa es la diferencia práctica entre una unidad de 60 dB y las cajas acústicas de 65 dB comunes en esta clase.

OCPP 1.6/2.0 transporta datos de sesión, diagnósticos remotos y actualizaciones de firmware, mientras que la pantalla ejecuta su propio contenido. Ambos sistemas informan en un registro de estación en su backend.

Pruebas que respaldan la afirmación de 60 dB y las marcas de seguridad eléctrica

La presión sonora se mide a 1 metro del gabinete bajo carga completa y se registra en el informe de prueba de la unidad, por lo que la cifra de 60 dB es verificable, no una suposición de folleto.

La aprobación de tipo CE y TUV cubre la unidad completa; Los informes eléctricos UL y CB están disponibles para archivos de exportación.

Prueba de niebla salina de 96 horas en la carcasa y los sellos del bisel de la pantalla.

Pruebas de aislamiento y sobretensión en la etapa de entrada AC480V en toda la banda de 45-65Hz.

Un período de prueba a plena carga de 48 horas registra lecturas de ruido, temperatura y electricidad con respecto al número de serie.

Los módulos tienen una clasificación de -30 °C a +55 °C; la unidad completa está especificada para -25°C a +50°C.

De la bobina a la caja: cómo hacer un gabinete listo para 480 V

Paso 1. Las bobinas de acero se cortan con láser y se sueldan por robot en las líneas FANUC.

Paso 2. Las plegadoras TRUMPF forman los paneles; A continuación se aplica la capa de polvo y el curado.

Paso 3. La etapa de entrada de 480 V (contactores y supresores de sobretensiones) está cableada a la línea de CA con control de par.

Paso 4. Los módulos rectificadores y el subconjunto de pantalla se instalan en la línea de CC.

Paso 5. Se instala y sella el conjunto de refrigeración, ventiladores, conductos y sensores de temperatura.

Paso 6. Las pruebas a carga completa a 120 kW registran la eficiencia, el factor de potencia y el ruido por unidad.

Paso 7. Un ciclo de grabación de 48 horas realiza sesiones de carga y reproducción de pantalla juntas.

Paso 8. Inspección final y embalaje; la planta ha enviado más de un millón de unidades hasta 2024.

Cómo combinar la unidad de visualización de 120 kW con su entrada de servicio

Especifique esta unidad cuando su sitio esté en Norteamérica con un servicio comercial de 480 V, o en cualquier mercado que funcione con 480 V trifásico. 120 kW es una clase media práctica: una carga completa para la mayoría de los vehículos eléctricos de pasajeros en 25 a 45 minutos, sin las demandas de alimentación de los gabinetes de más de 160 kW. También le brinda una segunda fuente de ingresos a través de la pantalla sin complicar la instalación eléctrica.

No lo compre para un sitio con solo servicio de 208V o 230/400V. Esta variante de entrada está fijada en 480 V, y agregar un transformador anula todo el objetivo; pregúntenos por la variante de 380 V si esa es su red.

Y si el sitio tiene dormitorios directamente encima del patio, haga un presupuesto realista: incluso 60 dB son audibles en el interior por la noche. Planifique una barrera de sonido o un horario de limitación de energía nocturna antes de que los vecinos presenten la primera queja.

Qué ofrece AMPPAL que los distribuidores locales no ofrecen

Precios directos de fábrica de Yueqing, con certificados CE, TUV, UL y CB en el paquete de cotización.

Entrega entre 15 y 20 días hábiles después de la aprobación del dibujo; MOQ de un contenedor.

OEM/ODM: su marca en el gabinete y en la pantalla de arranque.

Nosotros mismos operamos más de 200 estaciones, por lo que la retroalimentación de ingeniería del campo se incorpora al diseño.

Una garantía de 2 años con paneles y módulos de repuesto enviados dentro de 5 días hábiles.

Embalaje y envío de una unidad de 120 kW para un lugar de trabajo en EE. UU.

El gabinete se envía en posición vertical en una caja con estructura de acero del tamaño de una carrocería de 1800 × 750 × 690 mm. La pantalla está cubierta con espuma y madera contrachapada, y el conjunto CCS1 se encuentra en una caja interior acolchada.

Las cajas tienen bolsillos para horquillas y cuatro puntos de elevación; El plano de la caja se envía con la cotización para que su agente de carga pueda planificar el camión desde el puerto hasta el sitio. La unidad viaja en posición vertical en todo momento, lo que mantiene intactos las barras colectoras internas y el sello de la pantalla.

Los términos son FOB Ningbo o CIF a un puerto de EE. UU. o Canadá. La factura, la lista de empaque, el conocimiento de embarque, el certificado de origen y los informes de prueba se emiten dentro de los 3 días hábiles posteriores a la carga.

Garantía, repuestos y soporte después de que aterrice la unidad

Garantía estándar de 2 años que cubre módulos, controlador, pantalla y refrigeración.

Módulos y paneles de potencia de repuesto en stock; Intercambio entre barcos dentro de los 5 días hábiles.

Diagnóstico remoto OCPP para fallas, firmware y comportamiento del ventilador.

Soporte de puesta en marcha mediante videollamada para instaladores primerizos.

Una lista de verificación de mantenimiento trimestral que cubre filtros, ventiladores y comprobaciones de torsión.

Notas de instalación para sitios de 480 V y vecindarios de uso mixto

Incorrecto: alimentar la unidad desde un panel de 208 V y esperar plena potencia. Derecha: suministrar AC480V±10% trifásico en la entrada de servicio.

Incorrecto: asumir que la unidad es de sólo 50 Hz. Derecha: acepta 45-65 Hz, pero confirme la frecuencia local en la placa de identificación antes de energizar.

Incorrecto: colocar el gabinete contra una pared con los ventiladores hacia una esquina. Derecha: mantenga el espacio libre que se muestra en el manual de instalación para que el control del ventilador funcione según lo diseñado.

Incorrecto: obligar a los ventiladores a alta velocidad después de un día caluroso. Derecha: deje que el controlador los baje; La velocidad forzada sólo desperdicia energía y añade ruido.

Incorrecto: ignorar el equilibrio de fases en un servicio compartido. Derecha: haga que un electricista verifique la carga en las tres fases antes de la puesta en servicio.

Comentarios de operadores que se preocupan por los decibeles

Un contratista en Houston, Texas, EE. UU., instaló dos unidades en un centro comercial a principios de 2025. La principal preocupación del administrador de la propiedad era el ruido del bloque de apartamentos de al lado; Después de tres meses, la única queja registrada fue el brillo de la pantalla a las 11 p. m., que el horario nocturno fijó la misma semana. Desde entonces, el lado de carga no ha necesitado ninguna llamada de servicio.

El propietario de un centro comercial en Toronto, Canadá, alimenta las unidades desde el panel de 480 V del centro comercial y ahorró por completo el costo del transformador. El electricista confirmó la carga de fases durante la puesta en servicio; su única queja es que la plantilla de visualización tardó un poco en aprenderse, mientras que el lado de carga funcionó limpio durante ocho meses.

Un desarrollador de Seattle, EE. UU., colocó una unidad en un garaje de uso mixto donde el inquilino minorista quería la pantalla publicitaria. El inquilino informa que el techo de 60 dB se mantuvo en su estudio de ruido y ahora planea unidades para dos propiedades más; la pequeña queja es que el cable CCS1 se siente más rígido de lo esperado en el frío invernal, lo cual es una cuestión de la cubierta del cable, no una falla del cargador.

Preguntas frecuentes: entrada de 480 V, límites de ruido y salida de 120 kW

P: ¿Puede esta unidad funcionar con energía europea de 380 V?

R: No, esta variante está fijada en AC480V±10%. Pregunta por la versión 380V si tu red es 230/400V.

P: ¿Qué tan alto es realmente 60 dB?

R: Aproximadamente el nivel de una conversación normal, medido a 1 metro del gabinete a plena carga.

P: ¿El ruido empeora por la noche?

R: Sólo si la carga y el calor lo exigen; La velocidad del ventilador sigue la temperatura, no el reloj.

P: ¿Qué tamaño de alimentador necesita una unidad de 120 kW a 480 V?

R: Alrededor de 150 A por fase a plena carga antes del margen; su ingeniero debe dimensionar el interruptor con espacio libre para irrupciones y adiciones futuras.

P: ¿La pantalla de 32 pulgadas aumenta el ruido?

R: No, el panel se enfría pasivamente y es completamente silencioso a cualquier hora.

P: ¿Se requiere un transformador?

R: No si su sitio tiene 480V trifásico; la unidad está diseñada para conectarse directamente a dicho servicio.

P: ¿Qué cubre la garantía?

R: 2 años estándar, que cubren la etapa de potencia, la pantalla y el sistema de enfriamiento.

P: ¿Podemos instalarlo en Canadá?

R: Sí, 480 V es estándar allí y los documentos de certificación se envían con la unidad.
