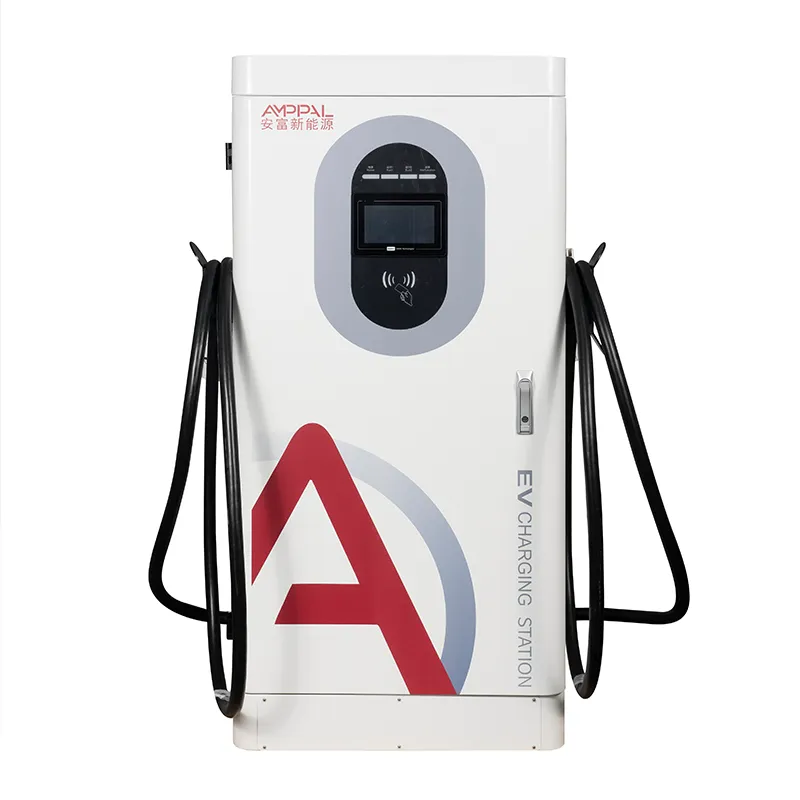

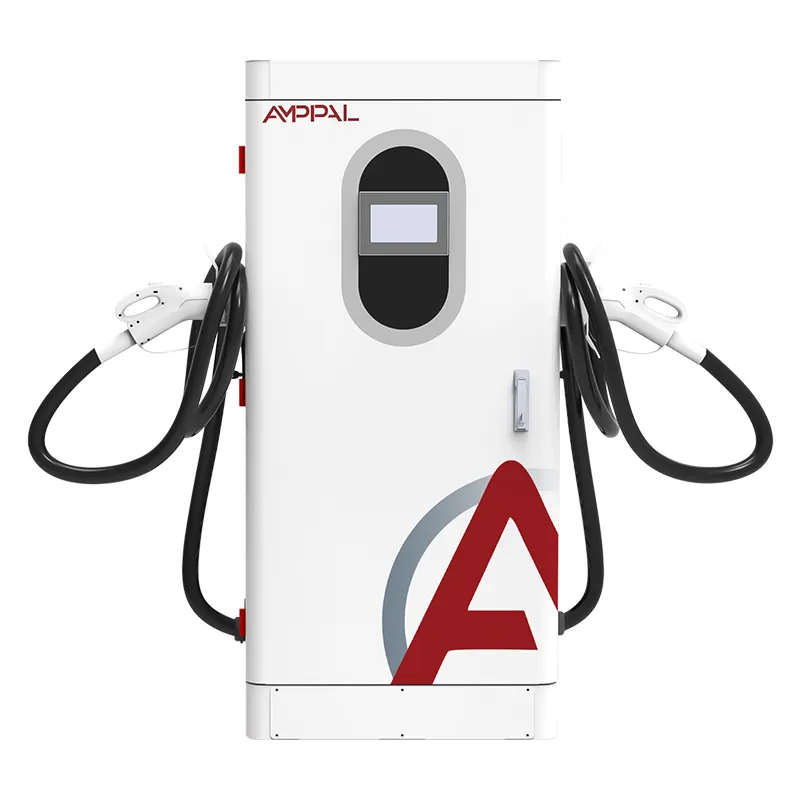

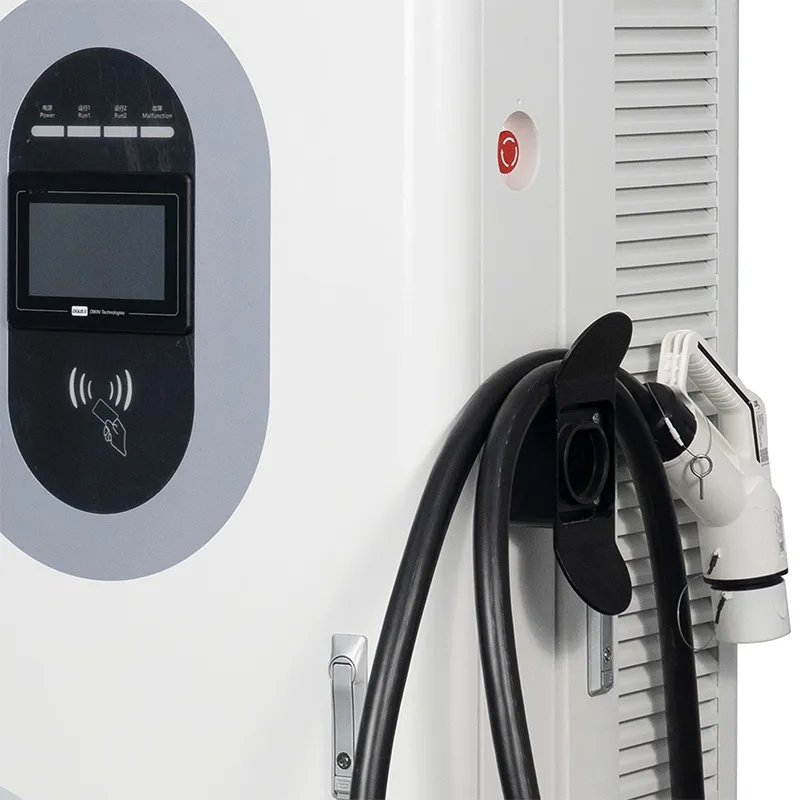

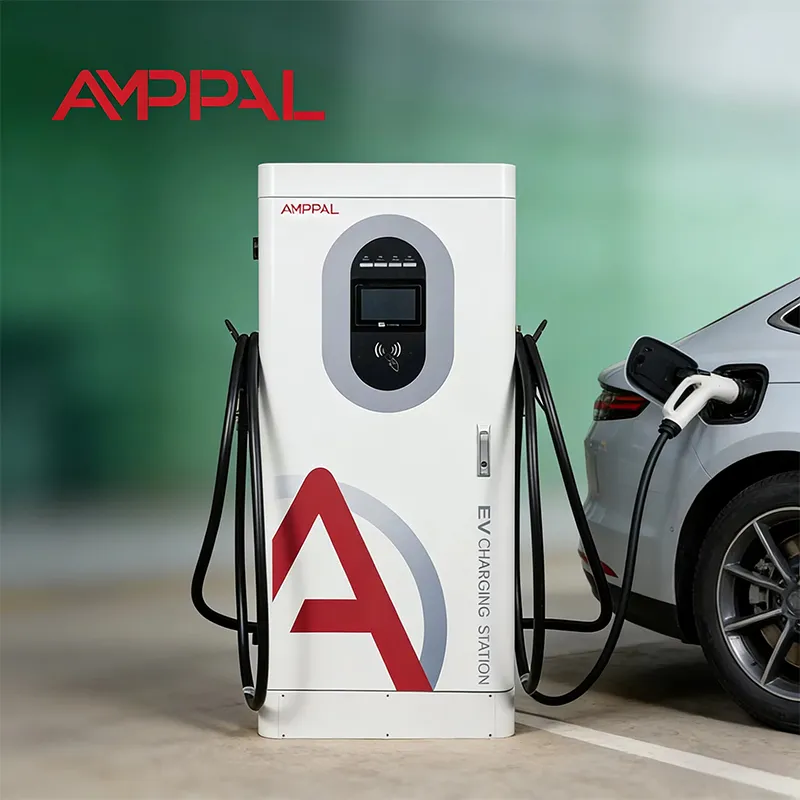

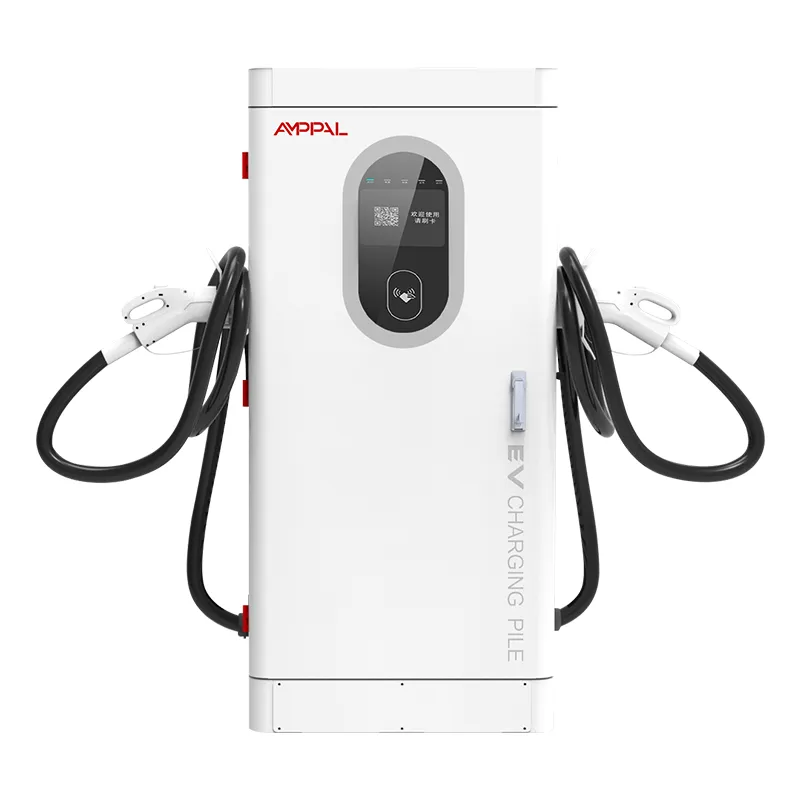

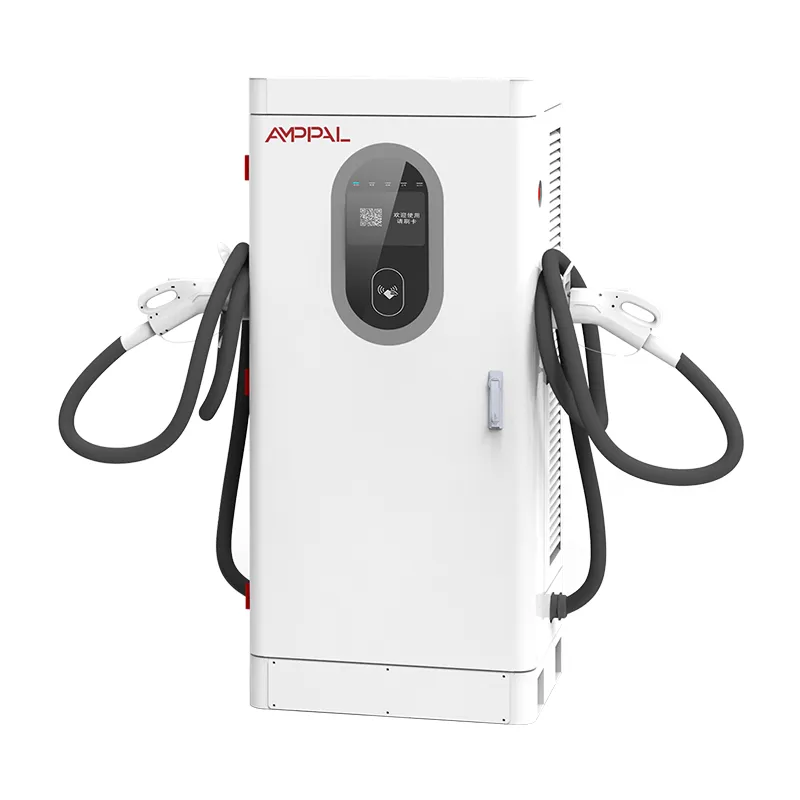

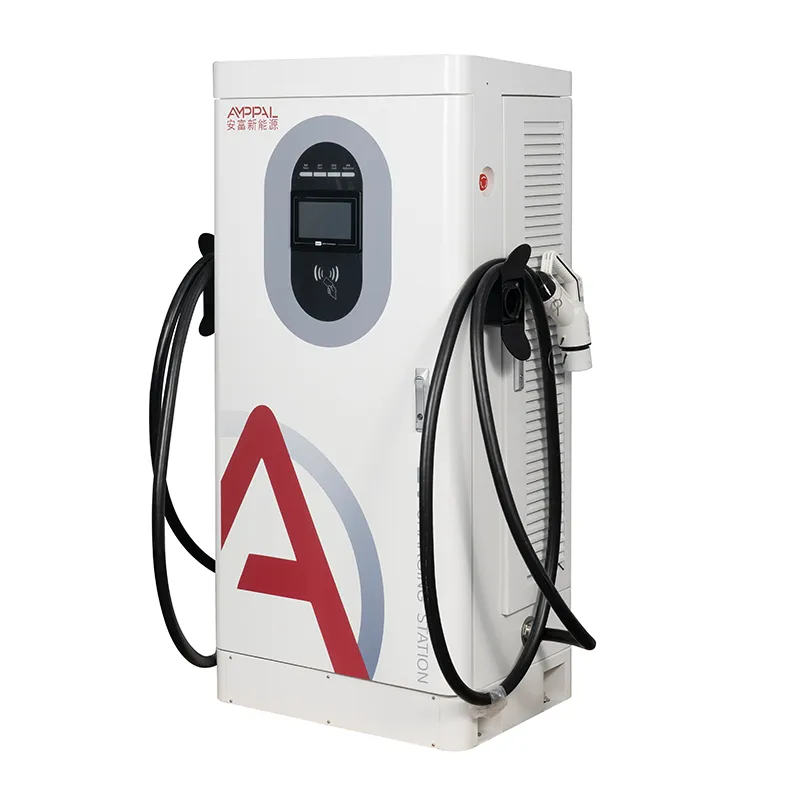

Cargador EV de CC integrado de potencia ultraalta de 200 kW para flotas de autobuses eléctricos

El gabinete de 200 kW que trata el software como parte del hardware

La mayoría de las fallas de carga no son fallas de energía. Son fallos de plataforma -un cargador que no habla, una tarifa que no se actualiza, una transacción que no concilia- y cuestan dinero sin un fusible fundido a la vista. El AF-DC-200-Y-B-O-4-H es un cargador rápido de CC integrado de 200 kW diseñado para que la capa de software sea tan útil como la etapa de potencia.

OCPP 1.6j es el idioma que este gabinete habla con su backend; Ethernet, 4G y WiFi son los conductos; RFID, APP y Plug & Charge son las formas en que un conductor demuestra quién es. Cada opción se asigna a un modelo operativo diferente, y esta página las explica todas en el orden en que las encontrará. También publicamos la lista de plataformas con las que hemos validado, para que el comprador pueda comprobar la compatibilidad antes de firmar, no después de la entrega.

Tres formas de conectarse y cuándo cada una gana

Ethernet es el valor predeterminado para las estaciones permanentes: latencia más baja, sin problemas de señal y el operador más estable para una sesión OCPP completa.

4G se adapta a sitios remotos y desatendidos donde el cableado es costoso; una configuración SIM local más APN pone la unidad en línea en minutos.

El WiFi se adapta a instalaciones temporales o interiores que comparten una red existente, aunque las bandas abarrotadas pueden provocar retrasos en los latidos del corazón.

La conmutación por error es automática: el gabinete observa los latidos del OCPP y, si el enlace principal se cae, pasa al respaldo sin un paso manual.

Cualquiera que sea la tubería, las transacciones y los valores de los medidores se almacenan localmente durante los cortes, por lo que una brecha en la conectividad nunca significa una brecha en los registros de ingresos.

Especificaciones técnicas

Implementaciones donde la integración backend es más importante

Estaciones multimarca donde una plataforma debe gestionar cargadores de varios fabricantes sin casos especiales.

Sitios con tarifas por tiempo de uso que cambian diariamente y son impulsadas de forma remota por el operador.

Redes de roaming donde la aplicación de inicio del conductor debe autorizar un cargador extranjero.

Depósitos corporativos y de flotas que necesitan asignación de costos por conductor e informes de uso.

Proyectos subvencionados o auditados donde cada kWh debe ser rastreable hasta un registro de transacciones.

Cómo funciona realmente la incorporación de OCPP 1.6j

La puesta en marcha comienza con la identidad: configuramos el número de serie del cargador, la versión de OCPP y las credenciales en fábrica, y usted ingresa la URL del servidor más la clave de autorización en la HMI. En el primer encendido, el gabinete envía BootNotification; la plataforma responde con Aceptado y un intervalo de latido, generalmente de 60 segundos.

Luego viene la configuración: las tarifas, los tipos de conectores, la configuración de las transacciones fuera de línea y el idioma de visualización llegan como mensajes de Cambio de Configuración desde la plataforma. Luego ejecutamos la secuencia de prueba estándar (StartTransaction, MeterValues, StopTransaction y una verificación de DataTransfer) con su equipo antes de que la unidad entre en funcionamiento.

El mismo flujo se repite cuando cambia de plataforma más adelante, lo cual es común cuando los operadores consolidan backends. Nada relacionado con la unidad de 200 kW lo limita a la nube de un proveedor, y nuestros ingenieros pueden unirse a la llamada de migración para mantener la entrega en menos de una hora.

La seguridad es parte de la misma configuración: cifrado TLS en el canal OCPP, una clave de autorización en lugar de una contraseña compartida y la opción de rotar claves sin tener que visitar el sitio. Los certificados y claves residen en el controlador, no en la red pública.

Plug & Charge, RFID y APP: Qué cambios para el backend

RFID es el caballo de batalla: una tarjeta o un llavero toca el lector, el gabinete verifica la lista blanca con la plataforma y la carga comienza en segundos. Barato y familiar, pero las tarjetas deben emitirse y reemplazarse en caso de pérdida.

La carga de la aplicación mueve el cheque al teléfono: escanea el QR o elige el cargador en la aplicación, autoriza y la sesión queda vinculada a la cuenta. No se puede perder ninguna tarjeta, pero la conexión de datos del conductor debe estar activa.

Plug & Charge (ISO 15118) permite que el coche se identifique a través del cable mediante su certificado, de modo que el conductor se enchufa y se marcha. Es el flujo más fluido y el que necesita un sistema de gestión de certificados en el backend; Enviamos el gabinete listo y su plataforma lo permite. El backend también contiene los certificados de contrato que deciden qué vehículos se aceptan; sin ellos, el automóvil simplemente recurre a RFID o APP.

Certificados y pruebas que los respaldan

Este modelo cuenta con los certificados CE, CB, TÜV, UL y CCC, que se comparten a pedido.

Las 13 funciones de seguridad cumplen con las normas EN IEC 61851-1:2019 y 61851-23:2014.

Cada unidad se actualiza con su firmware final en fábrica, por lo que la versión en la caja coincide con el certificado.

El funcionamiento de 48 horas a 40 °C registra la producción, la eficiencia y la estabilidad de los latidos del corazón de OCPP.

Una muestra de cada lote pasa 96 horas en la cámara de niebla salina.

Los protocolos de enlace de red con un servidor OCPP de prueba son parte del control de calidad final, no una sorpresa para el cliente.

El sendero de ensamblaje de ocho estaciones

Gabinete: punzonado CNC, corte por láser, doblado y soldadura, luego recubrimiento en polvo.

Líneas separadas para la etapa de entrada de CA y los módulos de alimentación de CC; nunca comparten un banco.

Inspección entrante de módulos de SiC, conectores, placas RFID y terminal de tarjetas.

Cableado con control de torsión con control de calidad visual en cada junta.

Actualización de firmware y configuración de red, incluida la configuración de APN y del servidor.

Quemado de 48 horas a 40°C con comunicaciones registradas continuamente.

Prueba de funcionamiento de las 13 protecciones más una sesión OCPP simulada.

Embalaje, paletizado y reportaje fotográfico previo al envío.

Guía de tallas: ¿Es 200 kW la clase de potencia que realmente necesita?

Si aún no tiene una plataforma ni nadie que la administre, este gabinete es la primera compra equivocada; un modelo más simple solo con RFID entrará en funcionamiento más rápido. Y si el sitio necesita sesiones de 20 a 30 minutos para automóviles de 400 V, 120 kW elimina la misma cola con un gasto de capital más bajo.

La clase de 200kW se gana el sustento cuando los vehículos son más nuevos y más rápidos (automóviles de 800V a plena velocidad en la banda de potencia constante de 300-1000V) y cuando el negocio depende de las características de la plataforma: tarifas dinámicas, roaming, informes de flota.

También sea honesto acerca de la red. Si el sitio no tiene una señal Ethernet o 4G confiable, el modo fuera de línea cubre la carga pero no el diagnóstico remoto, y eso cambia su plan de servicio.

Por qué los compradores contratan la fábrica, no un revendedor

Pedidos de prueba a partir de 1 unidad para nuevos mercados; Precio de envases a partir de 10 unidades.

Stock construye el envío en 15-20 días hábiles; La marca OEM agrega de 7 a 10 días.

Soporte de configuración de OCPP con su equipo de plataforma durante la puesta en marcha.

Actualizaciones de firmware y notas de versión directamente del fabricante durante el plazo de garantía.

Copias de certificados, informes de pruebas y documentación serializada para auditorías.

Embalaje, Carga y Documentos de Exportación

Cada gabinete se envía en posición vertical en una caja de madera contrachapada de aproximadamente 1720 × 850 × 660 mm, acolchada con esquinas de espuma y sellada contra la humedad. Los cáncamos de elevación mantienen la unidad nivelada durante el movimiento de una carretilla elevadora o una grúa.

Los planes de carga se calculan a partir de las dimensiones de la caja por pedido; Un plan típico es cuatro gabinetes por contenedor de 40 pies, apuntalados en los rieles de amarre.

La factura comercial, la lista de empaque y los certificados viajan con el envío; Las copias del certificado original van por mensajería.

Postventa: operaciones remotas y plazo de 2 años

Garantía estándar de dos años en módulos, controlador, HMI y conectores, con soporte de firmware durante todo el plazo.

La configuración remota y los cambios de parámetros se realizan con usted durante una sesión en vivo; no se requiere visita al sitio para actualizaciones de tarifas o idiomas.

Las actualizaciones de firmware se envían a través de la red con una ruta de reversión si una versión no funciona correctamente.

Analizamos los registros de OCPP con usted cuando aparece una transacción o un problema de latidos en su plataforma.

Disponemos de módulos y tableros de control de repuesto; un cambio de módulo tarda unos 45 minutos en el sitio.

Instalación y configuración de red: incorrecta o correcta

Incorrecto: depender del WiFi público para una estación permanente. Derecha: Ethernet o 4G como principal, WiFi solo como respaldo.

Incorrecto: saltarse la prueba de APN antes de la puesta en servicio. Derecha: una verificación de SIM en el campo con una prueba de recuento de datos el primer día.

Incorrecto: dejar las contraseñas predeterminadas de fábrica en su lugar. Derecha: configuración de HMI y credenciales de acceso remoto en el primer encendido.

Incorrecto: suponer que la carga fuera de línea significa ingresos fuera de línea. Derecha: configurar la tarifa offline y consultar el informe de conciliación semanalmente.

Incorrecto: actualizar el firmware durante las horas pico. Derecha: programación de actualizaciones para una ventana de poco tráfico con un plan de reversión.

Incorrecto: sobrescribir una configuración funcional durante una actualización. Derecha: exportar primero el conjunto de parámetros, de modo que la reversión restaure exactamente el estado anterior.

Tres informes de campo sobre la integración backend

Un operador de flota de Malasia utiliza unidades de 200 kW para camiones de reparto eléctricos y necesitaba informes por conductor. La incorporación de OCPP tomó una tarde con nuestro ingeniero en la llamada; la queja que surgió más tarde era real: la primera compilación de firmware registró valores de medidor registrados en intervalos impares, solucionados mediante un impulso de red en una semana.

Un minorista de combustible de Turquía se unió a un agregador de itinerancia para prestar servicios a conductores extranjeros. Plug & Charge se encendió en el lado del andén sin tocar los gabinetes, y RFID permaneció activo como respaldo para autos de alquiler sin certificados.

Un sitio en el sur de Chile tiene 4G irregular y no tiene opción de Ethernet. El modo fuera de línea mantuvo las sesiones funcionando durante una interrupción de dos días y las transacciones en cola se reconciliaron limpiamente cuando regresó el enlace. La única queja del operador: los cambios de tarifas sólo llegan cuando la conectividad lo permite, por lo que revisan el tablero a diario.

Preguntas frecuentes: preguntas sobre integración y backend

P: ¿Qué versiones de OCPP admite el gabinete?

R: OCPP 1.6j es estándar, con 2.0 disponible a pedido para nuevos proyectos.

P: ¿Puedo conectarlo a mi propio servidor en lugar de a una plataforma comercial?

R: Sí, cualquier servidor OCPP 1.6j funciona; proporcionamos los pasos de configuración.

P: ¿Qué sucede con las transacciones si la red cae?

R: Las sesiones continúan localmente, las transacciones se almacenan y se concilian con la plataforma cuando regresa el enlace; la cola pendiente permanece visible en la HMI hasta entonces.

P: ¿Cómo se habilita Plug & Charge?

R: El gabinete se envía listo; su plataforma emite y gestiona los certificados ISO 15118.

P: ¿Necesito una nueva SIM para cada cargador?

R: Lo normal es una SIM de datos por gabinete, aunque un APN compartido también funciona con la configuración adecuada.

P: ¿Cómo funcionan las actualizaciones de firmware?

R: Se envían a través de la red, con una ruta de reversión y notas de versión de fábrica.

P: Mi cargador no aparece en la plataforma. ¿Por dónde empiezo?

R: Verifique el registro de latidos, la URL del servidor y la clave de autorización; ese trío resuelve la mayoría de los casos.

P: ¿Puede la unidad de 200 kW conectarse a otras redes?

R: Sí, a través de los acuerdos de roaming de tu plataforma; el gabinete no necesita hardware adicional más allá de su conexión OCPP estándar.
