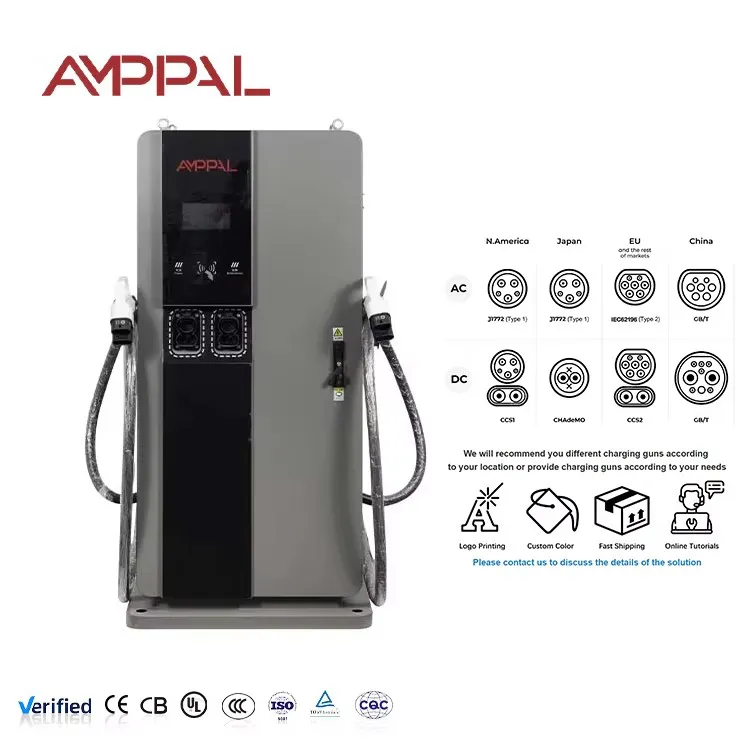

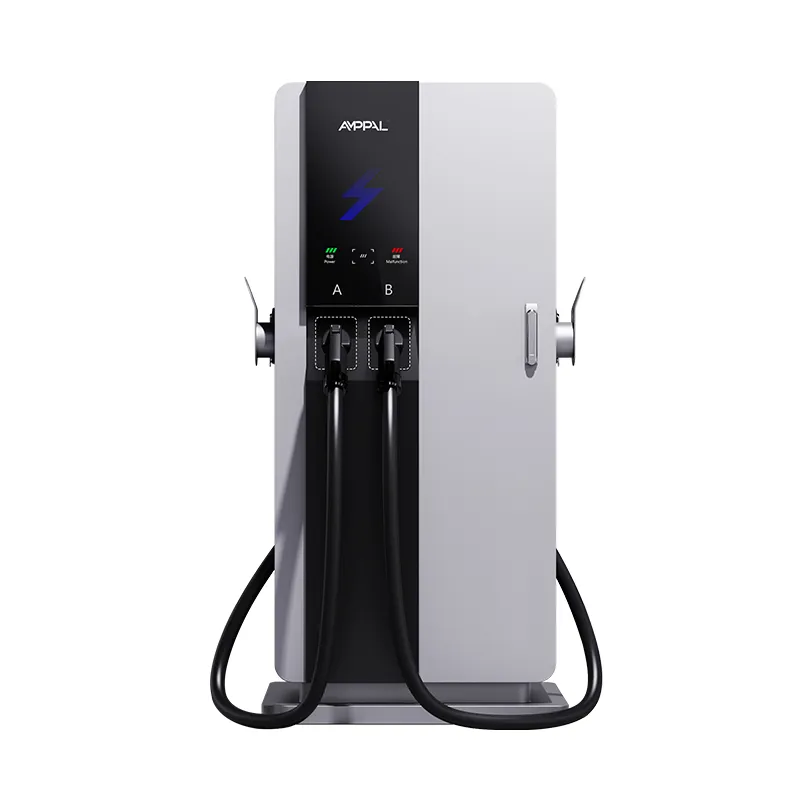

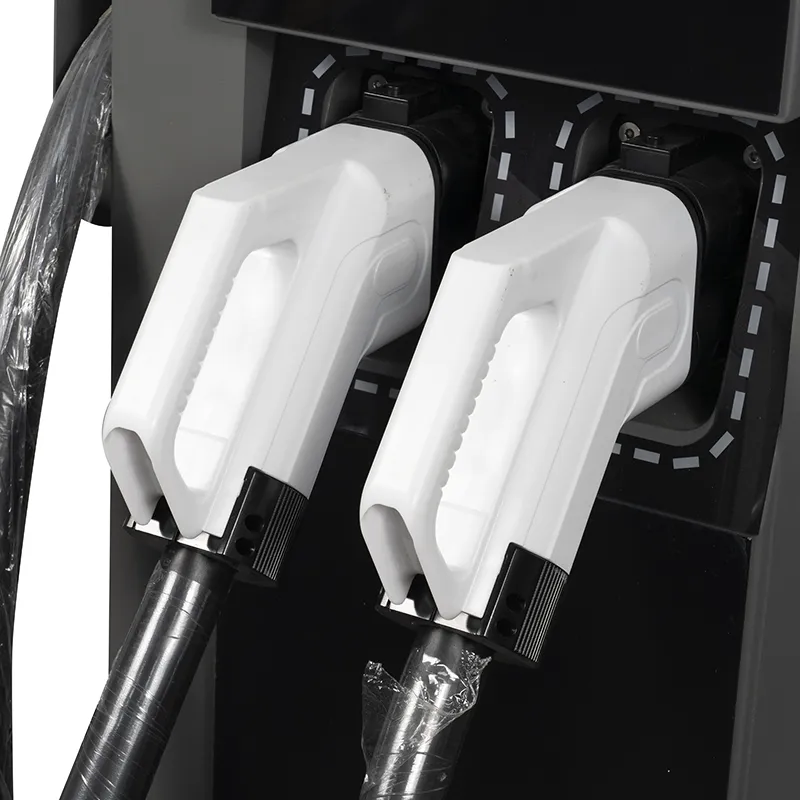

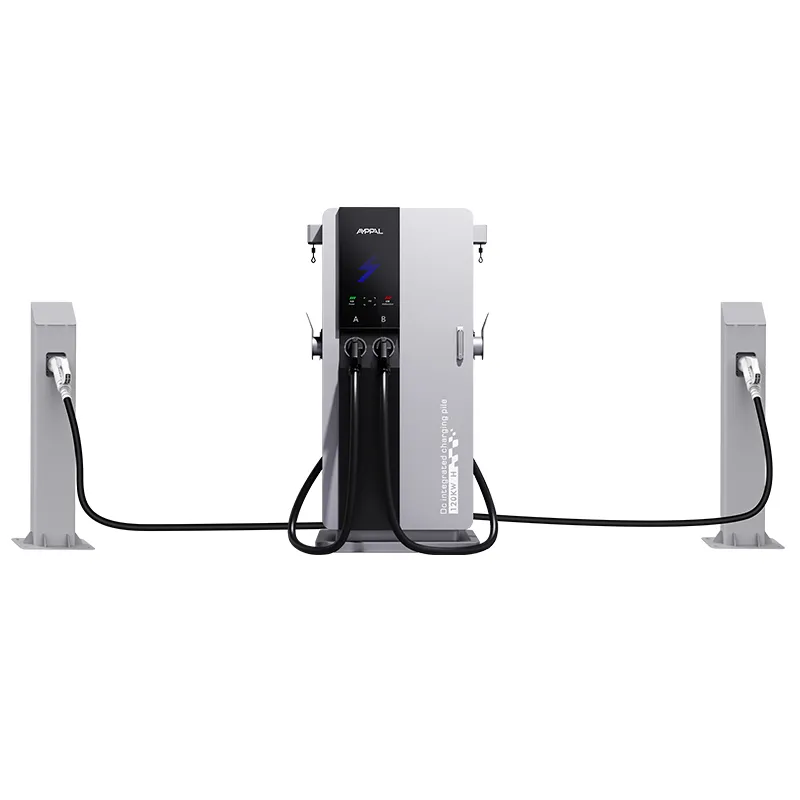

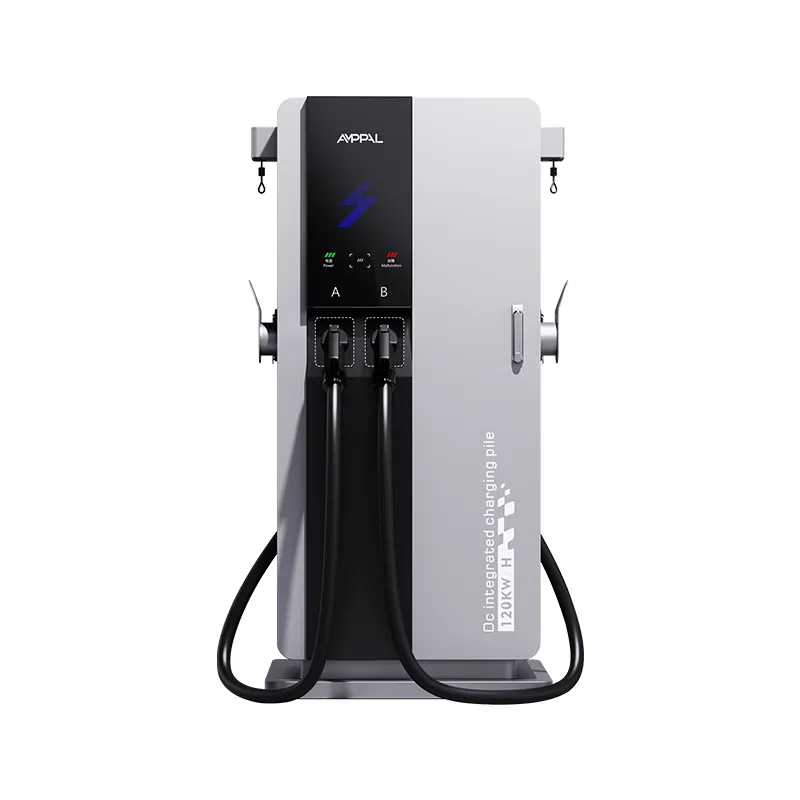

Cargador EV CC inteligente integrado de 60 kW para carga de flotas

750 × 550 mm: la historia del espacio detrás del cargador integrado de 60 kW

La mayoría de los cargadores rápidos están diseñados para terrenos abiertos; éste fue diseñado para el espacio que queda al borde de un estacionamiento. El AF-DC-60-Y-B-O-3/4/5-H es una unidad integrada de CC de 60 kW que mide 1700 mm de altura sobre una base de 750 × 550 mm, aproximadamente un tercio de la superficie de un gabinete convencional. Esa diferencia decide si un sitio puede albergar carga rápida, porque el terreno es la partida que nadie incluye en el presupuesto.

Se monta sobre una pequeña plataforma de hormigón armado, lo que hace que la obra civil sea un trabajo de un día en lugar de un proyecto de una semana. La pantalla táctil de 7 pulgadas maneja la HMI y el gabinete admite CCS1, CCS2, CHAdeMO, GB/T y NACS, por lo que un modelo sirve a la mayoría de los mercados de importación.

Las carrocerías delgadas también tienen un costo: hay menos espacio para componentes de gran tamaño, razón por la cual la Serie 3 está construida para 60 kW en lugar de para la parte superior del rango de potencia.

Lo que se gana cuando el gabinete se reduce

Una base de 0,41 m²: 750 × 550 mm cabe junto a la puerta de una tienda, una isla de bombas o una plaza de aparcamiento estrecha.

Una losa más pequeña y menos hormigón: la plataforma reforzada estándar del manual sustituye a un zócalo de equipamiento completo.

La altura de 1700 mm coloca la pantalla táctil y el conector al alcance de la mayoría de los conductores.

Una plataforma por unidad significa que puede agregar puestos uno a la vez a medida que crece la demanda, sin tener que rehacer las obras civiles.

El cuerpo delgado deja espacio en el mismo compartimento para la gestión de cables, bolardos y un carril de espera.

La entrada AC380V±15% tolera redes rurales donde las caídas y derivas de voltaje son comunes.

Especificaciones técnicas

Especificaciones de fábrica del AF-DC-60-Y-B-O-3/4/5-H exactamente como se envía.

Lugares estrechos donde cabe esta unidad de 60 kW y las unidades de tamaño completo no

Fachadas de tiendas de conveniencia: el mueble se sitúa junto a la puerta, visible desde la caja, sin ocupar plaza de aparcamiento.

Aparcamientos pequeños de menos de 20 plazas: una o dos unidades cubren la demanda con una alimentación de 380 V existente sin necesidad de actualizar el transformador.

Esquinas de gasolineras: la esbelta torre encaja entre la isla de bombeo y la valla delimitadora.

Lotes al lado del hotel: una unidad atiende a huéspedes que pasan la noche y a visitantes del día desde la misma plataforma.

Talleres y pequeños depósitos: una torre de 60 kW carga la flota entre trabajos, en interiores o bajo una marquesina.

Cómo fluyen 60 kW a través de una torre de 1,7 metros

La energía entra a AC380V trifásico, se rectifica y convierte a 200-1000VDC, y sale por el conector que espere el vehículo. El diseño de la torre coloca los módulos de potencia bajos, el controlador a media altura y la pantalla táctil de 7 pulgadas al nivel de los ojos, lo que mantiene el centro de gravedad bajo y la interfaz conveniente.

La refrigeración es aire forzado a través de las tomas laterales. La altura de la torre le da al flujo de aire un largo camino vertical que aleja el calor de los módulos, y los ventiladores aumentan con la carga, por lo que los períodos de inactividad permanecen tranquilos. En una pequeña tienda esto importa más de lo que parece, porque los conductores y el personal pasan toda la sesión a unos pocos metros de la unidad.

Los informes, diagnósticos remotos y actualizaciones de firmware de OCPP 1.6/2.0 se ejecutan a través de Ethernet, WiFi o 4G: la misma integración de backend que nuestras unidades más grandes. Lo que cambia con el cuerpo compacto es puramente físico: menos terreno, menos hormigón, menos alteración del lugar.

Controles de calidad en un gabinete que no tiene margen de concesión

Aprobación de tipo CE y TUV en la unidad completa; Informes UL y CB disponibles para archivos de exportación.

96 horas de niebla salina sobre el recinto, lo cual es importante porque las unidades compactas a menudo se ubican más cerca del borde de la carretera.

Prueba de vibración en el montaje del módulo, para que la entrega y el manejo en sitios difíciles no aflojen las juntas internas.

Quemado de carga completa de 48 horas con registros vinculados al número de serie.

Se verifica la legibilidad de la pantalla táctil bajo la luz solar directa y con las manos enguantadas.

Los módulos tienen una clasificación de -30 °C a +55 °C; la unidad completa está especificada de -25°C a +50°C.

Montaje del Compact 3-Series en la línea DC

Paso 1. La delgada carcasa está cortada con láser en acero y soldada por robot en las líneas FANUC.

Paso 2. Las plegadoras TRUMPF pliegan el cuerpo; Sigue el recubrimiento en polvo y el curado.

Paso 3. La placa base, el bastidor del módulo y los prensaestopas se instalan en la línea de CC.

Paso 4. La sección de entrada de 380 V y la protección contra sobretensiones están cableadas con control de torsión.

Paso 5. Se instalan los módulos rectificadores, luego la HMI de 7 pulgadas y el controlador de la estación.

Paso 6. Cada unidad se prueba con carga a 60 kW y se registra la eficiencia por unidad.

Paso 7. Sesiones de ciclos de rodaje de 48 horas con diferentes cargas.

Paso 8. Inspección final y embalaje; la planta envió más de un millón de unidades hasta 2024.

¿Es la unidad compacta de 60 kW adecuada para su lote? Lea esto primero

Elija la Serie 3 cuando el sitio sea físicamente reducido o cuando desee comenzar poco a poco y crecer puesto tras puesto. La base de 750 × 550 mm y la instalación de una sola plataforma mantienen el costo civil bajo, y 60 kW aún ofrece una carga útil en menos de una hora para la mayoría de los vehículos eléctricos de pasajeros.

Omítelo si ya tiene un espacio generoso y planea sesiones de más de 150 kW; un gabinete más grande le brinda más espacio para el mismo trabajo con almohadillas. Omítalo también si su sitio no puede suministrar AC380V, porque esta unidad está fijada para esa clase de entrada.

Para un diseño de dos pistolas, normalmente instalará dos torres una al lado de la otra, lo que duplica el trabajo de la plataforma. Compare eso con un solo gabinete de dos armas antes de realizar el pedido.

Una nota más de honestidad: 60 kW es un buen caballo de batalla, pero no una cifra importante. Si su marketing depende de la mayor potencia del vecindario, una compacta de 60 kW no le permitirá alardear: le brindará una estación que realmente se adapta.

Por qué los distribuidores eligen la serie compacta de AMPPAL para sitios pequeños

Un SKU cubre CCS1, CCS2, CHAdeMO, GB/T y NACS, por lo que un distribuidor tiene en stock un modelo para muchos mercados.

Entrega entre 15 y 20 días hábiles después de la aprobación del dibujo; MOQ de un contenedor.

Marca OEM/ODM en el gabinete y la pantalla de inicio táctil, con el nombre de su distribuidor impreso en la placa de la puerta.

Certificados CE, TUV, UL y CB incluidos en el paquete de cotización.

Soporte de una fábrica que opera más de 200 estaciones, por lo que las respuestas se basan en sitios reales.

El cuerpo estrecho se envía a tarifas de contenedor estándar, lo que mantiene los costos de descarga predecibles para pedidos pequeños.

Dimensiones de la caja y cantidad de contenedores para la unidad compacta

La torre de 1.700 mm se envía en posición vertical en una caja con estructura de acero de aproximadamente 1.850 × 750 × 700 mm, con alojamientos para horquillas y dos orejas de elevación. El conector, el cable y los fusibles de repuesto viajan en una caja de accesorios acolchada dentro de la caja.

Debido a que la unidad es estrecha, dos cajas pueden compartir el ancho de un contenedor high-cube de 40 pies en varias configuraciones; El plan de carga se envía con la cotización para que el conteo sea exacto para su pedido. Para un primer pedido de prueba, una sola caja viaja como carga LCL sin manipulación especial.

Los términos son FOB Ningbo o CIF hasta el destino. La factura, la lista de empaque, el conocimiento de embarque, el certificado de origen y los informes de prueba se emiten dentro de los 3 días hábiles posteriores a la carga.

Postventa para Instalaciones Compactas

Garantía estándar de 2 años que cubre los módulos, la HMI y la etapa de potencia.

Módulos de repuesto y pantallas táctiles enviados en un plazo de 5 días laborables.

Diagnóstico remoto sobre OCPP para fallas y actualizaciones de firmware.

Guía de instalación de plataforma de concreto y puesta a tierra en sitios pequeños.

Un programa de limpieza del filtro para la ruta del flujo de aire vertical.

Errores comunes de instalación con cargadores compactos

Incorrecto: verter una losa más pequeña que el dibujo de la almohadilla en el manual. Derecha: siga el patrón de refuerzo y anclaje que se muestra en la guía de instalación.

Incorrecto: colocar la torre en una esquina sin espacio trasero. Derecha: dejar el espacio de servicio especificado en el manual para la puerta de acceso.

Incorrecto: enterrar la entrada del prensaestopas debajo del nivel terminado. Derecha: suba el conducto dentro de la almohadilla en la posición marcada.

Incorrecto: suponer que una unidad de 60 kW cubre un lote de 30 bahías. Derecha: planifique una unidad por cada 4 a 6 puestos de demanda realista, más margen.

Incorrecto: montar la unidad de manera que la pantalla táctil mire al sol de la tarde sin cubierta. Derecha: oriente la HMI lejos del resplandor directo para mantenerla legible y fresca.

Lo que dicen los propietarios de sitios pequeños después de un año

El propietario de una tienda de conveniencia en la ciudad de Ho Chi Minh, Vietnam, instaló una unidad en el frente de la tienda en 2025. La losa se vertió en una sola mañana y el tráfico peatonal de la tienda cubre el costo de la electricidad; la queja es que la pantalla táctil acumula polvo con el aire tropical, por lo que la limpian semanalmente con un paño seco.

Un pequeño hotel en Nairobi, Kenia, tiene dos unidades para huéspedes y la camioneta de reparto del propietario. La altura de 1700 mm cabe fácilmente debajo de la marquesina y la base estrecha permite utilizar la plaza de aparcamiento; el gerente desea que el cargador se informe en el panel de control del hotel, que ahora OCPP maneja a través de una plataforma de terceros.

Un grupo de restaurantes en Bali, Indonesia, agregó una unidad al lado de la entrada del estacionamiento en 2025. La plataforma cuesta menos de un mes de tarifas de valet parking y la pantalla táctil muestra el menú del almuerzo; la única queja es la longitud del cable para los SUV de gran tamaño estacionados en el extremo más alejado de la bahía.

Preguntas frecuentes: Cargadores compactos de 60 kW para espacio limitado

P: ¿Cuánto terreno necesita la unidad?

A: Una base de 750 × 550 mm más el espacio libre del manual; la plataforma de hormigón suele tener aproximadamente un metro cuadrado.

P: ¿Es compatible con NACS?

R: Sí, NACS es una de las cinco opciones de conector junto con CCS1, CCS2, CHAdeMO y GB/T.

P: ¿Puede cargar un camión?

R: Vehículos eléctricos de pasajeros y furgonetas principalmente; para camiones pesados, querrás un modelo de mayor potencia.

P: ¿Qué entrada necesita?

R: AC380V±15% trifásico; se convierte a 200-1000 VCC para el vehículo.

P: ¿Se requiere un transformador?

R: Sólo si su sitio carece de alimentación de 380 V; la mayoría de los sitios comerciales pequeños en los mercados de 380 V se conectan directamente.

P: ¿Cuánto tiempo lleva la instalación?

R: Plataforma, anclajes, conductos y ubicación: la mayoría de los sitios se cargan en dos días.

P: ¿Cuál es la garantía?

R: 2 años estándar en la unidad completa, incluida la pantalla táctil.

P: ¿Pueden dos unidades compartir un interruptor?

R: Pueden compartir un alimentador del tamaño adecuado para la suma, pero cada unidad aún necesita su propio dispositivo de protección.

P: ¿La torre necesita un dosel o un refugio?

R: No, es IP54 y está diseñado para uso en exteriores; una capota es para la comodidad del conductor, no para la máquina.
